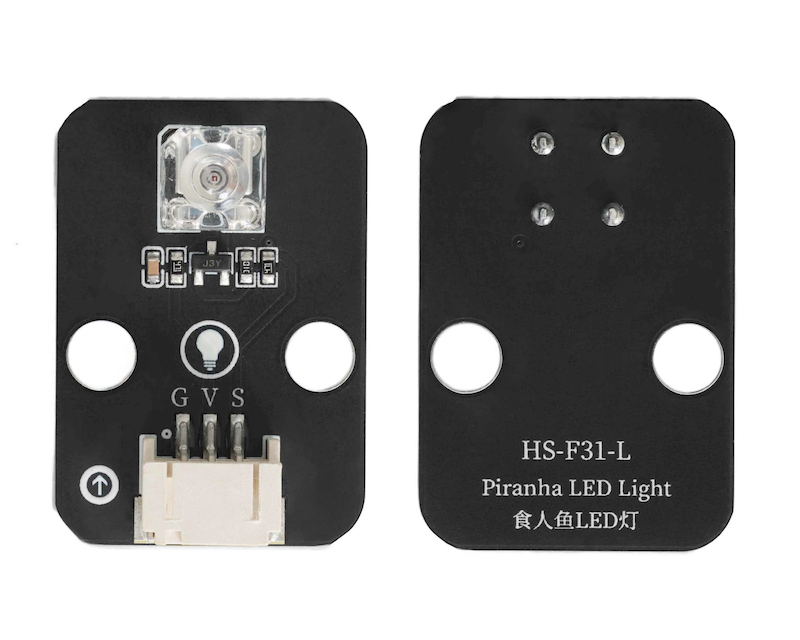

HS-F31-L 食人鱼LED灯

1、介绍

食人鱼LED灯模块，通常采用正方形的透明树脂封装，外观类似正方形的盒子，有四个引脚。可以通过较大的电流，且本身的设计结构有利于发光，因此食人鱼 LED 的发光强度相比普通的LED灯更高。引脚与发光部分之间的间距设计，使得食人鱼 LED 的散热效果比一般的 LED 要好很多，能承受更大的功率。

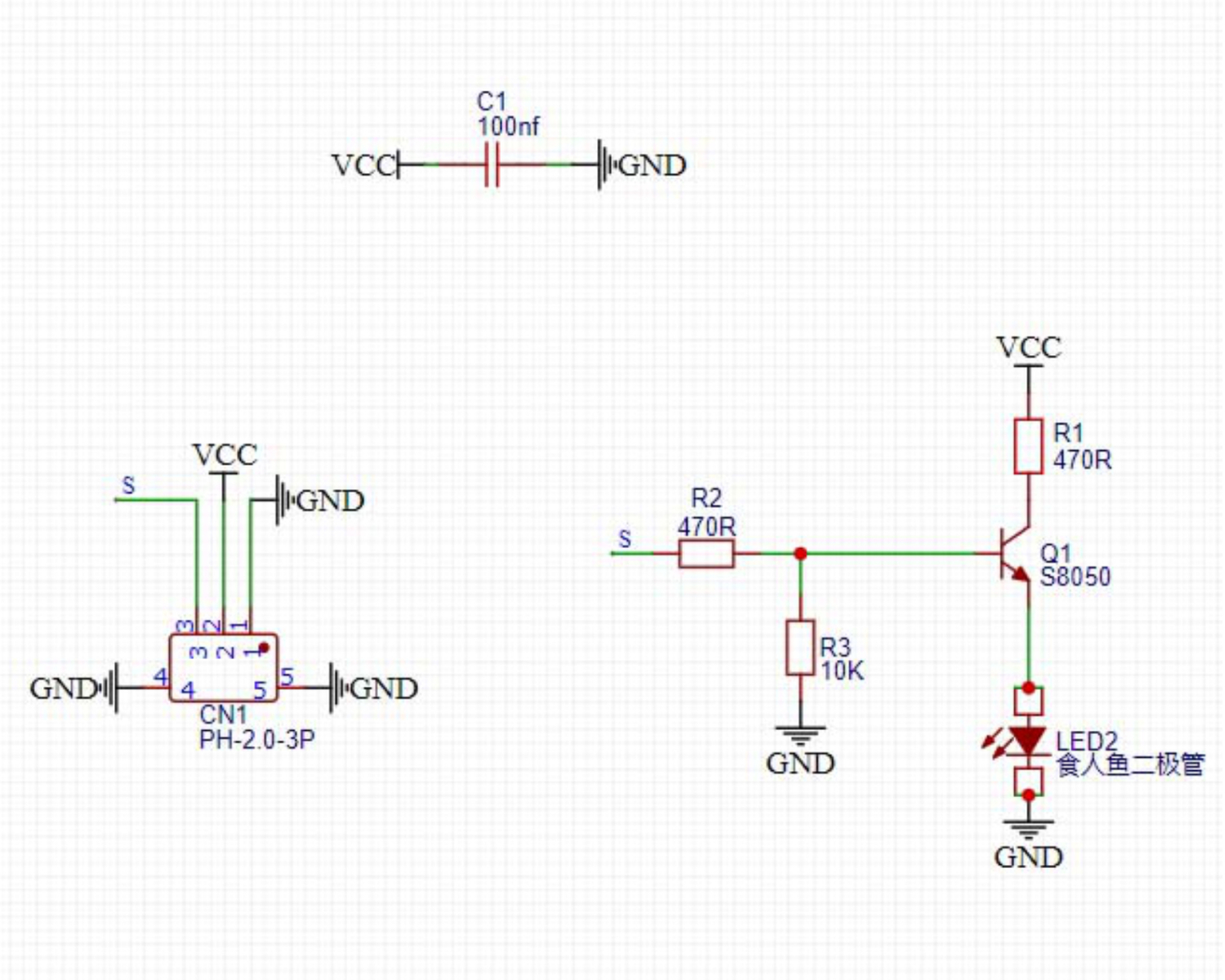

2、原理图

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0 3P端子线
安装方式：乐高积木固定

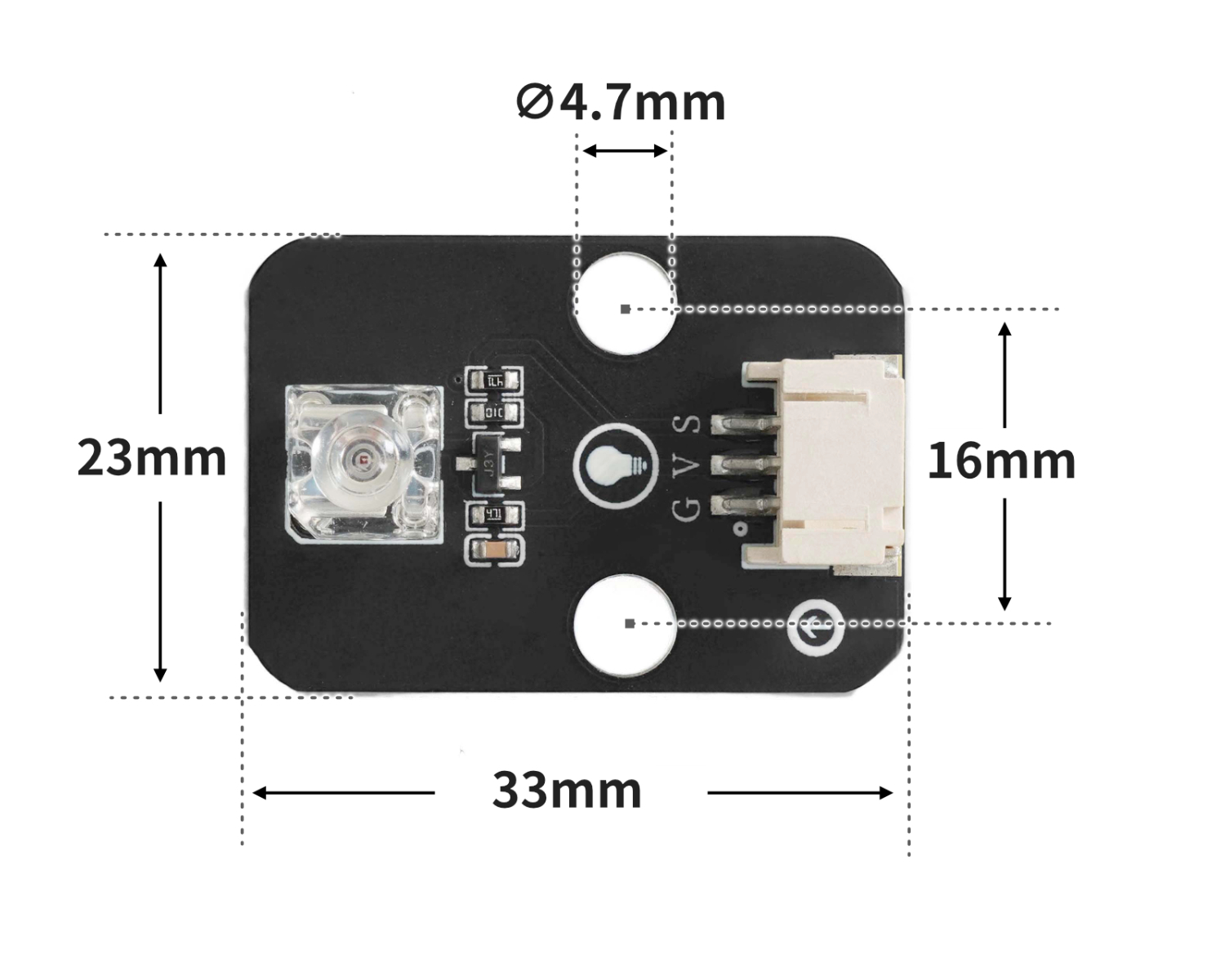

4、电路板尺寸

5、Arduino IDE示例程序

Arduino 示例程序：

void setup(){
  pinMode(6, OUTPUT);
}

void loop(){
  digitalWrite(6,HIGH);
  delay(1000);
  digitalWrite(6,LOW);
  delay(1000);

}

ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：

import machine
import time


pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    pin4.value(1)
    time.sleep(1)
    pin4.value(0)
    time.sleep(1)

6、米思齐 Mixly 示例程序（图形化语言）

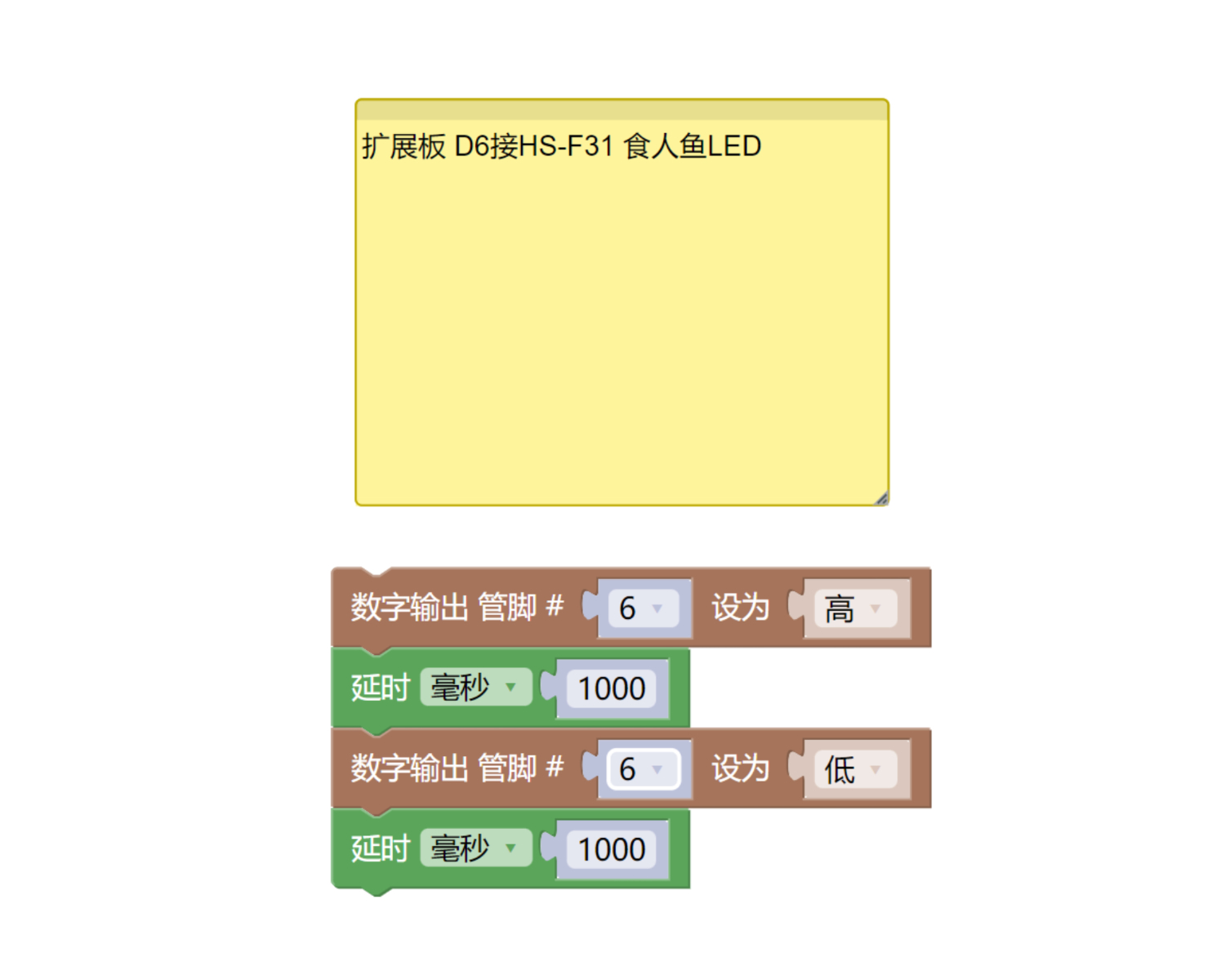

Arduino UNO 图形化示例程序：点击下载

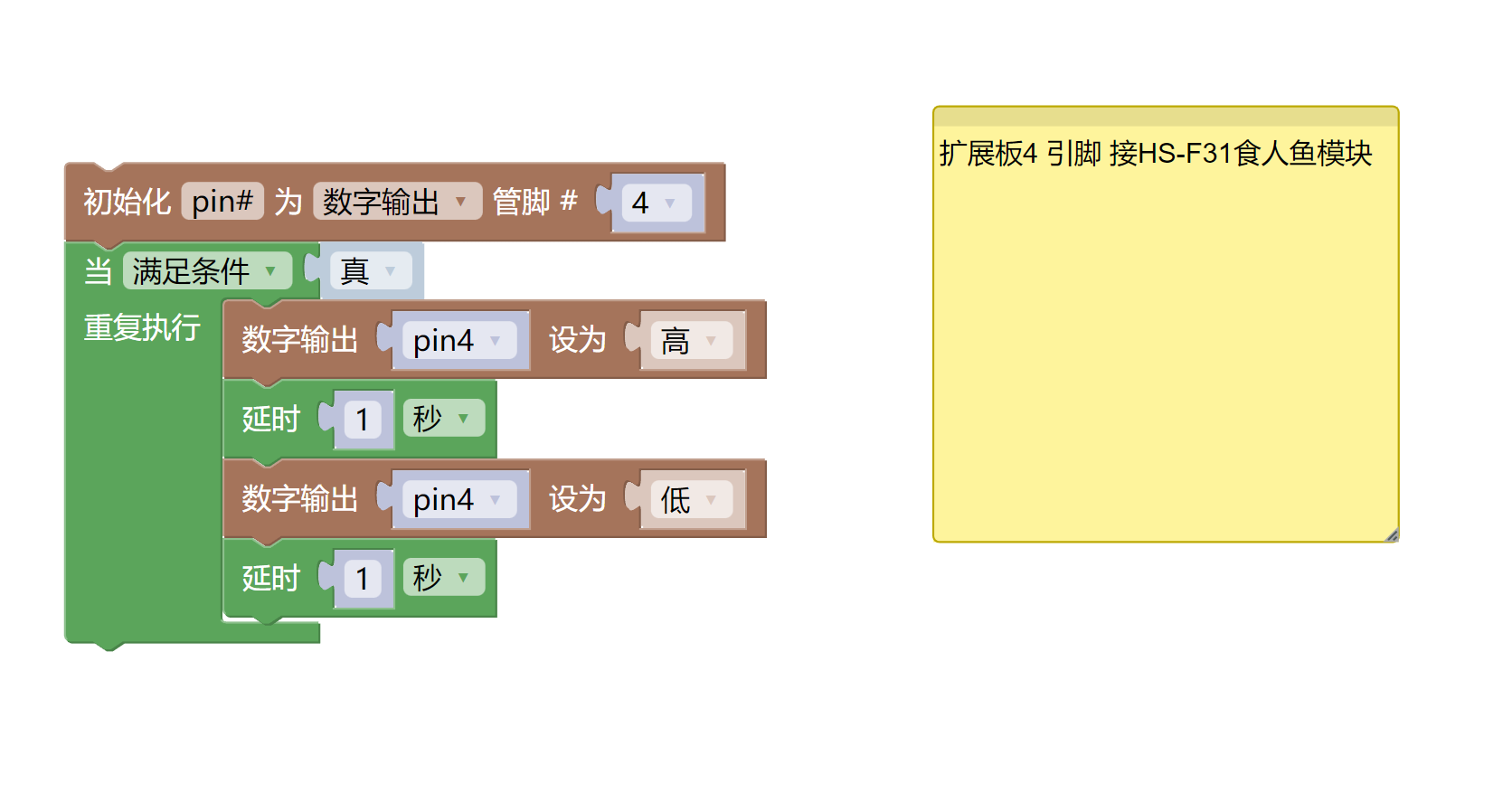

ESP32 Python图形化示例程序：点击下载

7、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

HELLO STEM UNO R3 PRO 开发板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 数据线 *1
食人鱼模块（HS-F31L）*1
PH2.0 3P双头端子线 *1

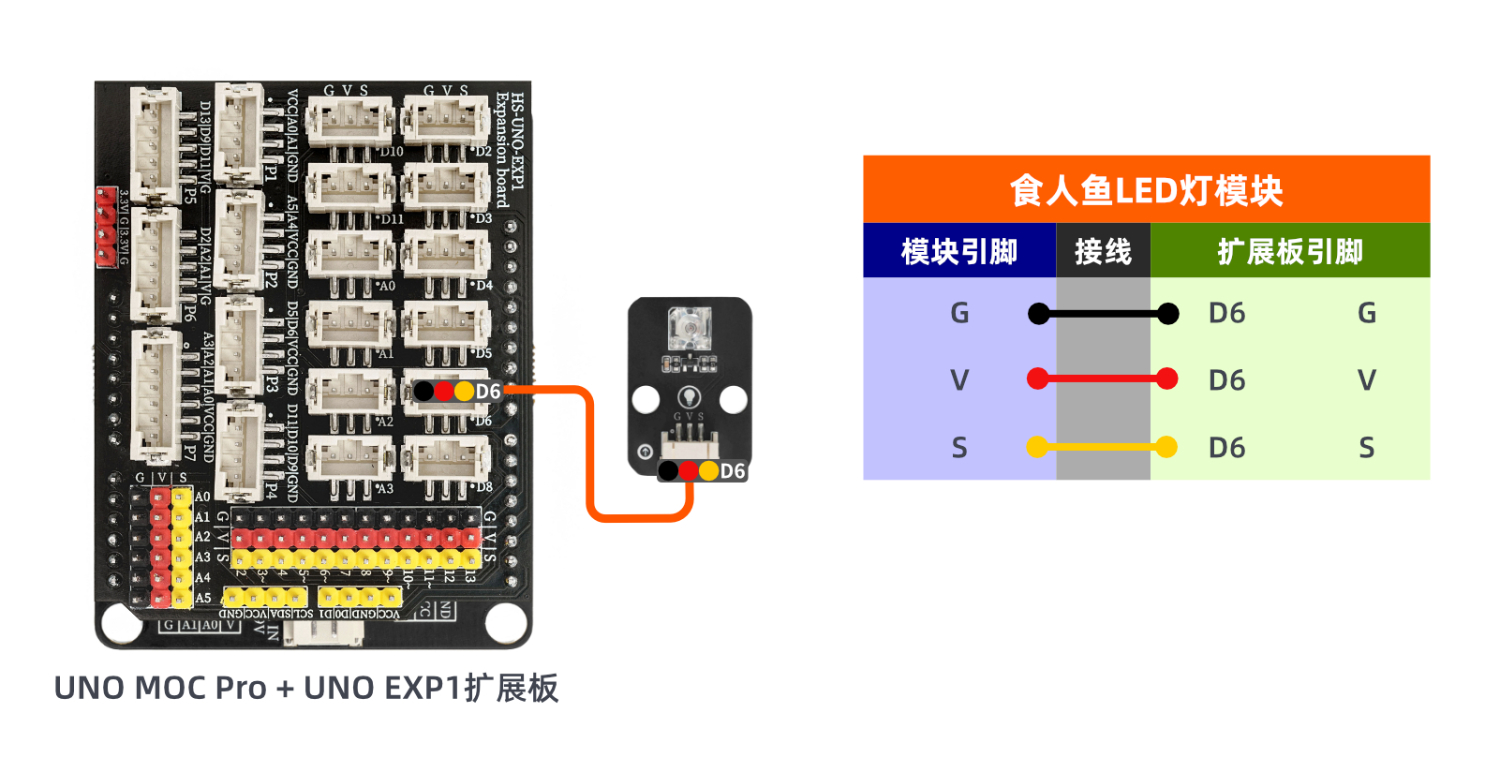

电路接线图：

ESP32 Python 测试环境搭建

8、视频教程

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：

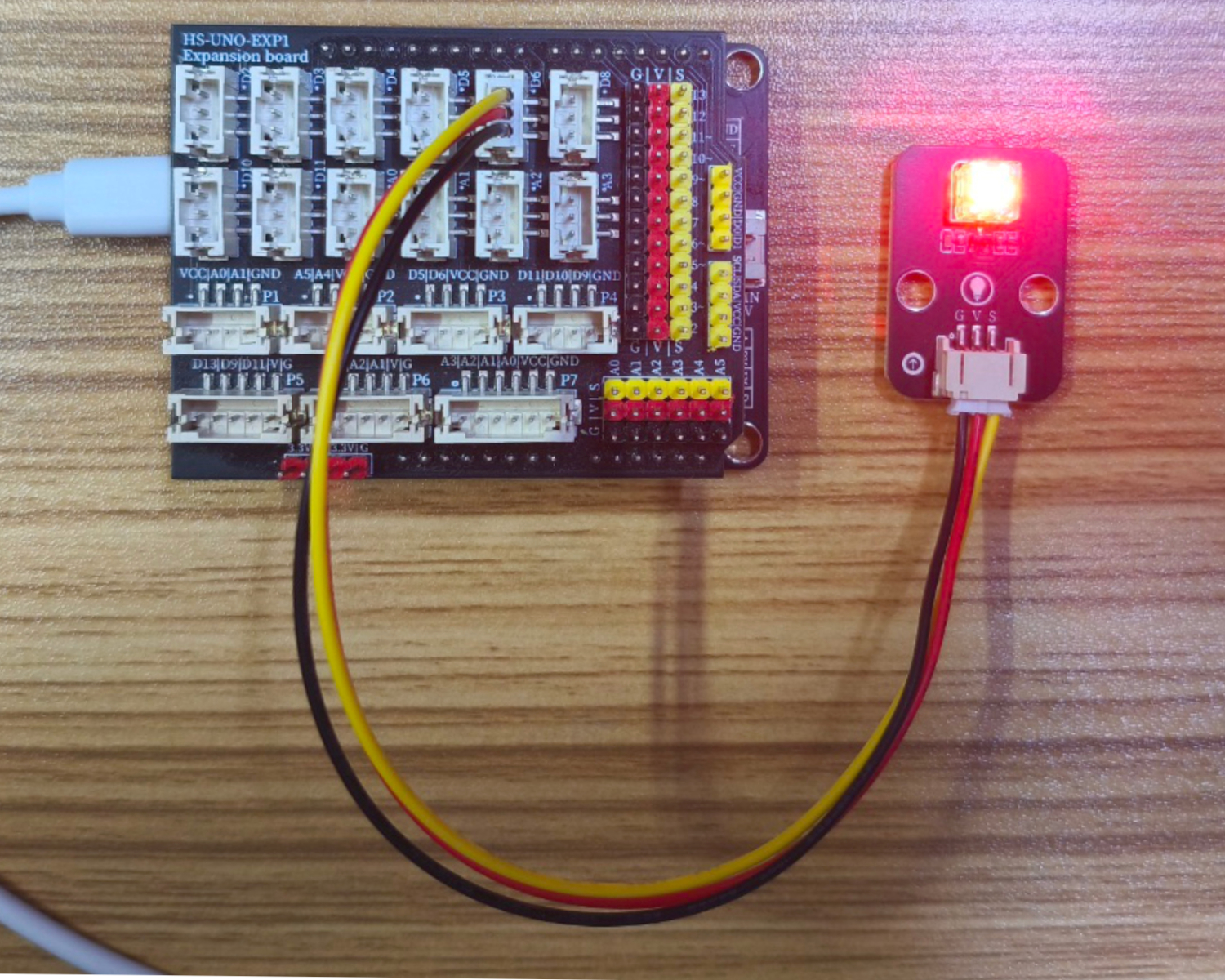

9、测试结论

Arduino UNO测试结论：

器件连接好线之后，将上述程序上传到 UNO R3 PRO 开发板之后，将会发现 LED 灯会以亮 1 秒灭1秒的频率闪烁，达到了我们想要的效果。

ESP32 Python测试结论：器件连接好线之后，将上述程序上传到 UNO R3 PRO 开发板之后，将会发现 LED 灯会以亮 1 秒灭1秒的频率闪烁，达到了我们想要的效果。
