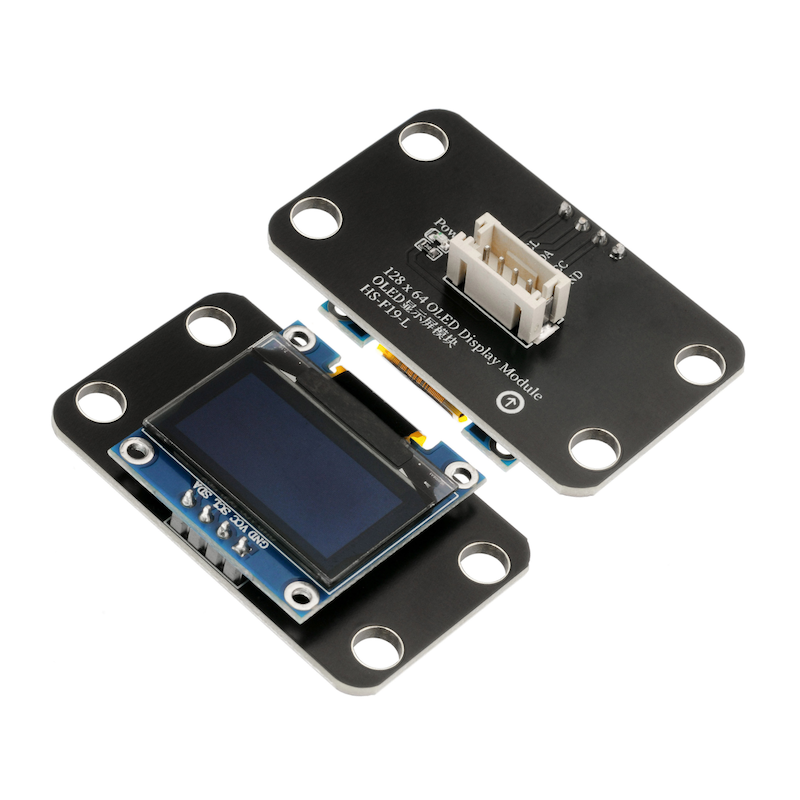

HS-F19-L OLED显示屏模块

1、介绍

OLED( Organic Light- Emitting Diode.)有机发光二极管又称为有机激光显示、OLED显示技术具有自发光的特性、采用非常薄的有机材料涂层、和玻璃基板、当有电流通过时、这些有机材料就会发光、而且OLED显示屏幕可视角大、功耗低、OLED由于同时具备自发光、不需背光源(只上电是不会亮的、驱动程序和接线正确才会点亮)、对比度高、厚度薄、视角广、反应速度快、可用于挠曲面板、使用温度范围广、结构及制程等优异之特性、先接触的1286屏都是LCD的、需要背光、功耗较高而OLED的功耗低、更加适合小系统、由于两者发光材料的不在不同的环境中、OLED的显示效果好、模块供电可以是33V也可以是5V、不需要修改模块电路、OLED屏具有多个控制指令可以控制OLED的亮度、对比度、开关升压电路等指令、操作方便、功能丰富、可显示汉字、ASC、图案等。

2、原理图

OLED显示屏模块-HS-F19-L 原理图 点击查看

3、模块参数

引脚名称	描述
GND	GND（电源输入负极）
VCC	VCC（电源输入正极）
SCL	时钟信号通信引脚
SDA	双向数据通信引脚

供电电压：3.3V / 5V
连接方式：PH2.0 端子线
安装方式：四螺丝固定（兼容乐高）

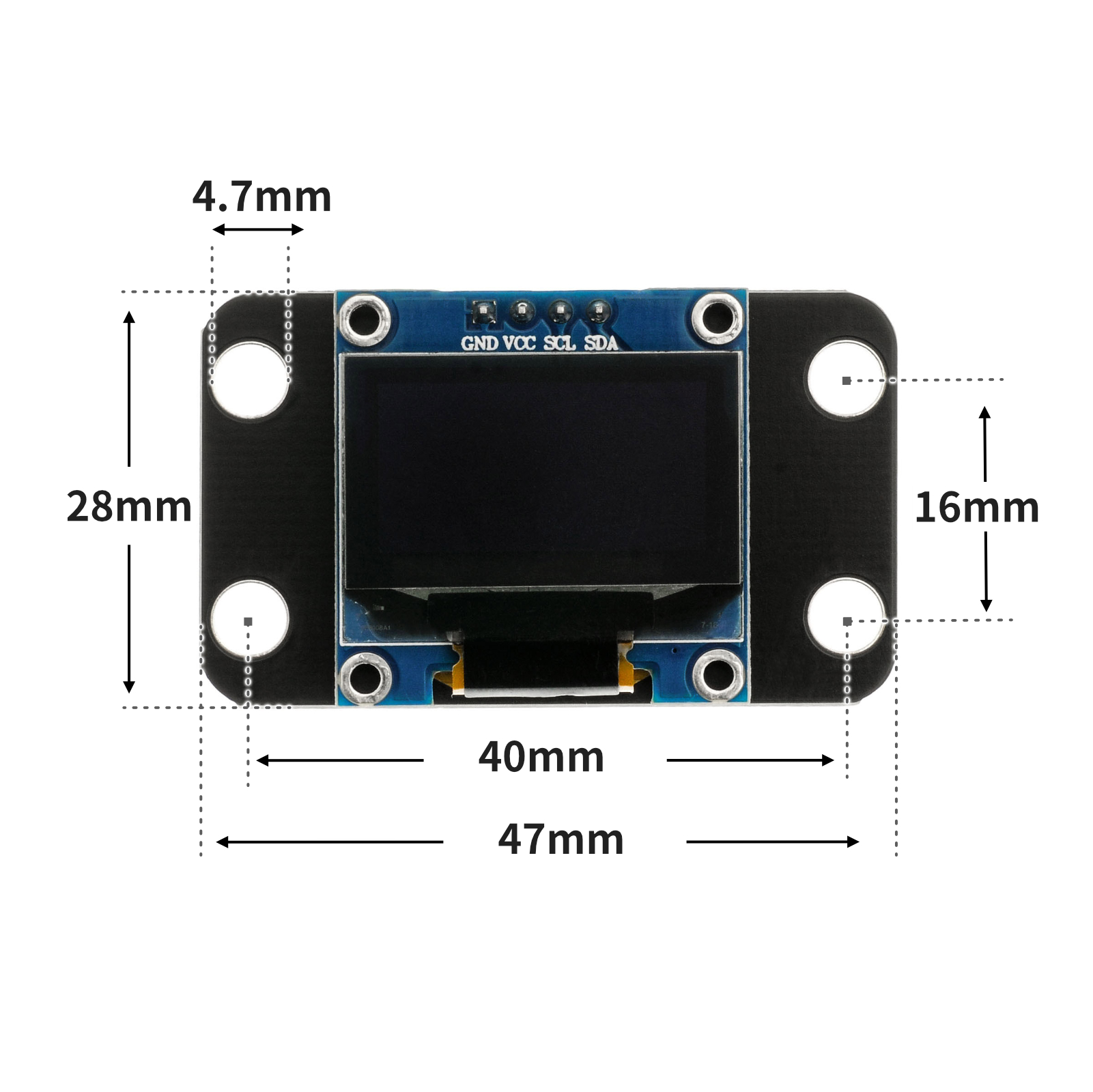

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

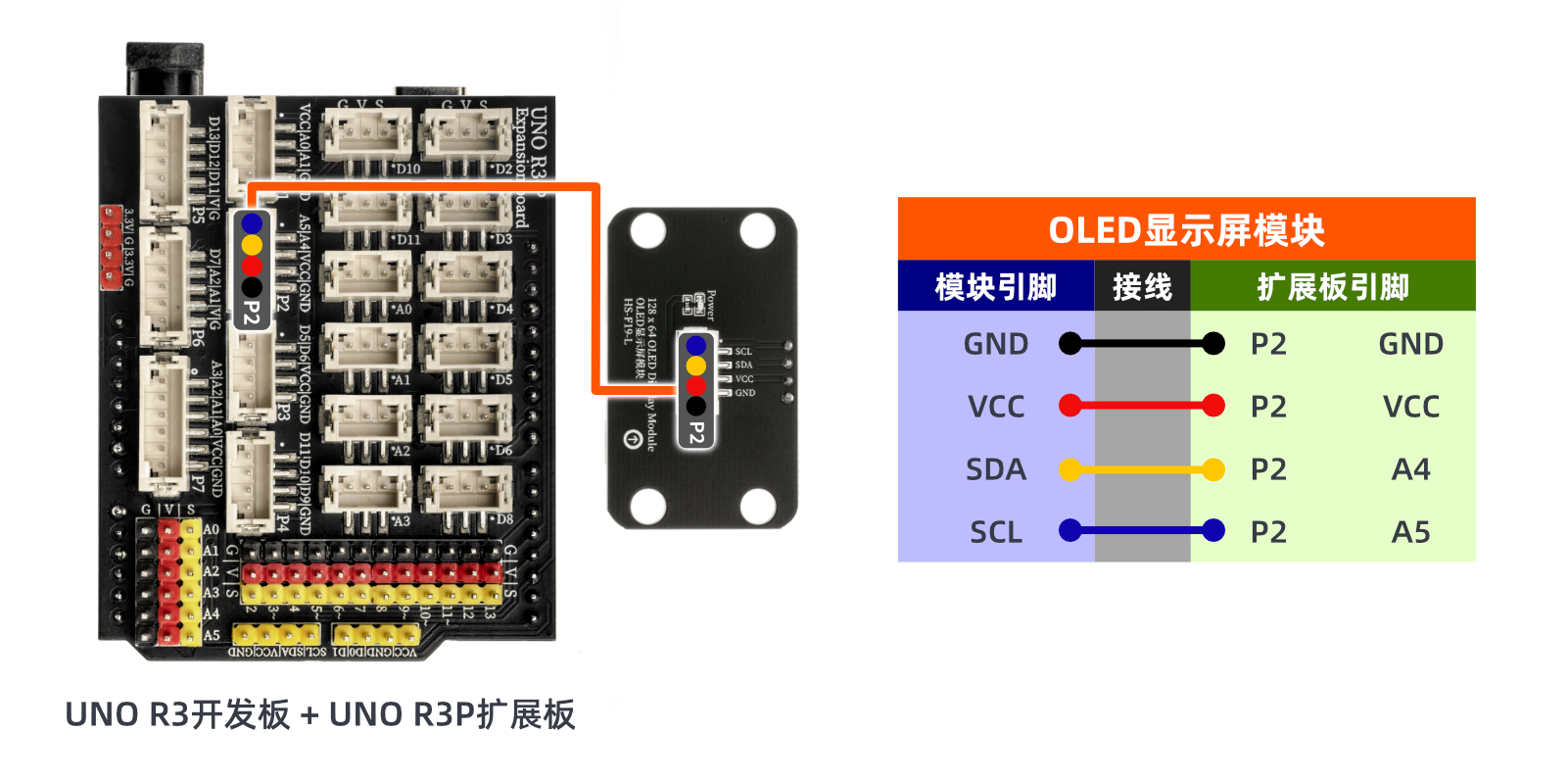

示例程序（UNO开发板）：

#include <U8g2lib.h>
#include <Wire.h>

U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);

void page1() {
  u8g2.setFont(u8g2_font_timR08_tf);
  u8g2.setFontPosTop();
  u8g2.setCursor(0,20);

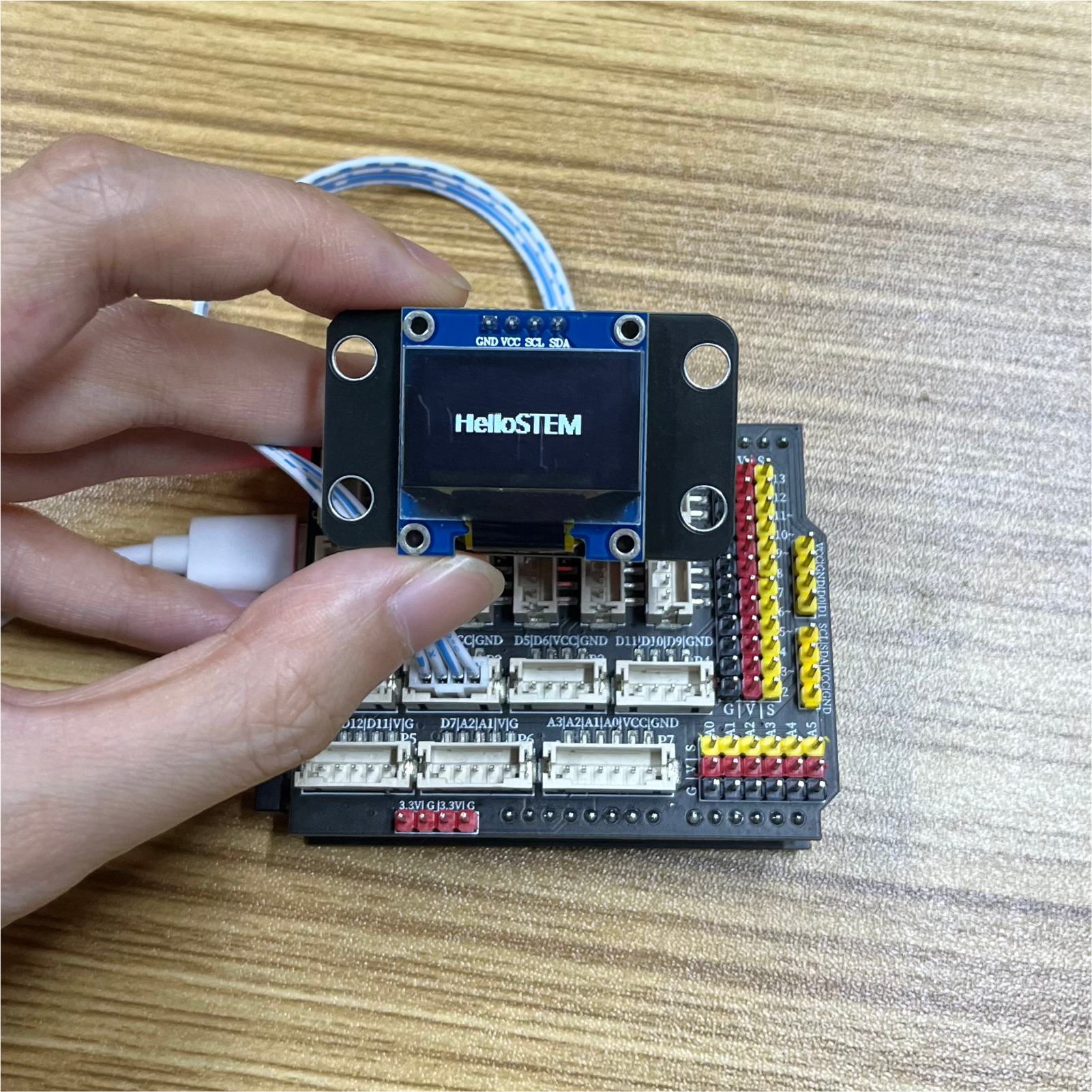

  u8g2.print("Hello STEM");
}

void setup(){
  u8g2.setI2CAddress(0x3C*2);
  u8g2.begin();
  u8g2.enableUTF8Print();

}

void loop(){
  u8g2.firstPage();
  do
  {
    page1();
  }while(u8g2.nextPage());

}

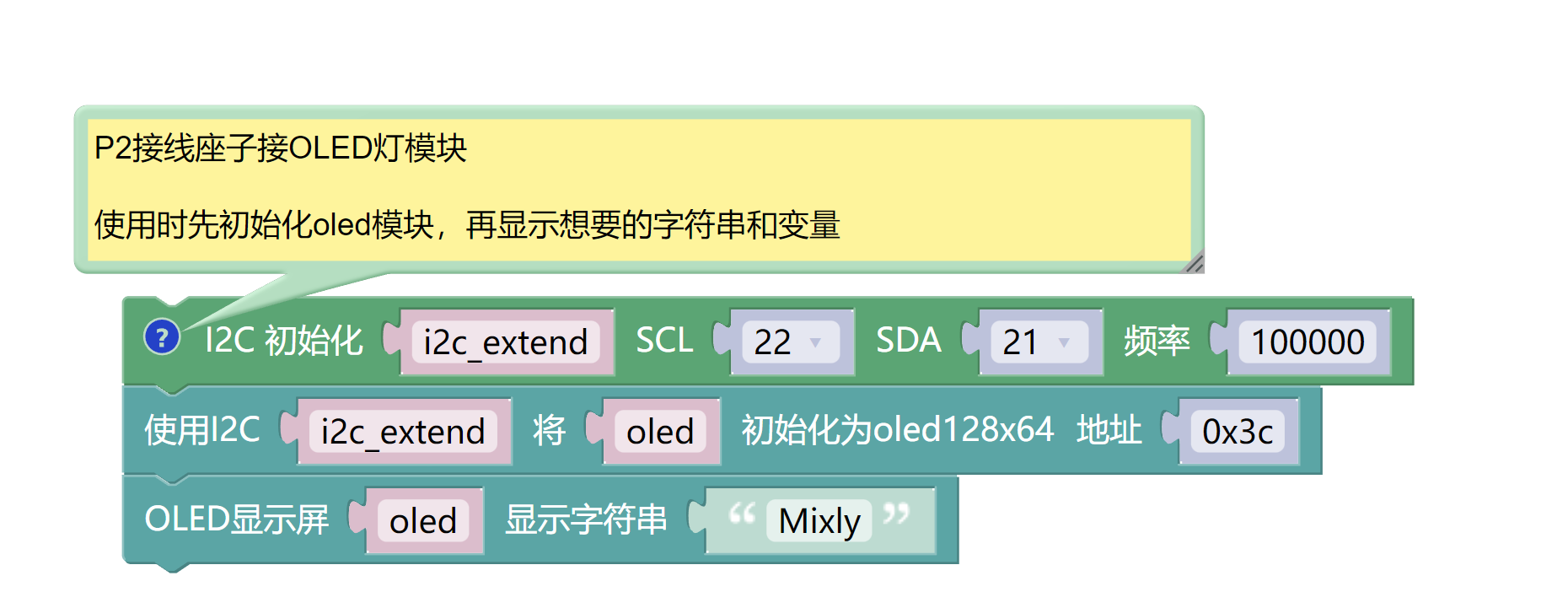

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine import oled128x64

i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000) oled = oled128x64.OLED(i2c_extend,address=0x3c,font_address=0x3A0000) oled.shows('HelloSTEM')
