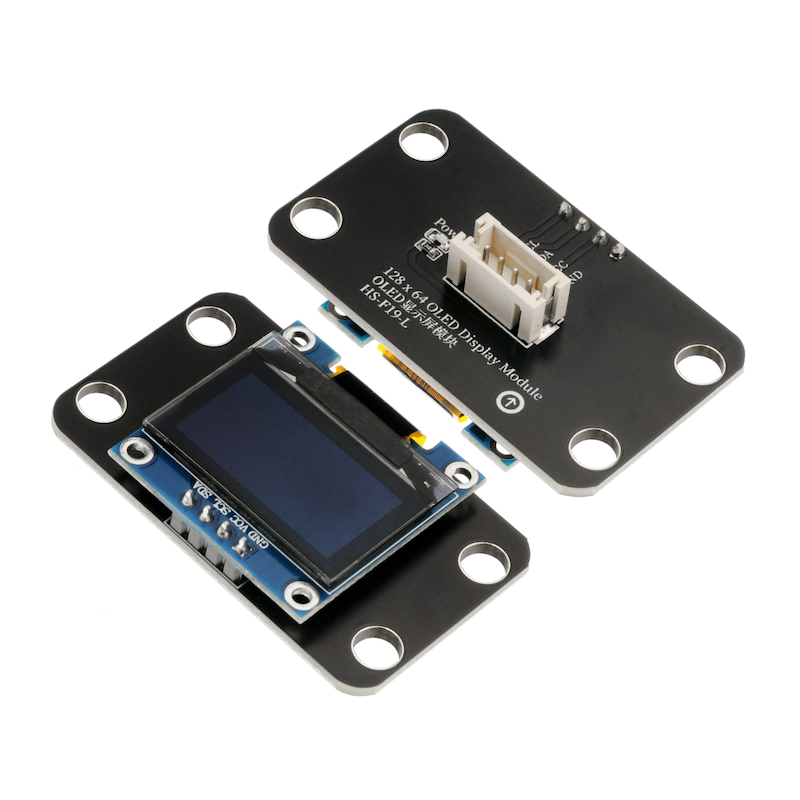

HS-F19-L OLED 디스플레이 모듈

1、소개

2、시뮬레이션 그래프

3、모듈 매개변수

핀 이름	설명
GND	GND(전원 입력 부정极)
VCC	VCC(전원 입력 정극)
SCL	시계 신호 통신 패인
SDA	양방향 데이터 통신 패인

전원전압: 3.3V / 5V
연결 방식：PH2.0 콘ector 라인
설치 방식：네 스크루 고정（레고 호환）

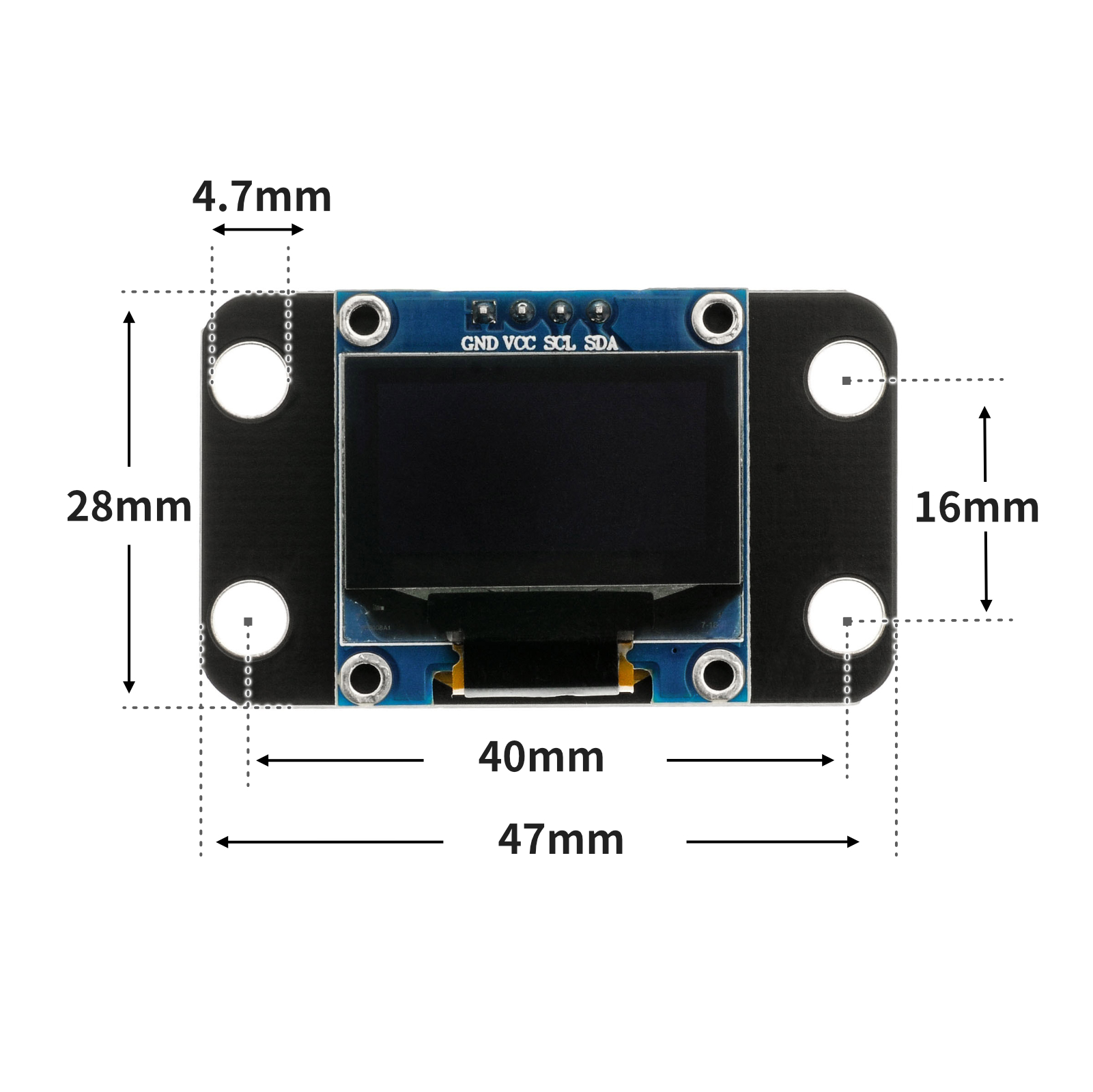

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

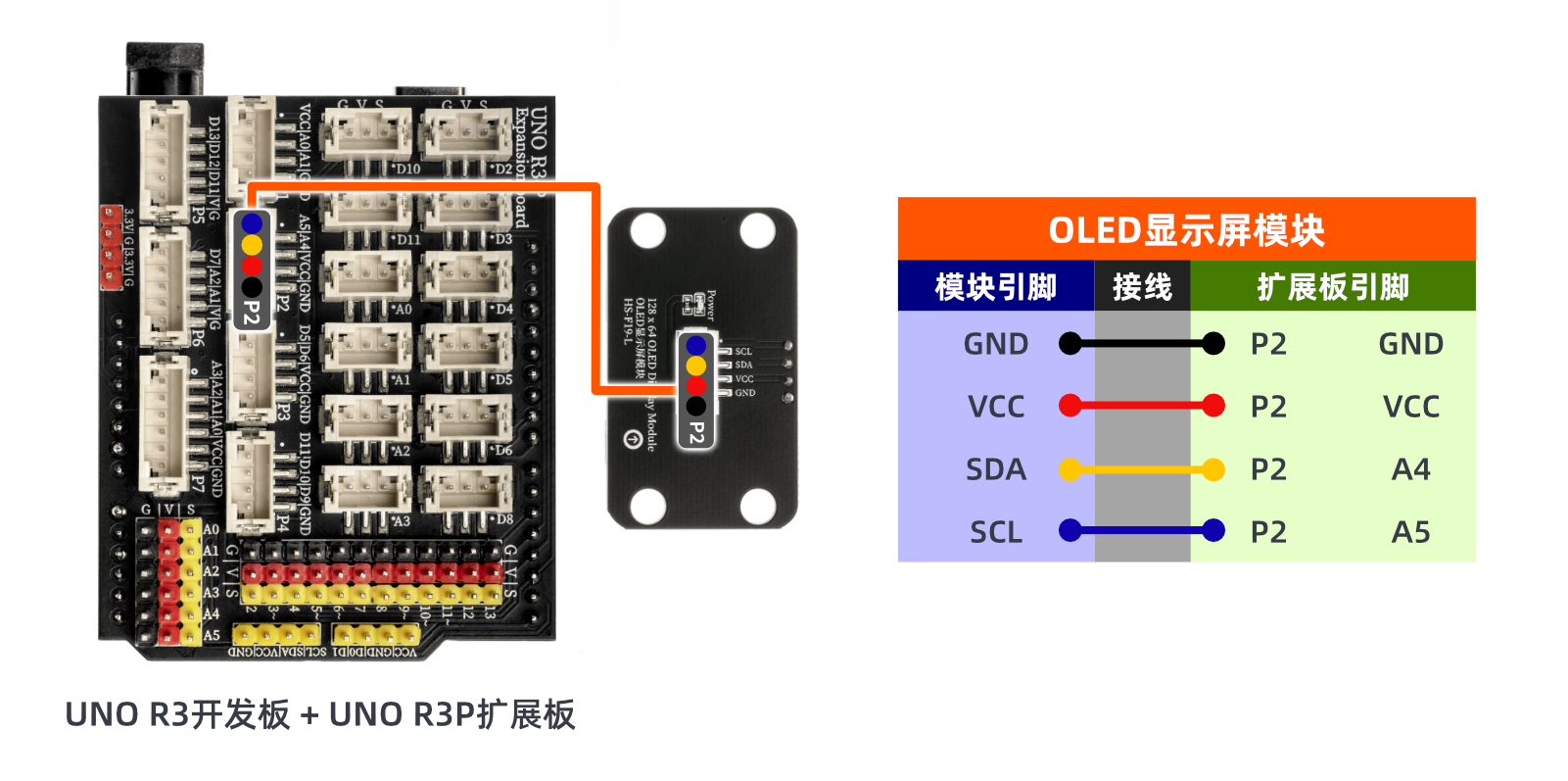

예제 프로그램(UNO 개발 보드):

#include <U8g2lib.h>
#include <Wire.h>

U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);

void page1() {
  u8g2.setFont(u8g2_font_timR08_tf);
  u8g2.setFontPosTop();
  u8g2.setCursor(0,20);
  u8g2.print("Hello STEM");
}

void setup(){
  u8g2.setI2CAddress(0x3C*2);
  u8g2.begin();
  u8g2.enableUTF8Print();

}

void loop(){
  u8g2.firstPage();
  do
  {
    page1();
  }while(u8g2.nextPage());

}

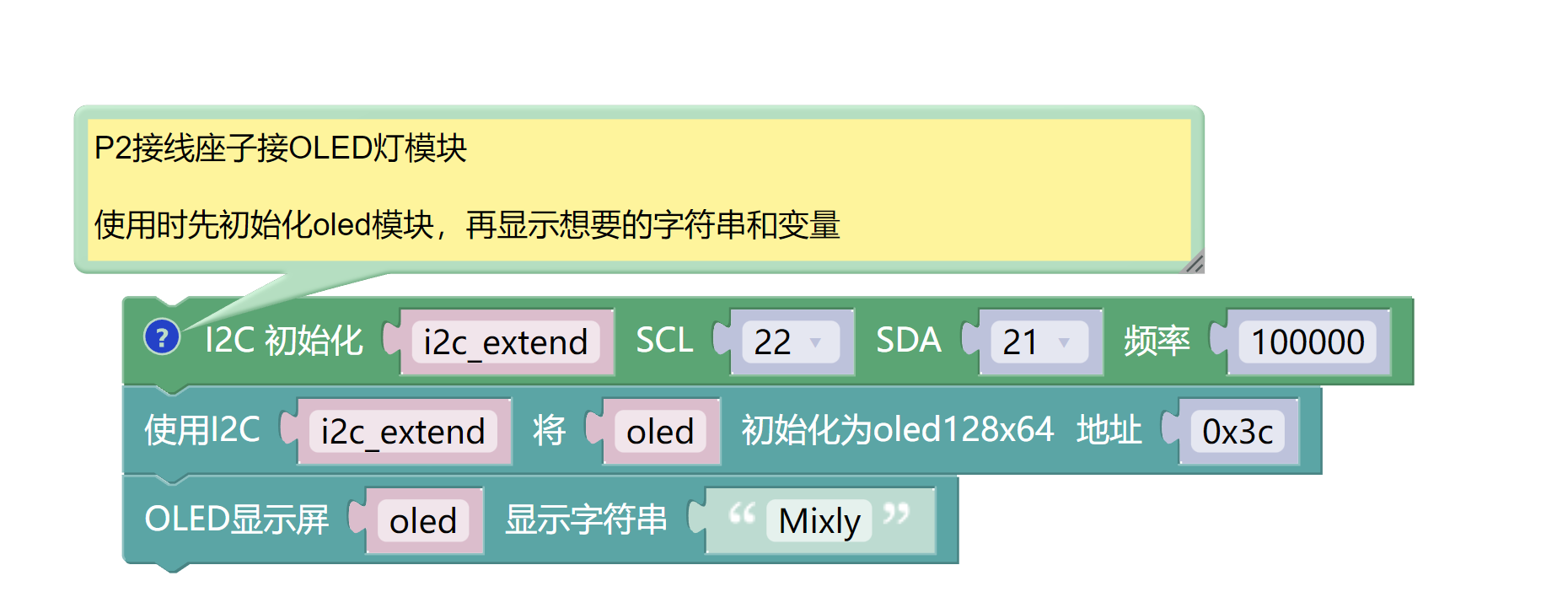

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine import oled128x64
