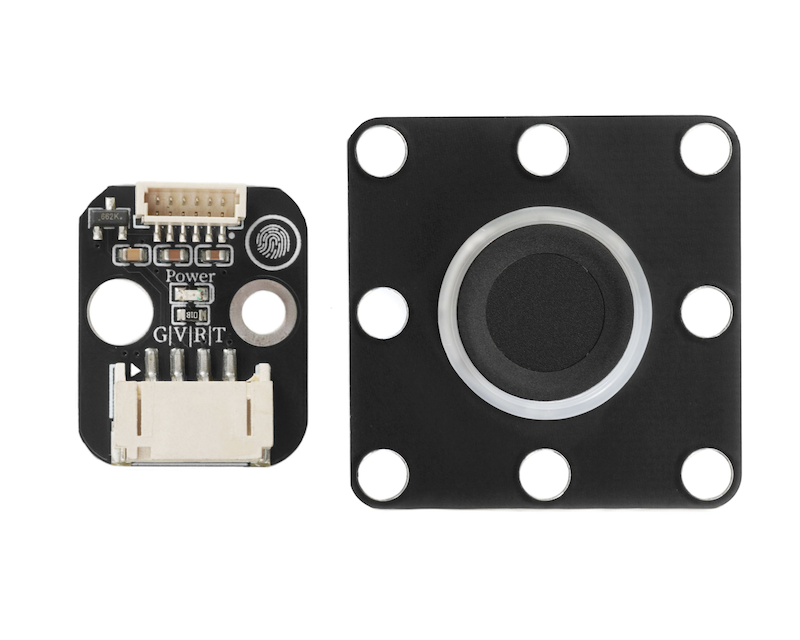

HS-S74-PL 지문 센서

1、소개

지문 센서는 인체 지문의 독특한 텍스처 정보를 수집하고 인식하여 신분 인증이나 명령을 유발하는 전자 장치로, 지문의 '유일성'（각 사람과 각 손가락의 지문 텍스처는 모두 다르다）과 '안정성'（성인이 되면 지문은 기본적으로 변하지 않다）의 생체 특징을 활용하여 정확한 신분 인증을 완료하고, 안전 보안, 소비자 전자,智能家居 등 다양한 분야에서 널리 사용된다.

2、시뮬레이션 그래프

지문 센서-HS-S74-PL 원리도点击查看

3、모듈 매개변수

• 전원 공급 전압: 3.3V-5V

• 연결 방식: PH2.0 4P 핀 라인

• 설치 방법: 블록 고정/파이프 고정

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

String item;

#include "Hello_STEM_ZW101.h"

FingerprintZW101 finger;

void setup(){
  finger.begin(5,6,57600);
  Serial.begin(57600);
  item = "";
  //两个波特率需需保持一致
  delay(100);
  Serial.println("发送：1=录入  2=搜索  3=清空");
}

void loop(){
  if (Serial.available()) {
    item = Serial.readString();
    if (item == "1") {
      Serial.println("正在录入指纹");
      if (finger.registerFinger()) {
        Serial.println("录入成功");

      } else {
        Serial.println("录入失败");

      }

    } else if (item == "2") {
      Serial.println("正在验证指纹");
      if (finger.searchFinger()) {
        Serial.println("搜索成功");

      } else {
        Serial.println("搜索失败");

      }
    } else if (item == "3") {
      Serial.println("正在清空指纹库");
      if (finger.clearLibrary()) {
        Serial.println("清空成功");

      } else {
        Serial.println("清空失败");

      }
    }

  }

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

待更新...

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발판)：다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

이미지 업데이트 예정...

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• UNO-R3 개발 보드 *1

• UNO-R3 EXP 확장판 *1

• USB type-c 데이터 케이블 *1

• HS-S74-PL 지문 센서 *1

• PH2.0 4P 双头端子선 *1

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

Arduino UNO 비디오 강의:点击查看

ESP32 Python 비디오 강의：点击查看

10、테스트 결과

Arduino UNO 테스트 결과：

시리얼 포트를 통해 해당 숫자를 보내면 모듈을 해당 작업으로 수행할 수 있습니다.

ESP32 테스트 결과:

업데이트 대기 중...
