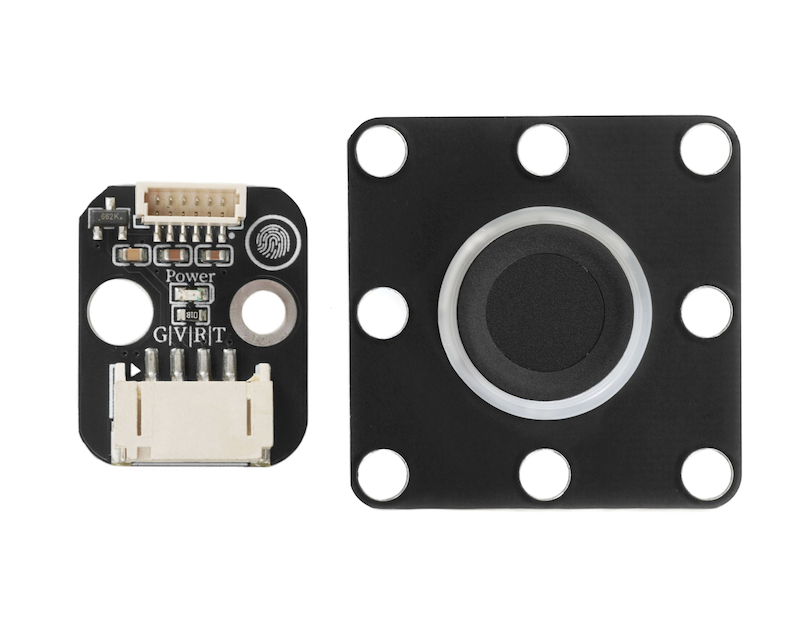

HS-S74-PL 指纹传感器

1、介绍

指纹传感器是一种通过采集、识别人体指纹独特纹理信息，实现身份验证或指令触发的电子器件，核心是利用指纹 “唯一性”（每个人、每个手指的指纹纹理均不同）和 “稳定性”（成年后指纹基本不变）的生物特征，完成精准身份识别，广泛应用于安防、消费电子、智能家居等领域。

2、原理图

指纹传感器-HS-S74-PL 原理图 点击查看

3、模块参数

• 供电电压： 3.3V-5V

• 连接方式：PH2.0 4P端子线

• 安装方式：积木固定/螺丝固定

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

String item;

#include "Hello_STEM_ZW101.h"

FingerprintZW101 finger;

void setup(){
  finger.begin(5,6,57600);
  Serial.begin(57600);
  item = "";
  //两个波特率需需保持一致
  delay(100);
  Serial.println("发送：1=录入  2=搜索  3=清空");
}

void loop(){
  if (Serial.available()) {
    item = Serial.readString();
    if (item == "1") {
      Serial.println("正在录入指纹");
      if (finger.registerFinger()) {
        Serial.println("录入成功");

      } else {
        Serial.println("录入失败");

      }

    } else if (item == "2") {
      Serial.println("正在验证指纹");
      if (finger.searchFinger()) {
        Serial.println("搜索成功");

      } else {
        Serial.println("搜索失败");

      }
    } else if (item == "3") {
      Serial.println("正在清空指纹库");
      if (finger.clearLibrary()) {
        Serial.println("清空成功");

      } else {
        Serial.println("清空失败");

      }
    }

  }

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

待更新...

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板)：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

图片待更新...

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• UNO-R3 开发板 *1

• UNO-R3 EXP 扩展板 *1

• USB type-c 数据线 *1

• HS-S74-PL指纹传感器 *1

• PH2.0 4P 双头端子线 *1

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：点击查看

10、测试结果

Arduino UNO测试结论：

通过串口发送对应数字，即可对模块进行对应操作。

ESP32 测试结果：

待更新...
