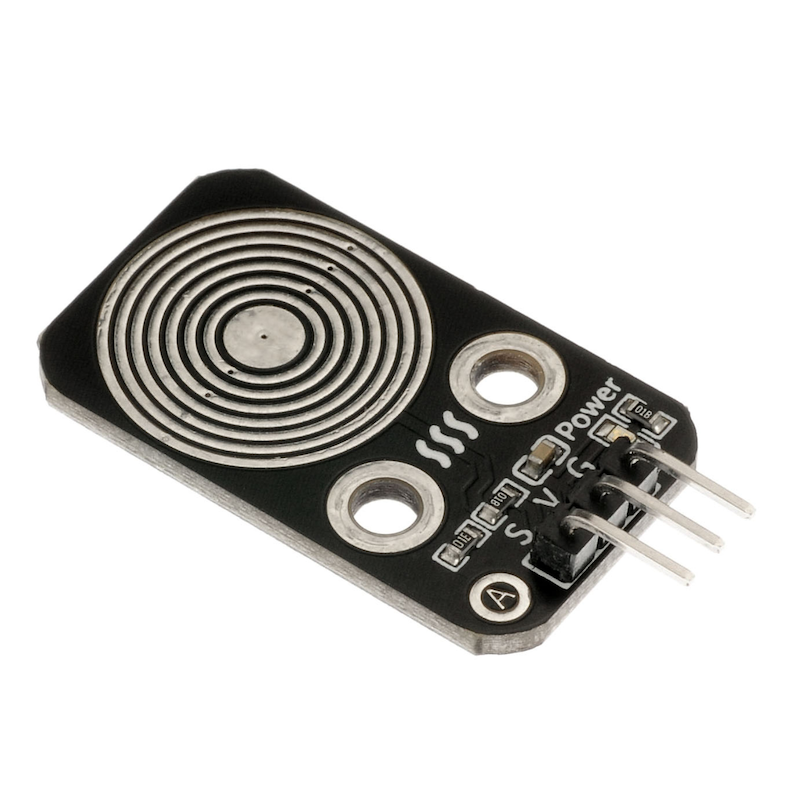

HS-S36A 水蒸气传感器

1、介绍

水蒸气传感器是利用湿度方式检测有没有水分的传感器，可以检测有没有下雨。将传感器放置在室外，当有雨滴滴在花瓣状检测位上时，湿度将增大，输出电压也升高。除了检测雨水外，还可以检测雾水或水蒸气。

2、原理图

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	模拟信号引脚

供电电压：3V3/5V
连接方式：2.54mm排针
安装方式：双螺丝固定

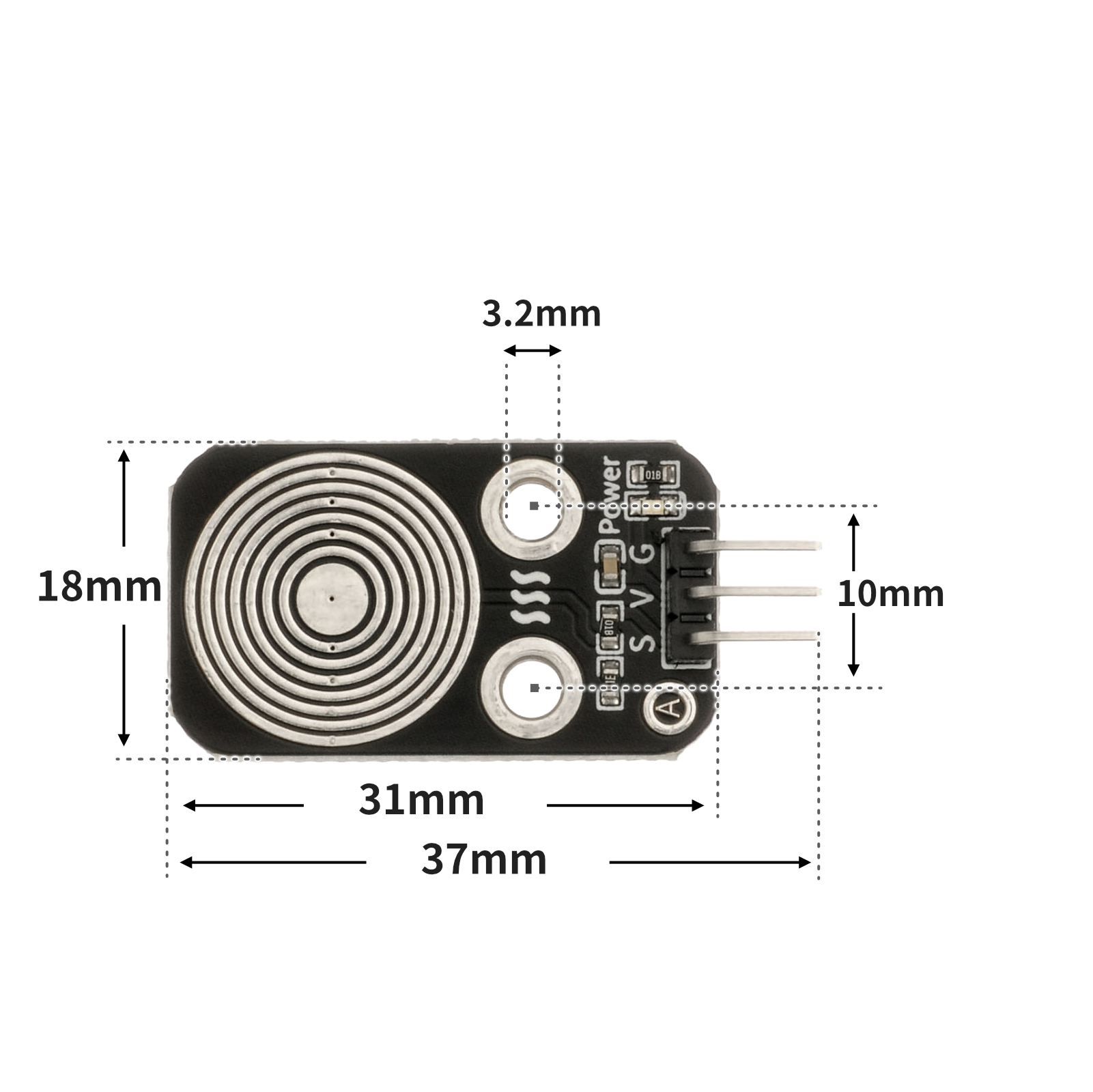

4、电路板尺寸

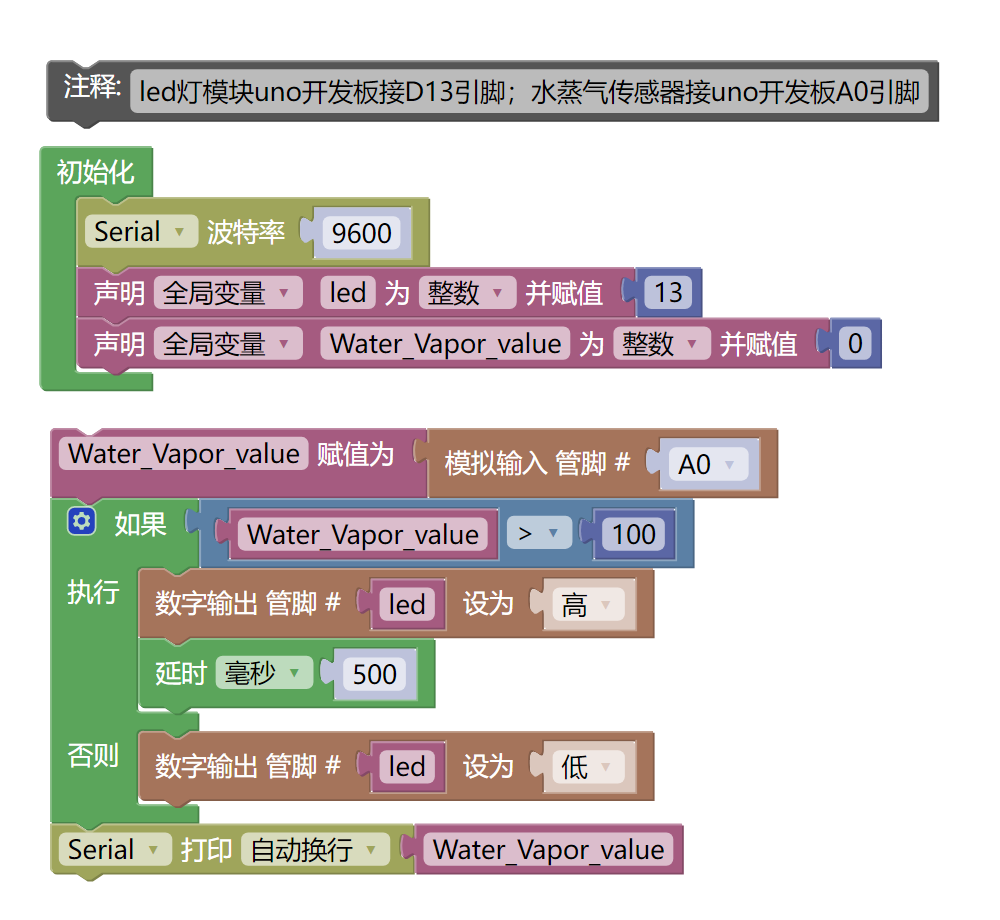

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

volatile int led;
volatile int Water_Vapor_value;

void setup(){
  Serial.begin(9600);
  led = 13;
  Water_Vapor_value = 0;
  pinMode(A0, INPUT);
}

void loop(){

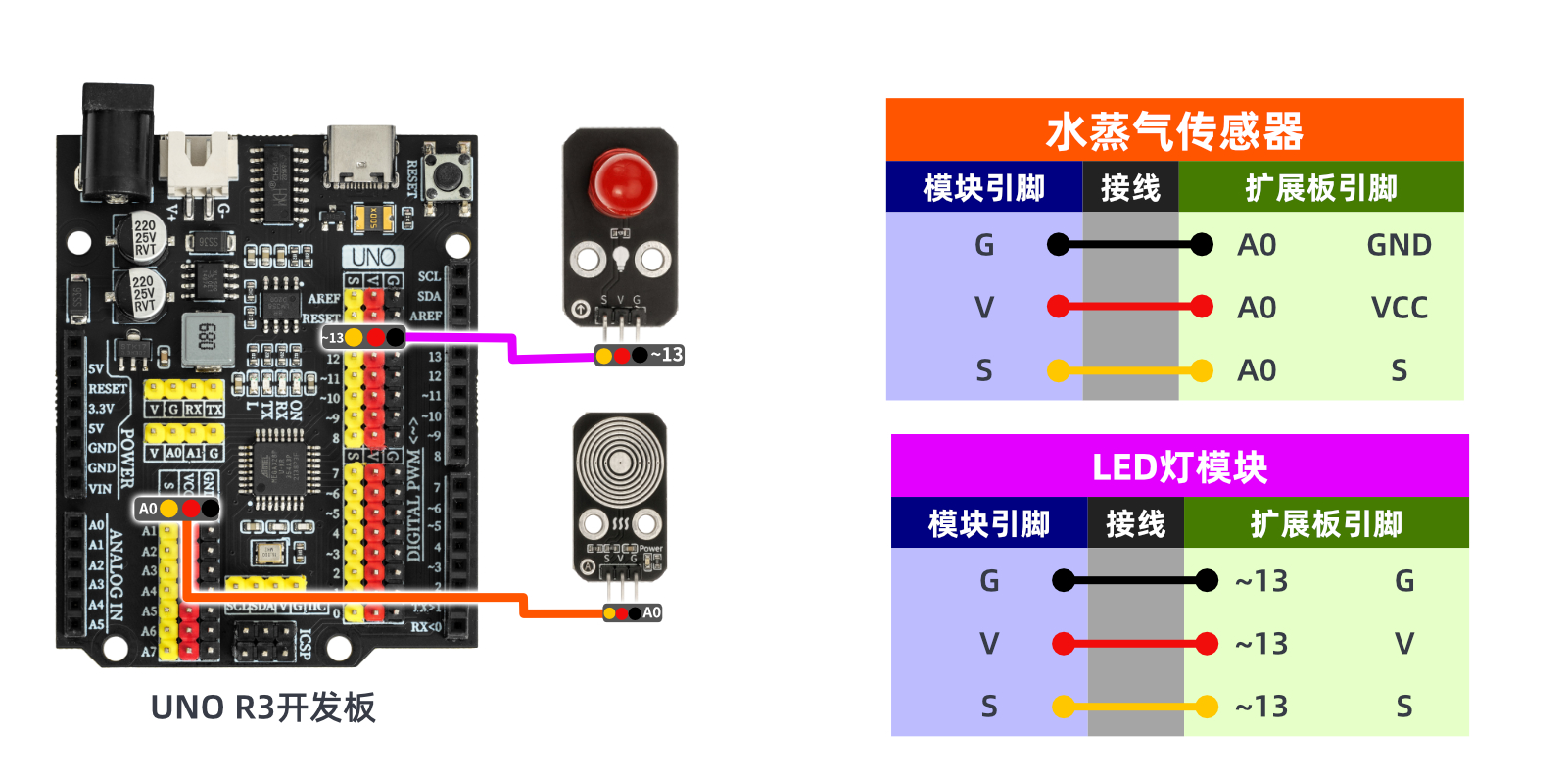

  //led灯模块uno开发板接D13引脚；水蒸气传感器接uno开发板A0引脚

  Water_Vapor_value = analogRead(A0);
  if (Water_Vapor_value > 100) {
    pinMode(led, OUTPUT);
    digitalWrite(led,HIGH);
    delay(500);

  } else {
    pinMode(led, OUTPUT);
    digitalWrite(led,LOW);

  }

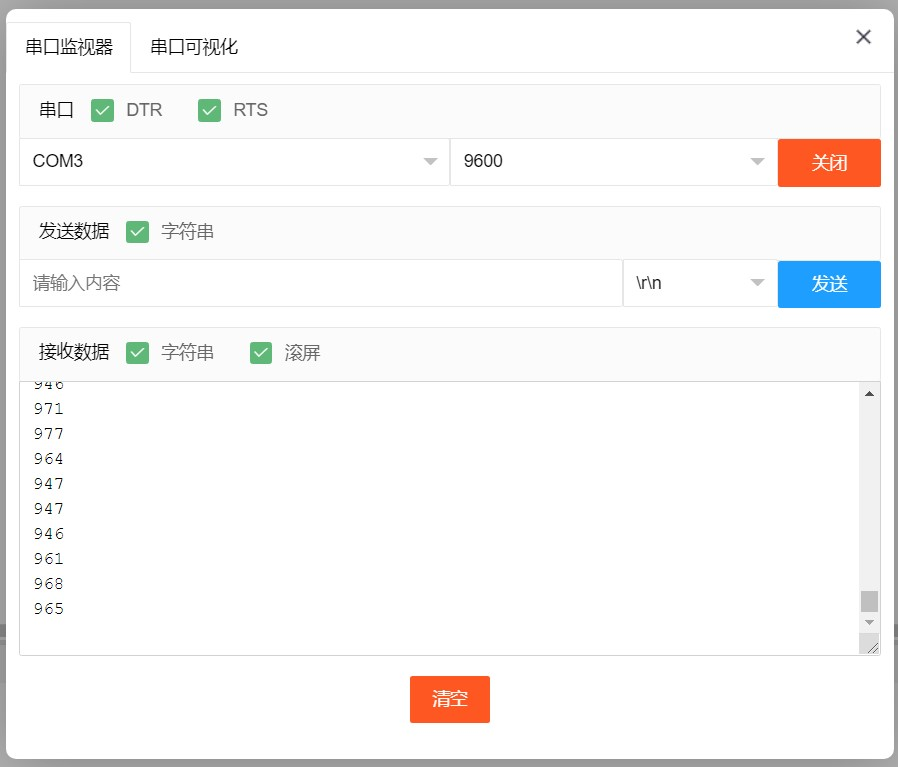

  Serial.println(Water_Vapor_value);

}

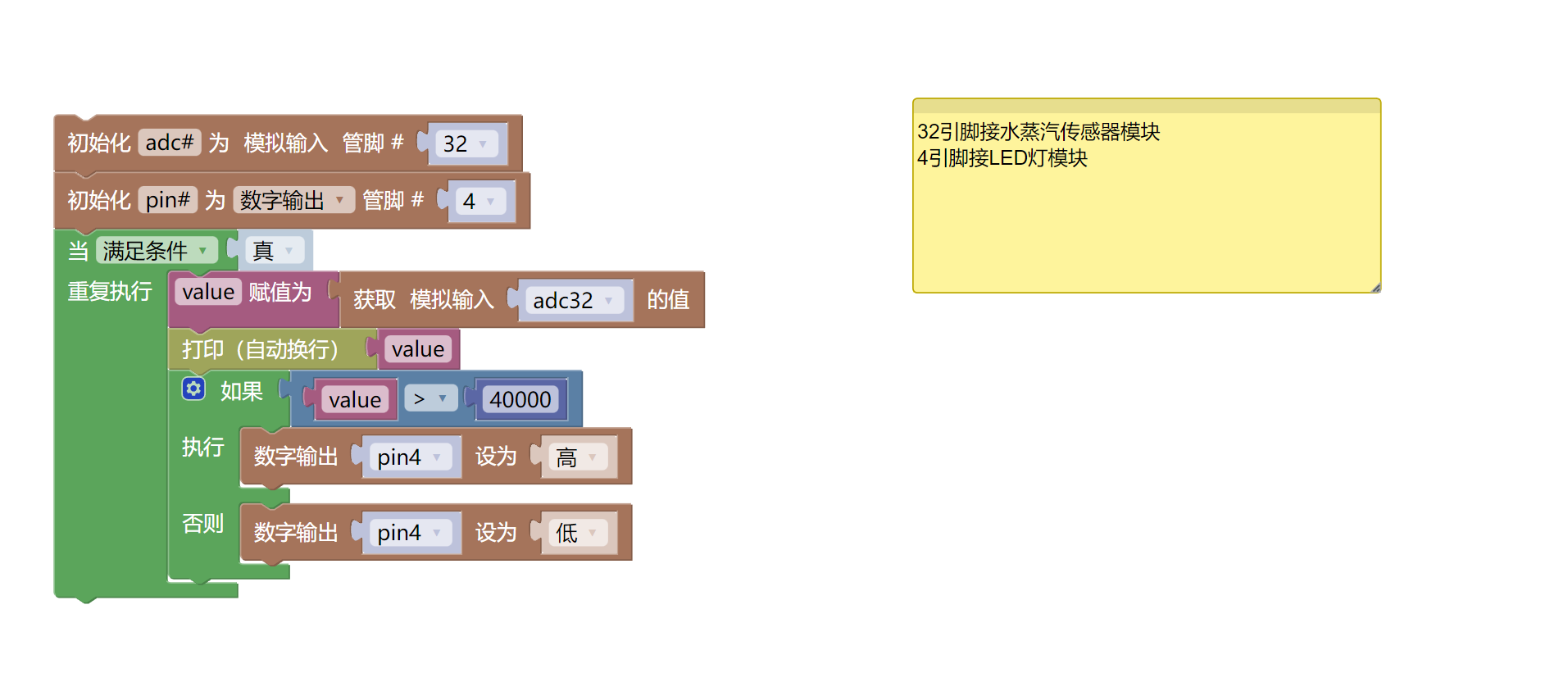

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine


adc32 = machine.ADC(machine.Pin(32))
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    value = adc32.read_u16()
    print(value)
    if value > 40000:
        pin4.value(1)
    else:
        pin4.value(0)
