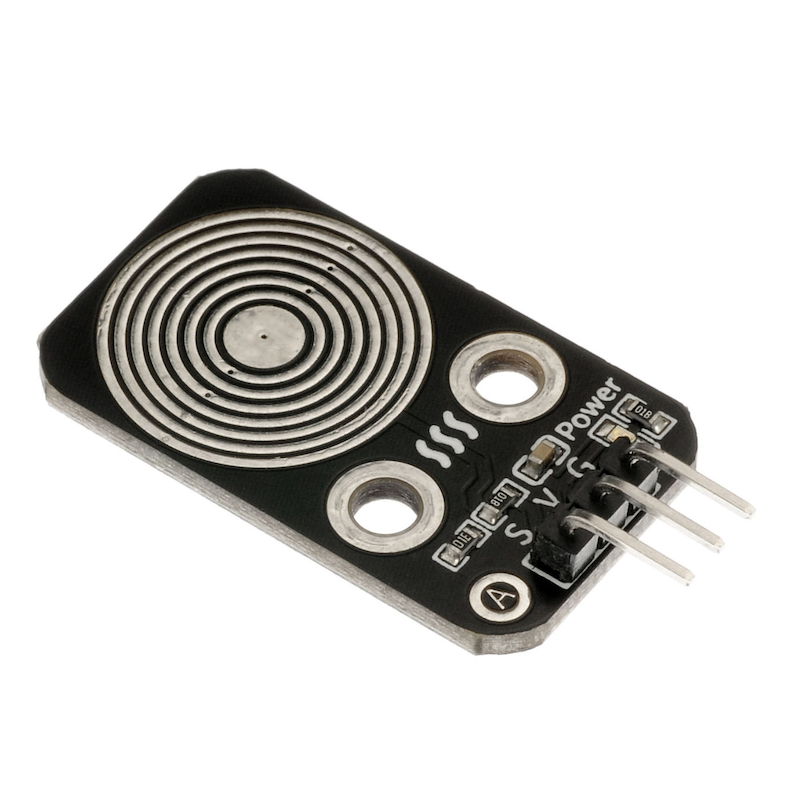

1、소개
물방울 센서는 습도를 이용하여 물이 있는지 없는지 감지하는 센서로, 비가 오는지 확인할 수 있습니다.센서를 야외에 두고, 꽃잎 모양의 감지 위치에 비가 떨어지면 습도가 증가하고, 출력 전압도 높아집니다.비를 감지하는 것 외에도 안개수나 증기도 감지할 수 있습니다.

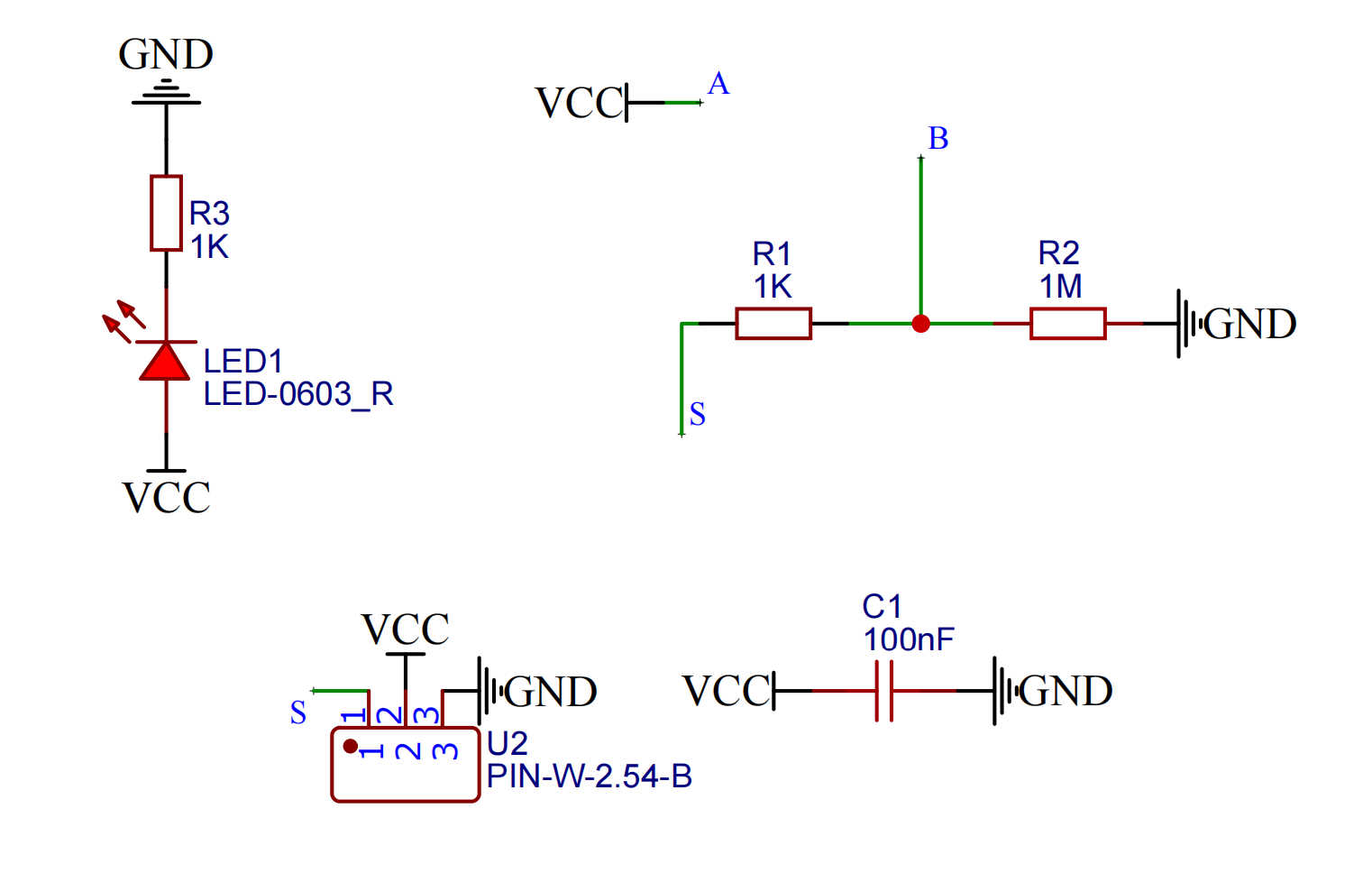

2、시뮬레이션 그래프
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
S | 모의신호핀 |
전원 전압: 3V3/5V
연결 방식: 2.54mm 레이아웃 핀저
설치방식: 더블스크루 고정

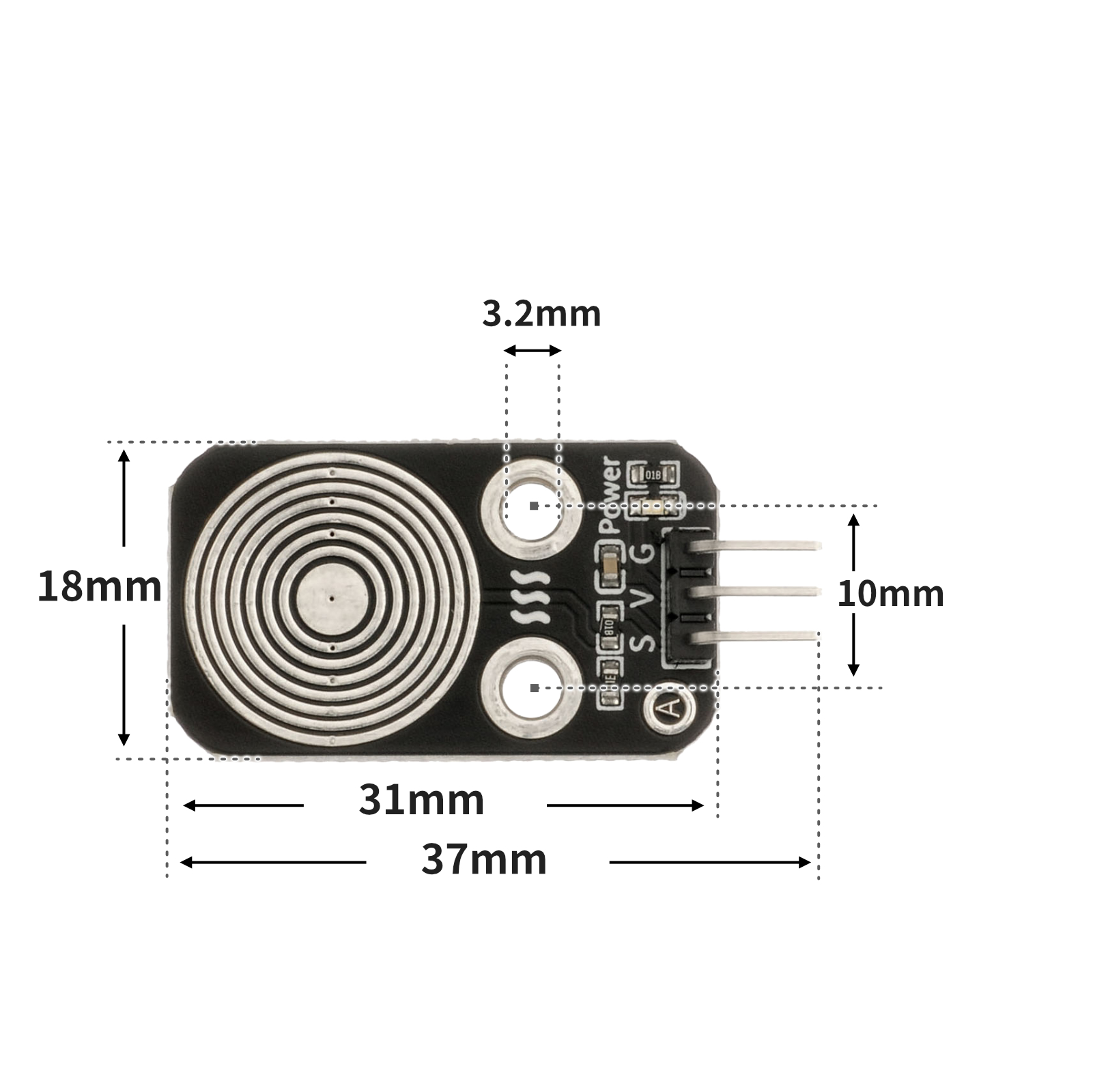

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
volatile int led;
volatile int Water_Vapor_value;
void setup(){
Serial.begin(9600);
led = 13;
Water_Vapor_value = 0;
pinMode(A0, INPUT);
}
void loop(){
//led灯模块uno开发板接D13引脚；水蒸气传感器接uno开发板A0引脚
Water_Vapor_value = analogRead(A0);
if (Water_Vapor_value > 100) {
pinMode(led, OUTPUT);
digitalWrite(led,HIGH);
delay(500);
} else {
pinMode(led, OUTPUT);
digitalWrite(led,LOW);
}
Serial.println(Water_Vapor_value);
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

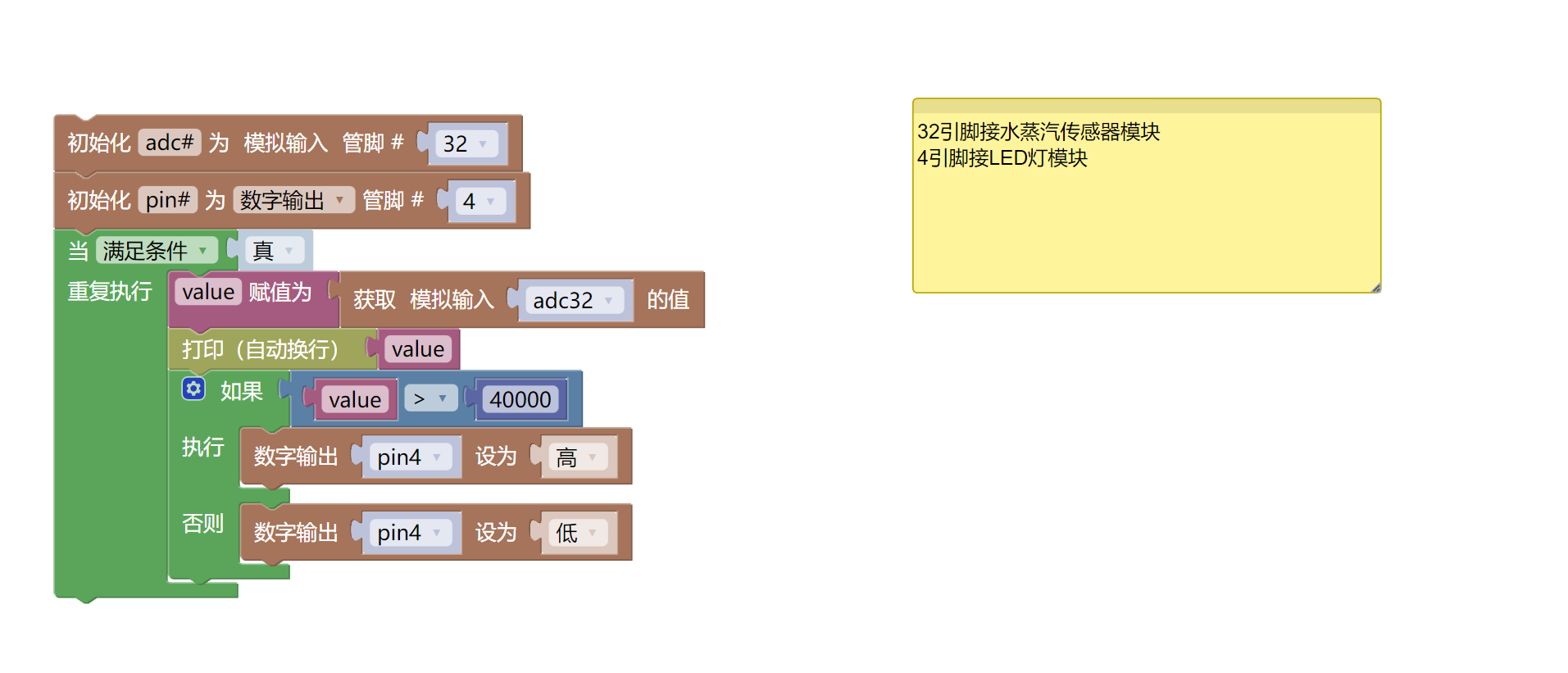

예제 프로그램(ESP32-Python):
import machine
adc32 = machine.ADC(machine.Pin(32))
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
value = adc32.read_u16()
print(value)
if value > 40000:
pin4.value(1)
else:

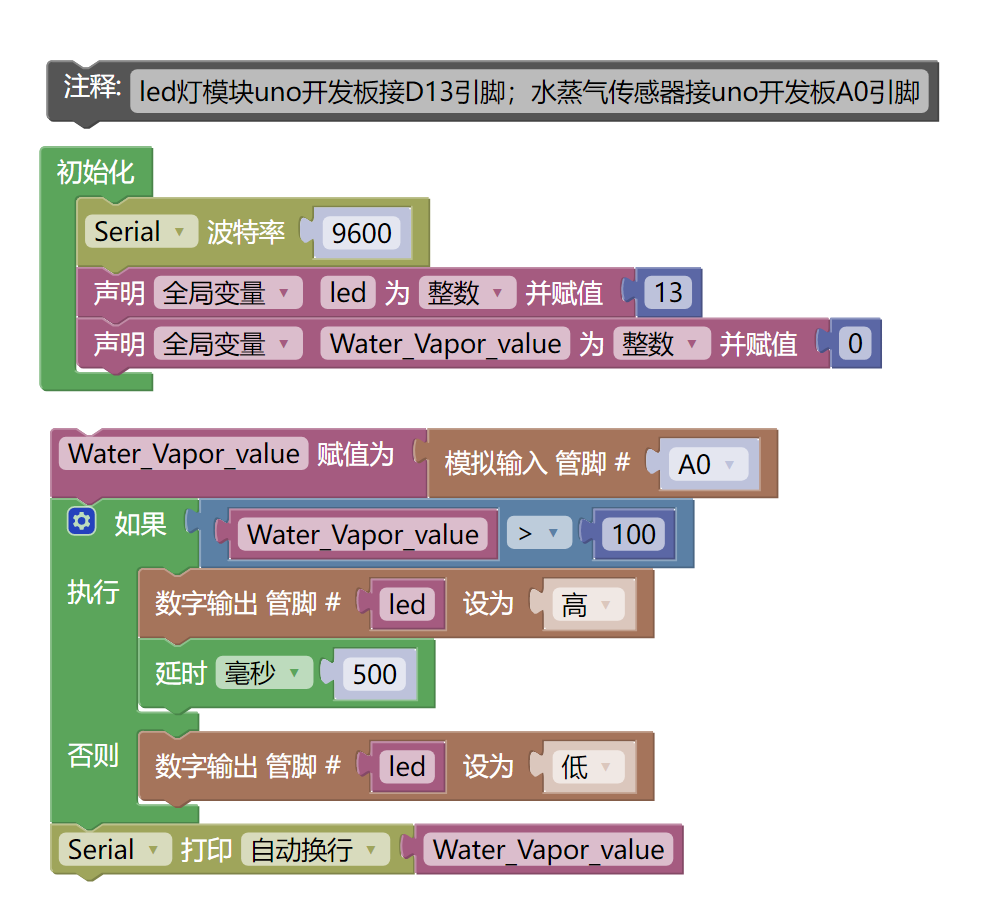

pin4.value(0)7、미스키 Mixly 예제 프로그램(그래픽 언어)
예제 프로그램(UNO 보드)：다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드)：다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
HELLO STEM UNO R3 PRO 개발보드 *1
USB type-c 데이터 케이블 *1
수증기 센서 모듈（HS-S36A）*1
LED 랜턴 모듈（HS-F08A）*1
1P 모시르 모시르 두봉선 *6개 또는 3P 모시르 모시르 두봉선 *2개

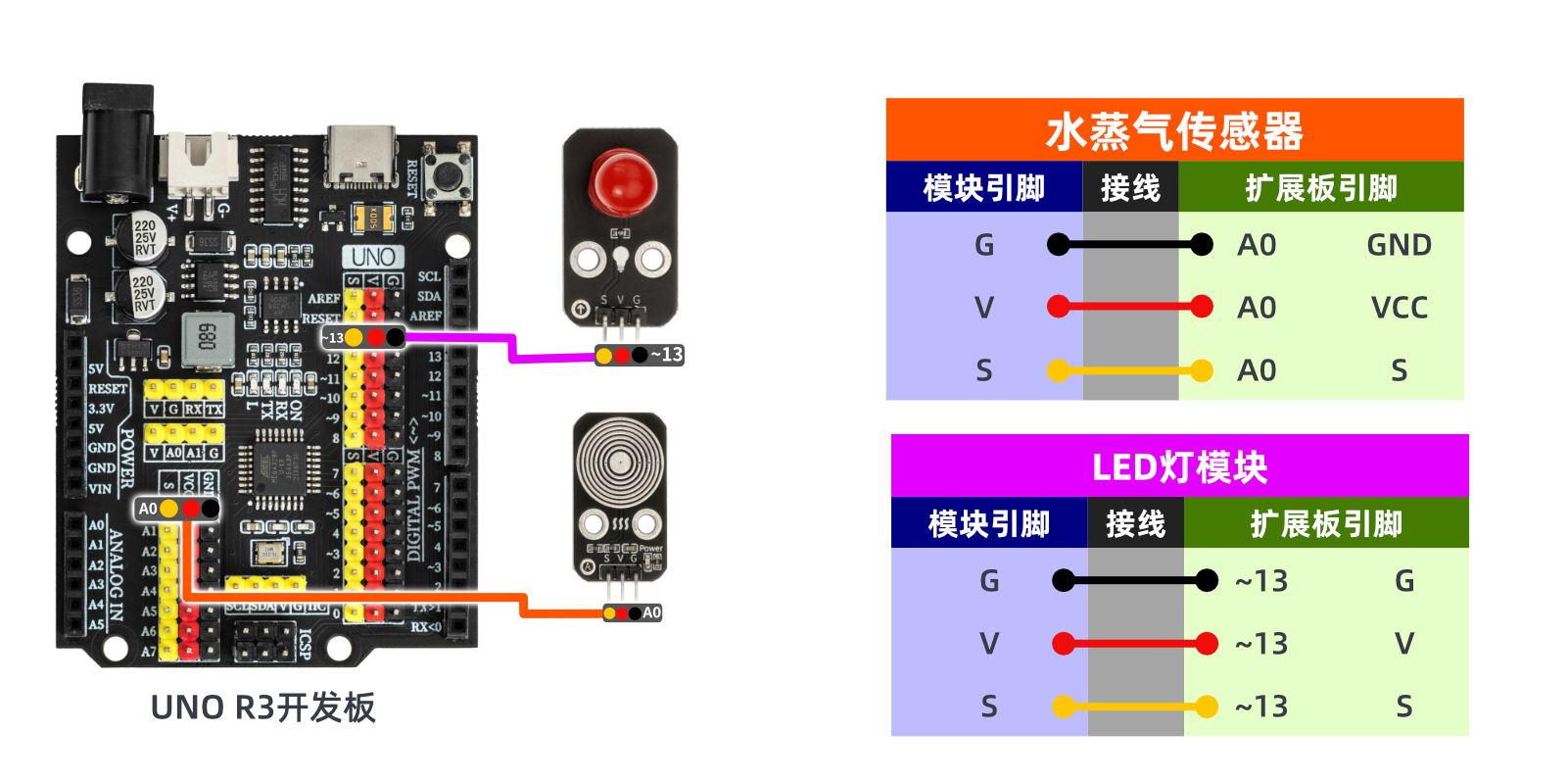

전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
비디오 강의:点击查看
10、테스트 결과

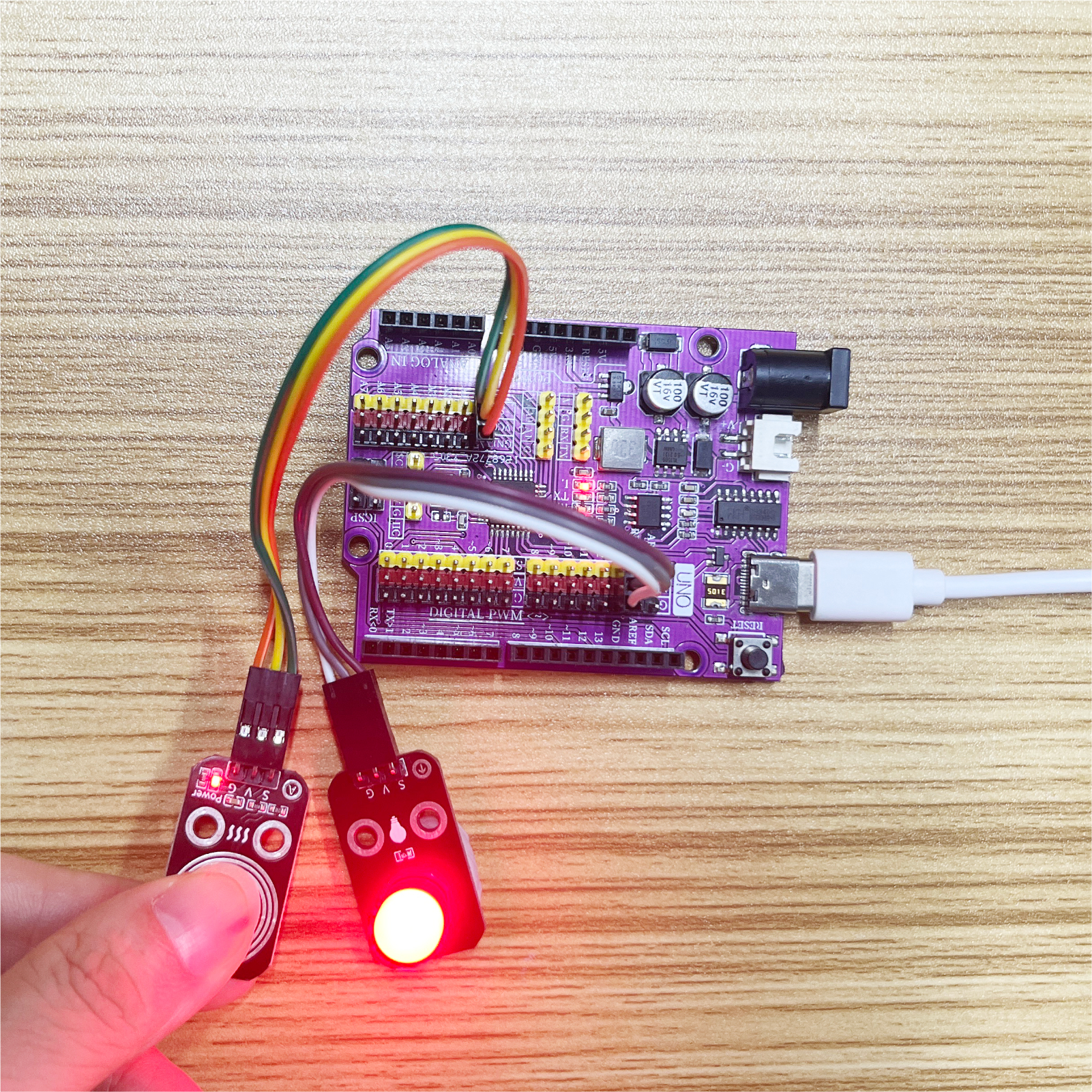

Arduino UNO 테스트 결과：

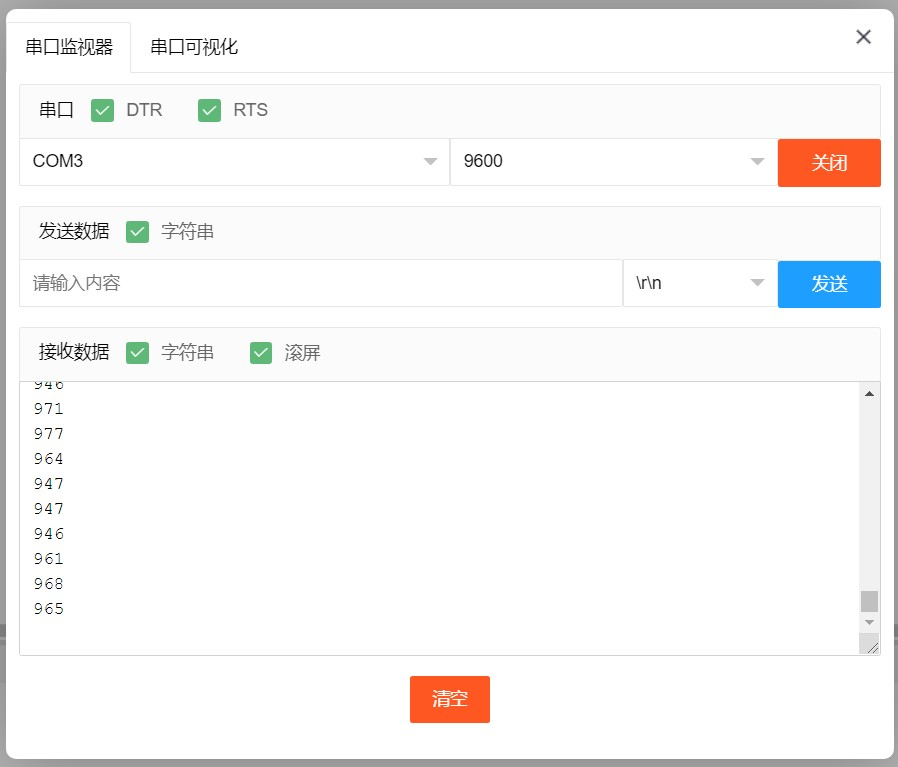

부품이 연결된 후, 위의 프로그램을 UNO-R3 PRO 개발판에 태워서 시리얼 모니터를 열고, 물에 젖힌 손가락으로 증기 센서에 터치하면 시리얼에 데이터 변화가 읽힐 수 있습니다。수증기 센서가 설정된 기준치 100보다 크면 LED 랜턴이 반초 동안 켜지고, 그렇지 않으면 랜턴이 꺼집니다.
