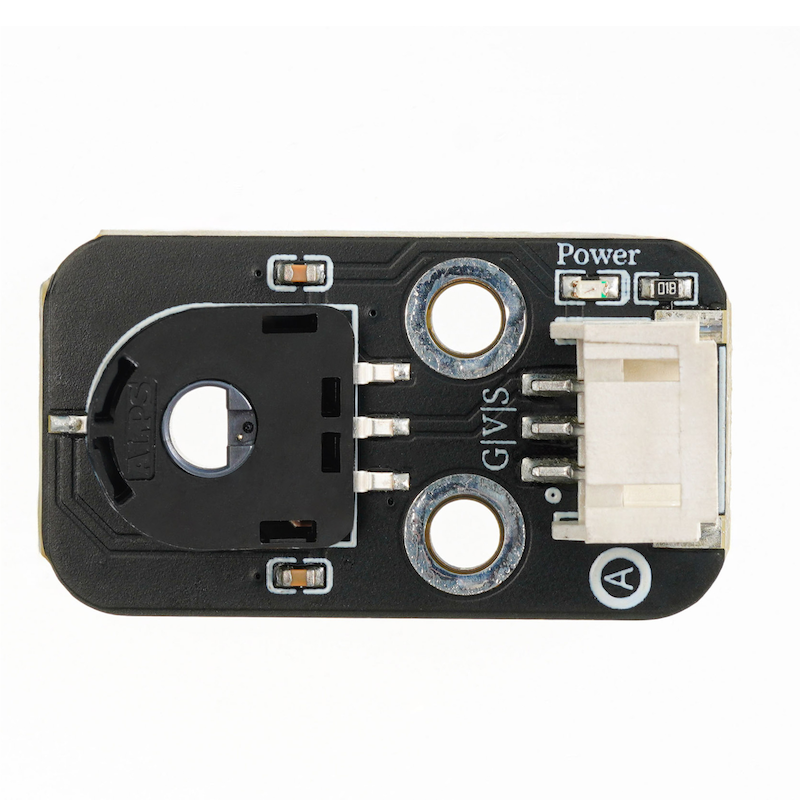

HS-S65P 旋转角度传感器

1、介绍

旋转角度传感器（拨盘电位器）采用的是用一个线性电位器，旋转角度变化反应电阻器阻值变化，输出端电压也跟随变化。它用于检测物体旋转角度、位置或角速度的测量设备，能将机械旋转运动转换为电信号输出，广泛应用于需要角度监测的场景。其核心功能是实时反馈旋转部件的角度信息，为控制系统提供精确的位置数据。

2、原理图

旋转角度传感器-HS-S65P 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 3P端子

• 安装方式：螺丝固定

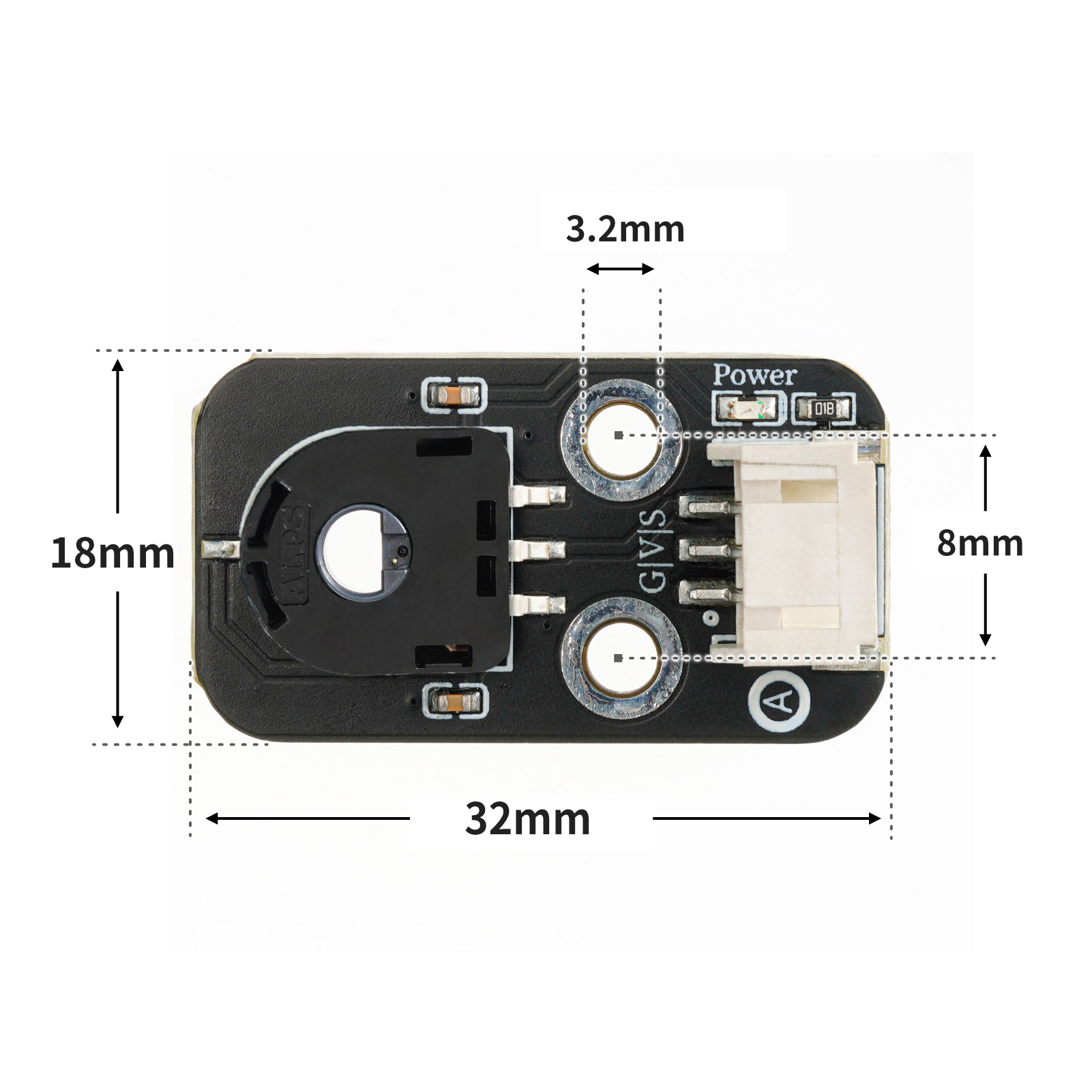

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

volatile float Voltage;
volatile float data;
volatile int light;

void setup(){
  Serial.begin(9600);
  Voltage = 0;
  data = 0;
  light = 0;
  pinMode(6, OUTPUT);
}

void loop(){
  //旋转角度传感器接A0；led灯接D6

  data = analogRead(A0);
  Voltage = (data / 1023) * 5;
  light = (map(analogRead(A0), 0, 1023, 0, 255));
  Serial.print("data：");
  Serial.print(data);
  Serial.print(" Voltage is:");
  Serial.print(Voltage);
  Serial.print("V");
  Serial.print("    light is:");
  Serial.println(light);
  analogWrite(6, light);
  delay(100);

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

待更新...

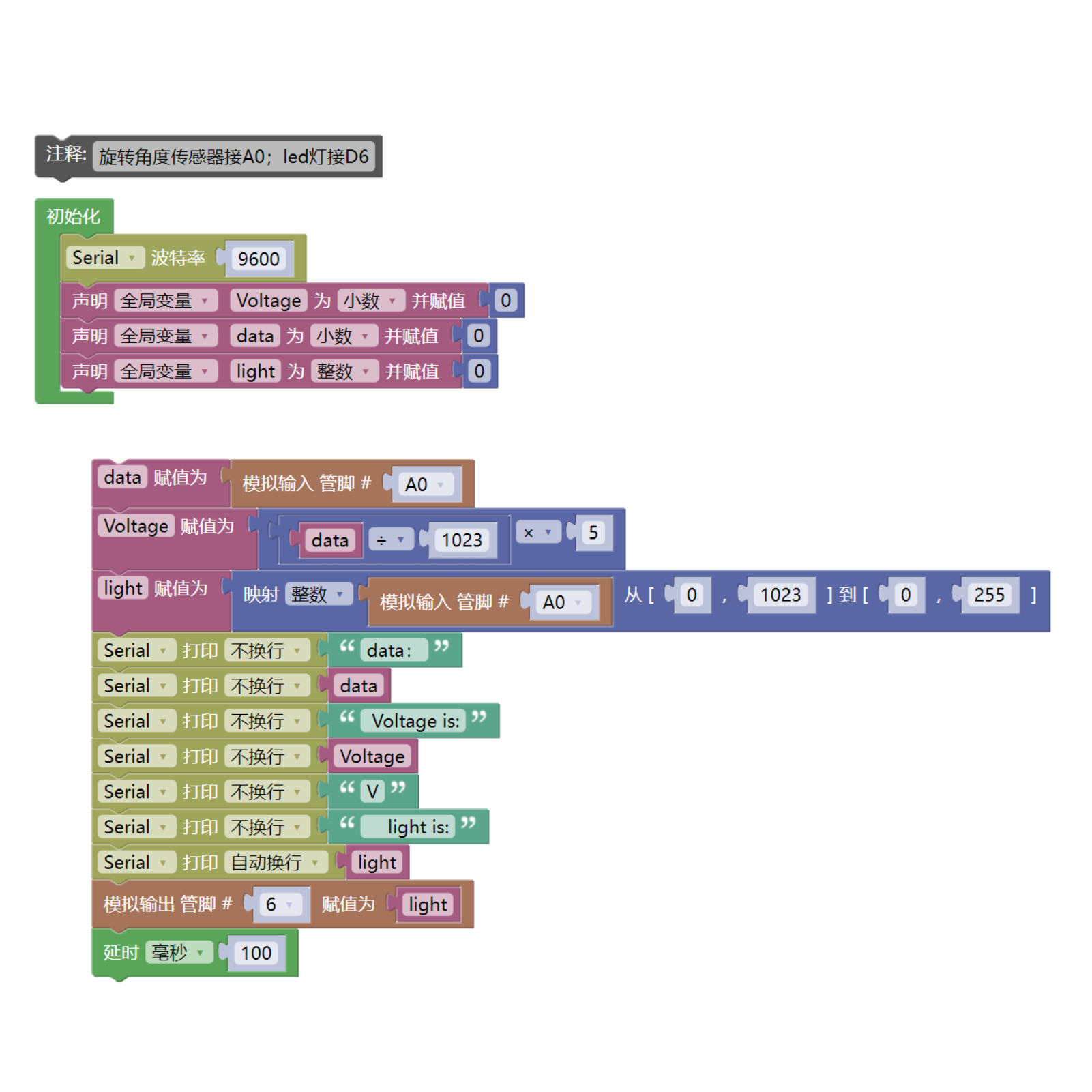

7、米思齐 Mixly 示例程序（图形化语言）

Arduino UNO 图形化示例程序：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

图片待更新...

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 数据线 *1

• 旋转角度传感器（HS-S65P）*1

• LED灯模块（HS-F08-L）*1

• PH2.0 3P双头端子线 *2

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：点击查看

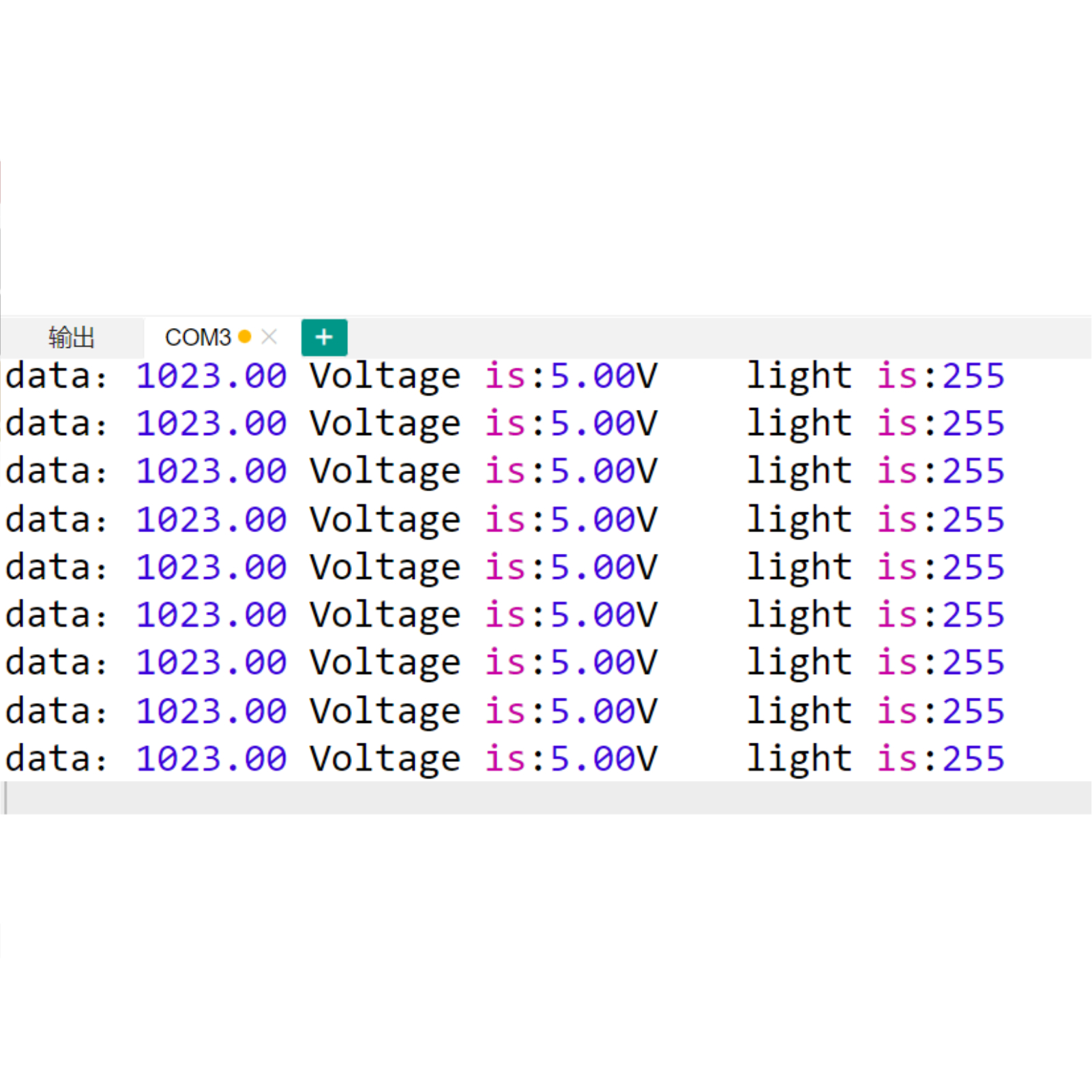

10、测试结果

Arduino UNO测试结果：

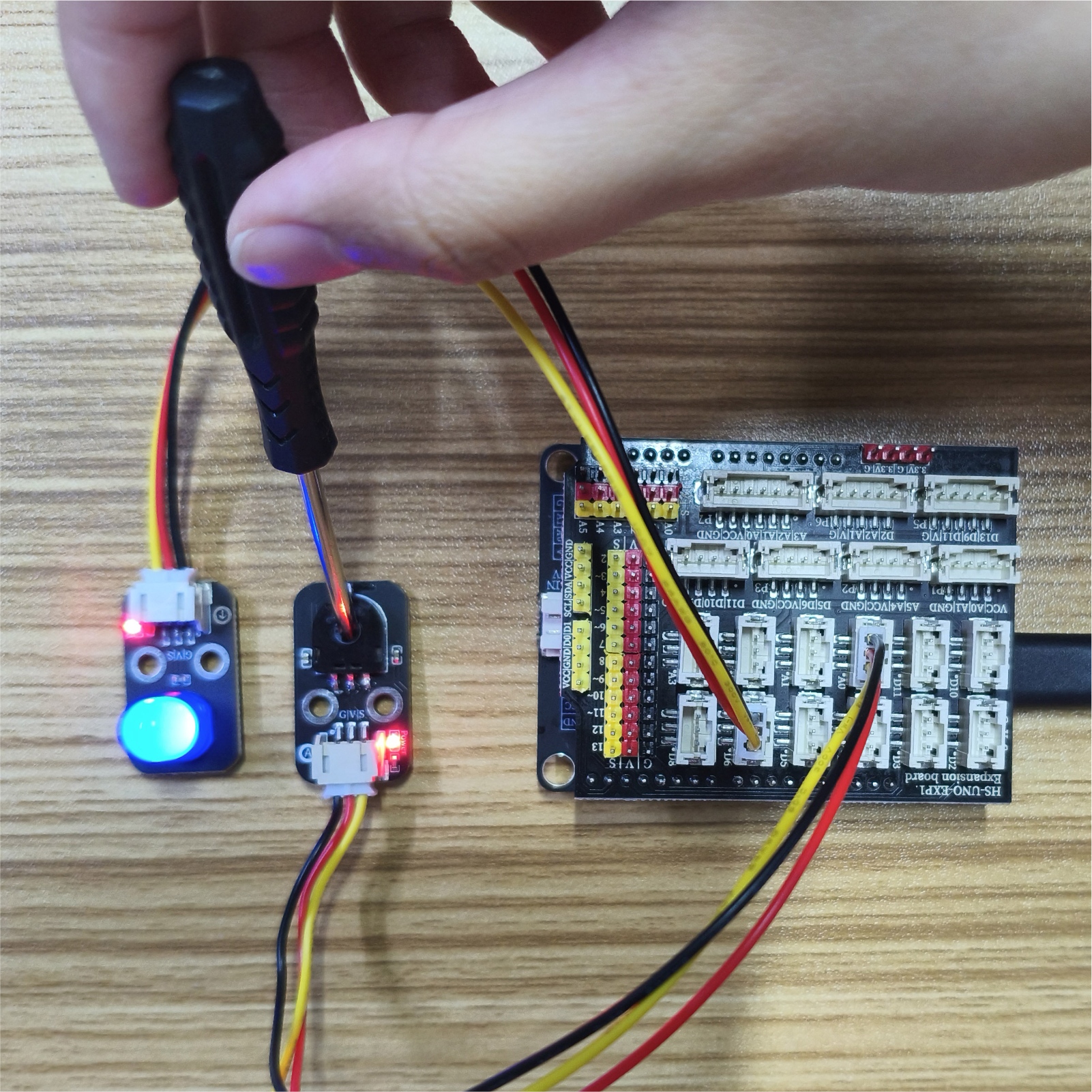

器件连接好线之后，将上述程序烧录到UNO-R3PRO开发板之后，接通电源。用螺丝刀旋转角度，感应到角度旋转时，led灯亮起。

ESP32 测试结果：

待更新...
