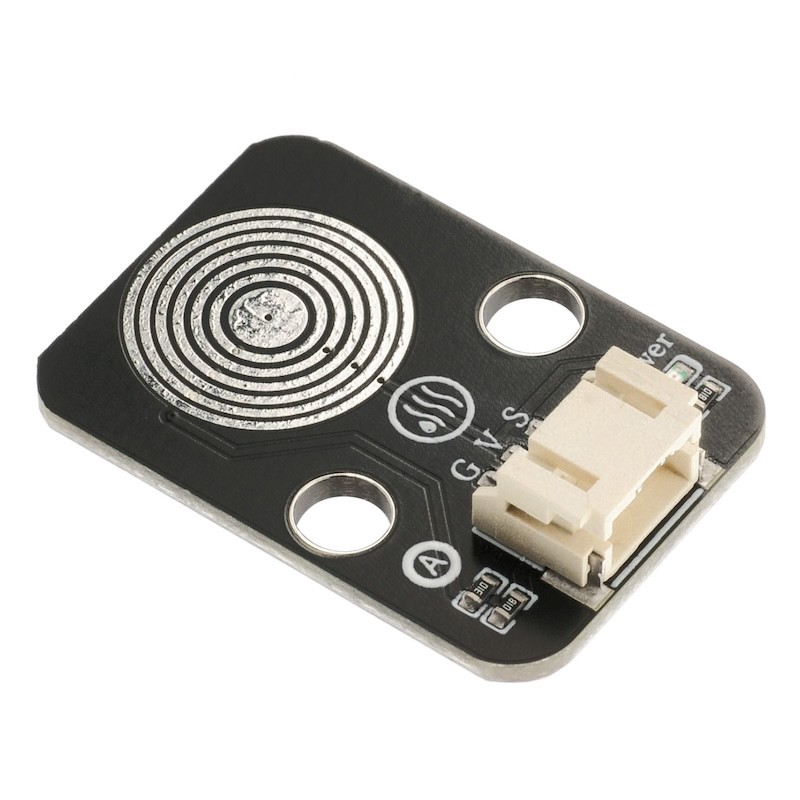

HS-S36-L 가스 슬러시 센서

1、소개

물방울 센서는 습도를 이용하여 물이 있는지 없는지 감지하는 센서로, 비가 오는지 확인할 수 있습니다.센서를 야외에 두고, 꽃잎 모양의 감지 위치에 비가 떨어지면 습도가 증가하고, 출력 전압도 높아집니다.비를 감지하는 것 외에도 안개수나 증기도 감지할 수 있습니다.

2、시뮬레이션 그래프

3、모듈 매개변수

• 전원 전압: 3V3/5V

• 연결 방식: PH2.0 3P 케이블

• 설치 방법: 두 개의 스피너 고정/레고 구축

4、회로판 크기

5、아두이노 IDE 예제 프로그램

Arduino UNO 예제（Mixly IDE 및 Arduino IDE에 적용됨）：

 int led= 6;;
 int Water_Vapor_value = 0;

void setup(){
  Serial.begin(9600);

  pinMode(A0, INPUT);
}

void loop(){
  //led灯模块uno开发板接D6引脚；水蒸气传感器接uno开发板A0引脚

  Water_Vapor_value = analogRead(A0);
  if (Water_Vapor_value > 100) {
    pinMode(led, OUTPUT);
    digitalWrite(led,HIGH);
    delay(500);

  } else {
    pinMode(led, OUTPUT);
    digitalWrite(led,LOW);

  }
  Serial.println(Water_Vapor_value);

}

ESP32 Python 예제（Mixly IDE / 미스키에 적용됨）
（개발 보드를 선택한 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드 ）:

import machine


adc32 = machine.ADC(machine.Pin(32))
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
value = adc32.read_u16()
print(value)
if value > 40000:
pin4.value(1)
else:
pin4.value(0)

6、미시치 Mixly 예제 프로그램(그래픽 언어)

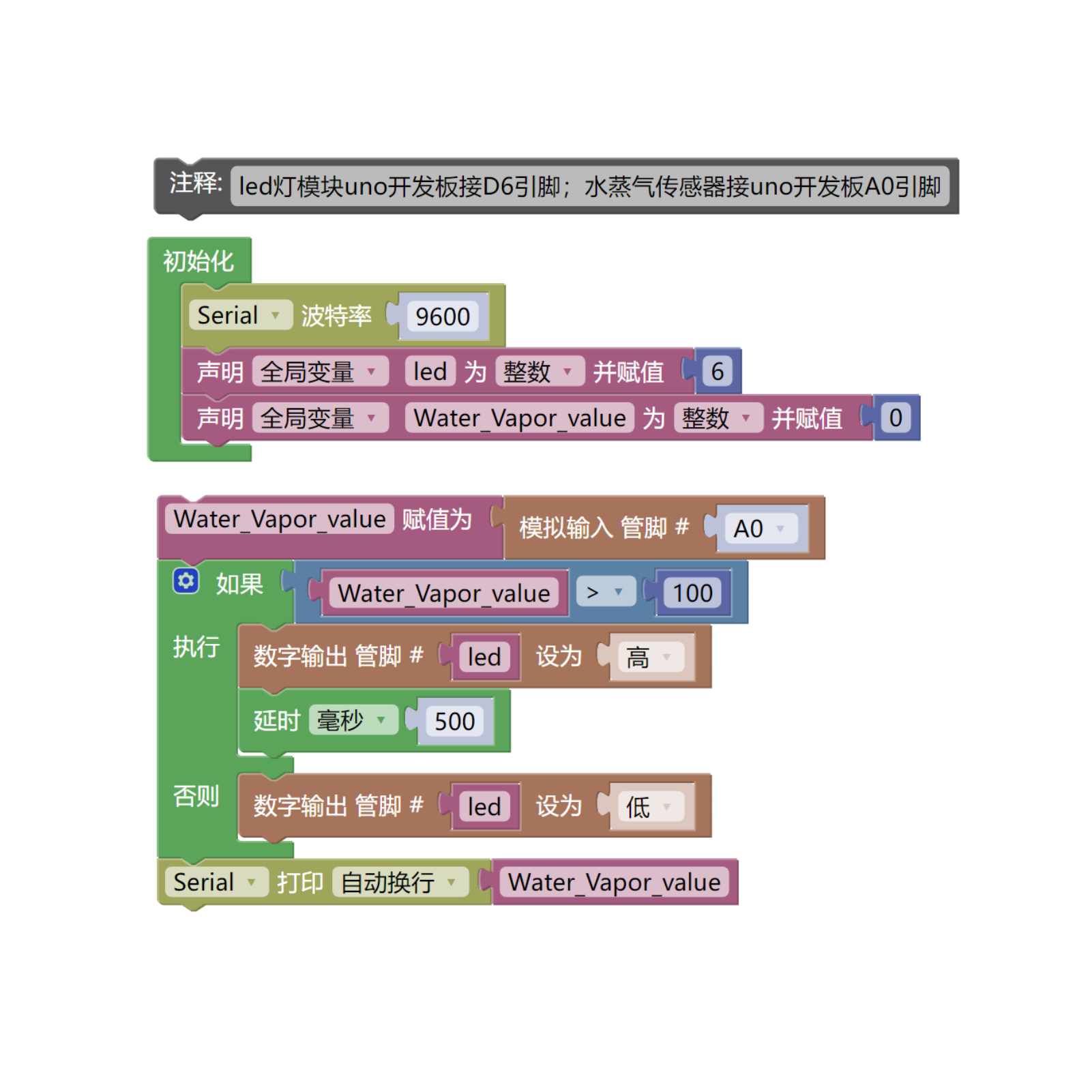

Arduino UNO 그래픽 예제 프로그램:다운로드 클릭

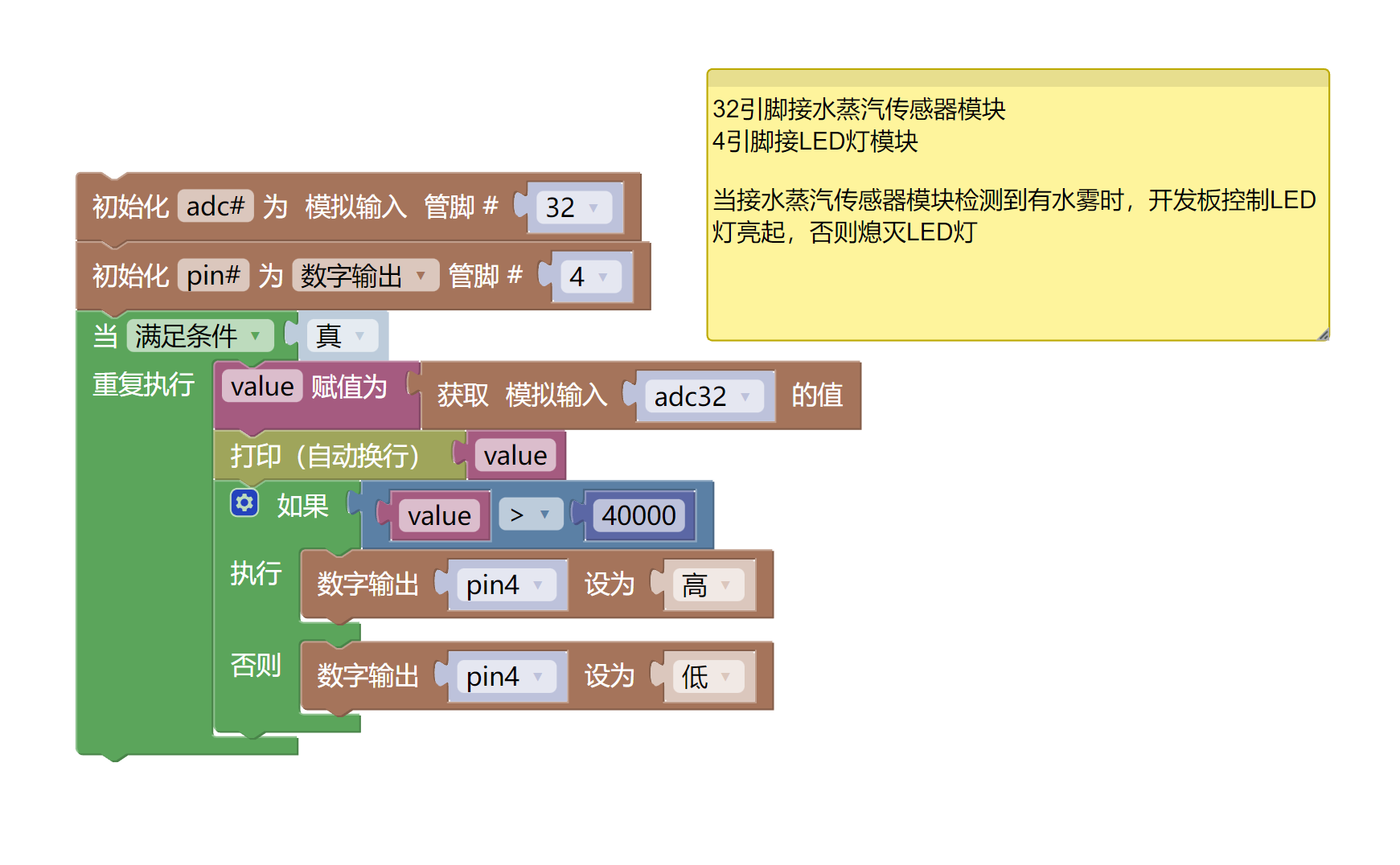

ESP32 Python 그래픽 예제 프로그램:다운로드 클릭

7、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• HELLO STEM UNO R3 개발 보드 *1

• HELLO STEM UNO R3 P 확장 보드 *1

• USB type-c 데이터 케이블 *1

• 수증기 센서 모듈（HS-S36L）*1

• LED 랜턴 모듈(HS-F08L)*1

• PH2.0 3P双头端子线 *2

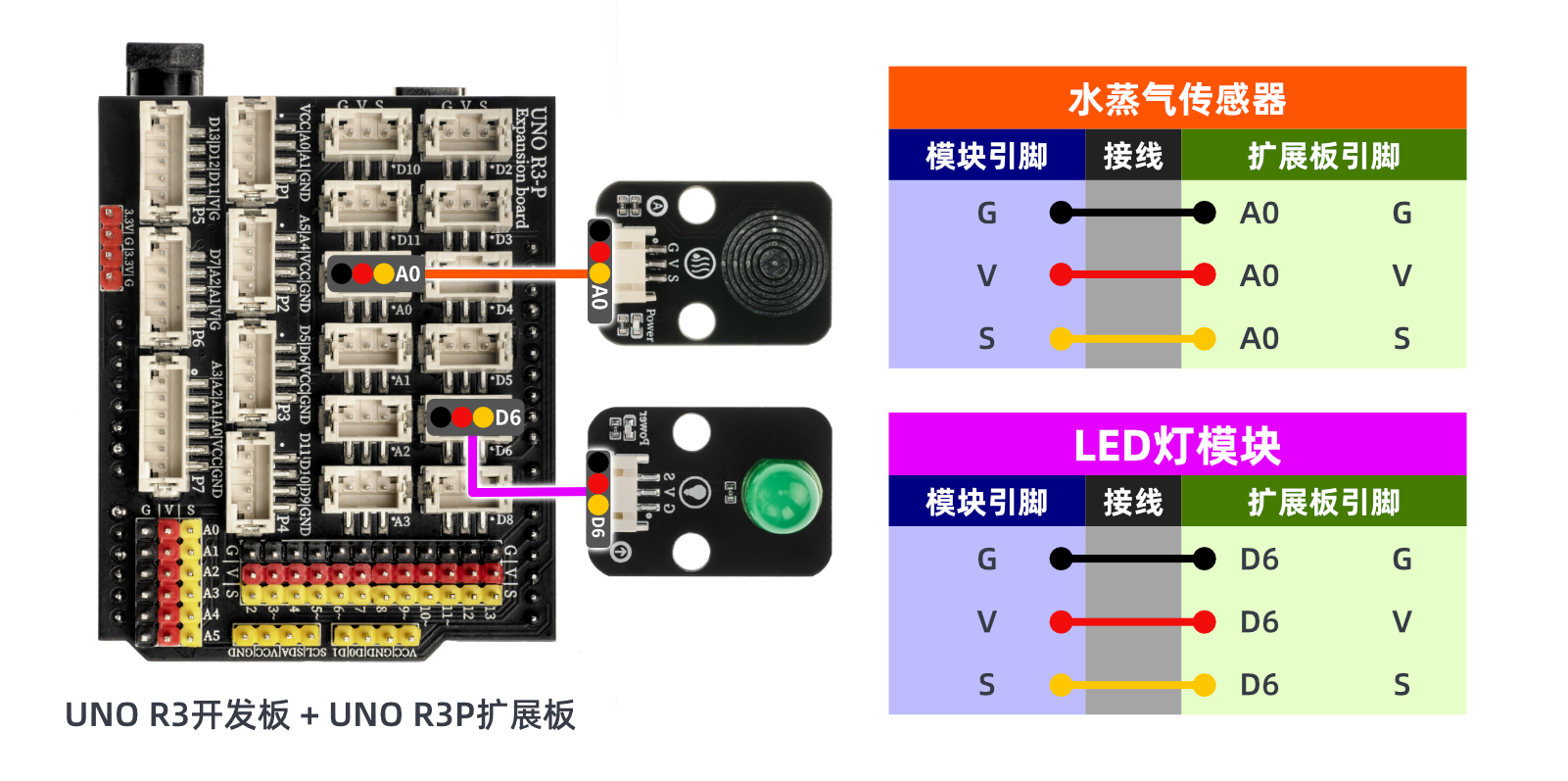

전기 연결도):

ESP32 Python 테스트 환경 구축

8、비디오教程

Arduino UNO 비디오 강의:点击查看

ESP32 Python 비디오 강의：

9、테스트결론

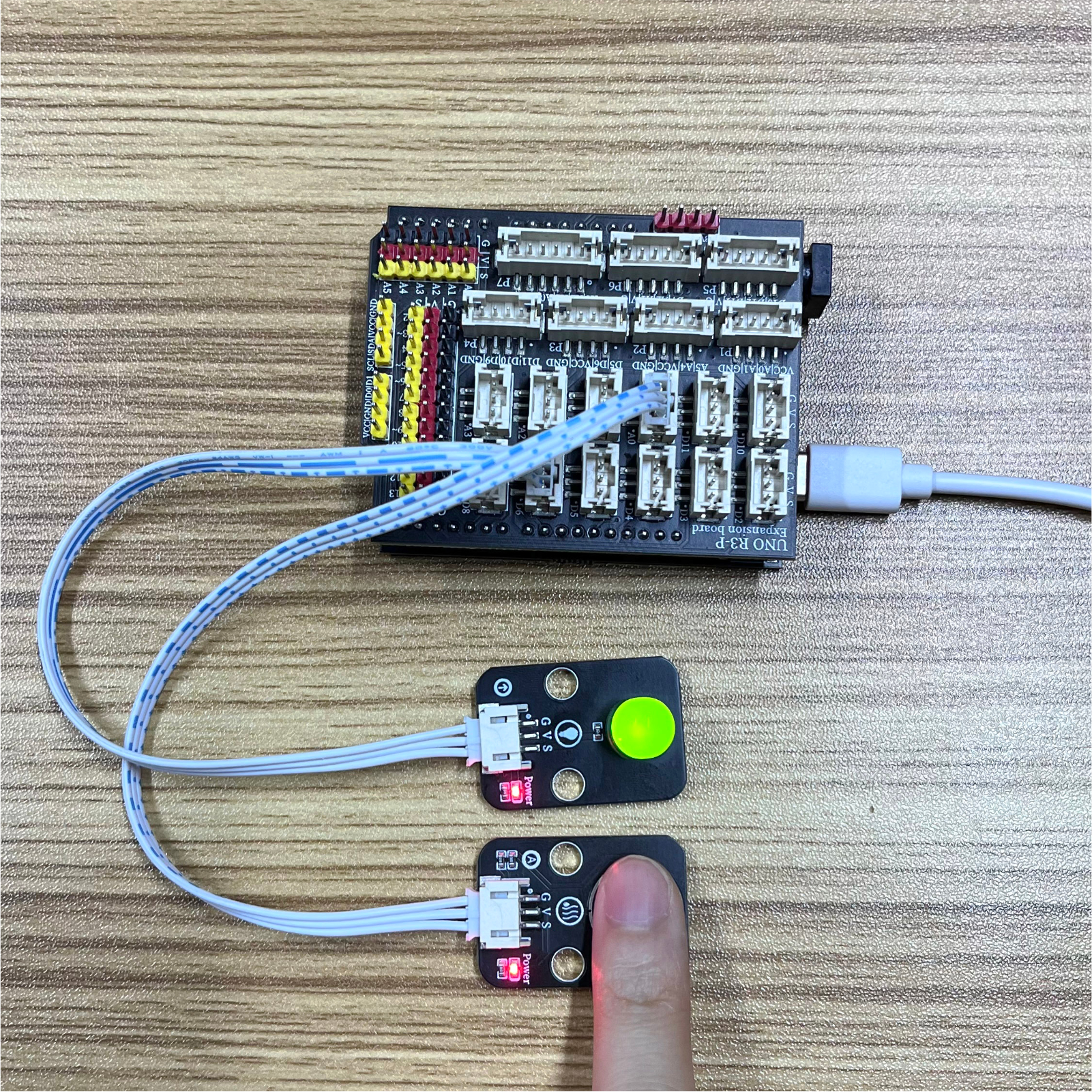

Arduino UNO 테스트 결과：

부품이 연결된 후, 위의 프로그램을 UNO-R3 PRO 개발판에 태워서 시리얼 모니터를 열고, 물에 젖힌 손가락으로 증기 센서에 터치하면 시리얼에 데이터 변화가 읽힐 수 있습니다。수증기 센서가 설정된 기준치 100보다 크면 LED 랜턴이 반초 동안 켜지고, 그렇지 않으면 랜턴이 꺼집니다.

ESP32 Python 테스트 결과:
