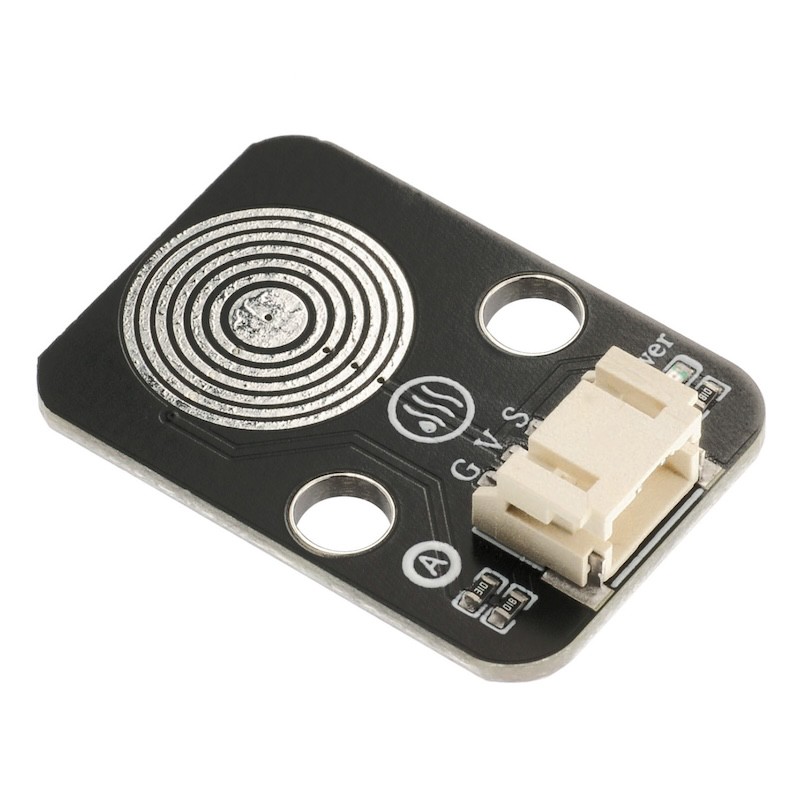

HS-S36-L 水蒸气传感器

1、介绍

水蒸气传感器是利用湿度方式检测有没有水分的传感器，可以检测有没有下雨。将传感器放置在室外，当有雨滴滴在花瓣状检测位上时，湿度将增大，输出电压也升高。除了检测雨水外，还可以检测雾水或水蒸气。

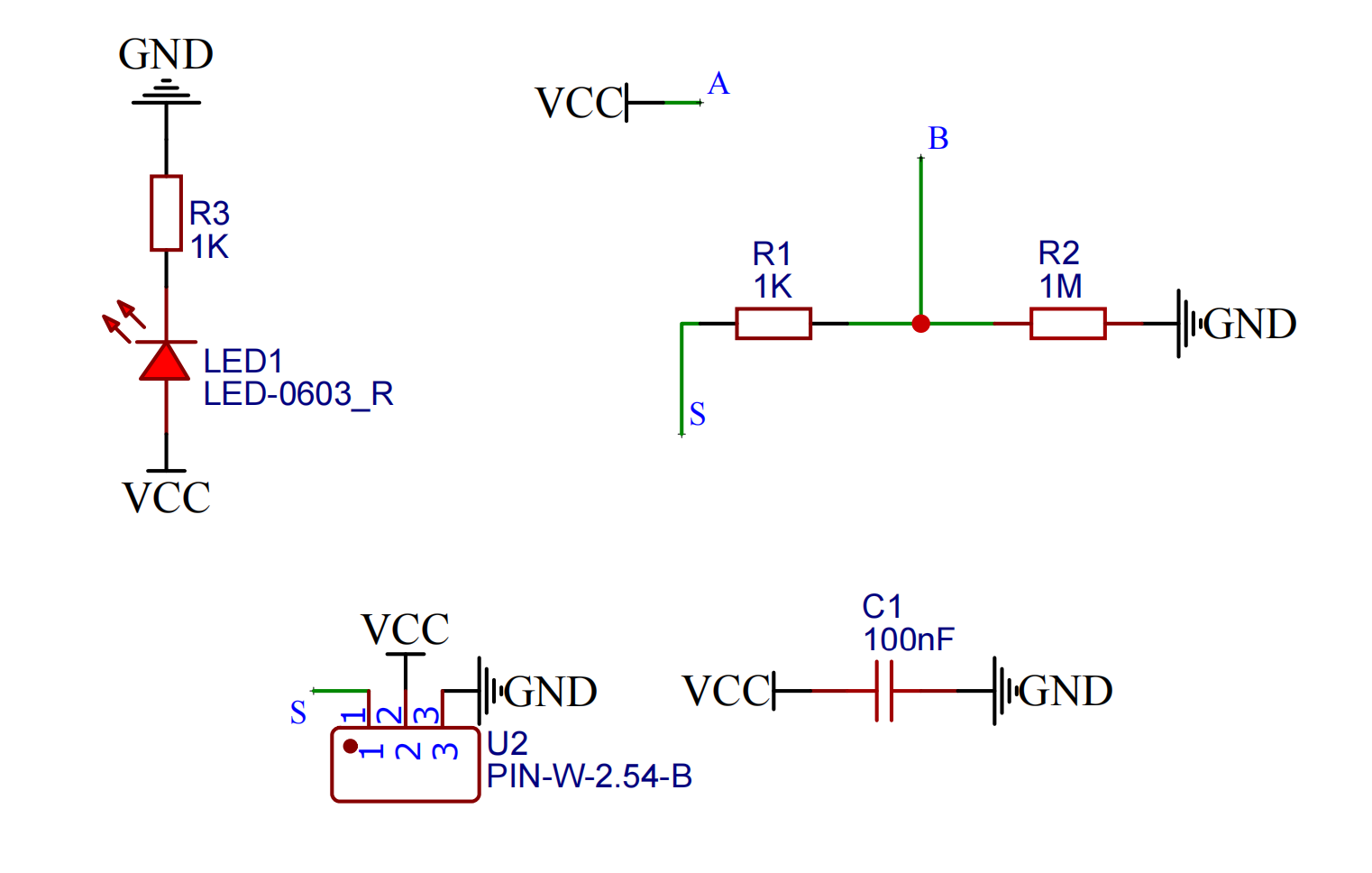

2、原理图

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	模拟信号引脚

供电电压：3V3/5V
连接方式：PH2.0 3P端子
安装方式：双螺丝固定/乐高搭建

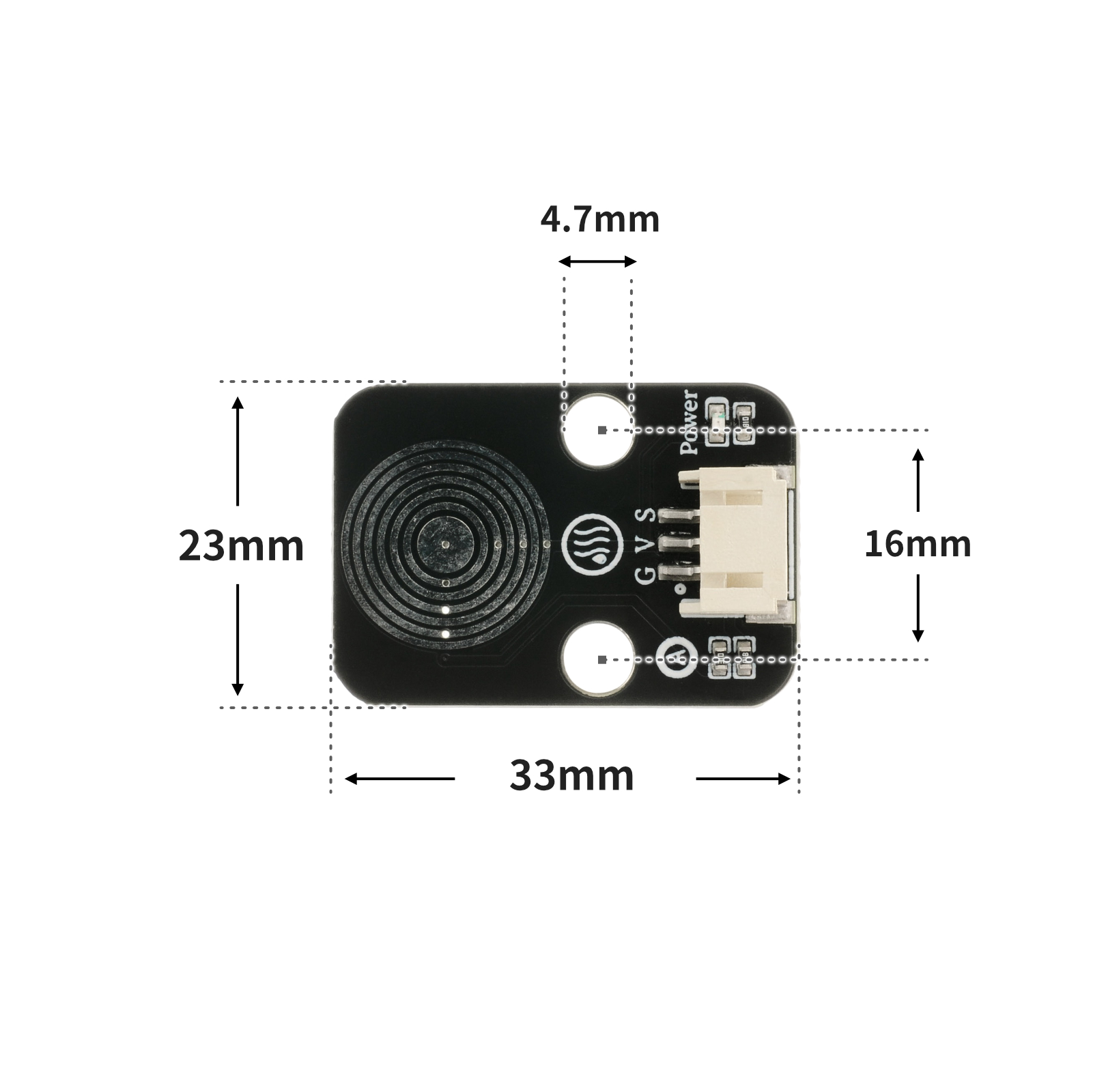

4、电路板尺寸

5、Arduino IDE示例程序

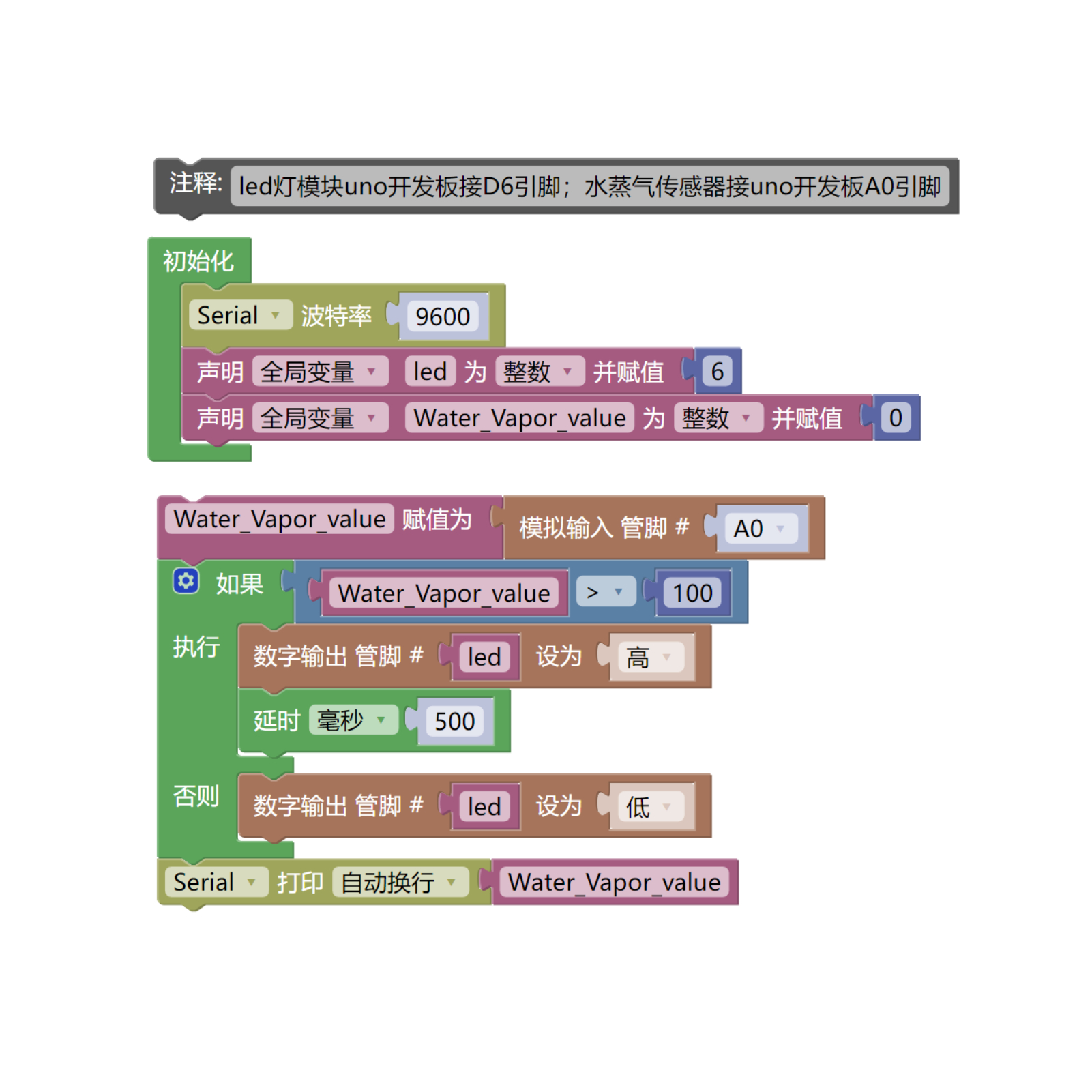

Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：

 int led= 6;;
 int Water_Vapor_value = 0;

void setup(){
  Serial.begin(9600);

  pinMode(A0, INPUT);
}

void loop(){

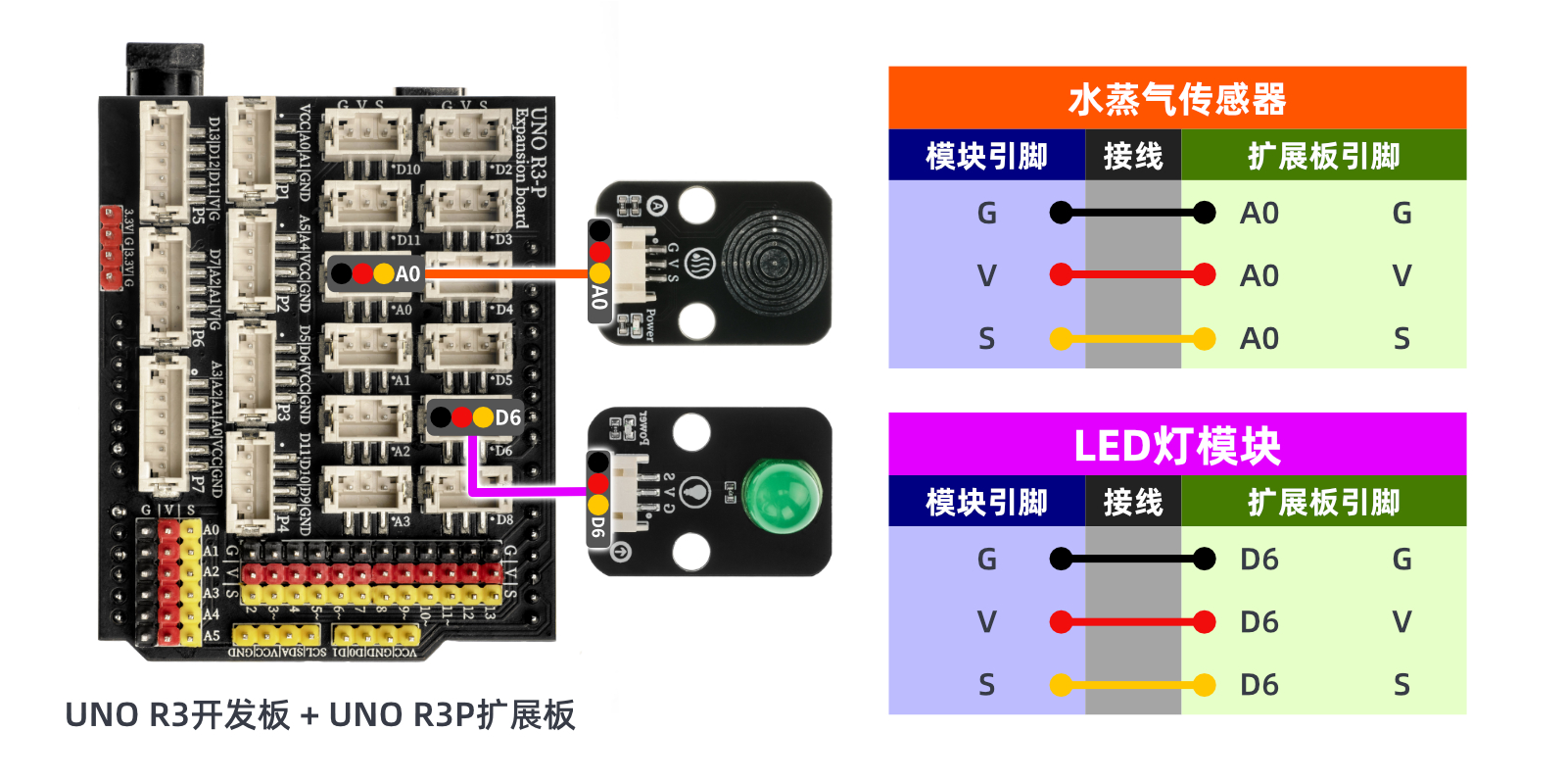

  //led灯模块uno开发板接D6引脚；水蒸气传感器接uno开发板A0引脚

  Water_Vapor_value = analogRead(A0);
  if (Water_Vapor_value > 100) {
    pinMode(led, OUTPUT);
    digitalWrite(led,HIGH);
    delay(500);

  } else {
    pinMode(led, OUTPUT);
    digitalWrite(led,LOW);

  }
  Serial.println(Water_Vapor_value);

}

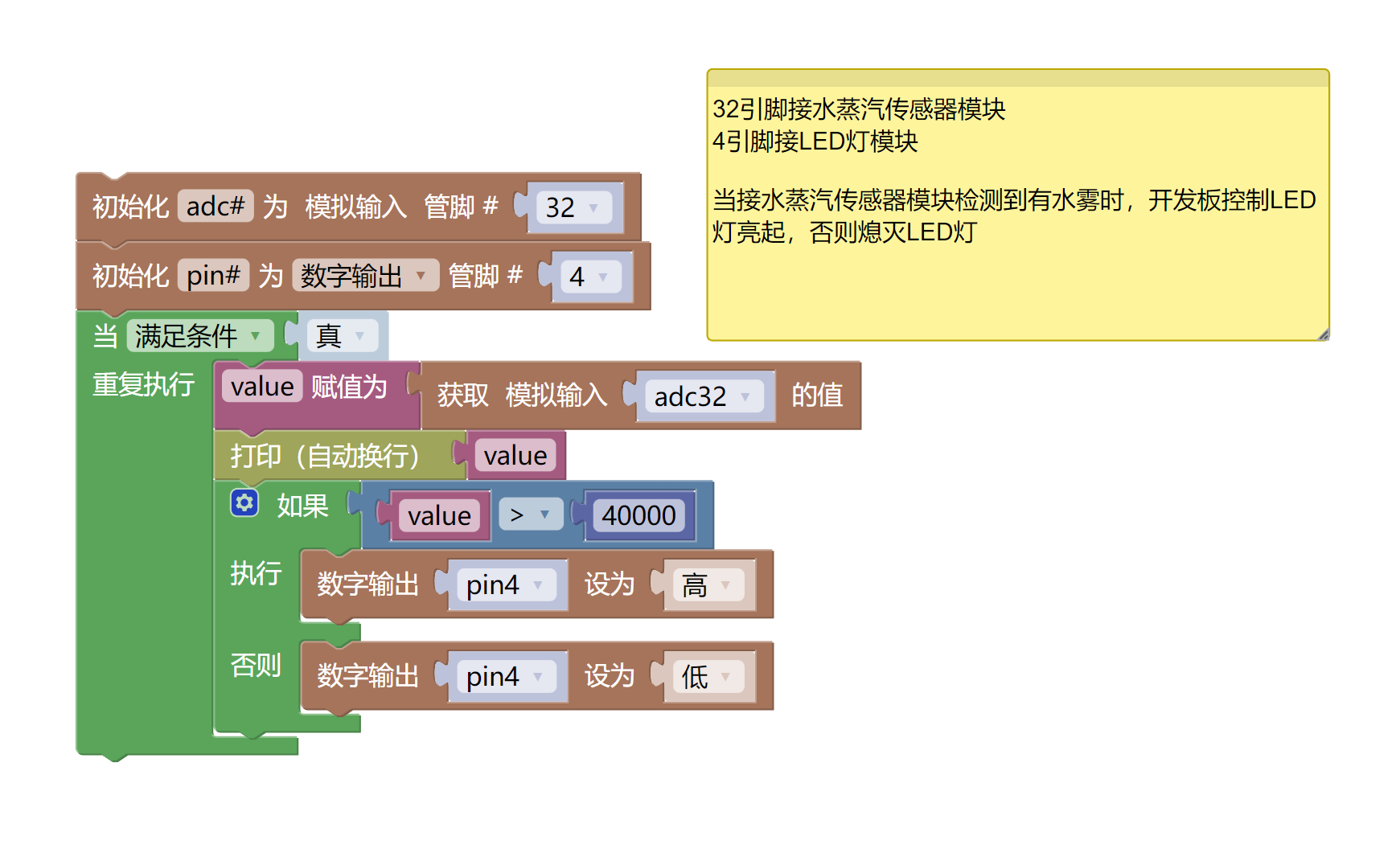

ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：

import machine

adc32 = machine.ADC(machine.Pin(32)) pin4 = machine.Pin(4, machine.Pin.OUT) while True: value = adc32.read_u16() print(value) if value > 40000: pin4.value(1) else: pin4.value(0)
