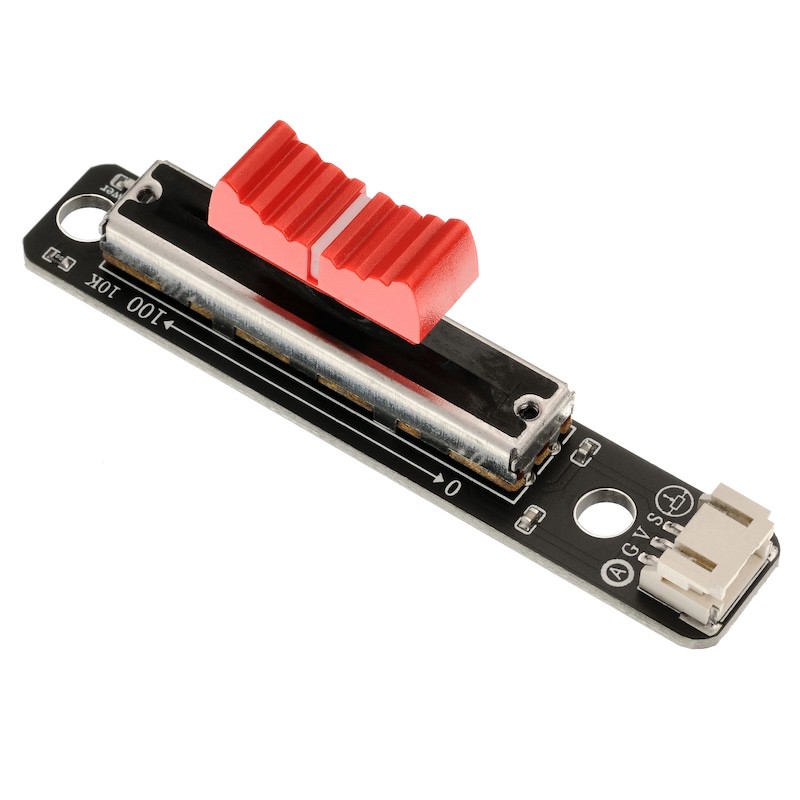

HS-S25-L 슬라이딩 밸런스터

1、소개

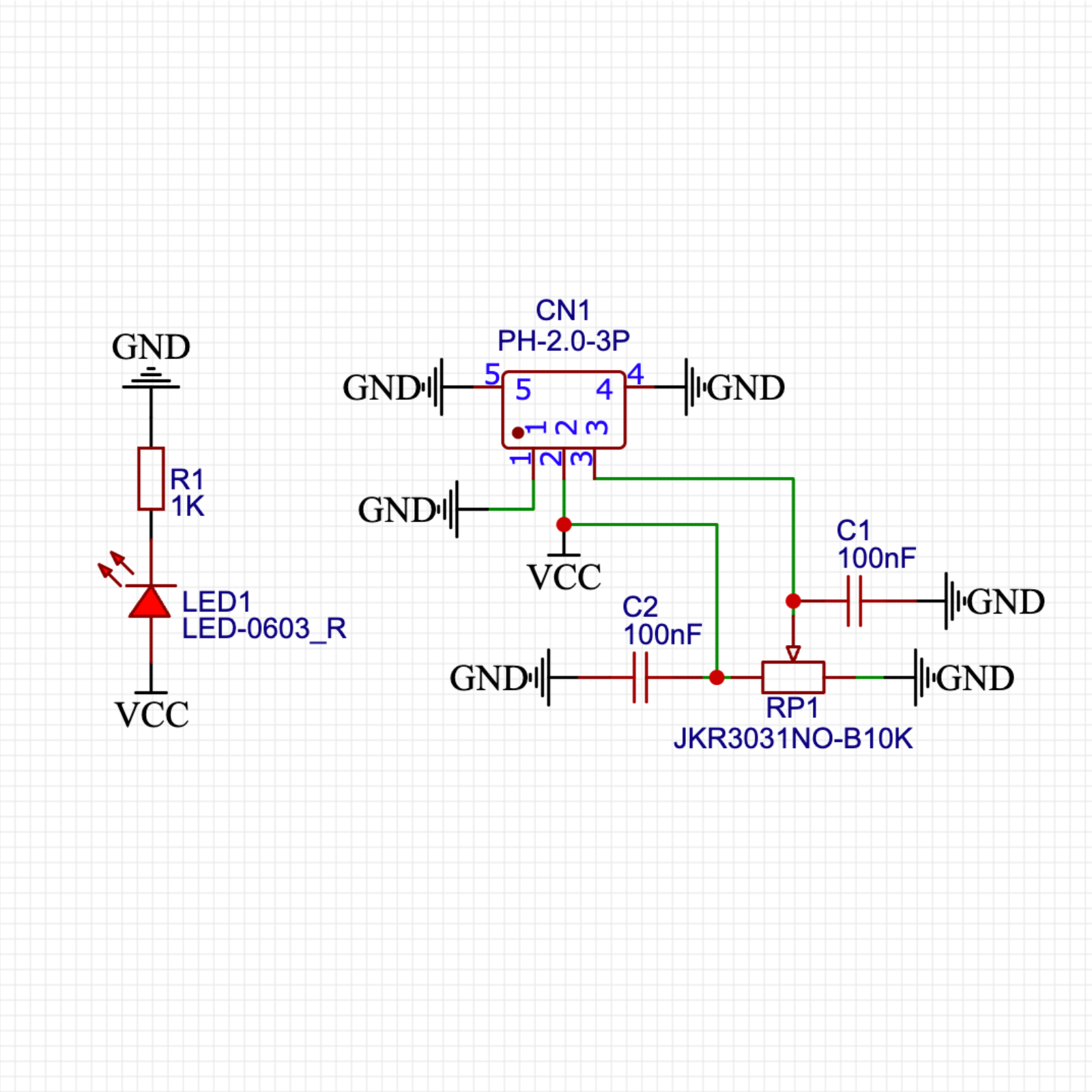

2、시뮬레이션 그래프

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결방식: PH2.0 케이블접속

• 설치방식: 더블스크루 고정

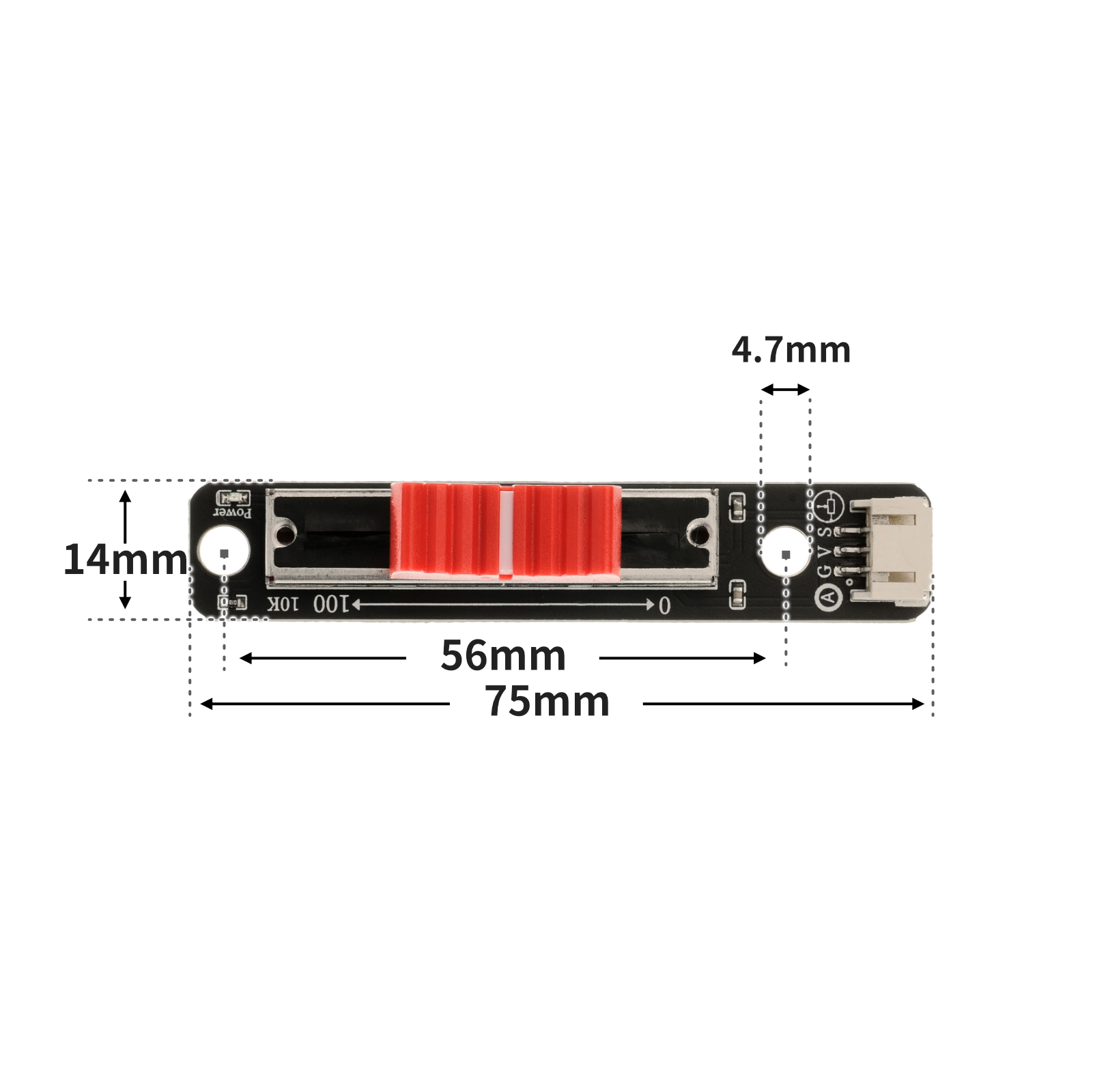

4、회로판 크기

5、아두이노 IDE 예제 프로그램이곳을 눌러 목차로 돌아가세요

Arduino UNO 그래픽 예제 프로그램:

volatile int sensorValue;

void setup(){
  Serial.begin(9600);
  sensorValue = 0;
  pinMode(A0, INPUT);
}

void loop(){
  //滑动电位器接A0；

  sensorValue = analogRead(A0);
  Serial.print("SensorValue is:");
  Serial.println(sensorValue);
  delay(100);

}

ESP32 Python 예제（Mixly IDE / 미스키에 적용됨）
（개발 보드를 선택한 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드 ）:

import machine
import time


adc32 = machine.ADC(machine.Pin(32))
while True:
print(adc32.read_u16())
time.sleep_ms(100)

6、미시치 Mixly 예제 프로그램(그래픽 언어)

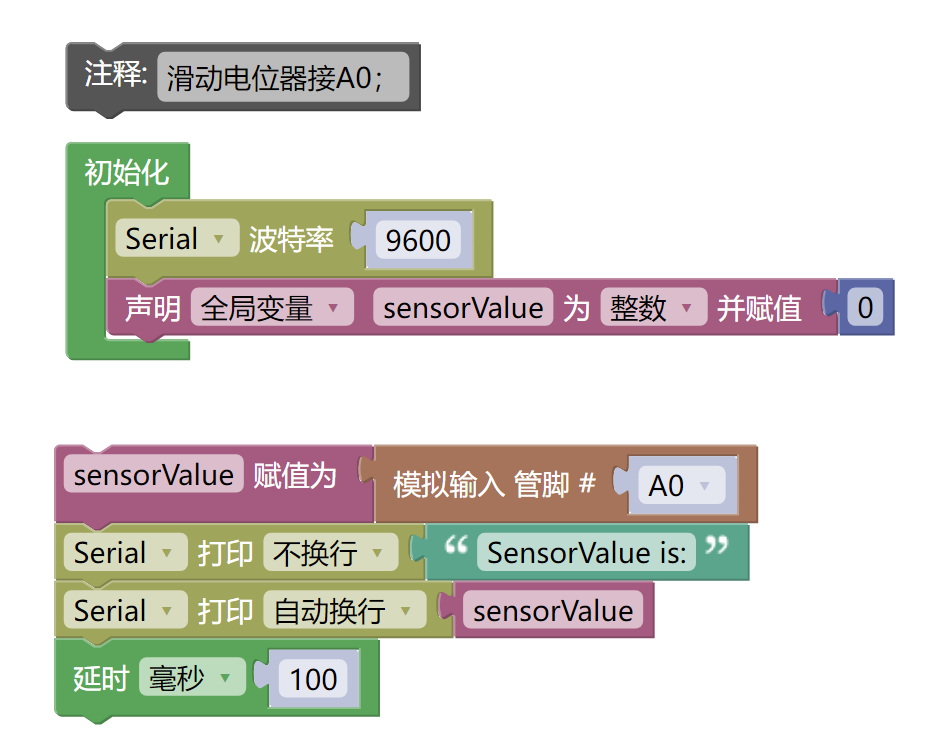

Arduino UNO 그래픽 예제 프로그램:다운로드 클릭

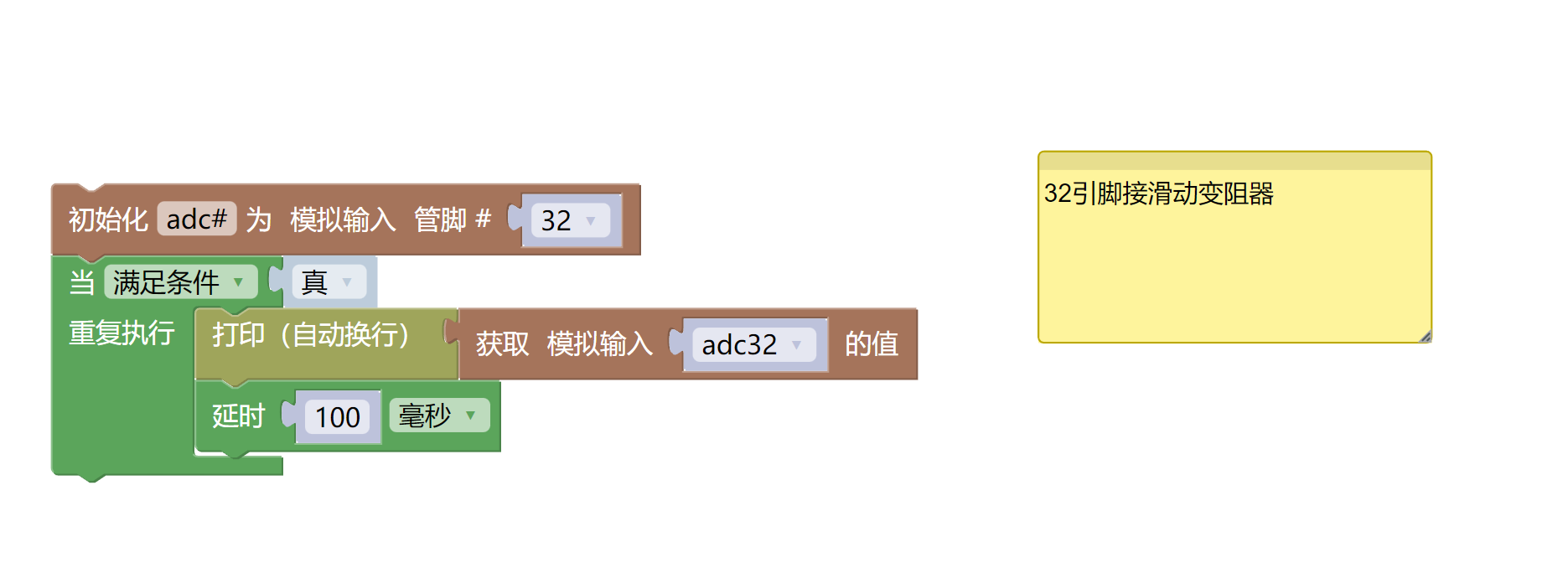

ESP32 Python 그래픽 예제 프로그램:다운로드 클릭

7、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• UNO-R3 개발 보드 *1

• UNO-R3 P 확장판 *1

• USB type-c 데이터 케이블 *1

• 회전编码기 모듈(HS-S25L)*1

• PH2.0 3P 두끈 단자 라인 *1

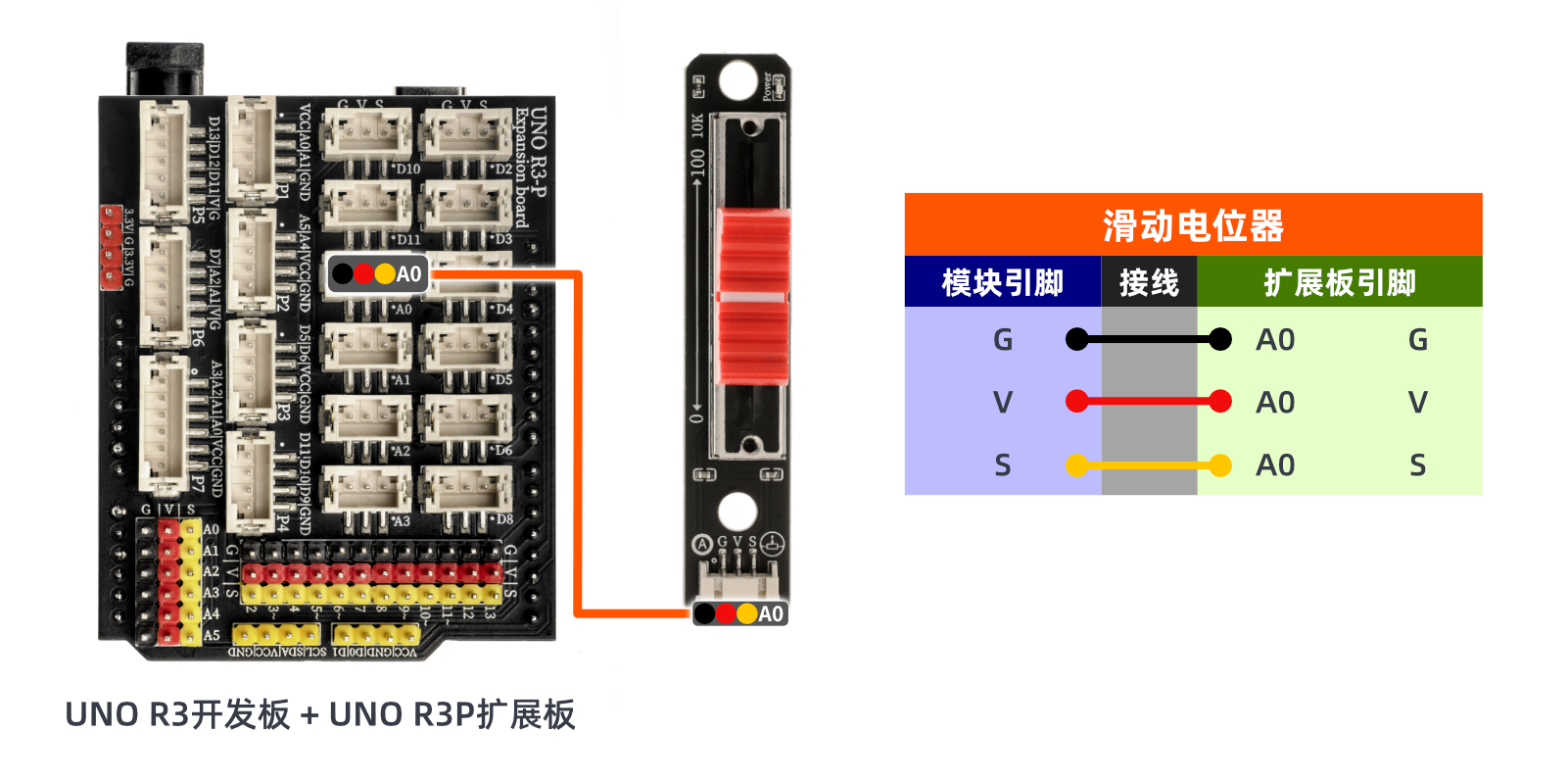

전기 연결도):

ESP32 Python 테스트 환경 구축

8、비디오教程

Arduino UNO 비디오 강의:点击查看

ESP32 Python 비디오 강의：

9、테스트결론

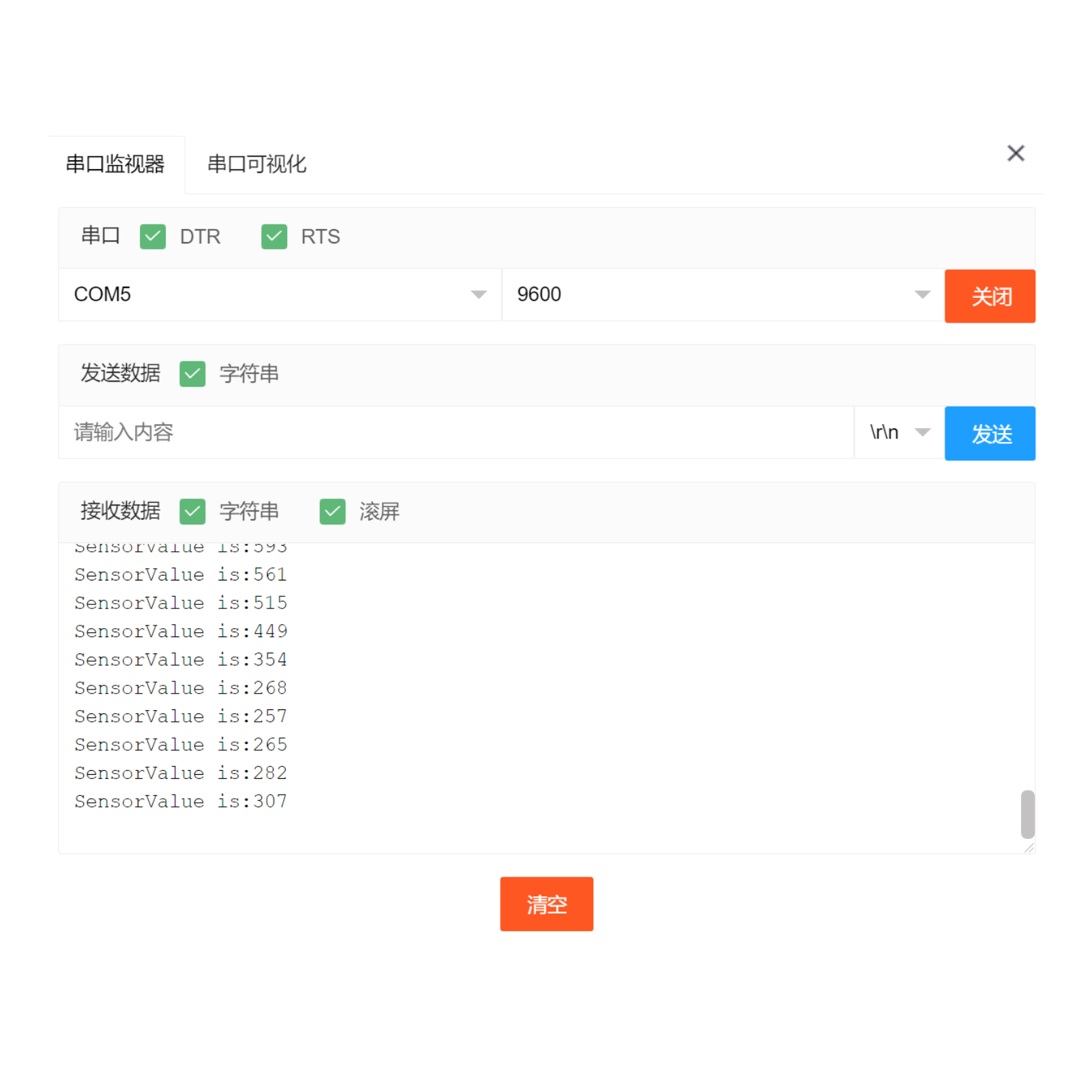

Arduino UNO 테스트 결과：

스ライ딩 저항기의 루프를 통해 모니터링 창에서 출력되는 모의 값의 수치가 변하는 것을 볼 수 있습니다.

ESP32 Python 테스트 결과:스ライ딩 저항기의 루프를 통해 모니터링 창에서 출력되는 모의 값의 수치가 변하는 것을 볼 수 있습니다.
