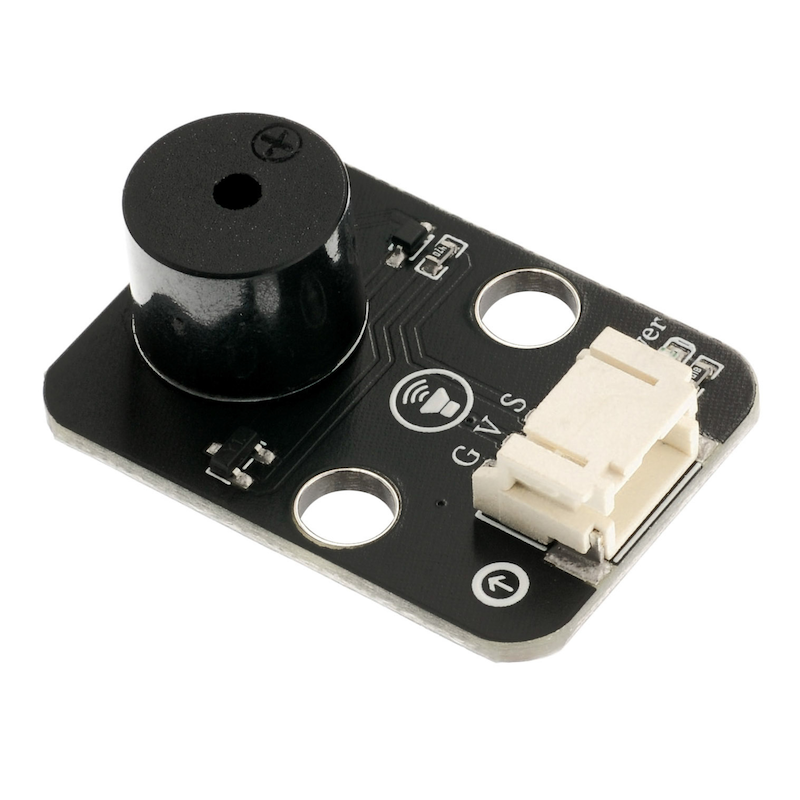

HS-F07-L 有源蜂鸣器

HS-F07-L 有源蜂鸣器

1、介绍

有些电器在电气状态下经常会发出嗡嗡声,这实际上来自蜂鸣器,学校里讨厌的铃声只是一个更大的蜂鸣器。有两种蜂鸣器,一个是主动蜂鸣器,另一个是被动蜂鸣器。 “主动”和“被动”并不是指是否需要提供电源,而是指有或没有内部振荡器的蜂鸣器。只要你给它通电,有源蜂鸣器就会发出嗡嗡声,但频率是固定的。无源蜂鸣器,是没有内部振荡器的蜂鸣器,在通电时,内部振荡器不会发出嗡嗡声,它需要 2~5 kHz 的方波驱动,然后不同频率的波形会发出相应的声音。蜂鸣器模块有三个管脚,其中标注‘-’的管脚接地(GND),中间的管脚接 5V ,(图中左侧)标注"S"的管脚接信号(数字 I/O)。

2、原理图

有源蜂鸣器-HS-F07-L 原理图 点击查看

3、模块参数

引脚名称

描述

G

GND(电源输入负极)

V

VCC(电源输入正极)

S

数字信号引脚

  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0 3P端子

  • 安装方式:双螺丝固定

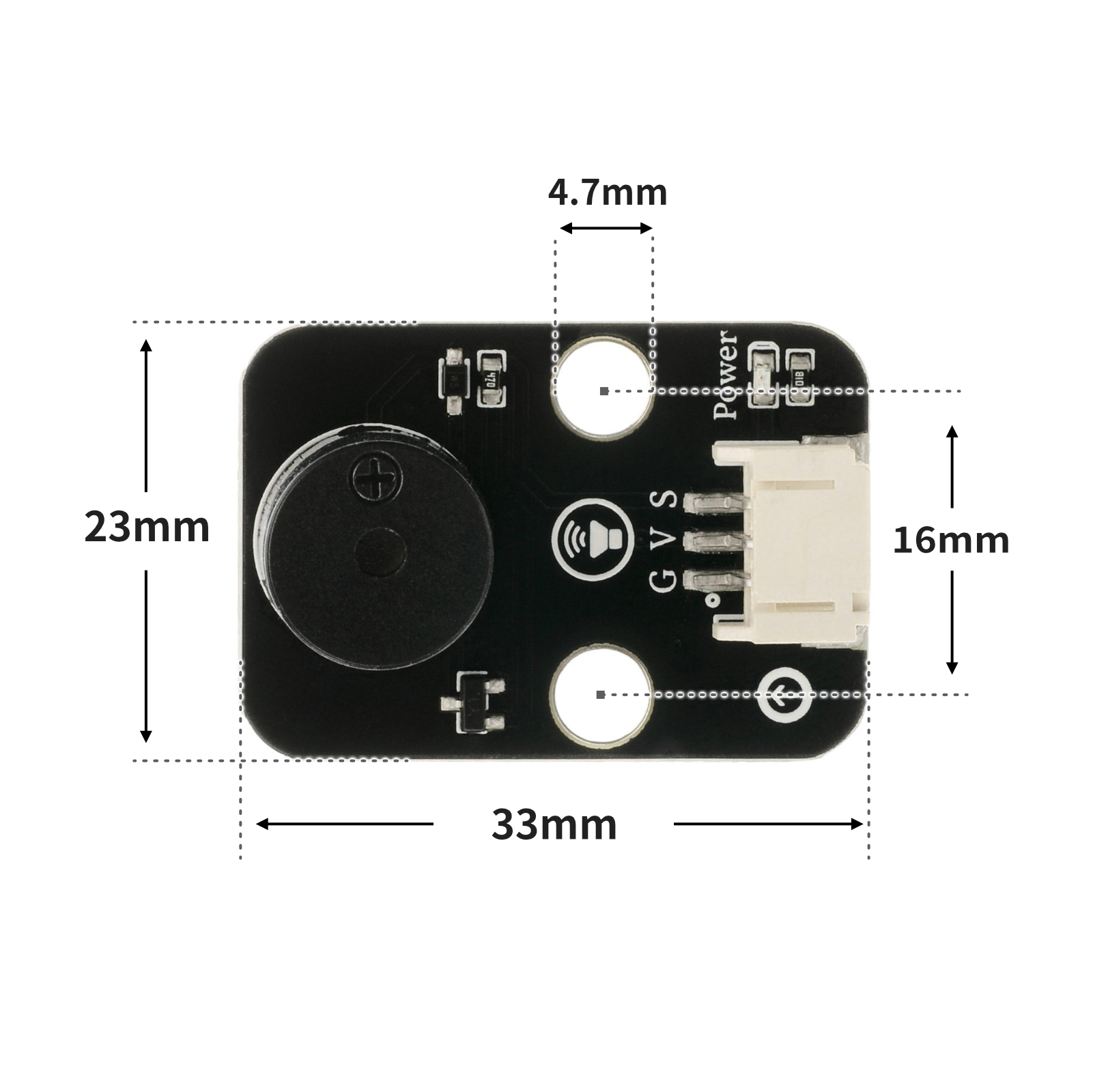

4、电路板尺寸

5、Arduino IDE示例程序

注意:程序上传时如果提示库文件报错,请先导入库文件!
Arduino IDE 库文件下载及导入教程:
点击查看

示例程序(UNO开发板):

/***********************************************************
 文件名:02_1activeBuzzer.ino
 描述:Arduino uno 控制蜂鸣器发出sos求救声。
 作者:chenzhiqiang
 日期:2022.10.15
 有源蜂鸣器模拟SOS信号\蜂鸣器:D6
***********************************************************/
int buzzerPin = 6; //定义数字D6引脚为控制蜂鸣器的引脚
void setup(){
 pinMode(buzzerPin, OUTPUT);//设置数字D6口模式,OUTPUT为输出
}
void loop(){
 my_3duan();//蜂鸣器频率快响三次
 delay(500);//设置延迟时间,500ms
 my_3chang();//蜂鸣器频率慢响三次
 delay(500);//设置延迟时间,500ms
 my_3duan();//蜂鸣器频率快响三次
 delay(500);//设置延迟时间,500ms
}
void my_3duan() {
 //蜂鸣器频率快响三次函数
 for (int i = 1; i <= 3; i = i + (1)) {
 digitalWrite(buzzerPin,HIGH);
 delay(200);
 digitalWrite(buzzerPin,LOW);
 delay(200);
 }
}
void my_3chang() {
 //蜂鸣器频率慢响三次函数
 for (int i = 1; i <= 3; i = i + (1)) {
 digitalWrite(buzzerPin, HIGH);
 delay(400);
 digitalWrite(buzzerPin, LOW);
 delay(400);
 }
}

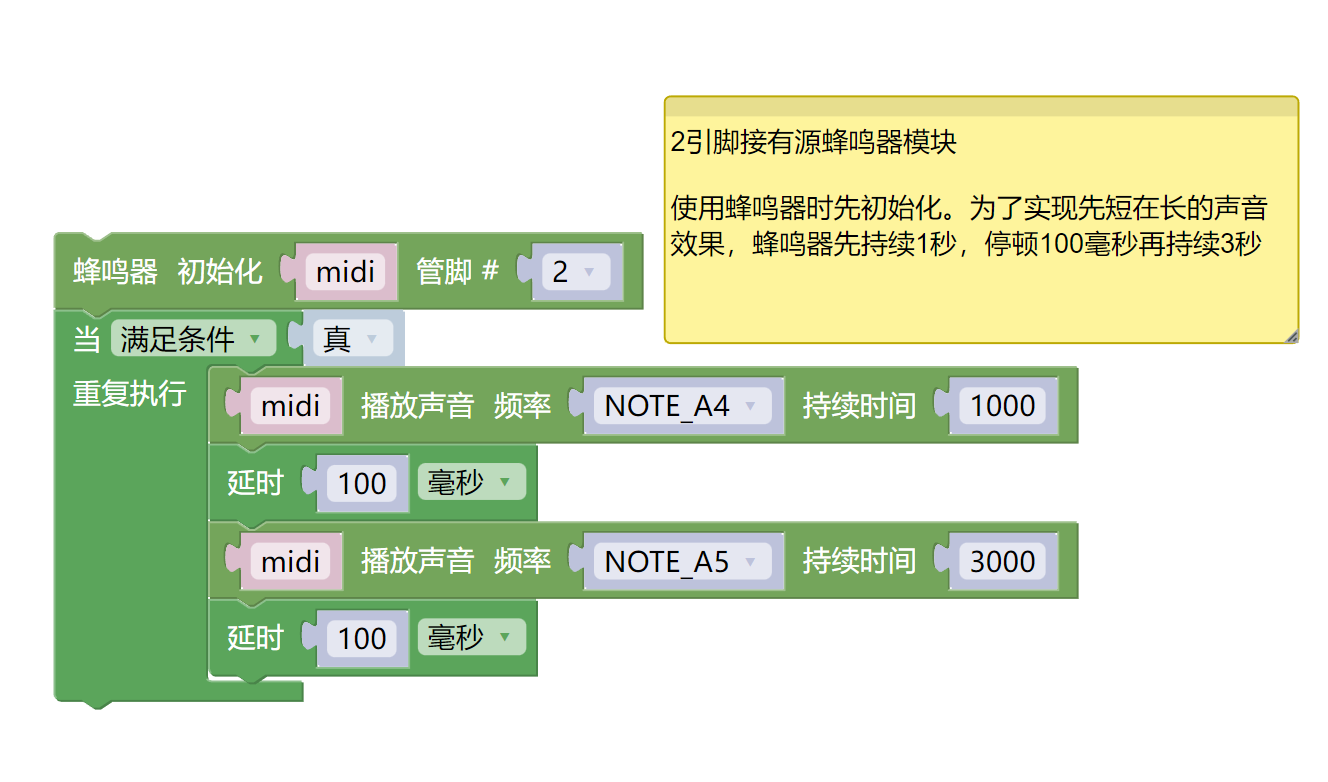

6、ESP32 Python 示例(适用于Mixly IDE /米思齐)

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:
点击查看

示例程序(ESP32-Python):

import music
import time


midi = music.MIDI(2)
while True:
midi.pitch_time(440, 1000)
time.sleep_ms(100)
midi.pitch_time(880, 3000)
time.sleep_ms(100)

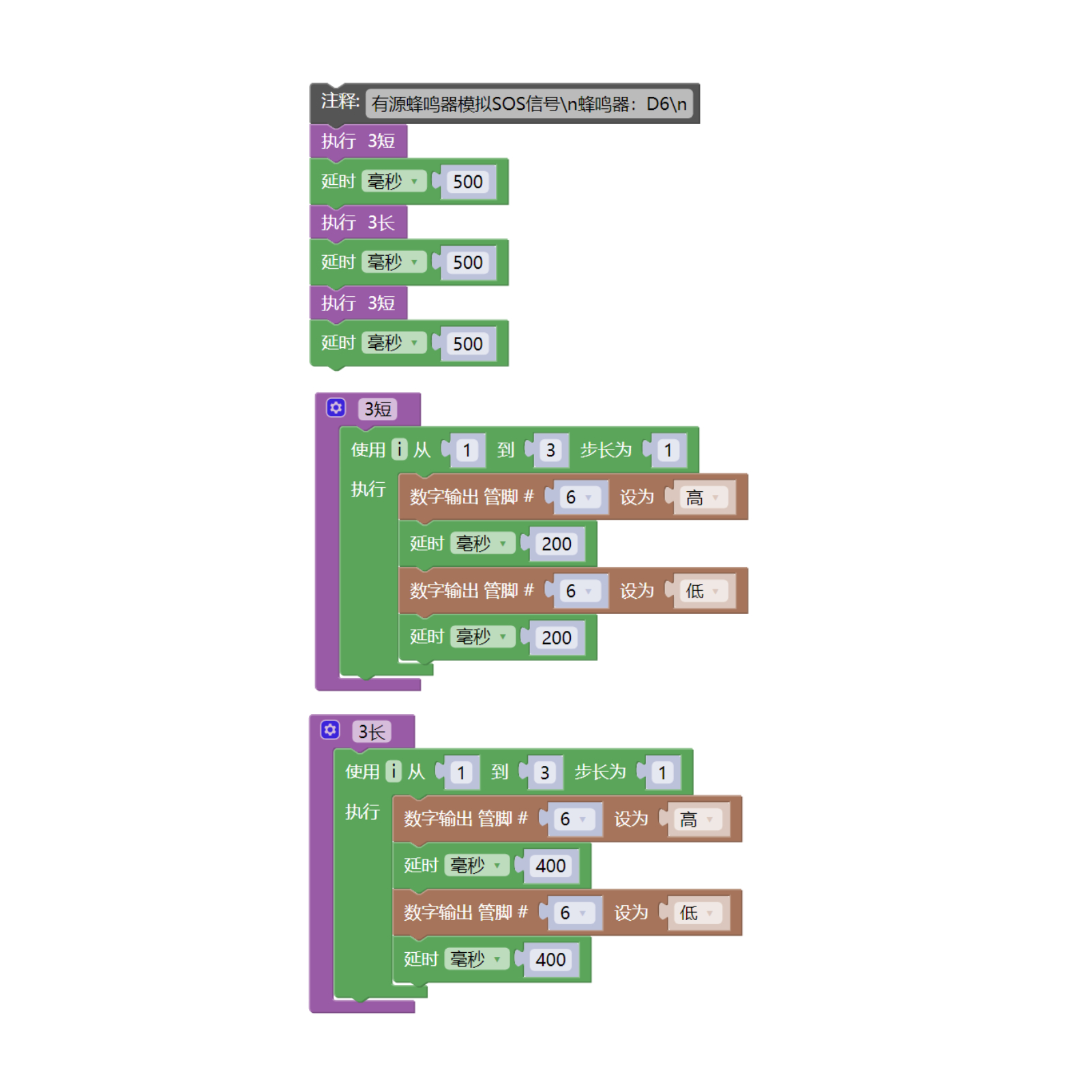

7、米思齐 Mixly 示例程序(图形化语言)

示例程序(UNO开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE Arduino库文件下载及导入教程:点击查看

示例程序(ESP32开发板):点击下载
注意:程序上传时如果提示库文件报错,请先导入库文件!
米思齐(Mixly)IDE ESP32库文件下载及导入教程:
点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1

  • HELLO STEM UNO R3 P 扩展板 *1

  • USB type-c 数据线 *1

  • 有源蜂鸣器模块(HS-F07L)*1

  • PH2.0 3P双头端子线 *1

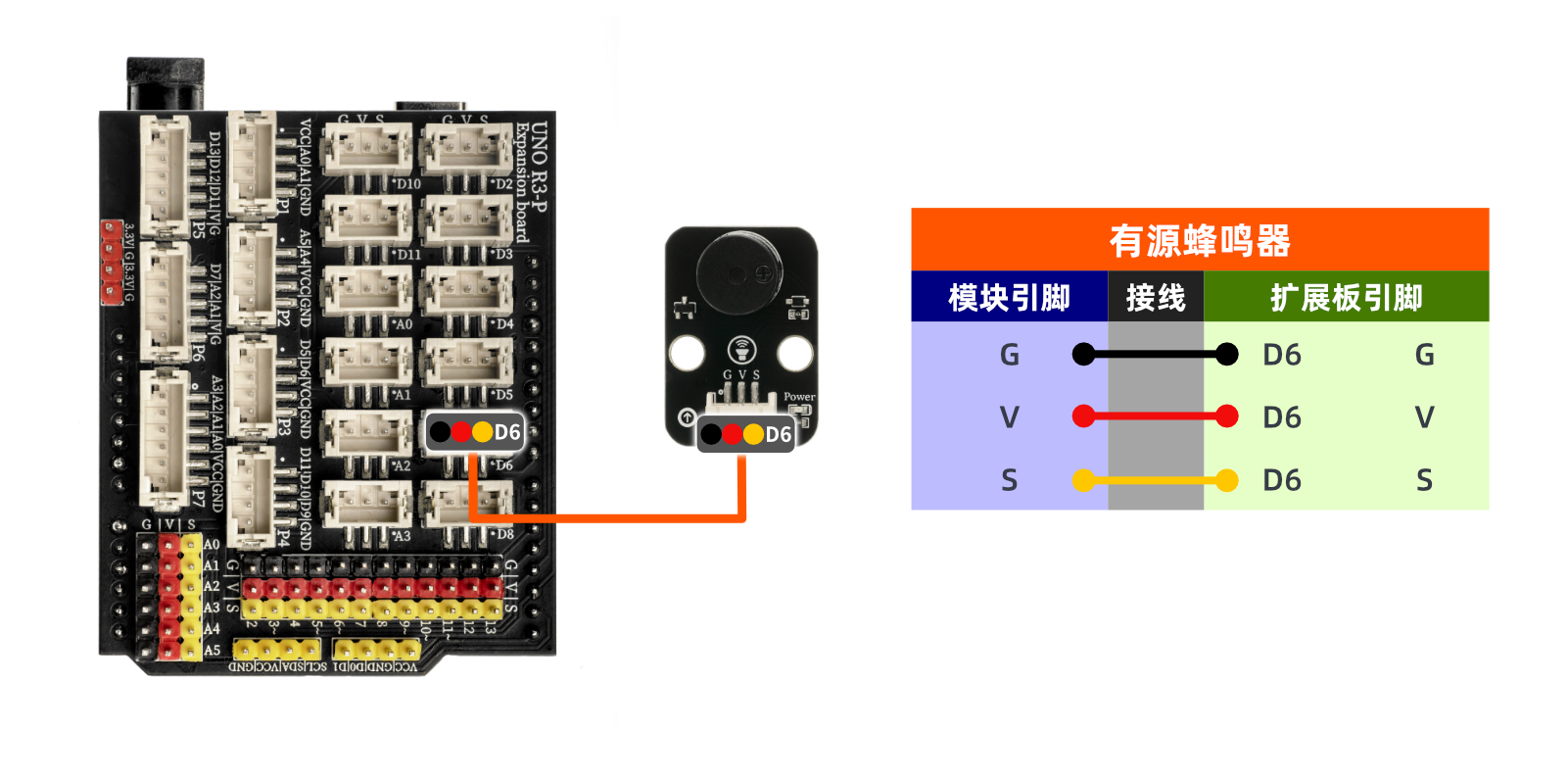

电路接线图:

ESP32 测试环境搭建

准备配件:待更新...

电路接线图:待更新...

9、视频教程

Arduino UNO视频教程点击查看

ESP32 Python视频教程:待更新

10、测试结论

Arduino UNO测试结论:

器件连接好线之后,将上述程序烧录到Arduino UNO 开发板之后,给 U+程序卡通电,有源蜂鸣器发出SOS求救声音。

ESP32 Python测试结论:

器件连接好线之后,将上述程序烧录到ESP32开发板之后,有源蜂鸣器发出SOS求救声音。
