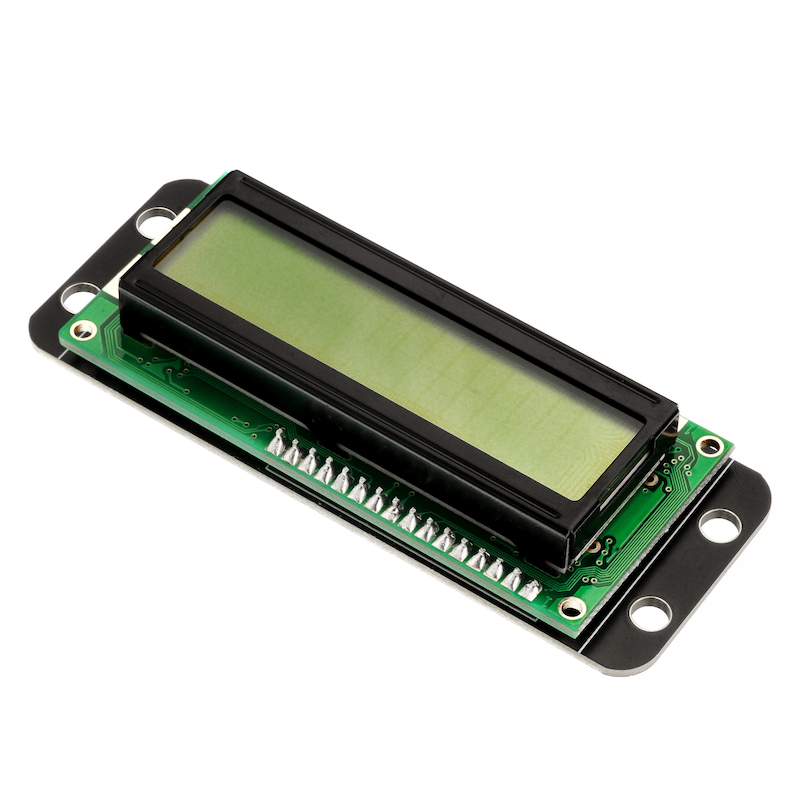

HS-F21-L LCD1602液晶 디스플레이

1、소개

아두이노의 I/O 포트 수가 제한적이기 때문에, LCD1602와 같은 장치를 직접 아두이노의 I/O 포트로 드라이브하면 많은 I/O 포트 자원이 소모되고 다른 장치와의 연결에도 불리합니다. IIC LCD1602 콘버터 보드는 필요한 I/O 인터페이스를 크게 줄일 수 있습니다. 원래의 1602 스크린은 7개의 I/O 포트가 필요했습니다. 우리가 개발한 이 모듈은 5개의 I/O 포트를 절약해 드립니다. 아두이노 초보자들에게는 복잡한液晶 드라이버 회로 연결에 대한 고민이 필요 없습니다. 두 개의 전선만으로 데이터 표시를 수행할 수 있으며, 다른 IIC 장치와도 연결할 수 있어 데이터 기록 및 표시를 쉽게 할 수 있습니다.

2、시뮬레이션 그래프

LCD1602液晶屏-HS-F21-L 원리도点击查看

3、모듈 매개변수

핀 이름	설명
GND	GND(전원 입력 부정极)
VCC	VCC(전원 입력 정극)
SDA	양방향 데이터 통신 패인
SCL	시계 신호 통신 패인

전원전압: 3.3V / 5V
연결 방식: PH2.0 4P 핀 라인
설치 방식：네 스크루 고정（레고 호환）

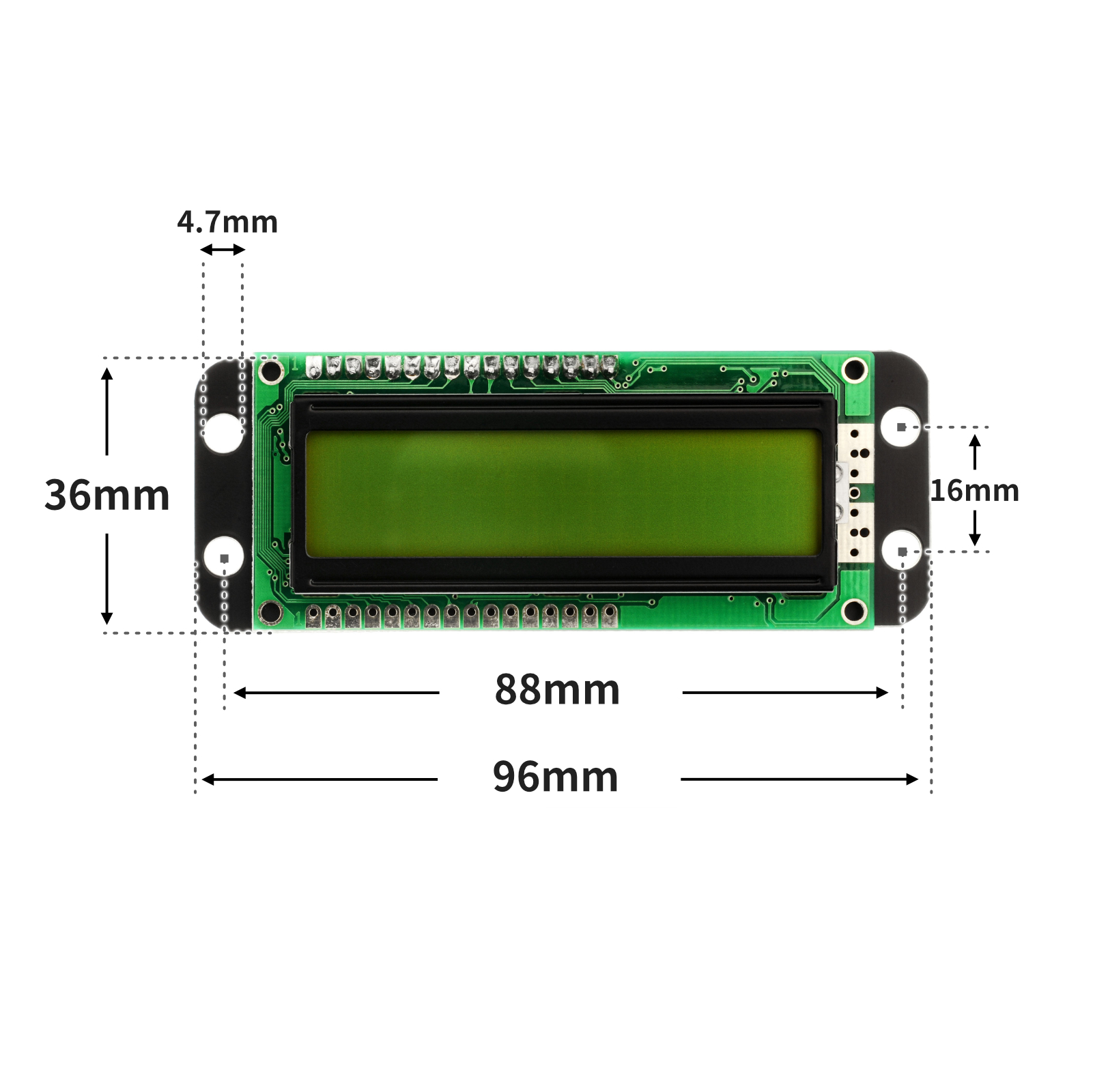

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C mylcd(0x27,16,2);

void setup(){
  mylcd.init();
  mylcd.backlight();
  mylcd.clear();
  mylcd.setCursor(1-1, 1-1);

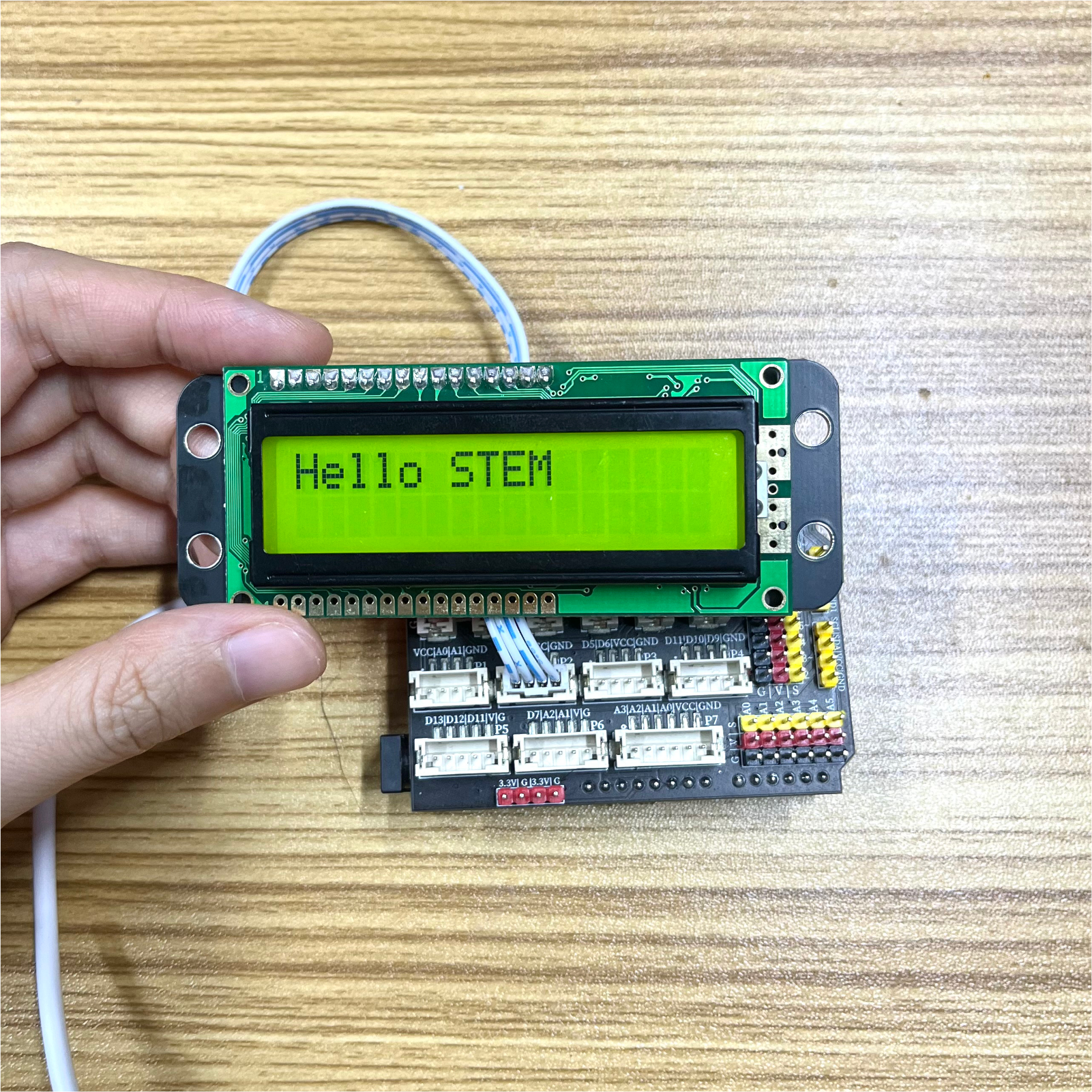

  mylcd.print("Hello STEM");
}

void loop(){

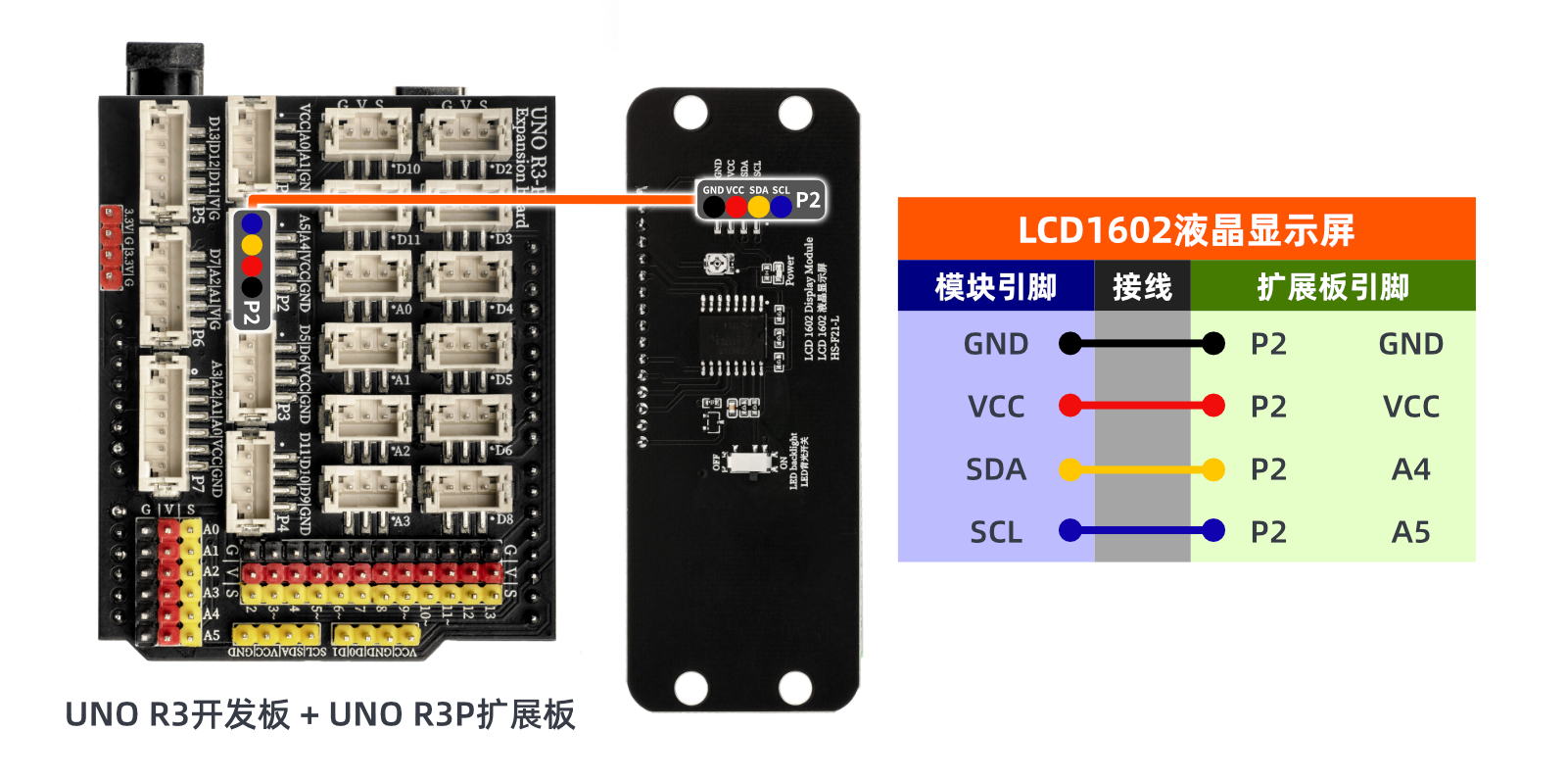

  //液晶显示屏接开发板IIC
  //scl引脚接开发板scl（A5），SDA引脚接开发板SDA（A4）；
  //用螺丝刀调节液晶显示屏显示字体亮度。

}

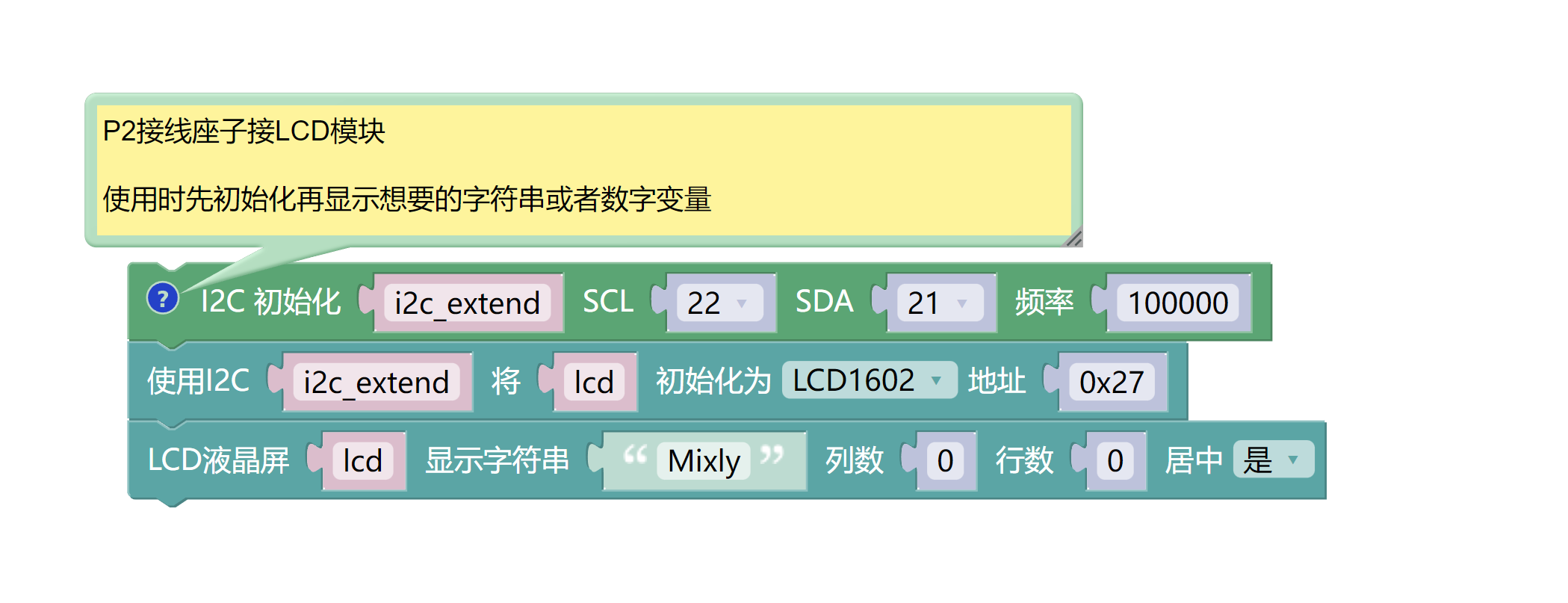

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine import i2clcd

i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000) lcd = i2clcd.LCD(i2c_extend,lcd_width=16,i2c_addr=0x27) lcd.shows('Mixly',column = 0,line = 0,center = True)
