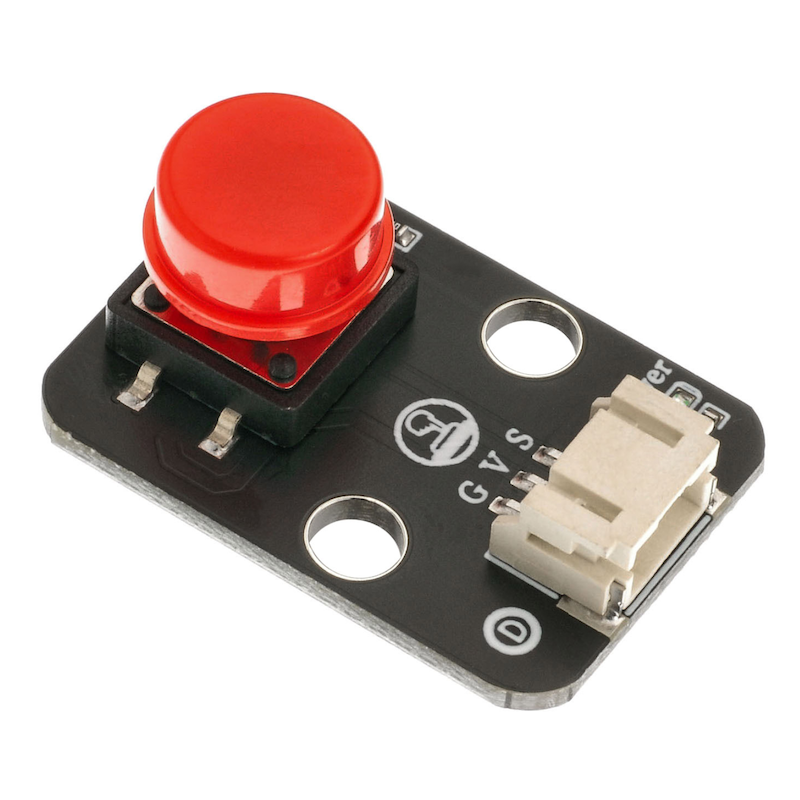

HS-KEY1-L 按键开关模块

1、介绍

按键也称之为轻触开关，使用时以满足操作力的条件向开关操作方向施压，开关闭合接通；当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。如图，正常情况下，按键的 1和2、3和4 脚是相连的；当我们按下按键时，四个脚相互接通；松开按键时，恢复正常状态。我们的模块正常连接上后，模块的红色power灯亮起，当按键按下时，模块输出低电平，松开后，输出高电平。

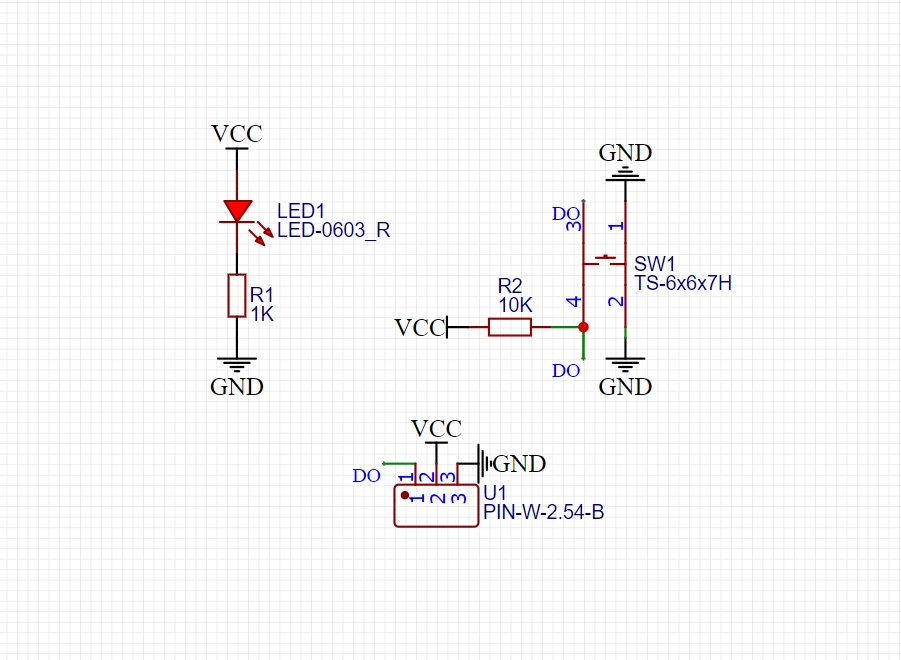

2、原理图

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：积木固定

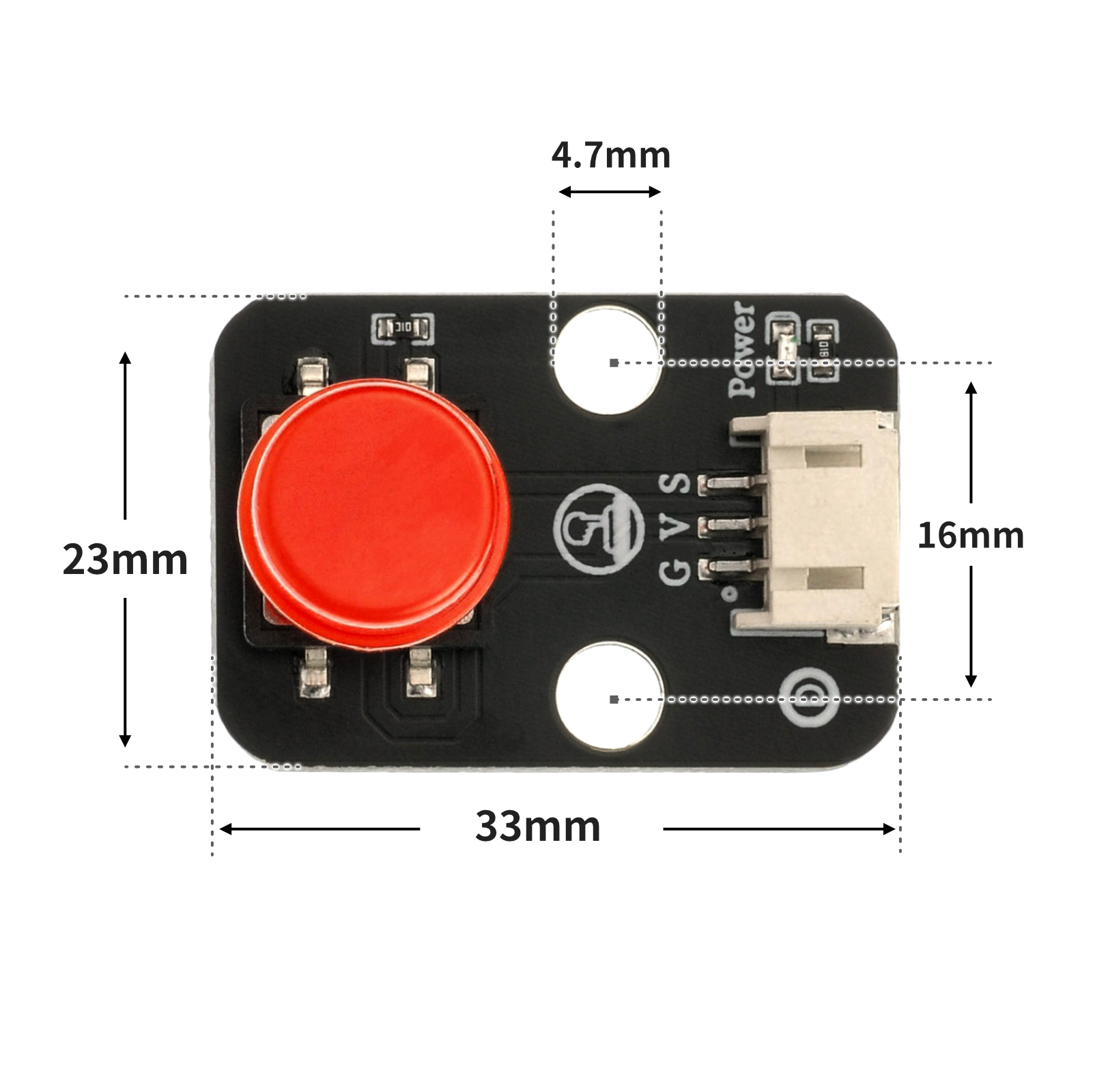

4、电路板尺寸

5、Arduino IDE示例程序

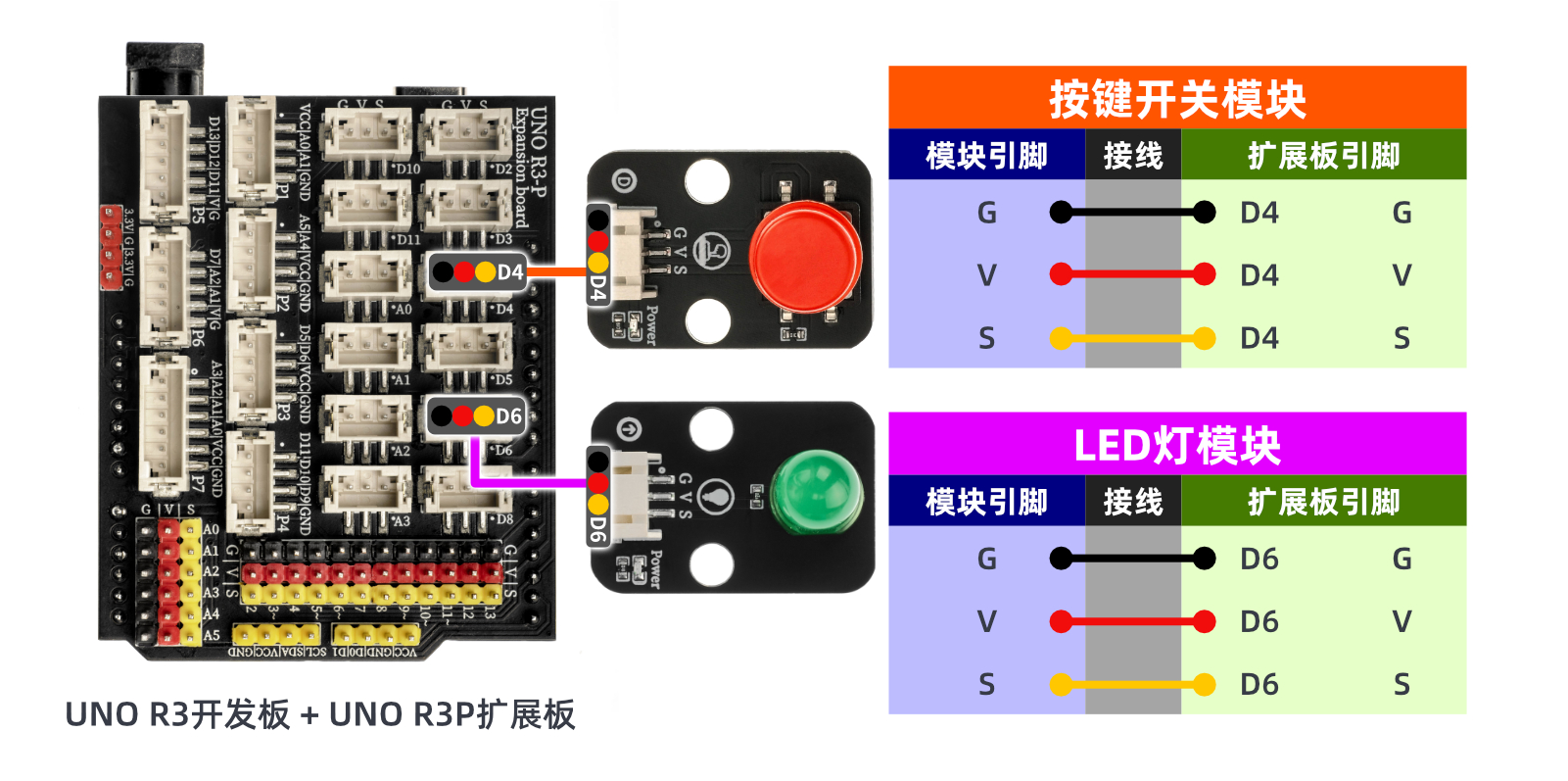

Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：

void setup(){
 Serial.begin(9600);
 pinMode(4, INPUT);
 pinMode(6, OUTPUT);
}
void loop(){
 if (digitalRead(4) == LOW) {
 digitalWrite(6,HIGH);
 } else {
 digitalWrite(6,LOW);
 }
 Serial.println(digitalRead(4));
}

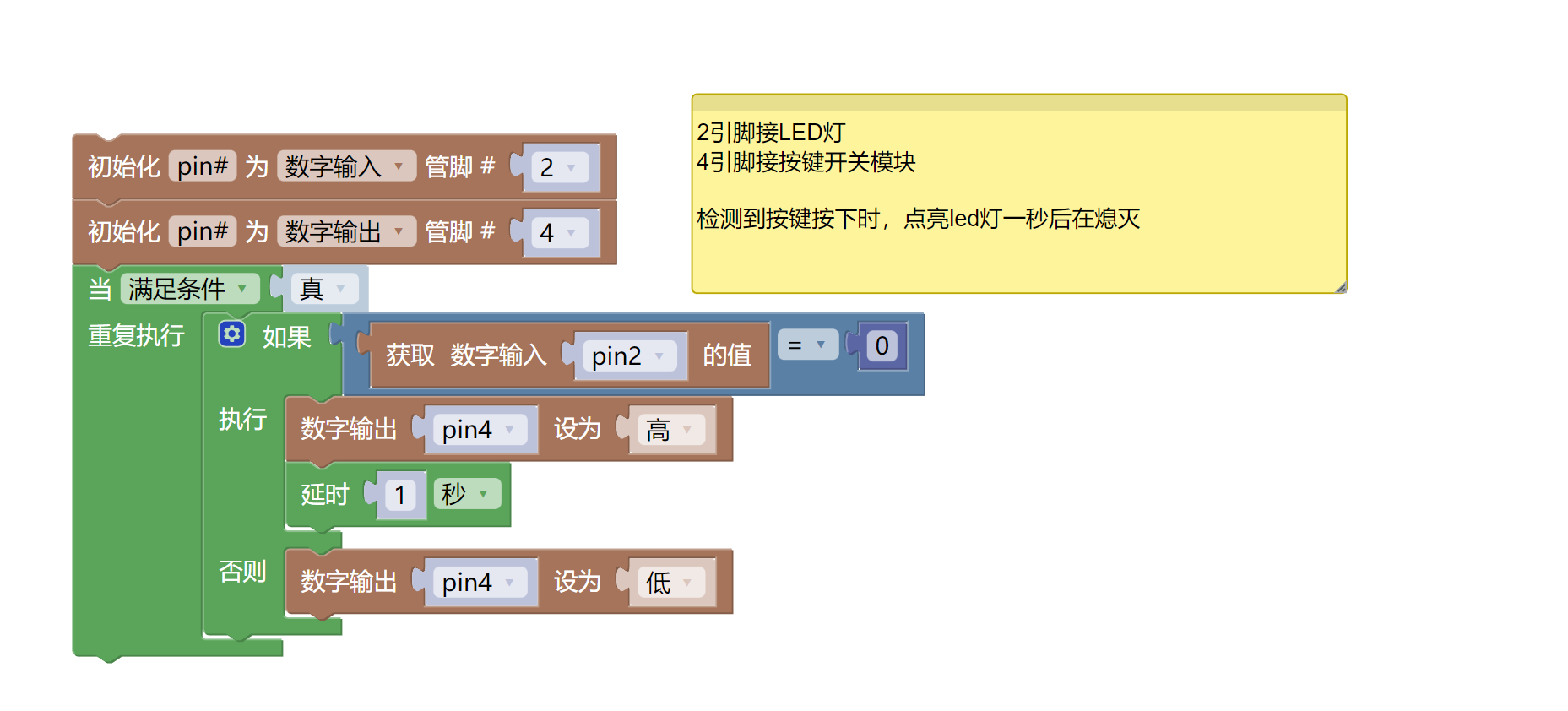

ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 0:
        pin4.value(1)
        time.sleep(1)
    else:
        pin4.value(0)
