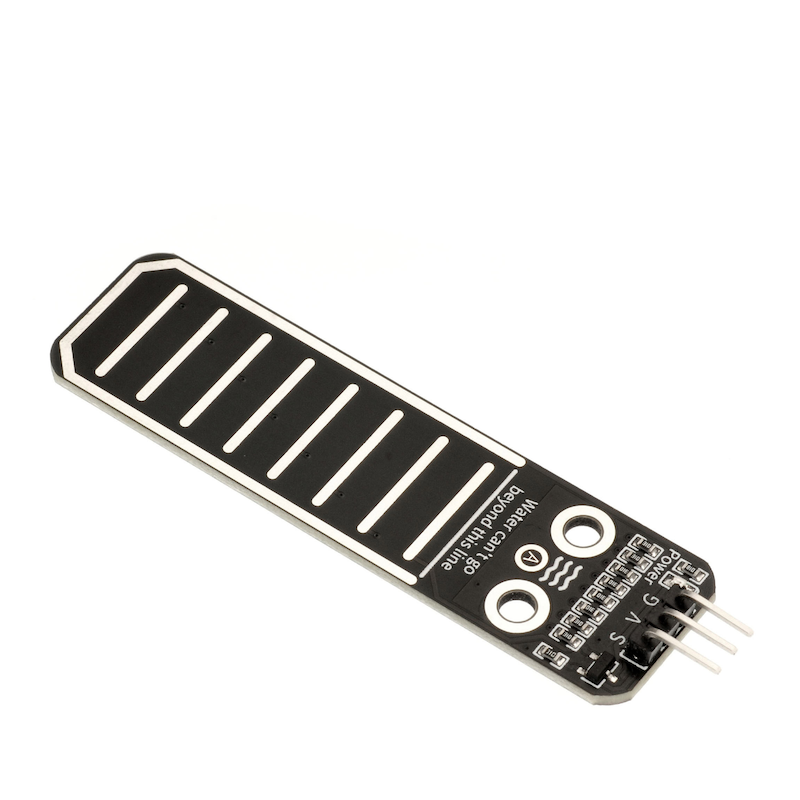

HS-S37A 水位传感器

1、介绍

水位传感器专为水深检测而设计，可广泛用于感应降雨，水位，甚至液体泄漏。当将水位传感器放入水中时，水位没过铜线越多模拟值越大，读取水深传感器模块的模拟值，在串口打印出来，如需知道水深，我们直接将传感器放探测部分前面的一点点放入水中，这样我们就可以知道刚放入水中时的模拟值，知道这个值之后我们可以得出一个公式：当前模拟值为CA ，放入水下时的模拟值为DA，水深 =（CA-DA）/100。

2、原理图

水深传感器-HS-S37A 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	模拟信号引脚

供电电压：3.3V / 5V
连接方式：2.54mm排针
安装方式：双螺丝固定

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

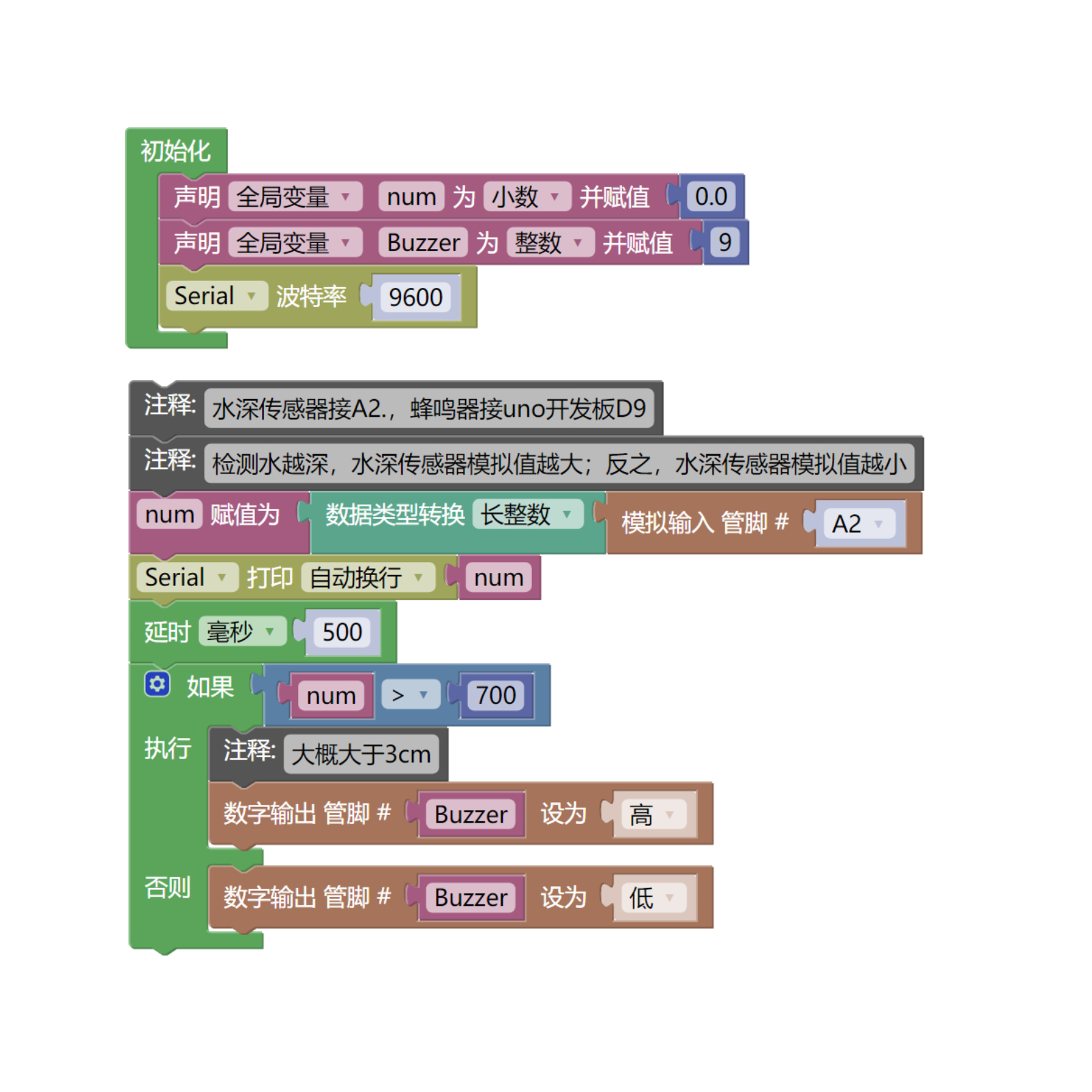

示例程序（UNO开发板）：

volatile float num;
volatile int Buzzer;

void setup(){
  num = 0.0;
  Buzzer = 9;
  Serial.begin(9600);
  pinMode(A2, INPUT);
}

void loop(){

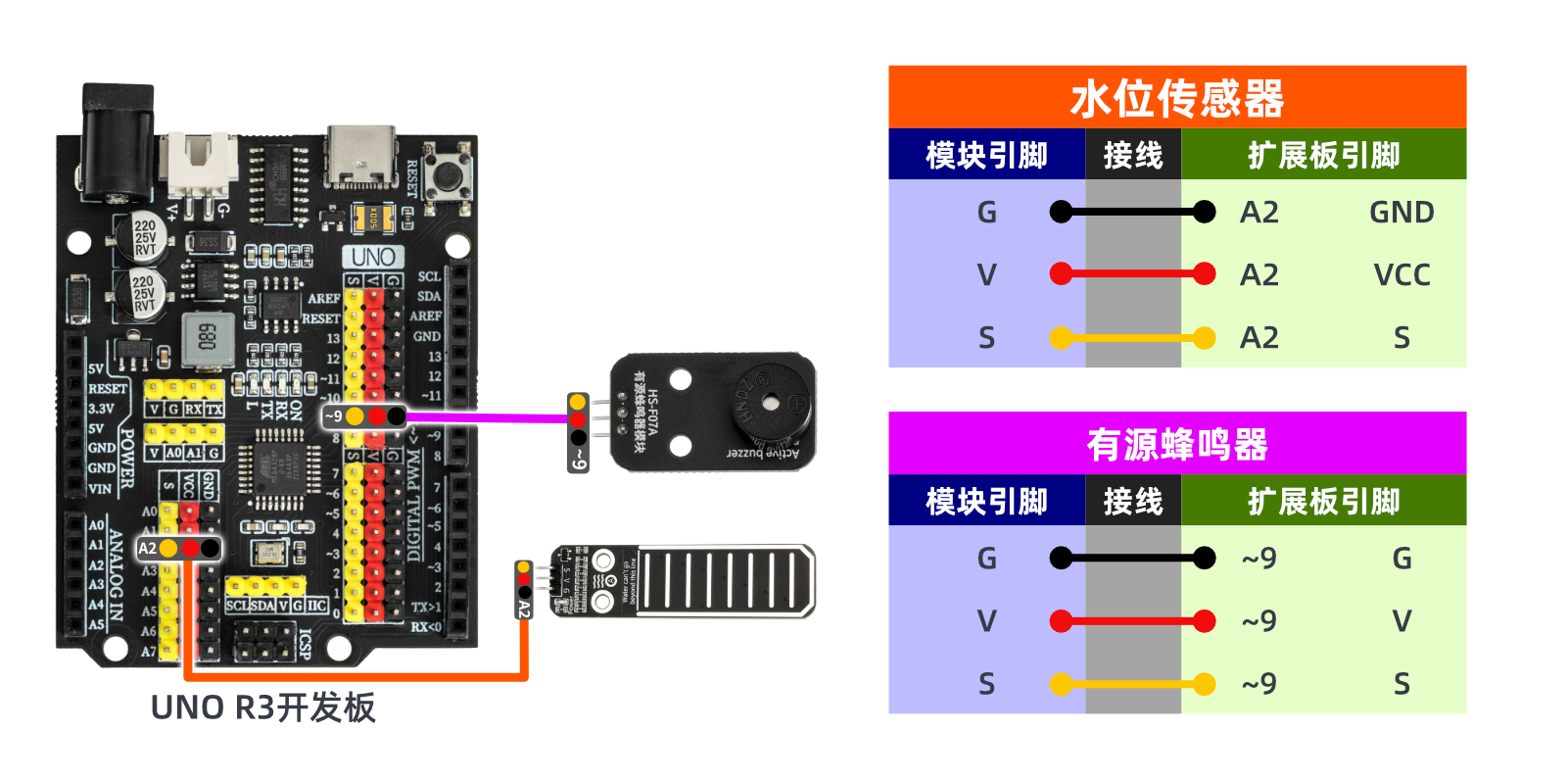

  //水深传感器接A2.，蜂鸣器接uno开发板D9
  //检测水越深，水深传感器模拟值越大；反之，水深传感器模拟值越小
  num = long(analogRead(A2));
  Serial.println(num);
  delay(500);
  if (num > 700) {
    //大概大于3cm
    pinMode(Buzzer, OUTPUT);
    digitalWrite(Buzzer,HIGH);

  } else {
    pinMode(Buzzer, OUTPUT);
    digitalWrite(Buzzer,LOW);

  }

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

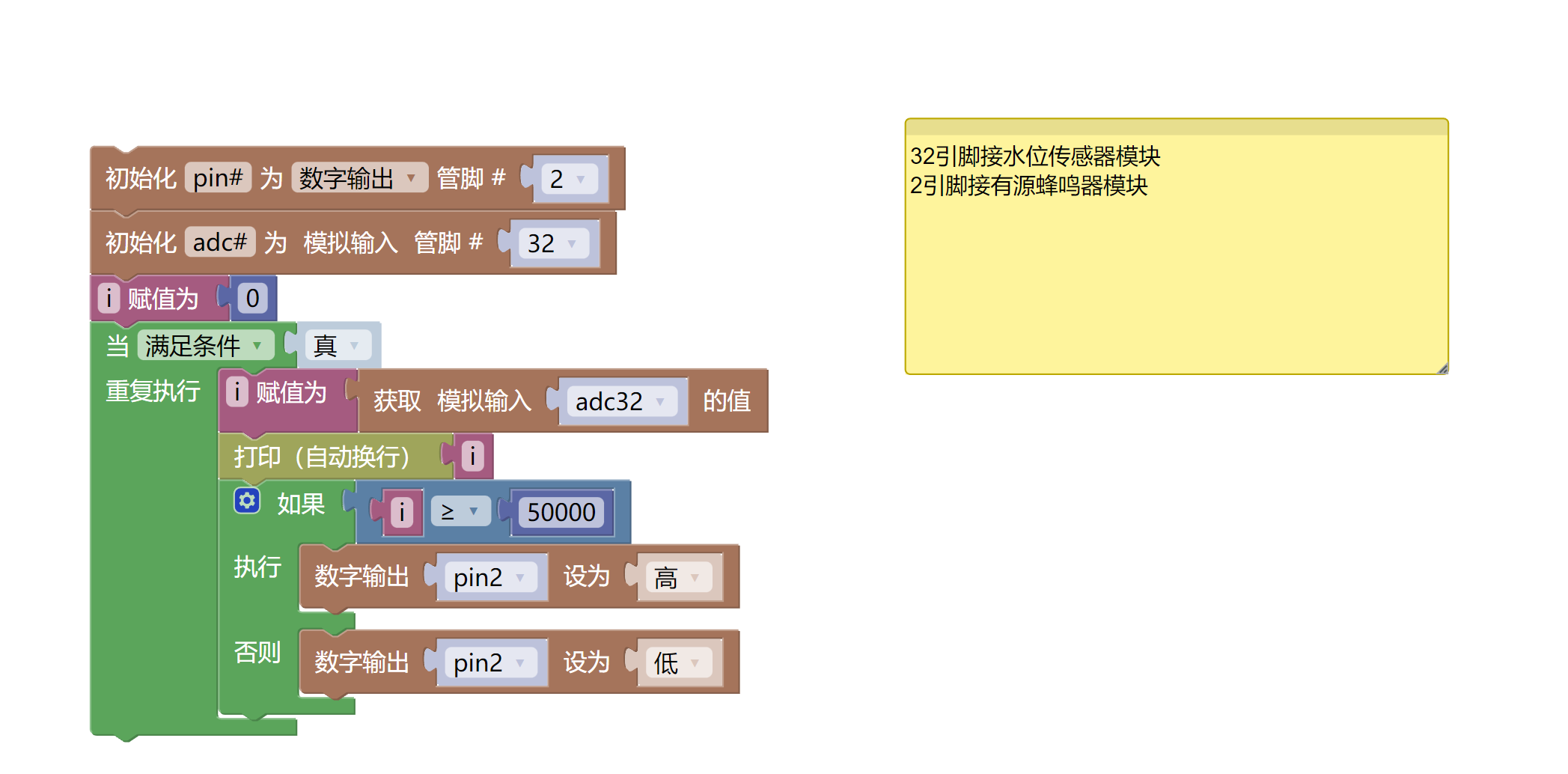

示例程序（ESP32-Python）：

import machine


pin2 = machine.Pin(2, machine.Pin.OUT)
adc32 = machine.ADC(machine.Pin(32))
i = 0
while True:
    i = adc32.read_u16()
    print(i)
    if i >= 50000:
        pin2.value(1)
    else:
        pin2.value(0)
