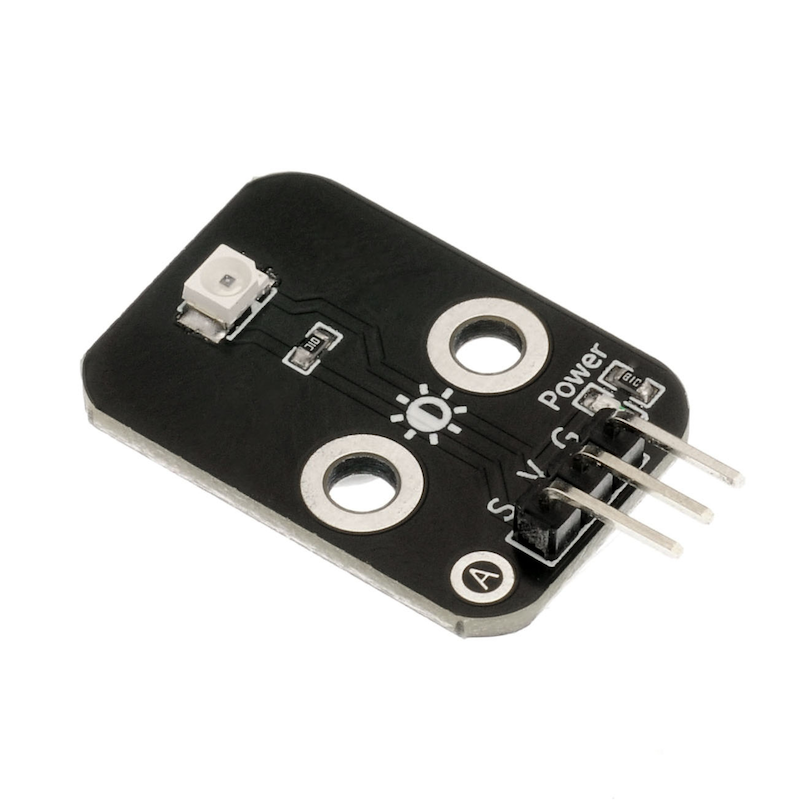

HS-S20B 环境亮度传感器

1、介绍

环境亮度传感器，又称环保型光敏电阻。替代光敏电阻 CdS，符合 RoHS 指令/无铅/无镉。特制滤光环氧树脂封装，光谱响应特性类似于人眼；随光照度变化线性输出；具有一定的温度稳定性；低暗电流，低工作照度；可广泛应用于各种光控电路，比如控制和调节灯光，调节背景光，如电视，PDA，照相机，LCD/LED 显示器和移动电话等；控制玩具和照明设备。环境亮度传感器对环境光线最敏感，一般用来检测周围环境的光线亮度等 。

2、原理图

环境亮度传感器-HS-S20B 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：2.54mm排针

• 安装方式：双螺丝固定

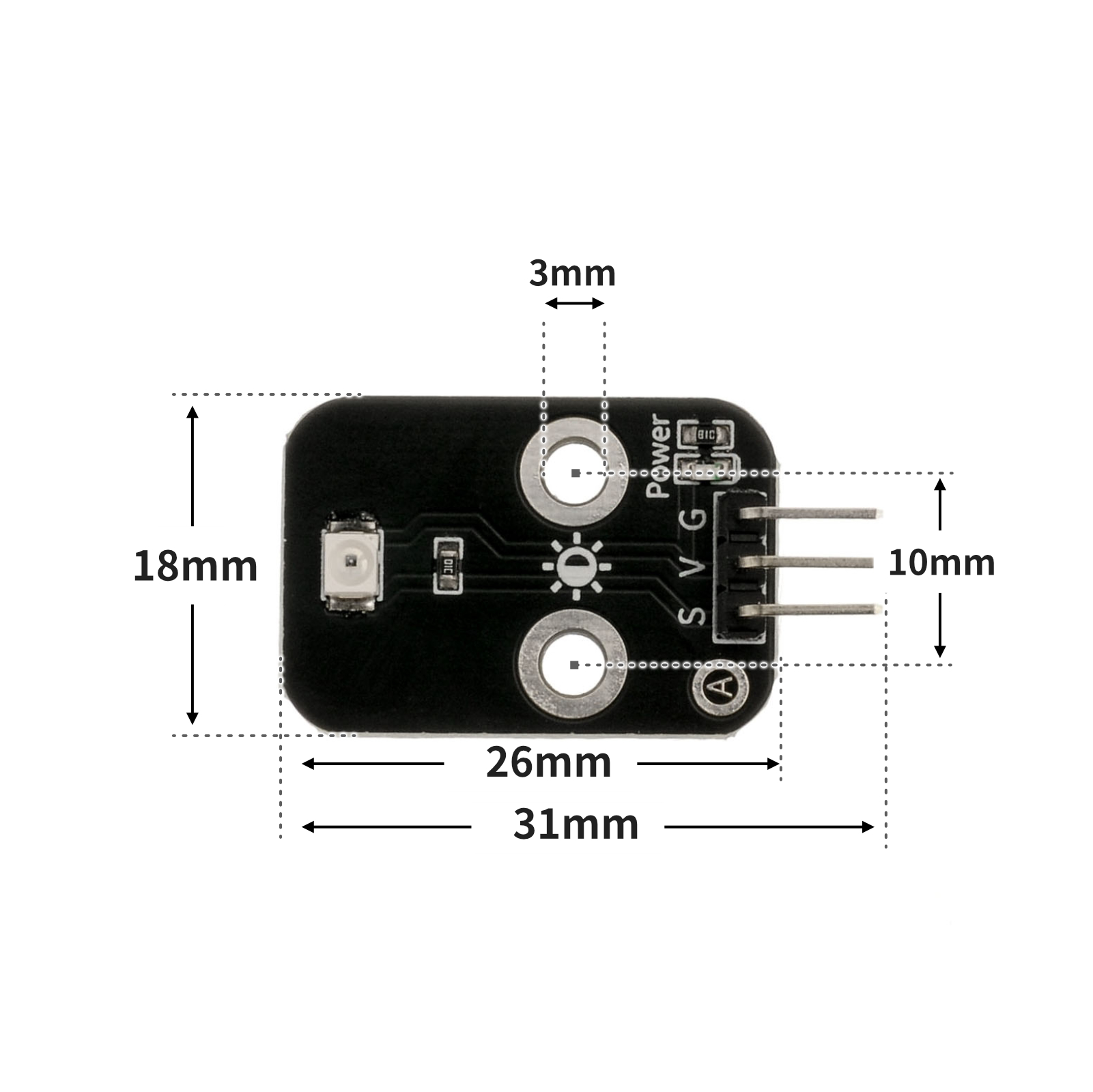

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

volatile int sensorValue;
volatile int light;

void setup(){
  sensorValue = 0;
  light = 0;
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  //环境亮度传感器接A0；led灯模块接D9；
  //当手遮住光敏传感器时，显示数值将变小，led灯变亮；当光线变强时，显示数值将变大，led灯变暗；

  sensorValue = analogRead(A0);
  light = (map(sensorValue, 0, 1015, 255, 0));
  Serial.print("  A0=");
  Serial.print(sensorValue);
  Serial.print("  light=");
  Serial.println(light);
  delay(5);
  analogWrite(9, light);

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
from mixpy import math_map


value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
    value = adc32.read_u16()
    light = (math_map(value, 0, 65535, 65535, 0))
    pwm2.duty_u16(int(light))

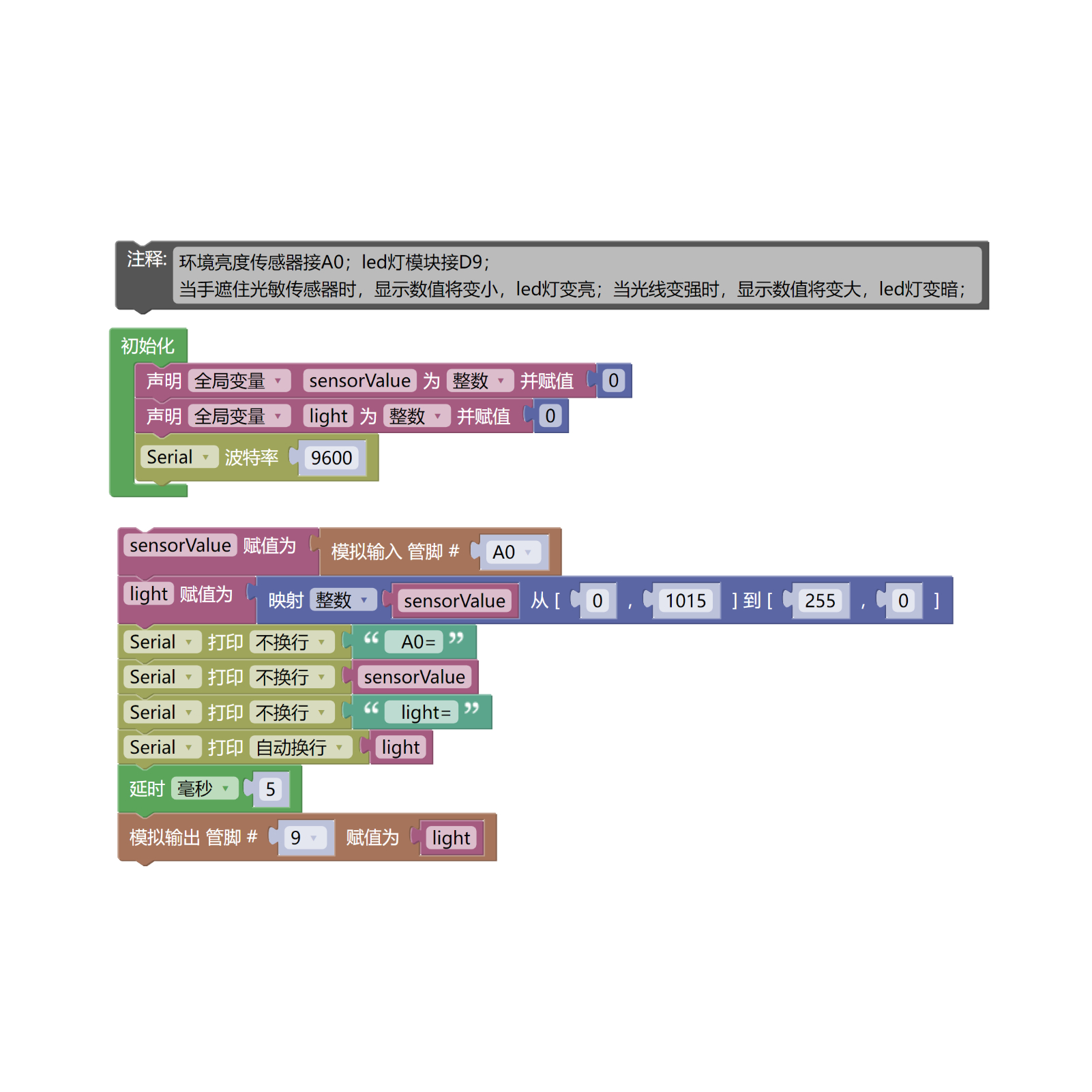

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1

• USB type-c 数据线 *1

• LED灯模块（HS-F08A）*1

• 环境亮度传感器模块（HS-S20B）*1

• 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

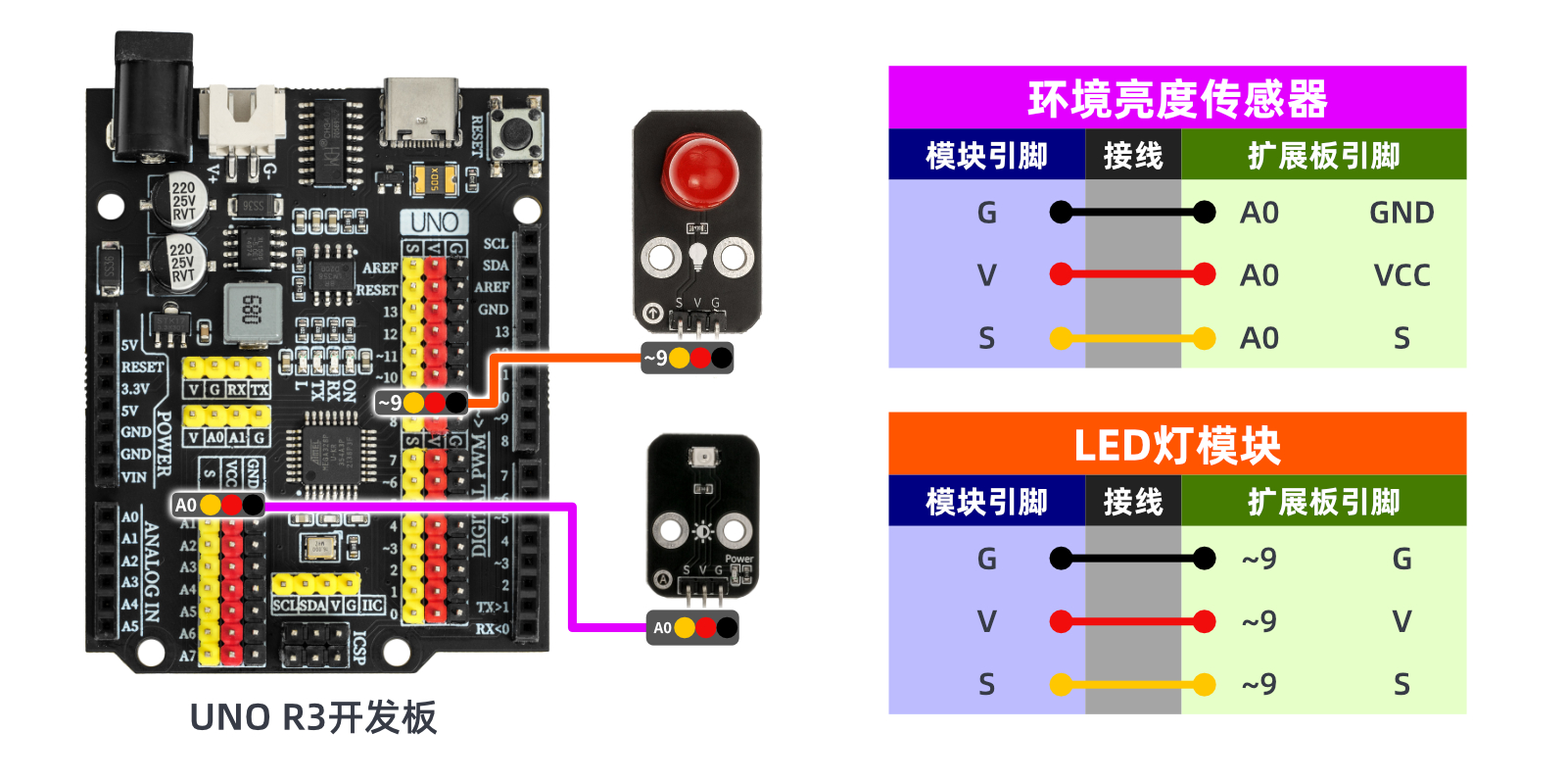

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

视频教程：点击查看

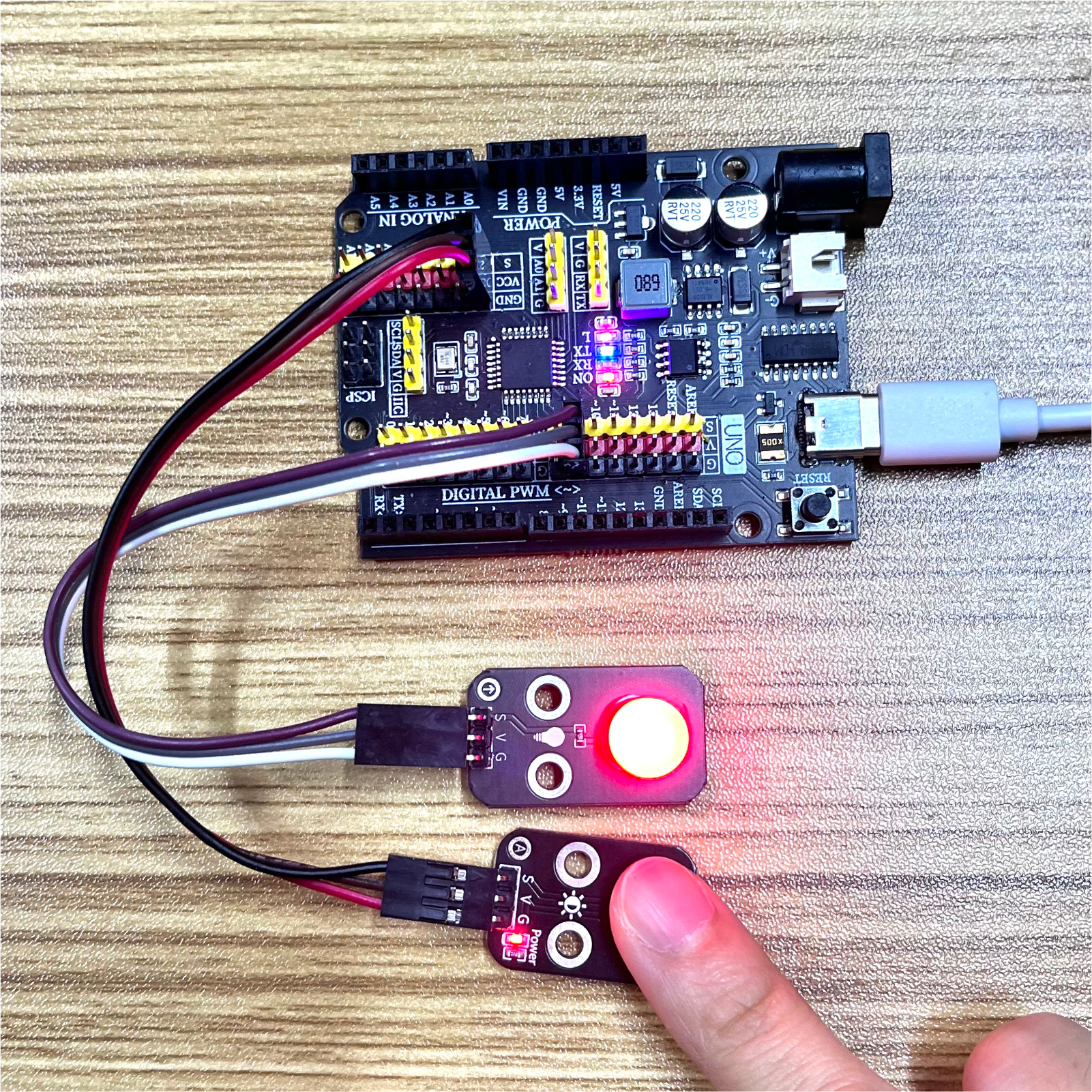

10、测试结果

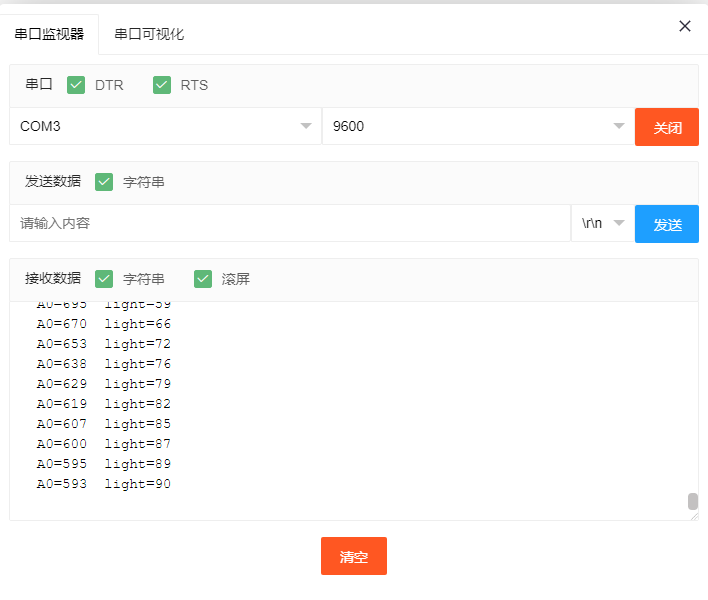

Arduino UNO 测试结果：

环境亮度传感器就是一个光敏电阻与一个电阻串联分压，而我们读取的模拟值就是分压出来的电压值，周围环境光线的亮度强时所读取的电压值就越高，相反周围环境光线的亮度低时所读取的电压值就越低。由此可见，在白天或者强光下，led不亮或者灯光很暗；在黑夜下，led亮起。我们可以根据使用场景通过串口输出值编写程序，使光控灯更智能。
