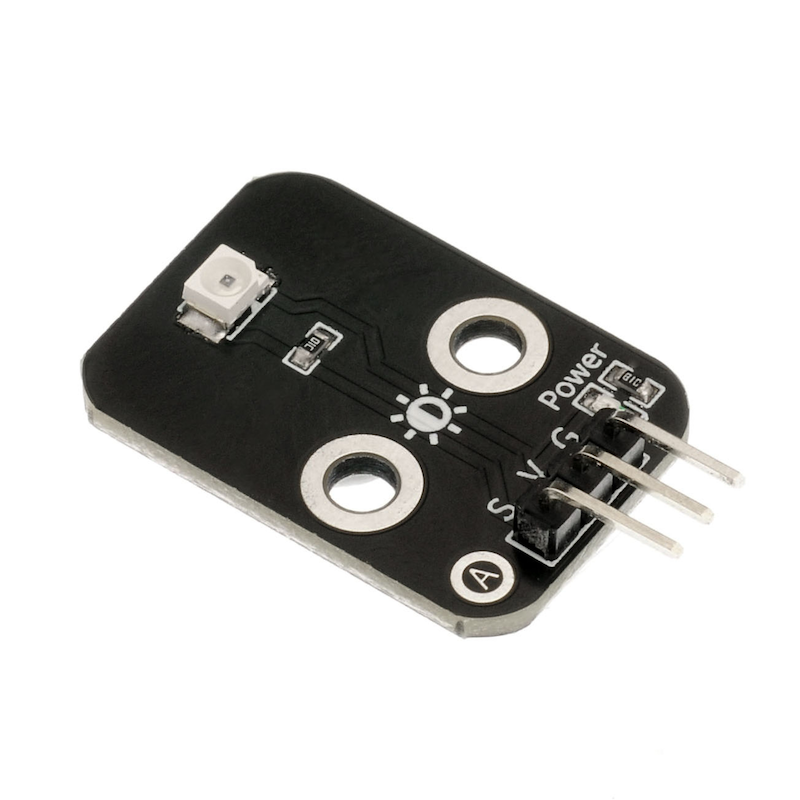

HS-S20B 환경 밝기 센서

1、소개

2、시뮬레이션 그래프

환경 밝기 센서-HS-S20B 시각도点击查看

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결 방식: 2.54mm 레이아웃 핀저

• 설치방식: 더블스크루 고정

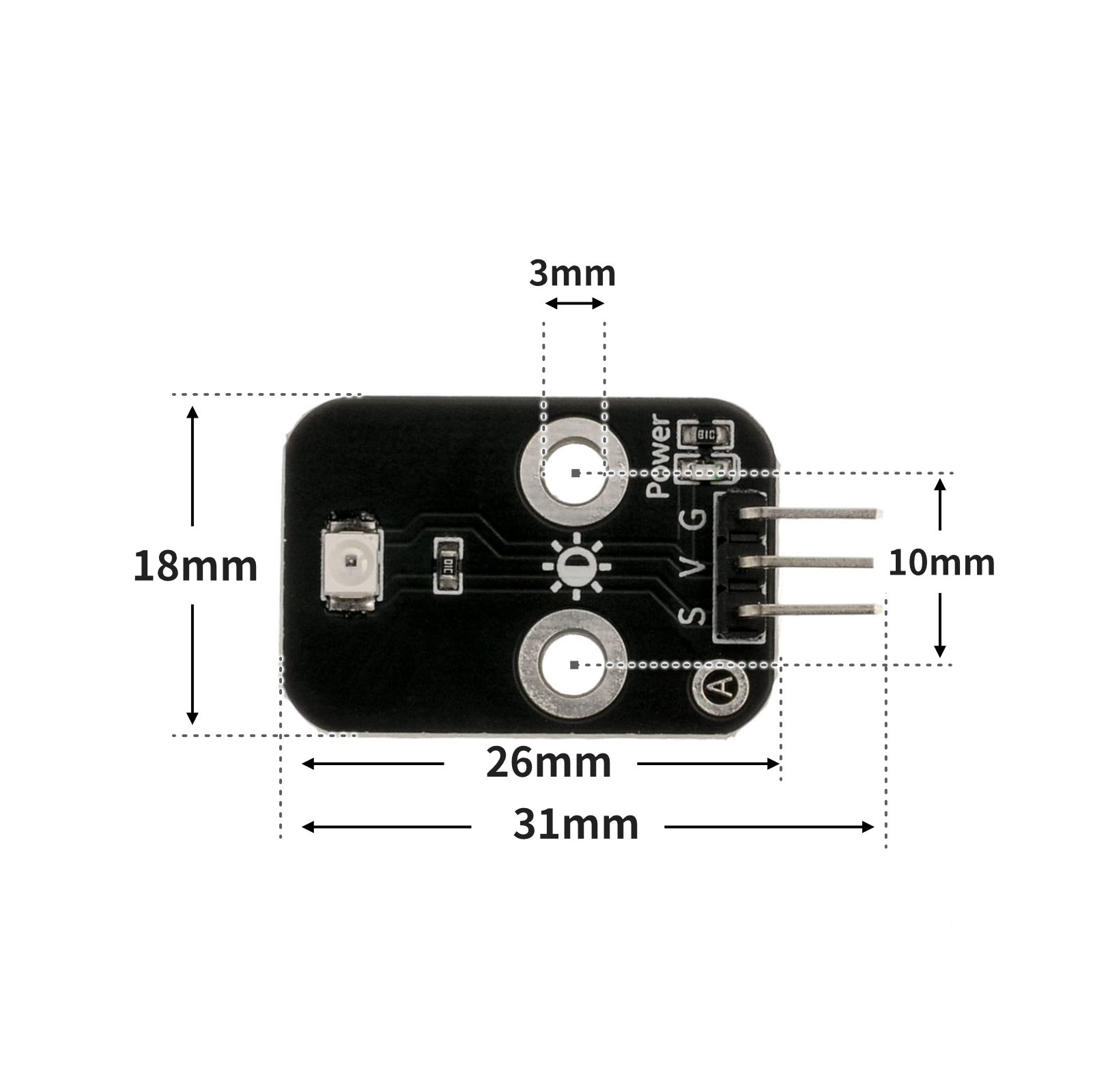

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

volatile int sensorValue;
volatile int light;

void setup(){
  sensorValue = 0;
  light = 0;
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  //环境亮度传感器接A0；led灯模块接D9；
  //当手遮住光敏传感器时，显示数值将变小，led灯变亮；当光线变强时，显示数值将变大，led灯变暗；

  sensorValue = analogRead(A0);
  light = (map(sensorValue, 0, 1015, 255, 0));
  Serial.print("  A0=");
  Serial.print(sensorValue);
  Serial.print("  light=");
  Serial.println(light);
  delay(5);
  analogWrite(9, light);

}

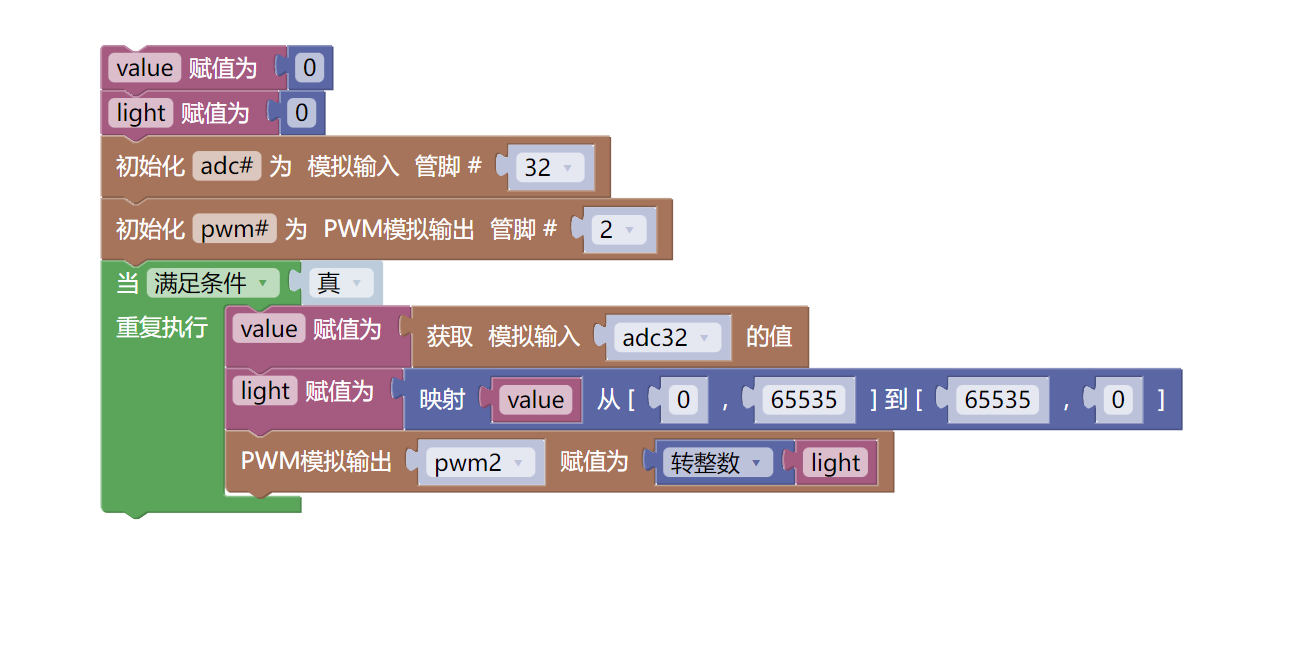

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine
from mixpy import math_map


value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
    value = adc32.read_u16()
    light = (math_map(value, 0, 65535, 65535, 0))
    pwm2.duty_u16(int(light))

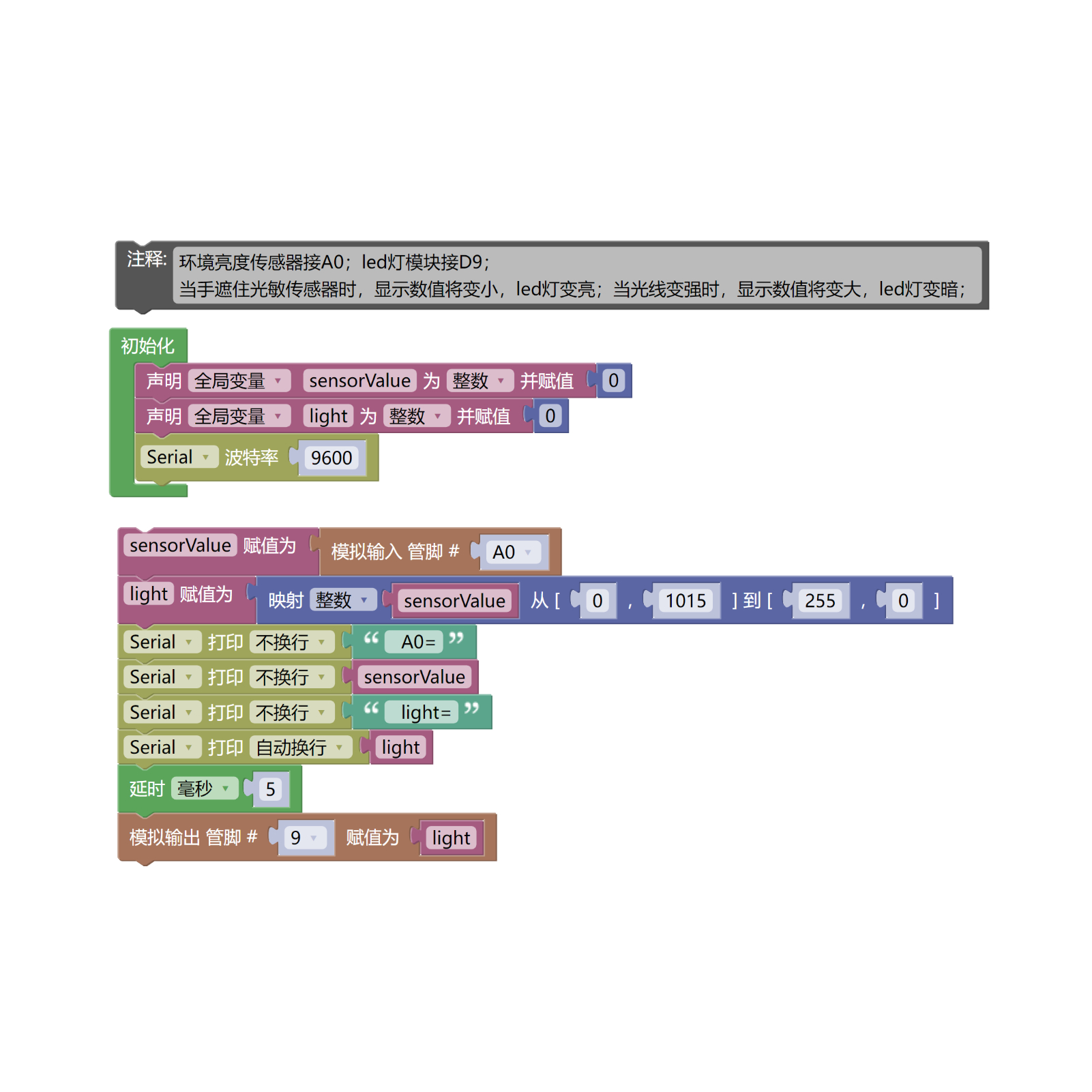

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• HELLO STEM UNO R3 PRO 개발보드 *1

• USB type-c 데이터 케이블 *1

• LED 랜턴 모듈（HS-F08A）*1

• 환경 밝기 센서 모듈（HS-S20B）*1

• 1P 모시르 모시르 두봉선 *6개 또는 3P 모시르 모시르 두봉선 *2개

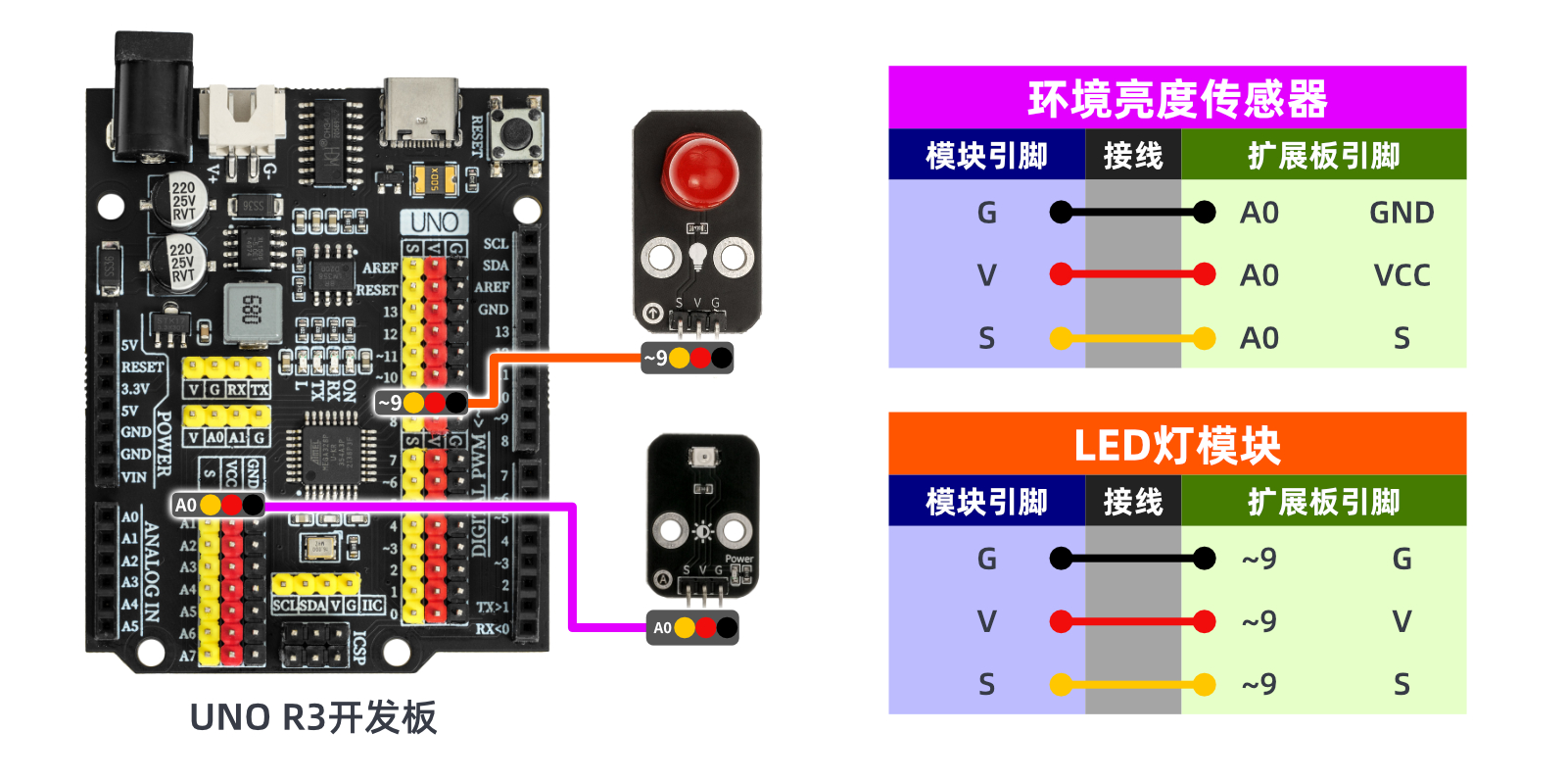

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

비디오 강의:点击查看

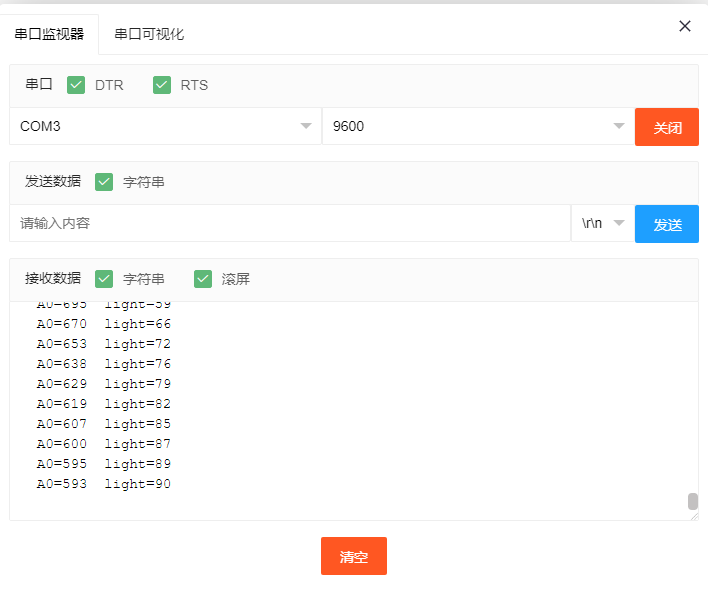

10、테스트 결과

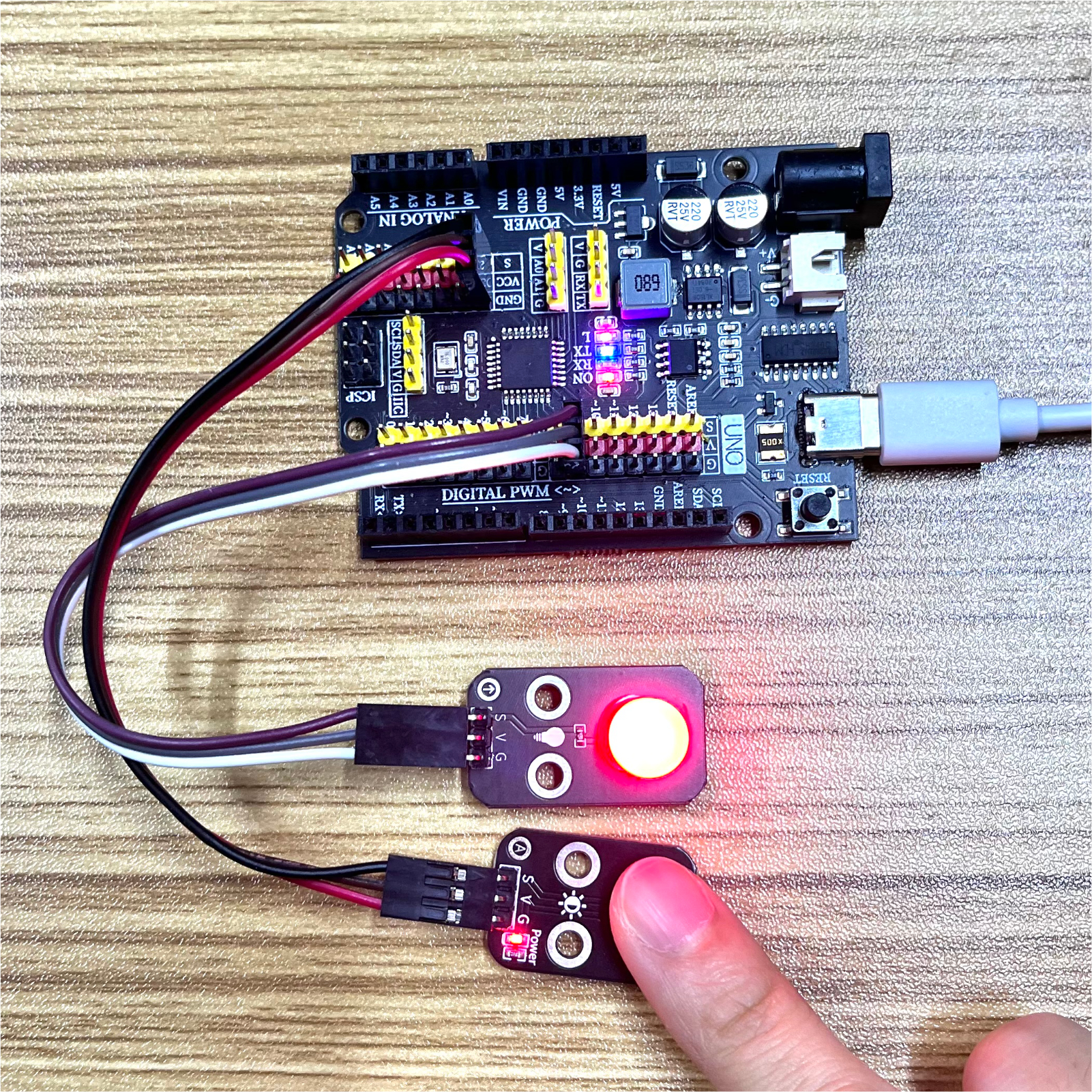

Arduino UNO 테스트 결과：
