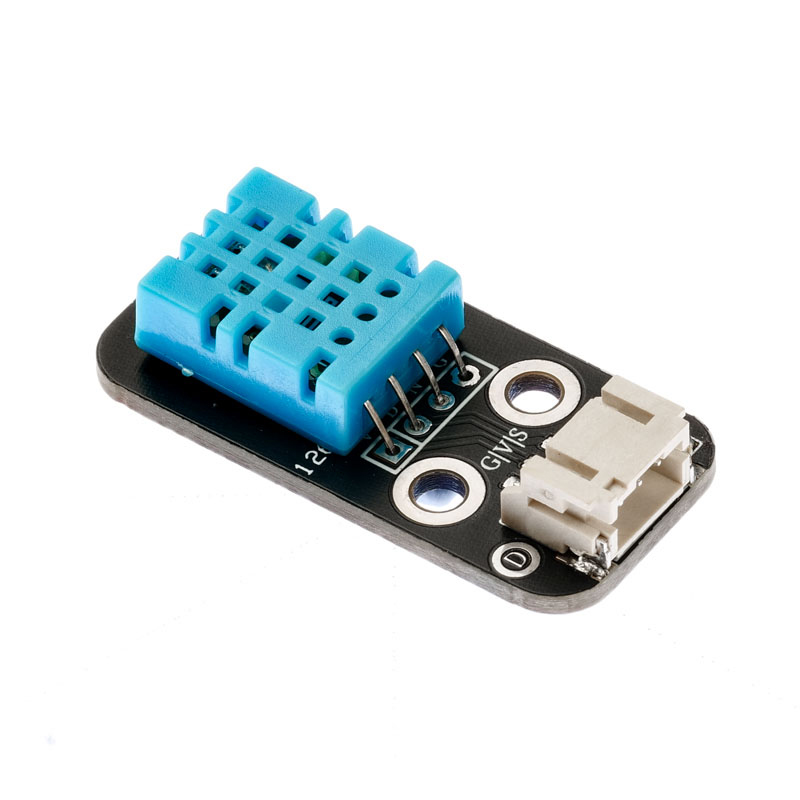

HS-S26P 温湿度传感器

1、介绍

DHT11数字温度 - 湿度传感器是一种包含校准数字信号输出的复合传感器。它采用特殊的数字模块采集技术和湿度 - 温度传感器技术，确保高可靠性和出色的长期稳定性。传感器由电阻式湿度元件和NTC温度测量元件组成。 DHT11通过单总线与微处理器通信。它只需要一个线程，一次发送40个数据。

数据格式： 8位湿度整数数据+ 8位湿度十进制数据+ 8位温度整数数据+ 8位温度十进制数据+ 8位奇偶校验位。

数据发送过程：主控发送启动信号 - > DHT响应信号 - > DHT通知主控它已准备好接受信号 - > DHT发送准备好的数据 - > DHT结束信号 - > DHT内部重新测试环境温度和湿度，记录下一个数据从主控开始发出信号。

通过该过程获得，每次收集的数据主控始终是最后一次DHT数据。如果我们想获得实时数据，那么主控可以收集两个连续的数据，但是，正式地，不建议连续多次读取DHT。如果每次读取的间隔时间超过5秒，则足以获得准确的数据。DHT在通电时需要1秒才能稳定。

2、原理图

温湿度传感器-HS-S26P 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：双螺丝固定

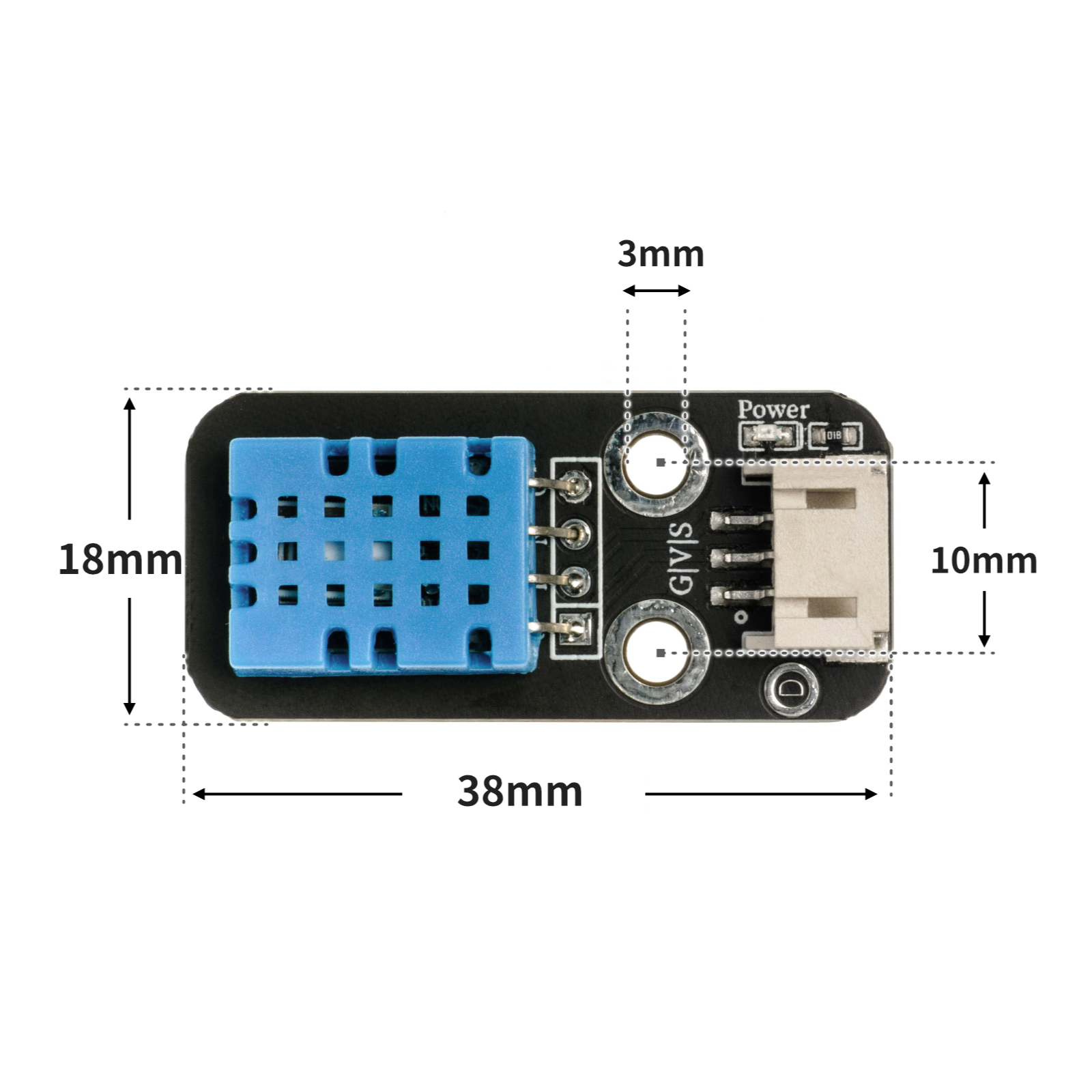

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

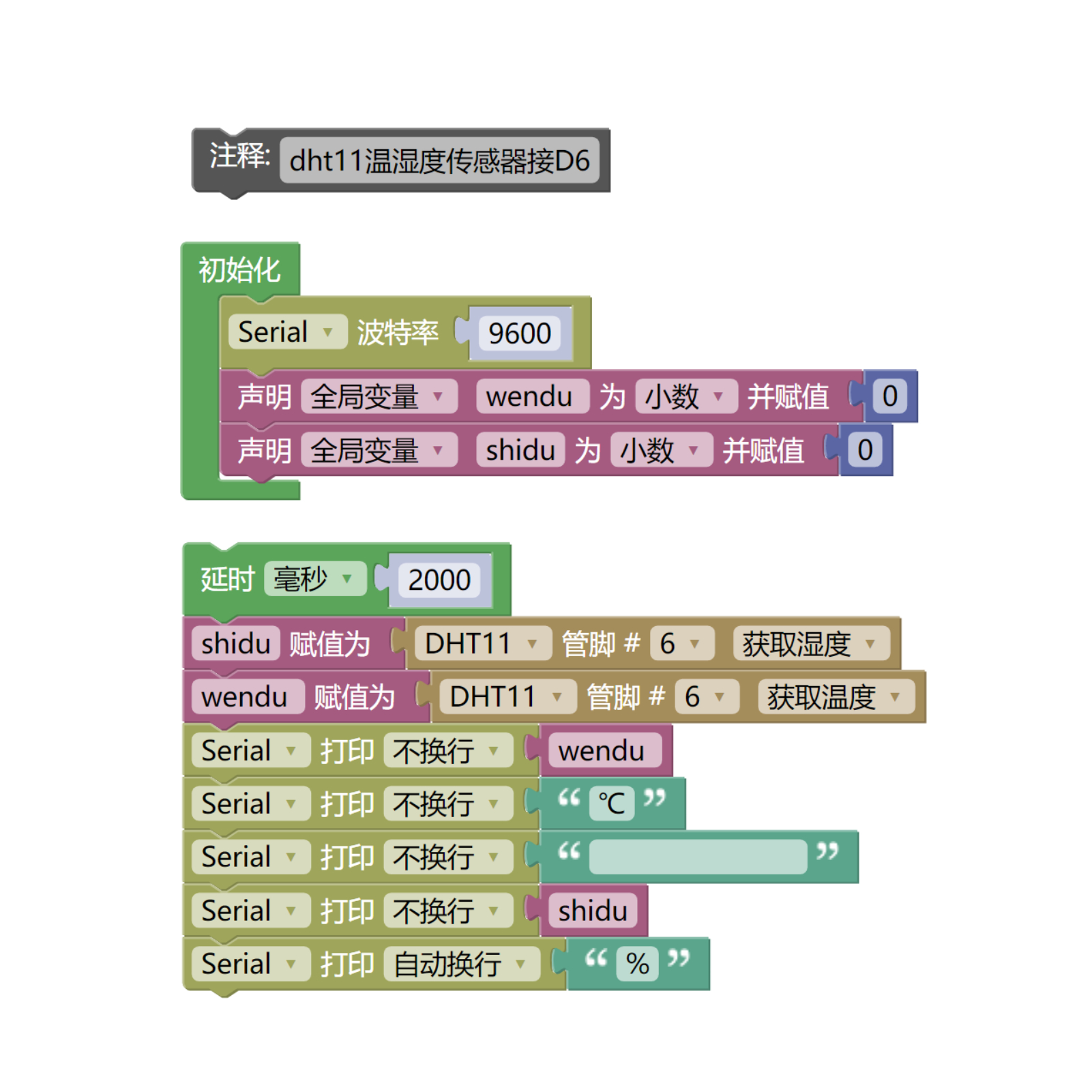

示例程序（UNO开发板）：

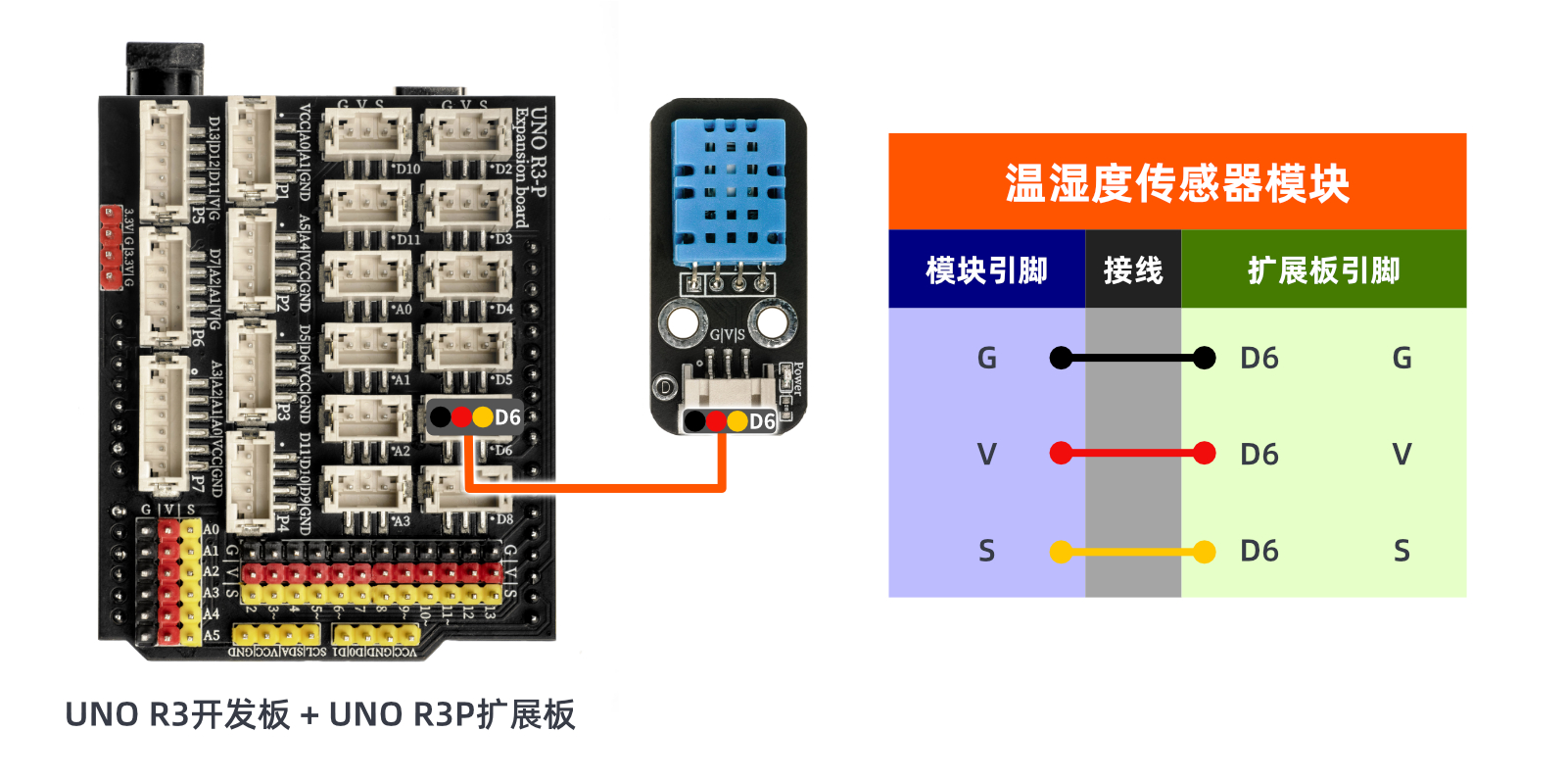

//DHT11传感器接引脚D6
#include <DHT.h>//调用温dht湿度库

volatile float wendu = 0;//设置温度变量
volatile float shidu = 0;//设置湿度变量
DHT dht6(6, 11);//定义温湿度传感器引脚

void setup() {
  Serial.begin(9600);//设置波特率

  dht6.begin();//启动
}

void loop() {


  delay(2000);//延时2秒
  shidu = dht6.readHumidity();//将湿度读取为摄氏度(默认值)赋给变量
  wendu = dht6.readTemperature();//将温度读取为摄氏度(默认值)赋给变量

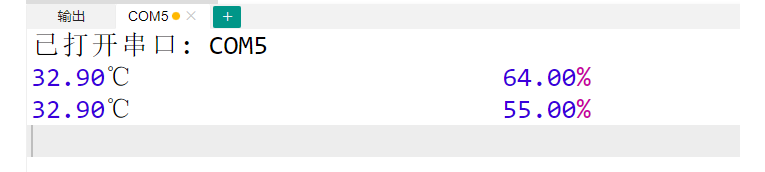

  Serial.print(wendu);//串口打印温度
  Serial.print("℃");
  Serial.print("                         ");
  Serial.print(shidu);//串口打印湿度
  Serial.println("%");

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

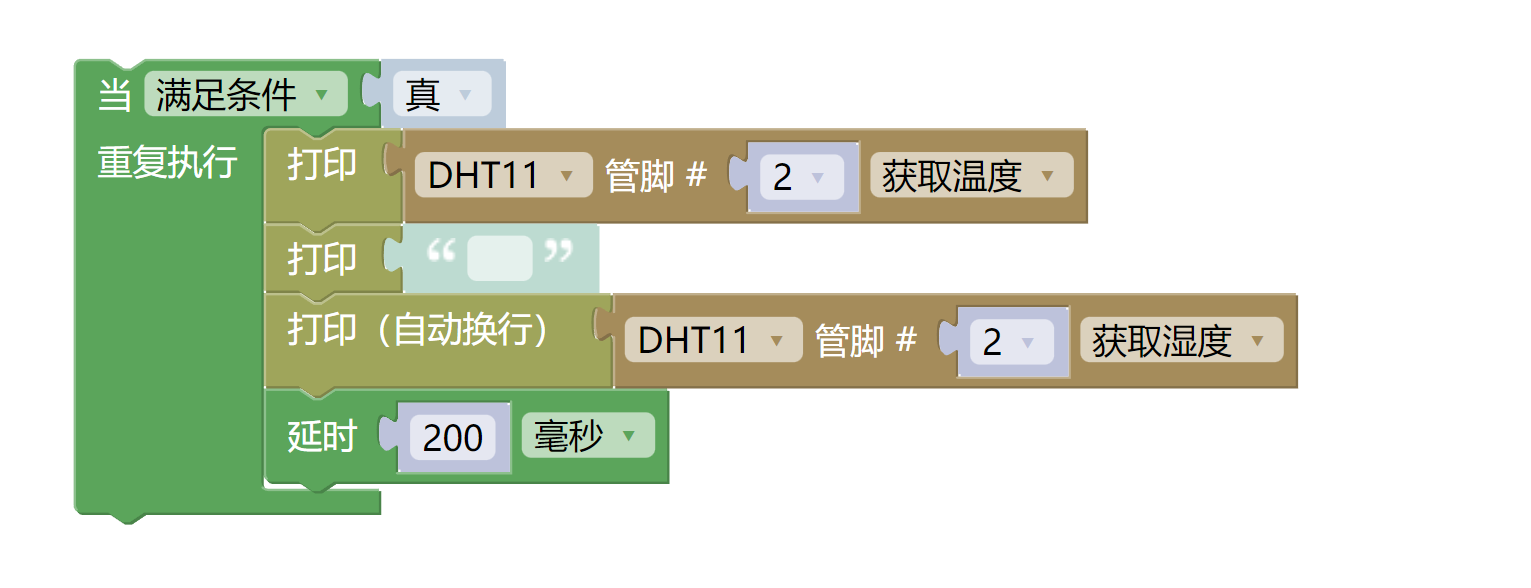

示例程序（ESP32-Python）：

import machine
import dhtx
import time


while True:
    print(dhtx.DHT11(2).temperature(),end ="")
    print('    ',end ="")
    print(dhtx.DHT11(2).humidity())
    time.sleep_ms(200)
