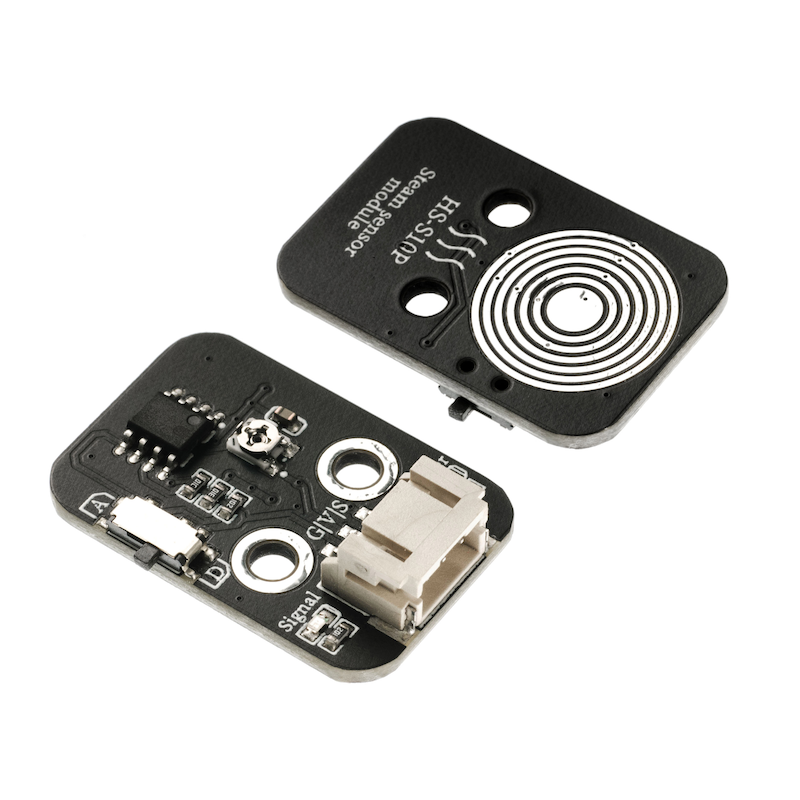

HS-S10P 雾气传感器

1、介绍

雾气传感器是一个数字信号及模拟信号传感器，与单片机结合使用，可以制作简单的雨水探测器与液体开关。 当传感器表面的湿度上升，输出电压将增大。除了检测雨水外，还可以检测雾水或当作触摸开关。注意:通过螺丝刀调节传感器背部电位器，可控制检测雾气灵敏度。连接器部分不防水，请注意不要直接把连接器在水中。

2、原理图

水蒸气传感器-HS-S10P 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0端子线

• 安装方式：双螺丝固定

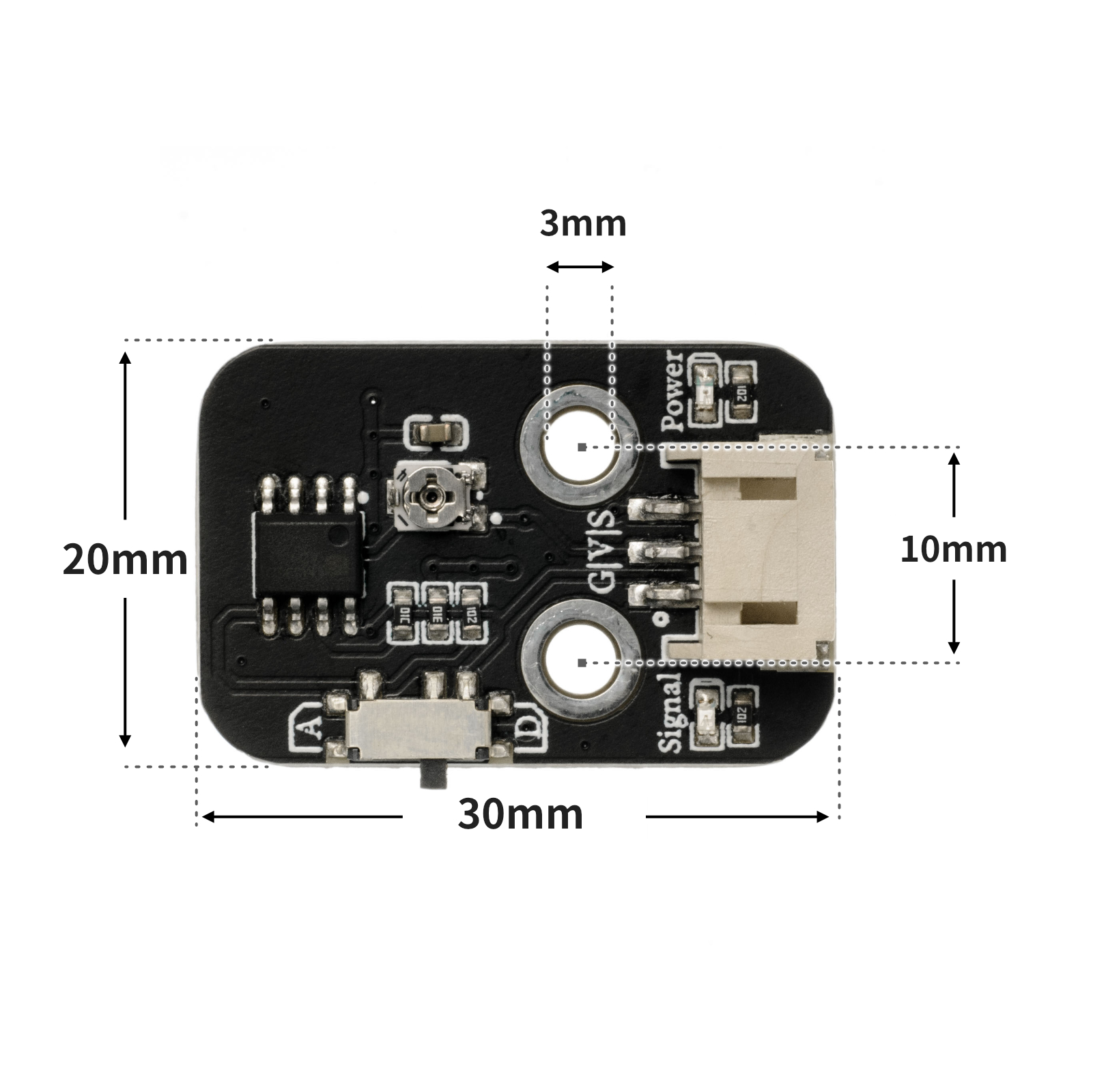

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  //雾气传感器接开发板D3，LED灯接6；调节模块电位器至信号指示灯熄灭，
  //当检测到雾气时，输出高电平（1），模块信号指示蓝灯亮起；
  //否则输出低电平（0），模块信号指示蓝灯熄灭。
  if (digitalRead(3) == HIGH) {
    digitalWrite(6,HIGH);

  } else {
    digitalWrite(6,LOW);

  }
  Serial.println(digitalRead(3));

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 1:
        pin4.value(1)
    else:
        pin4.value(0)
    print(pin2.value())

7、米思齐 Mixly 示例程序（图形化语言）

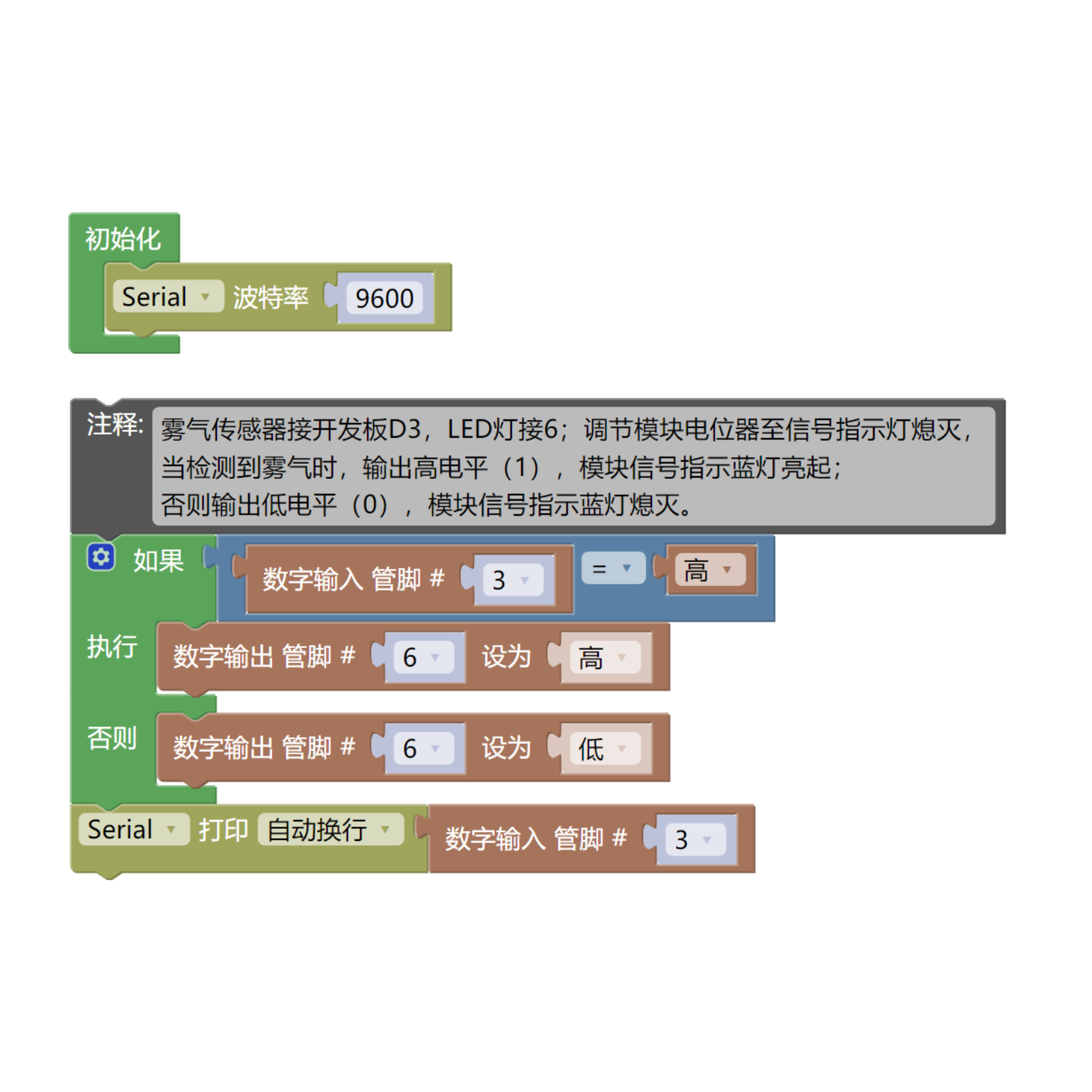

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

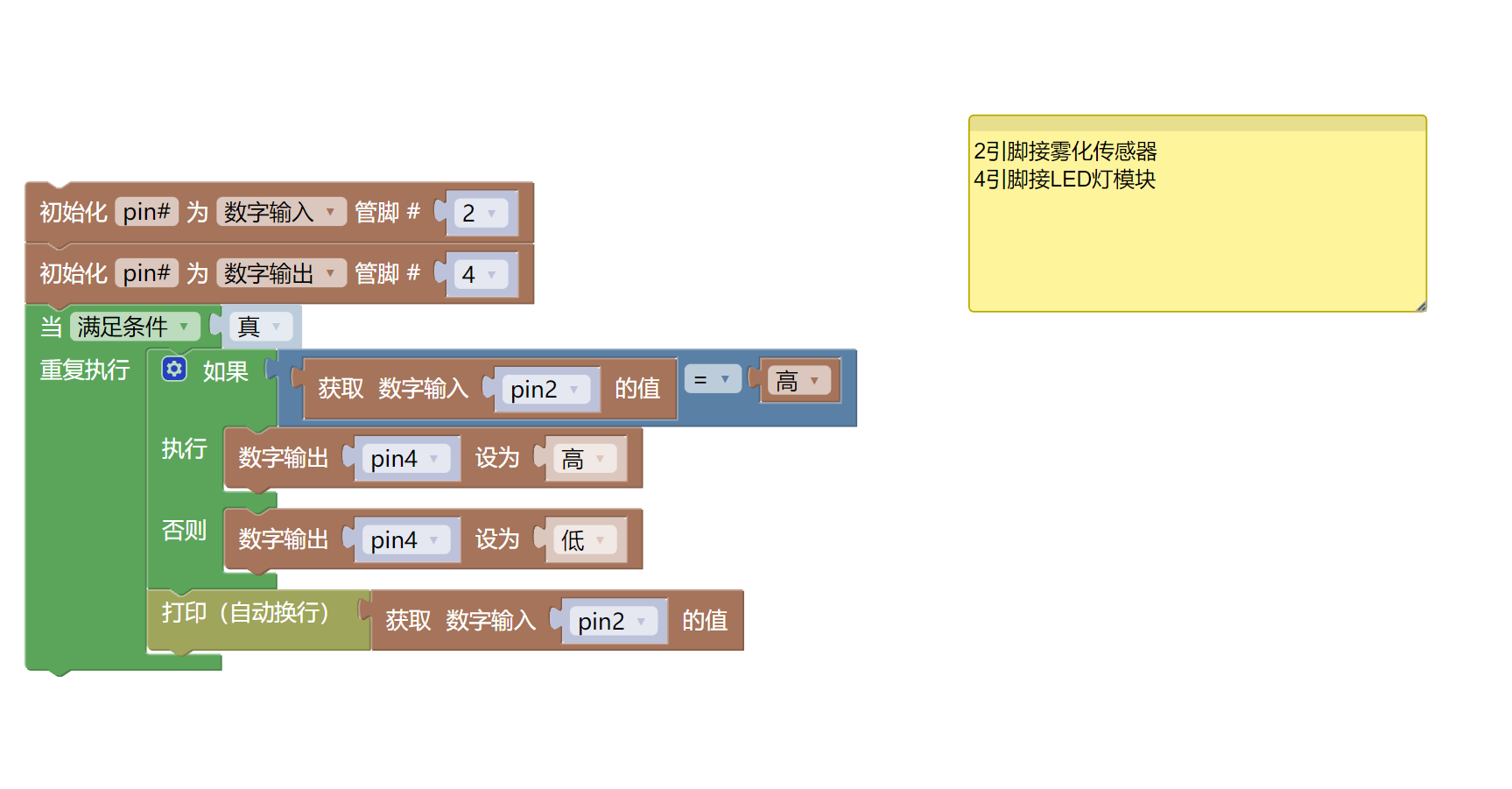

示例程序(ESP32开发板)：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1

• HELLO STEM UNO R3 PRO 开发板 *1

• USB type-c 数据线 *1

• 雾气传感器（HS-S10P）*1

• LED灯模块 （HS-F08P）*1

• PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2

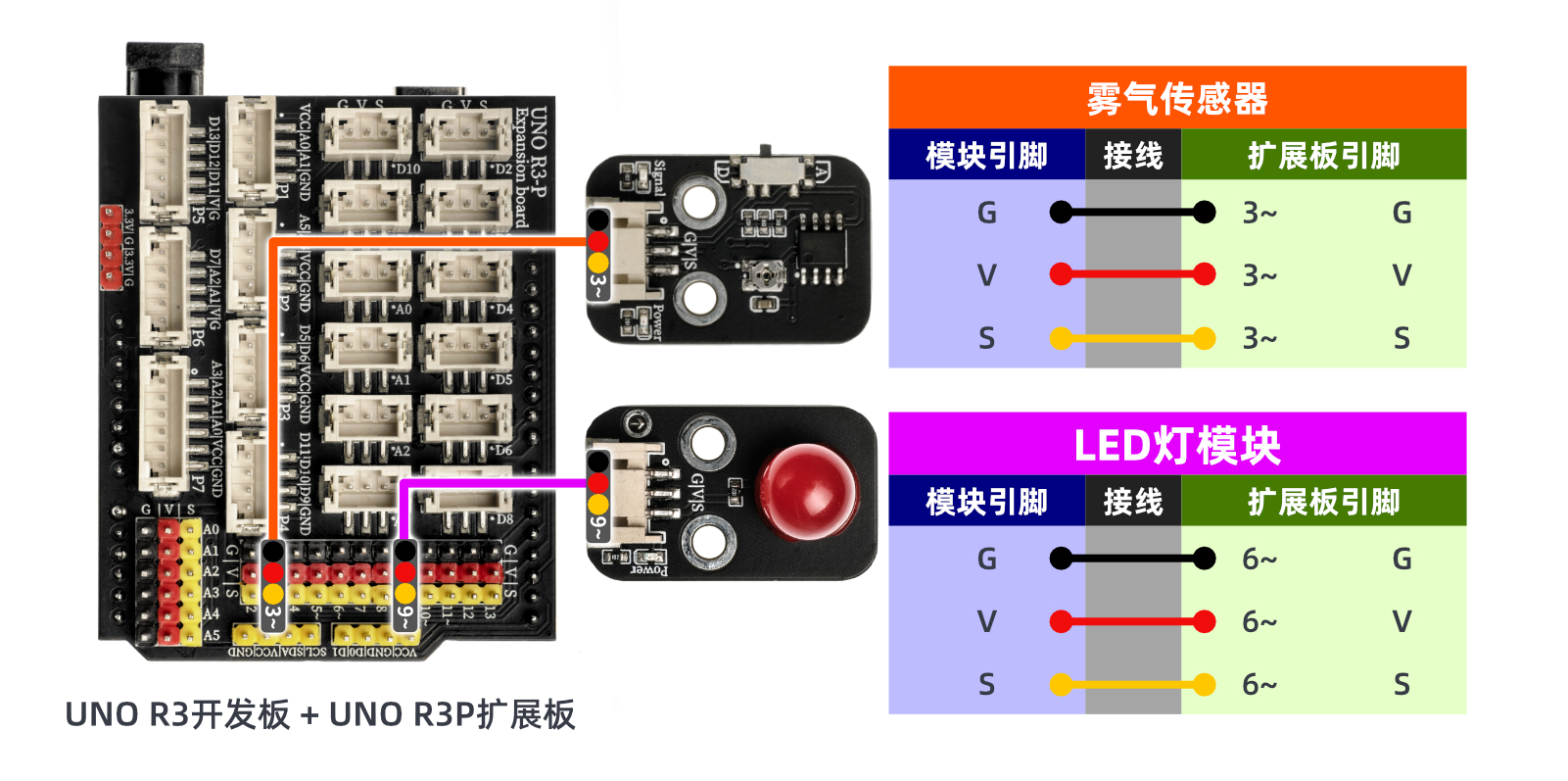

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

视频教程：点击查看

10、测试结果

Arduino UNO测试结果：

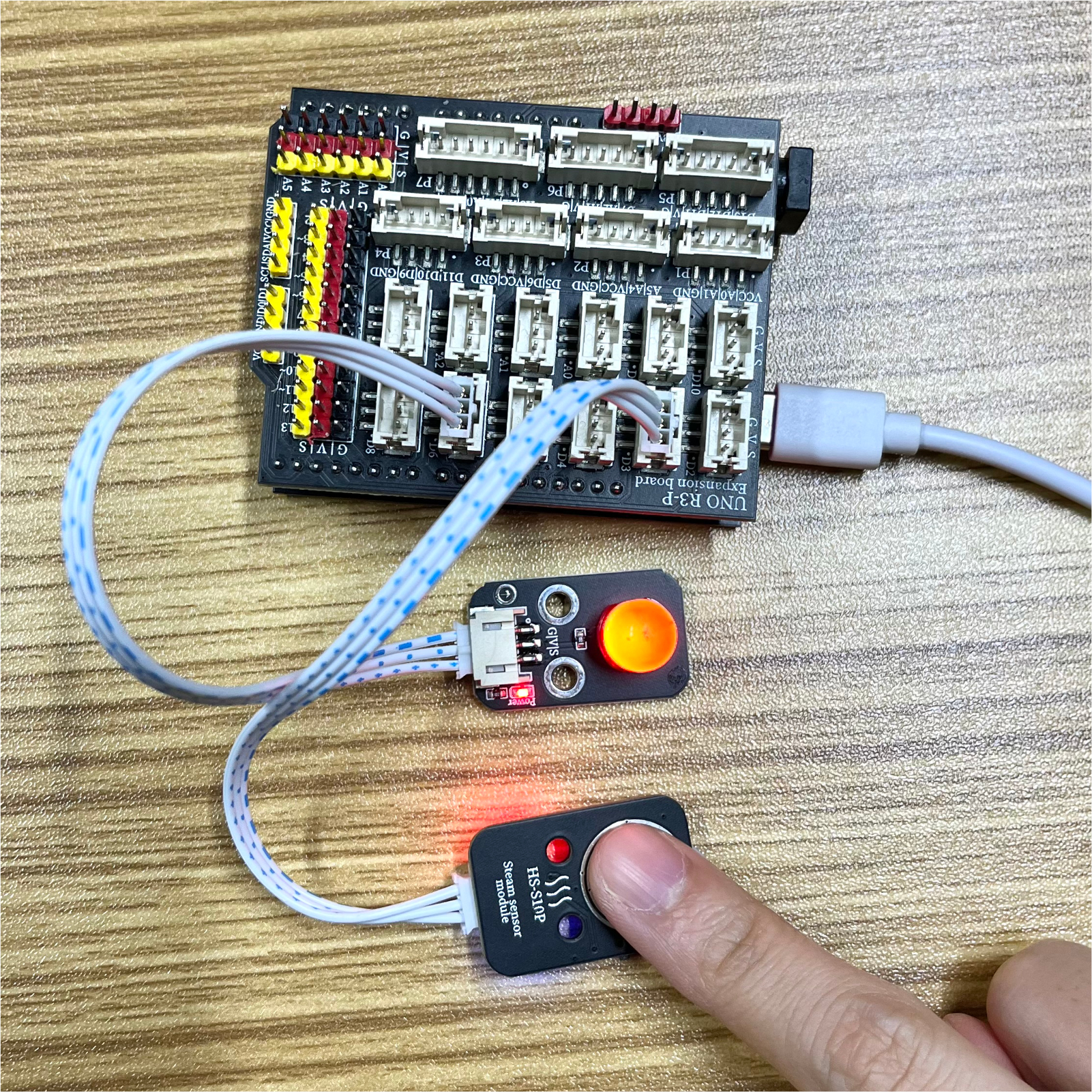

器件连接好线之后，将上述程序烧录到（arduino uno开发板）后，打开串口监视器，用螺丝刀轻轻调节雾气模块背部电位器至信号指示蓝灯熄灭。将手指触碰雾气传感器，可以在串口上读到数据变化。当检测到雾气时，输出高电平（1），模块信号指示蓝灯亮起且led亮起；否则输出低电平（0），模块信号指示蓝灯熄灭且led熄灭。

ESP32 测试结果：

待更新...
