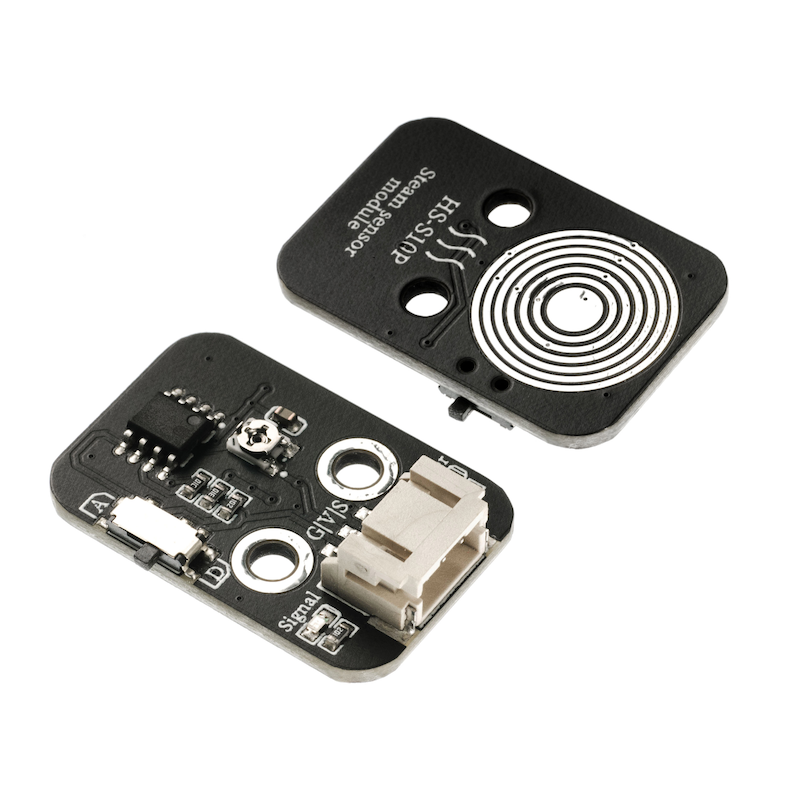

HS-S10P雾霾传感器

1、소개

안개 센서는 디지털 신호 및 아날로그 신호 센서로, 마이크로컨트롤러와 함께 사용되어 간단한 비나범위 탐지기와 액체 스위치를 만들 수 있습니다。센서 표면의 습도가 증가하면, 출력 전압이 증가합니다。비를 감지하는 것 외에도 안개의 물을 감지할 수 있으며, 터치 스위치로도 사용할 수 있습니다.주의: 둥근 돌고리로 센서 뒷면의 전압 조정기를 조정하면 안개 감지 민감도를 제어할 수 있습니다.연결 부분이 물에 맞지 않습니다. 직접 물에 넣지 마세요.

2、시뮬레이션 그래프

물 증기 센서-HS-S10P 시각도agram点击查看

3、모듈 매개변수

핀 이름	설명
G	GND(전원 입력 부정极)
V	VCC(전원 입력 정극)
S	디지털 신호 핀

전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
설치방식: 더블스크루 고정

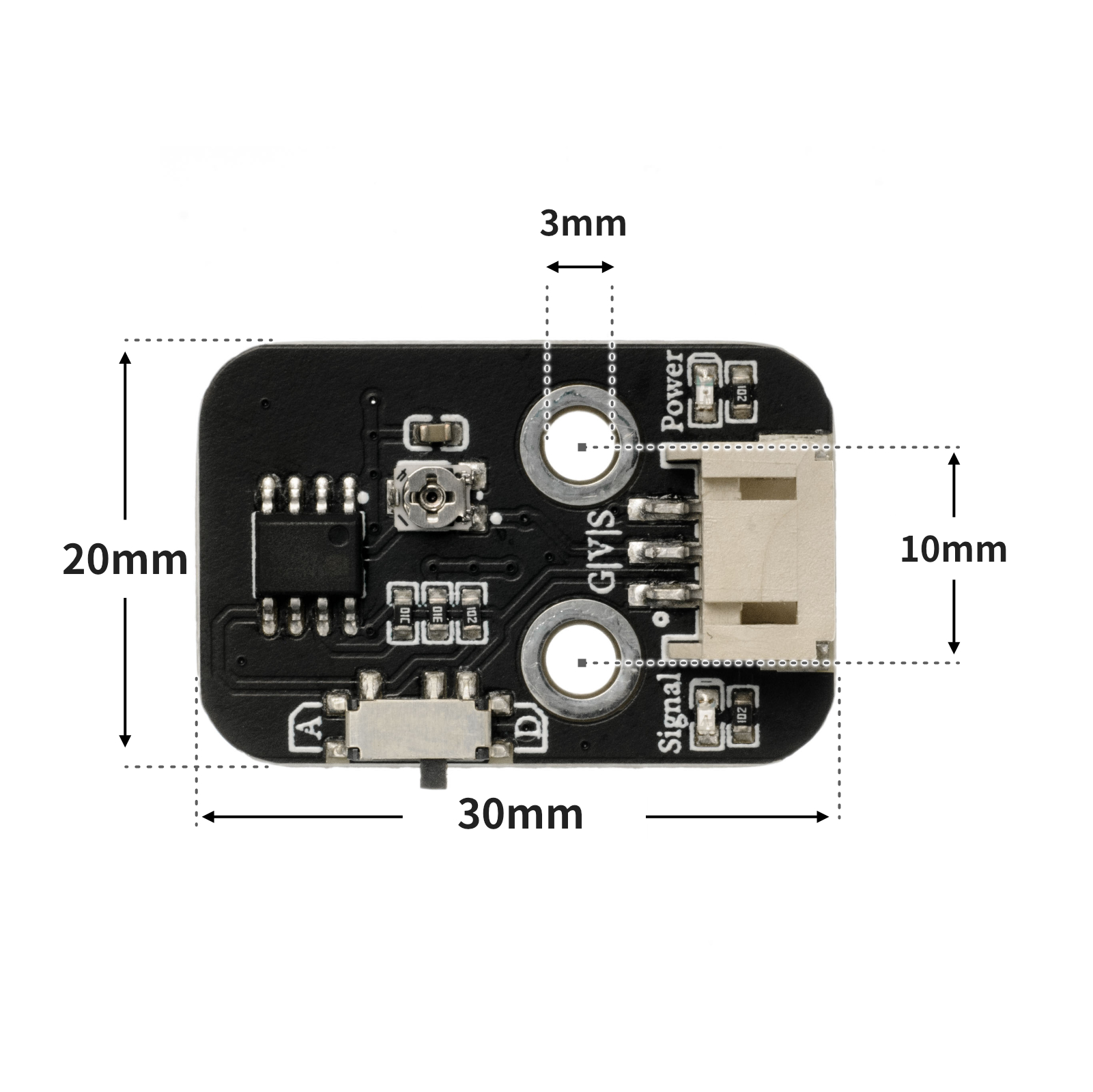

4、회로판 크기

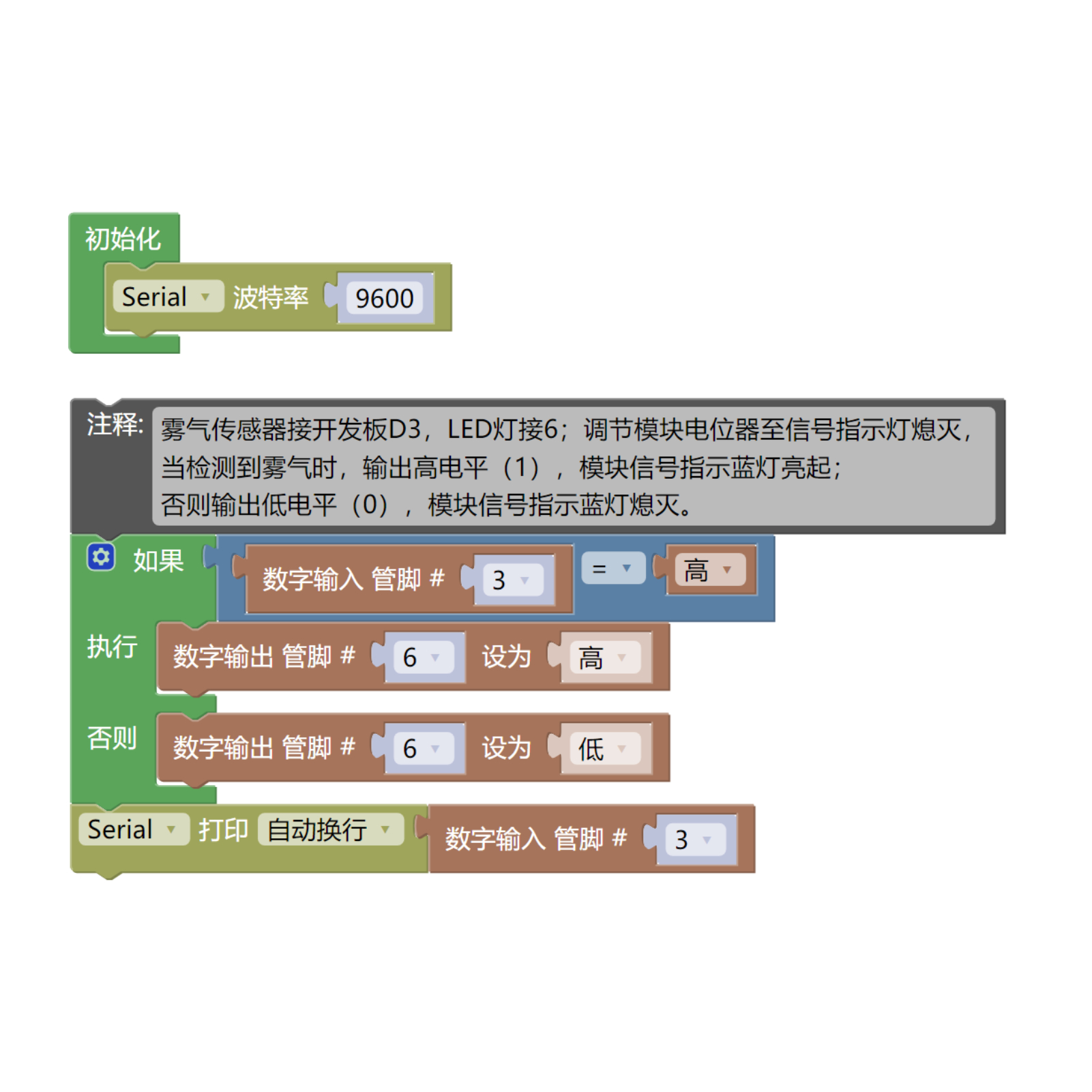

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){

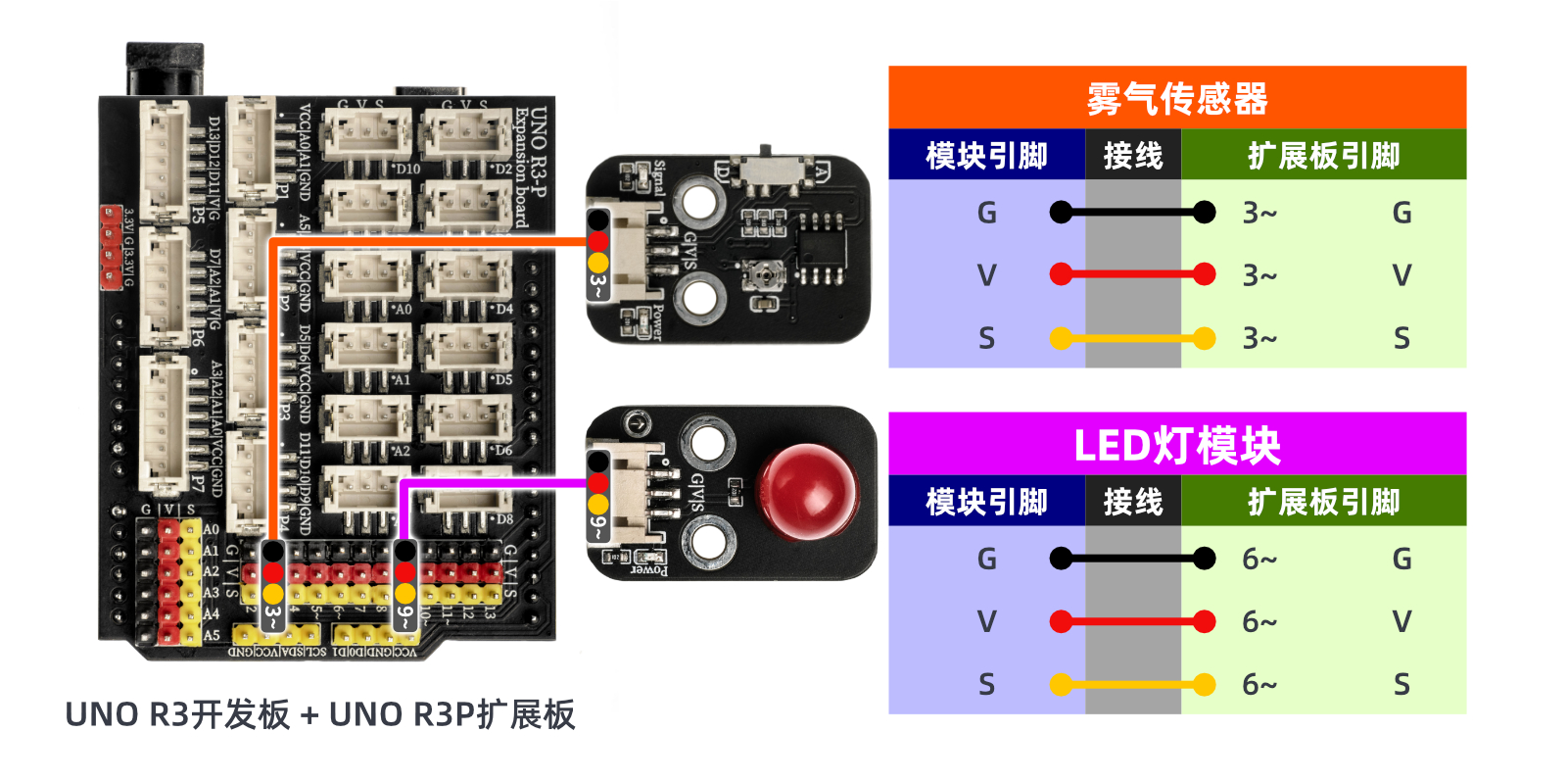

  //雾气传感器接开发板D3，LED灯接6；调节模块电位器至信号指示灯熄灭，

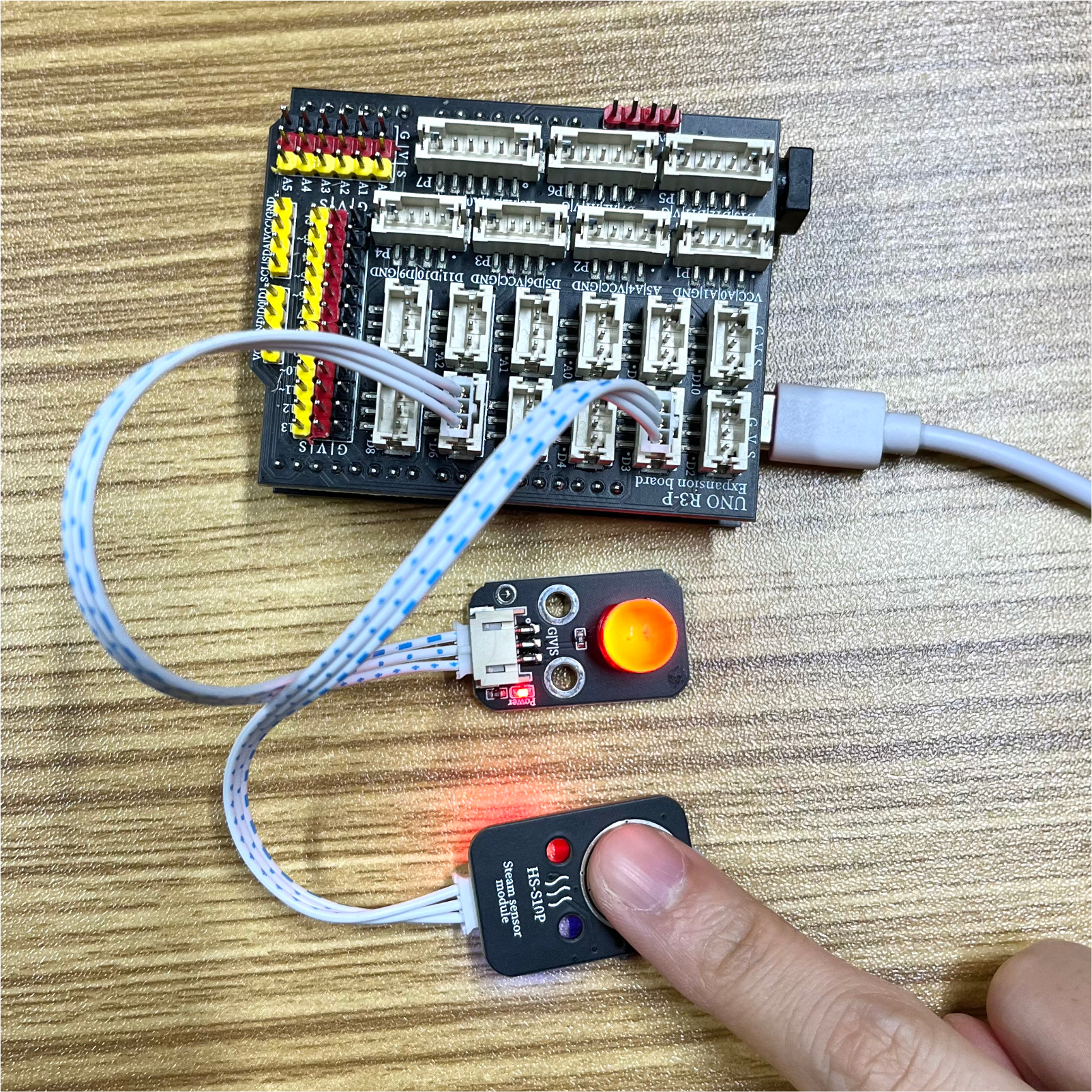

  //当检测到雾气时，输出高电平（1），模块信号指示蓝灯亮起；
  //否则输出低电平（0），模块信号指示蓝灯熄灭。
  if (digitalRead(3) == HIGH) {
    digitalWrite(6,HIGH);

  } else {
    digitalWrite(6,LOW);

  }
  Serial.println(digitalRead(3));

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 1:
        pin4.value(1)
    else:
        pin4.value(0)
    print(pin2.value())
