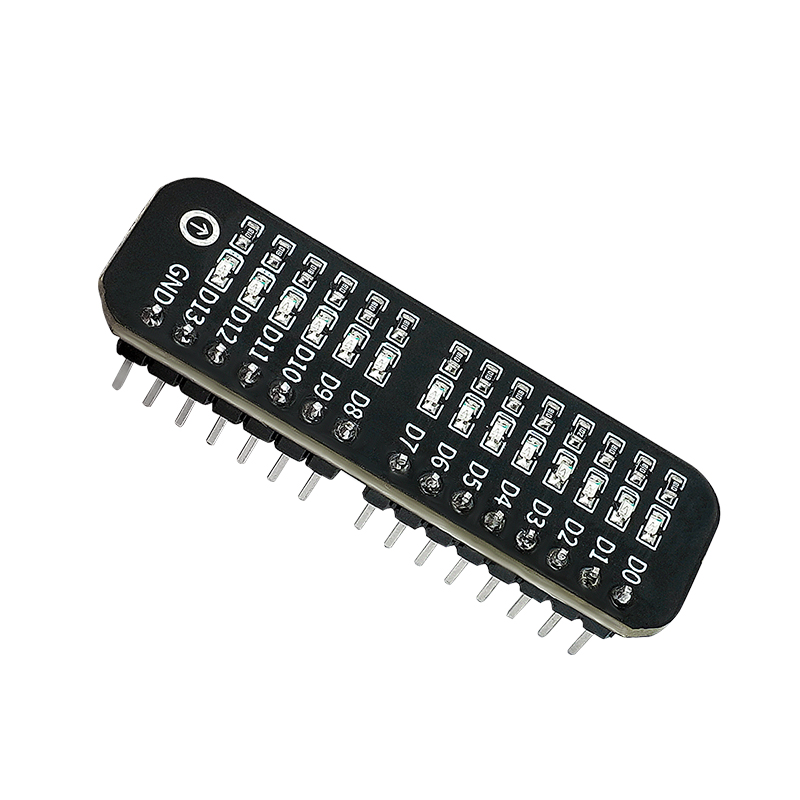

1、介绍
Led流水灯模块不用额外连线，即插即用，可以直接插到Arduino UNO的数字口上。可以时刻监视数字口状态，方便Arduino数字口测试，适用于初学者学习控制数字口。
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
D0~D13 | 数字信号引脚 |
GND | GND（地线） |
供电电压：3.3V / 5V
连接方式：2.54mm排针
安装方式：双螺丝固定

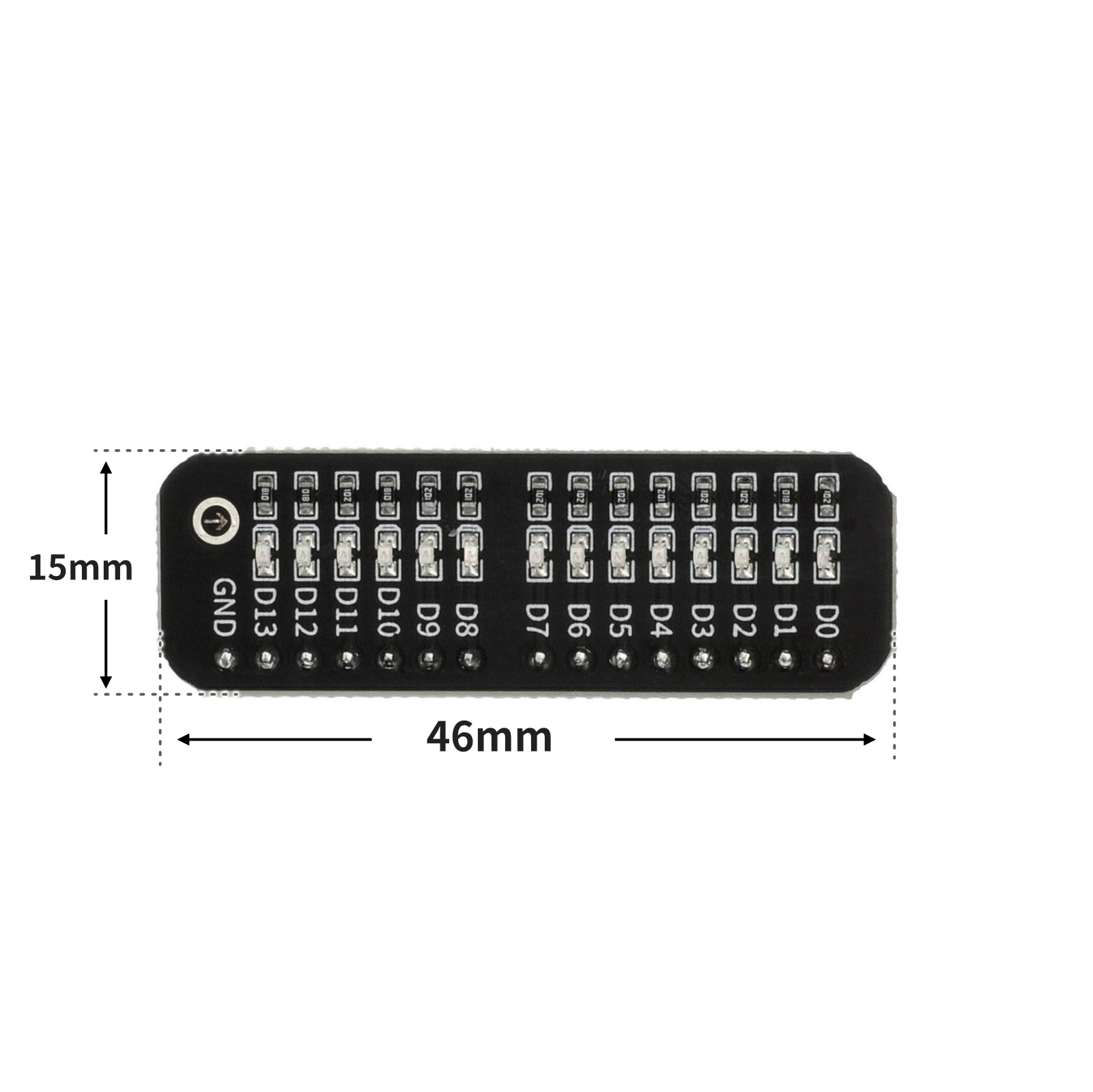

4、电路板尺寸
5、Arduino IDE示例程序
注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看
示例程序（UNO开发板）：
void setup(){
for (int i = 0; i <= 13; i = i + (1)) {
pinMode(i, OUTPUT);
}
}
void loop(){
//流水灯
for (int i = 0; i <= 13; i = i + (1)) {
//pinMode(i, OUTPUT);
digitalWrite(i,HIGH);
delay(200);
// pinMode(i, OUTPUT);
digitalWrite(i,LOW);
delay(200);
}
}6、ESP32 Python 示例（适用于Mixly IDE /米思齐）
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
示例程序（ESP32-Python）：

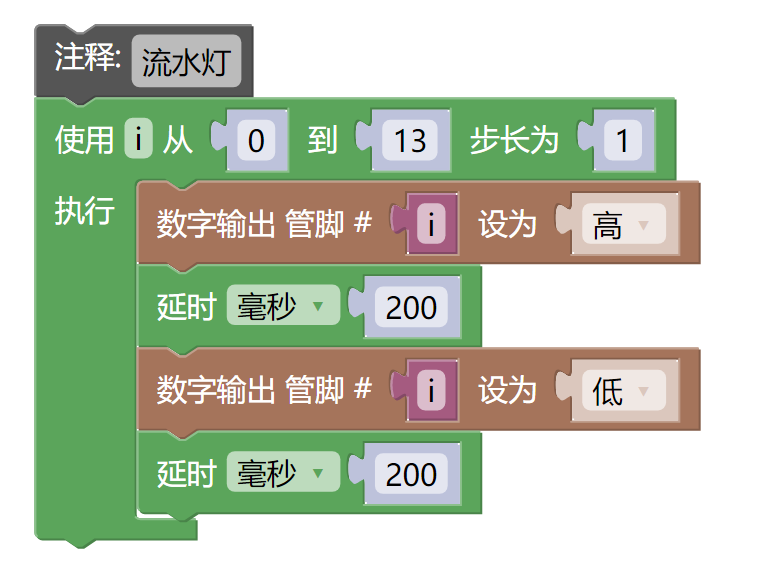

待更新...7、米思齐 Mixly 示例程序（图形化语言）
示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看
示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
图片待更新...
8、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
HELLO STEM UNO R3 PRO 开发板 *1
USB type-c 数据线 *1
流水灯模块（HS-F18A）*1

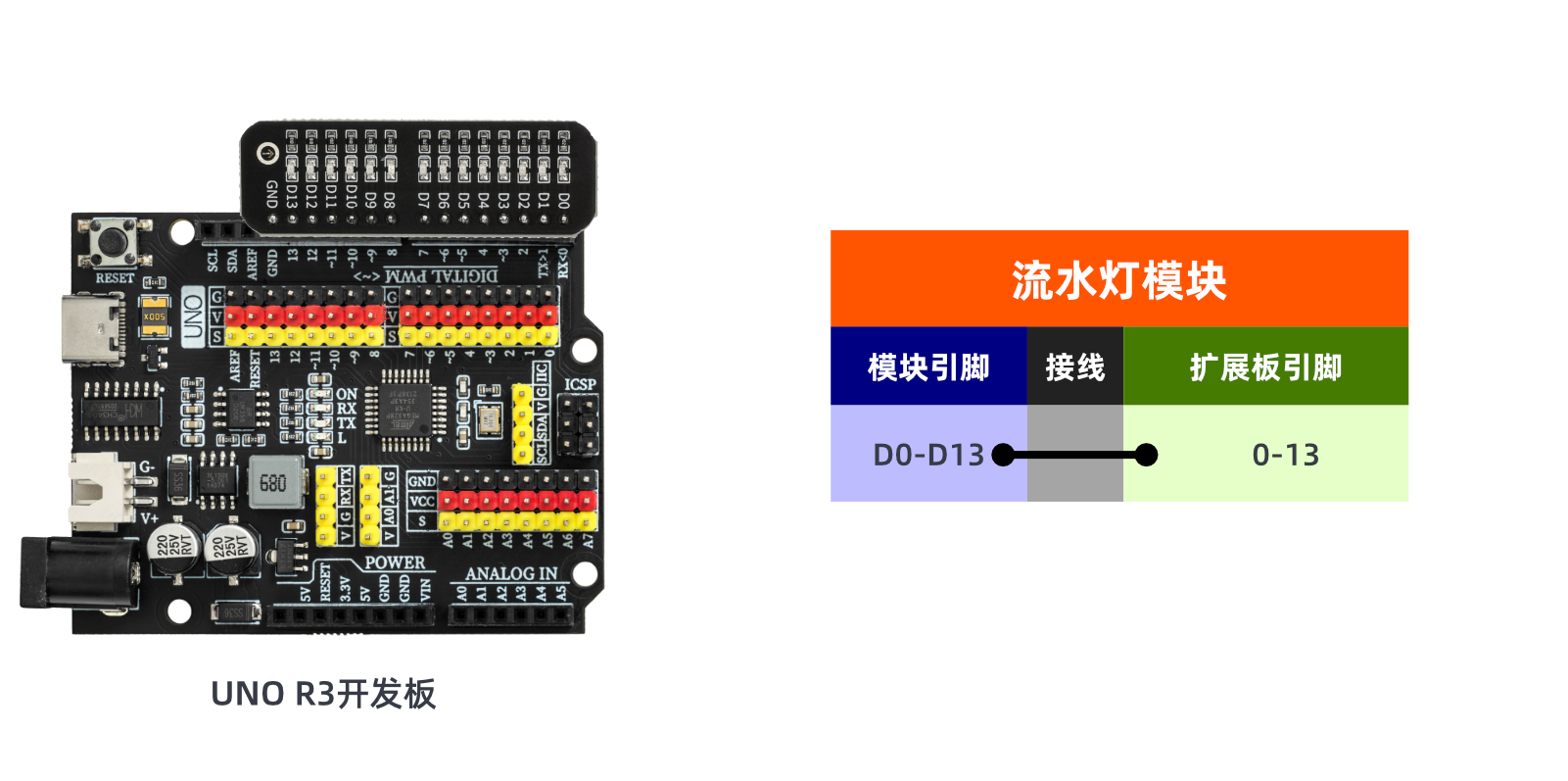

电路接线图：
ESP32 测试环境搭建
准备配件：待更新...
电路接线图：待更新...
9、视频教程
视频教程：点击查看
10、测试结果

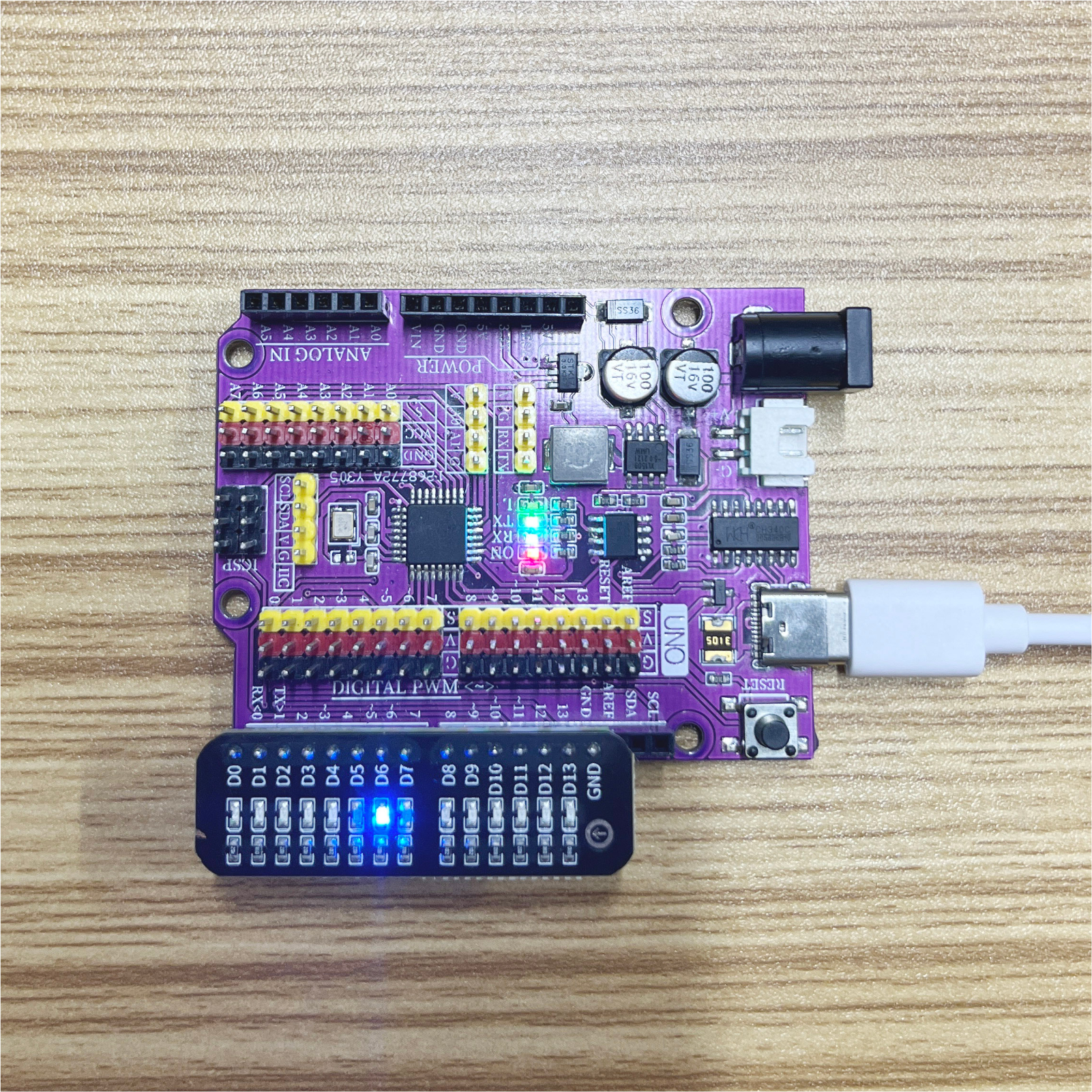

Arduino UNO 测试结果：
器件连接好线之后，将上述程序上传到 Arduino UNO 开发板之后， 我们可以看到流水灯的效果啦！
