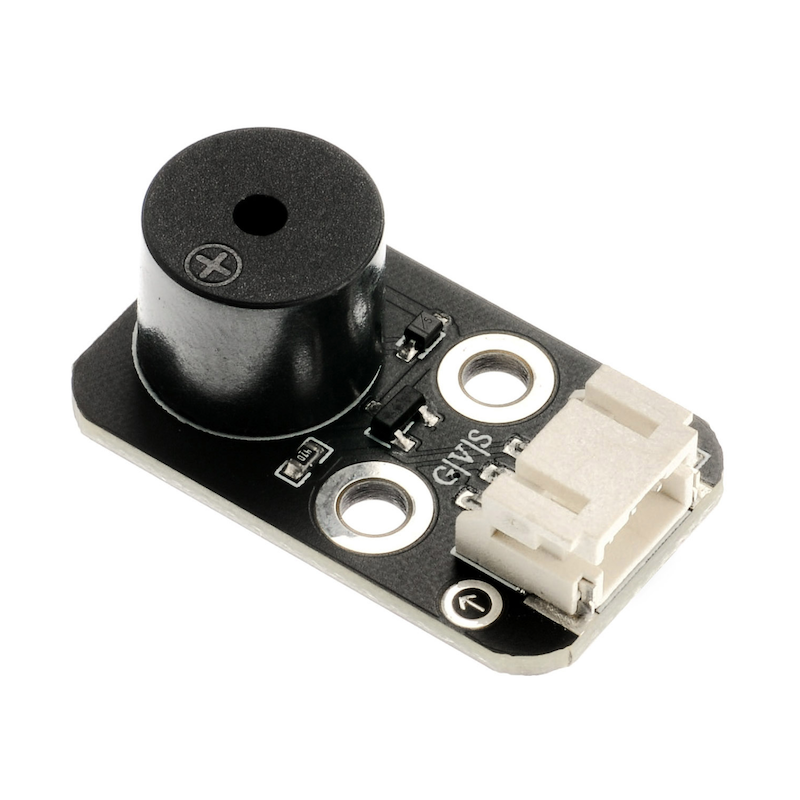

1、소개
액티브 벨, 내부振荡기를 가지고 있지 않은 벨입니다. 전원이 들어갈 때, 내부振荡기는 벨빨이 소리를 내지 않습니다. 2~5 kHz의方的파동을 통해 동작하며, 다른 주파수의 �ей브폼이 벨이 해당 주파수의 소리를 내도록 운영합니다. 우리가 흔히 볼 수 있는 축하 카드에는 음악 상자가 들어 있으며, 열리면 생일 축하 노래, 크리스마스 노래와 같은 음악이 퍼질 수 있도록 소스 블리저를 통해 이루어집니다.
유소자원 벨과 무소자원 벨의 차이:
1、소음이 있는 벨, 내부에 진폭, 드라이버 회로가 있습니다。전원을接入하면 소리가 나오죠.원격 벨, 음성 주파수가 조절 가능하며 '도 레 미 파 솔 라 시'의 효과를 만들 수 있습니다. 일부 특수 사례에서는 LED와 공용 제어 포트를 사용할 수 있습니다.
2、한국어로 테스트 소리는 다르게 검사합니다. 검은 볼트를蜂음기 '+'핀에 연결하고, 빨간 볼트를 다른 핀에서 왕복으로 만지면, 깍, 깍 소리가 나고 저항이 8Ω인 것은 비액티브 벨은입니다. 그리고 지속적인 소리가 나고 저항이 수백 오hm 이상인 것은 액티브 벨입니다.
2、시뮬레이션 그래프
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
S | 디지털 신호 핀 |
전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
설치방식: 더블스크루 고정

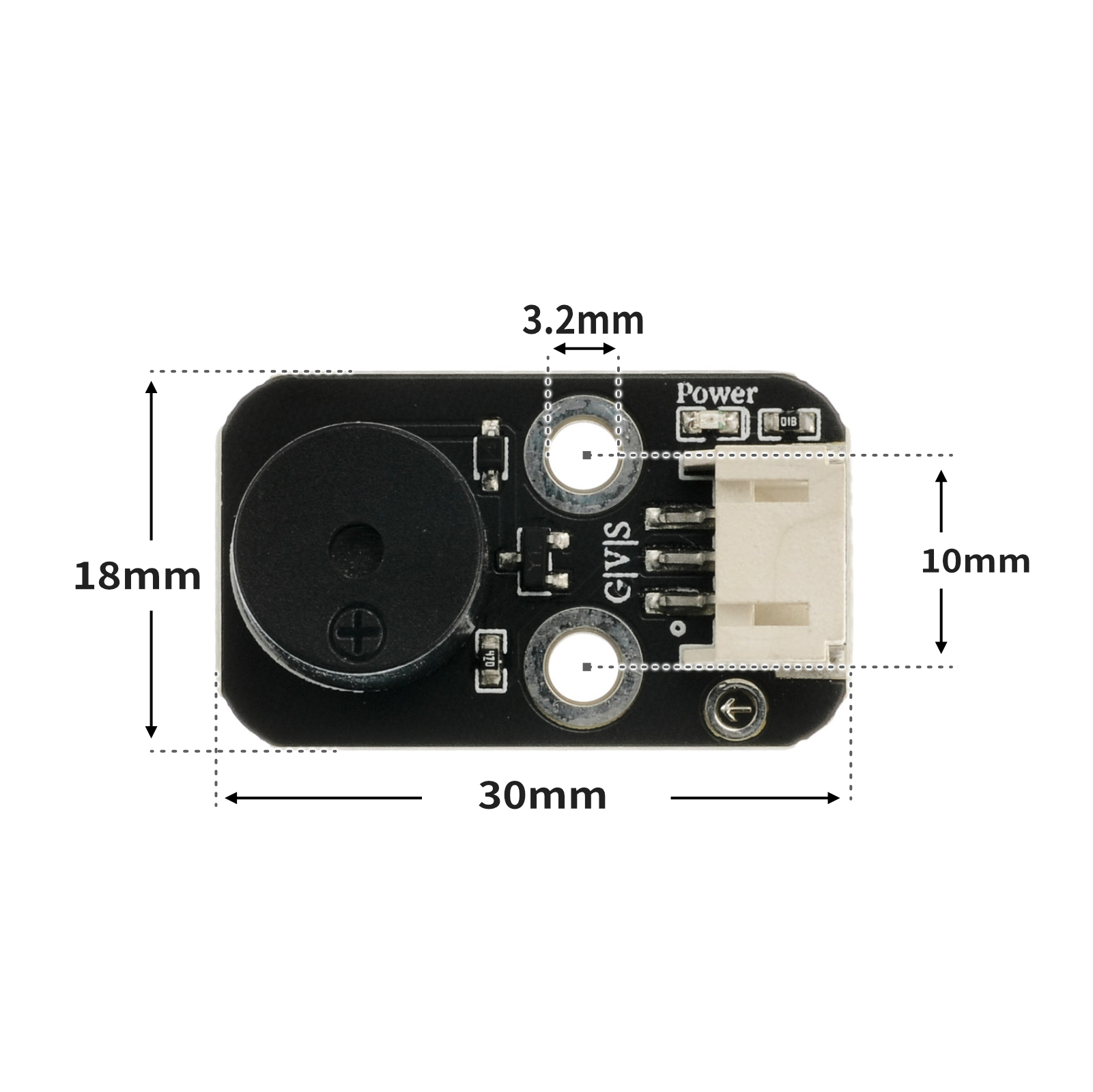

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
float tonelist[7]={1046.5,1174.7,1318.5,1396.9,1568,1760,1975.5};
void setup(){
pinMode(3, OUTPUT);
}
void loop(){
//蜂鸣器:D3,\n播放简谱1，2，3，4，5，6
for (int i = 1; i <= 7; i = i + (1)) {
tone(3,tonelist[(int)(i - 1)]);
delay(600);
noTone(3);
delay(600);
}
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):
import music
midi = music.MIDI(2)
while True:
midi.pitch_time(440, 1000)
midi.pitch_time(494, 1000)
midi.pitch_time(523, 1000)
midi.pitch_time(587, 1000)
midi.pitch_time(659, 1000)
midi.pitch_time(698, 1000)
midi.pitch_time(784, 1000)7、미스키 Mixly 예제 프로그램(그래픽 언어)
예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
무소스 벨 모듈(HS-F02P)*1
PH2.0 3P 핀 공구 전도선 *1 또는 PH2.0 3P 양두개 핀 공구 전도선 *1

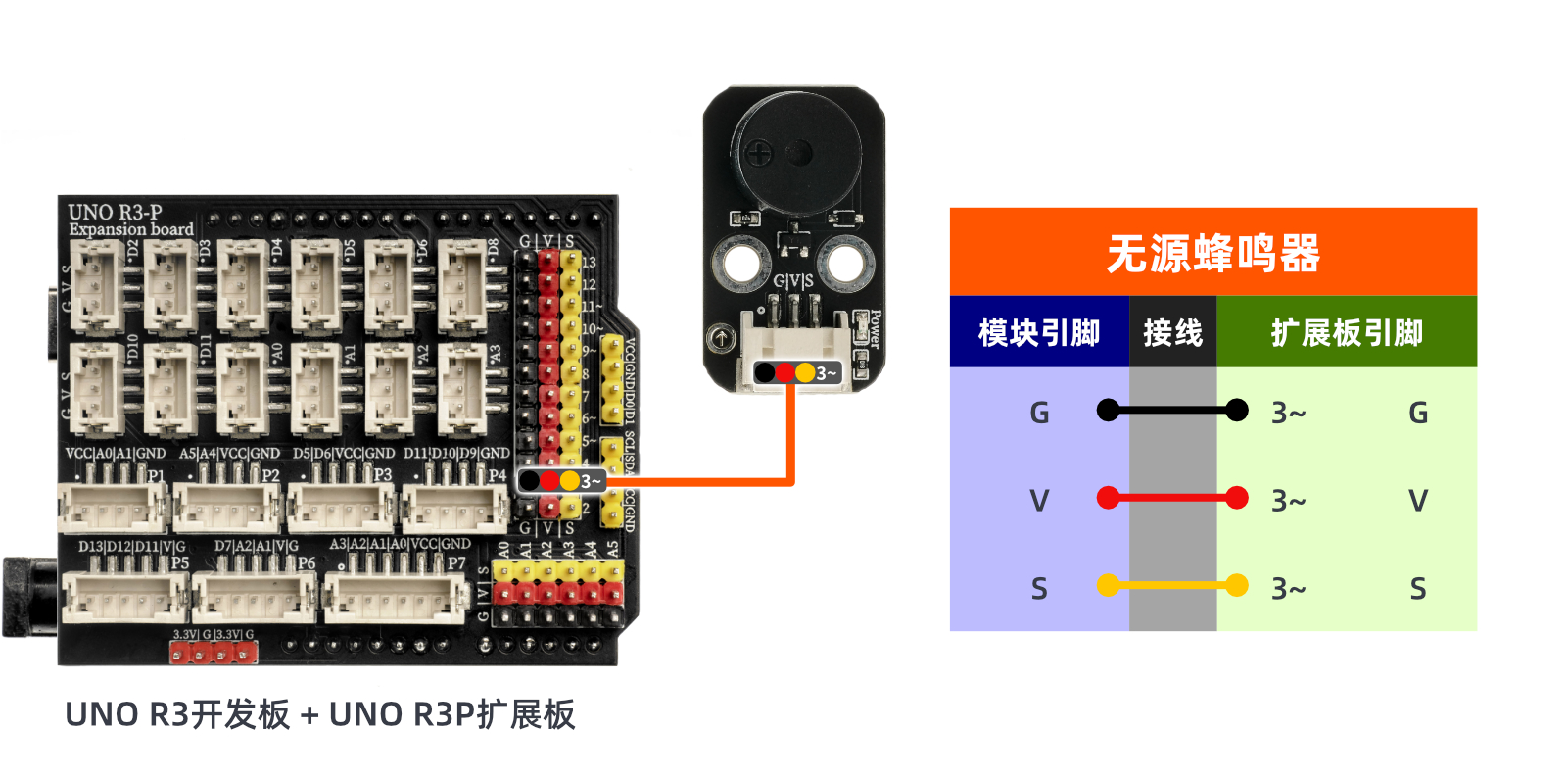

전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
비디오 강의:点击查看
9、테스트 결과
Arduino UNO 테스트 결과：
선을 연결한 장치에 대한 프로그램을 Arduino UNO 개발 보드에 기록한 후, 비트의 다른 주파수 소리를 들을 수 있습니다.
ESP32 테스트 결과:
업데이트 대기 중...
