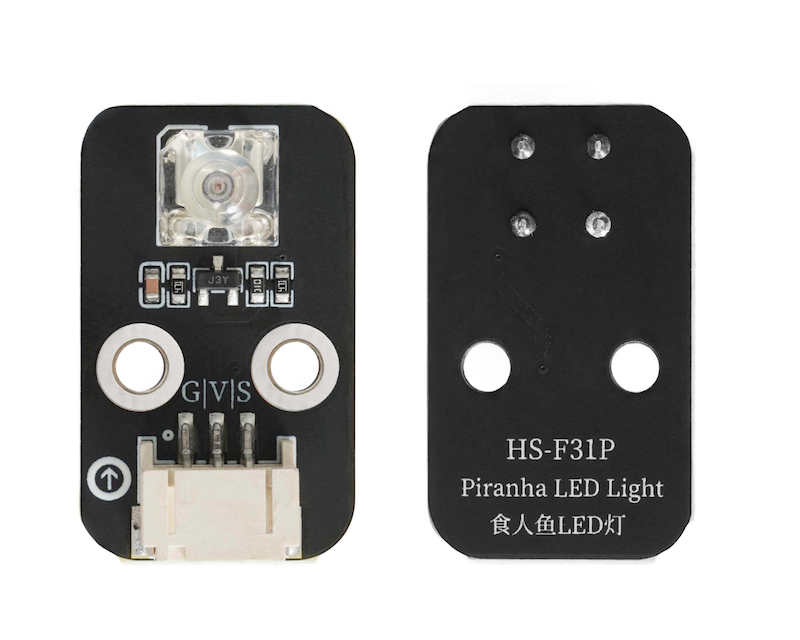

HS-F31P 食人鱼LED灯

1、介绍

食人鱼LED灯模块，通常采用正方形的透明树脂封装，外观类似正方形的盒子，有四个引脚。可以通过较大的电流，且本身的设计结构有利于发光，因此食人鱼 LED 的发光强度相比普通的LED灯更高。引脚与发光部分之间的间距设计，使得食人鱼 LED 的散热效果比一般的 LED 要好很多，能承受更大的功率。

2、原理图

食人鱼LED灯-HS-F31P 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 3P端子线

• 安装方式：双螺丝固定

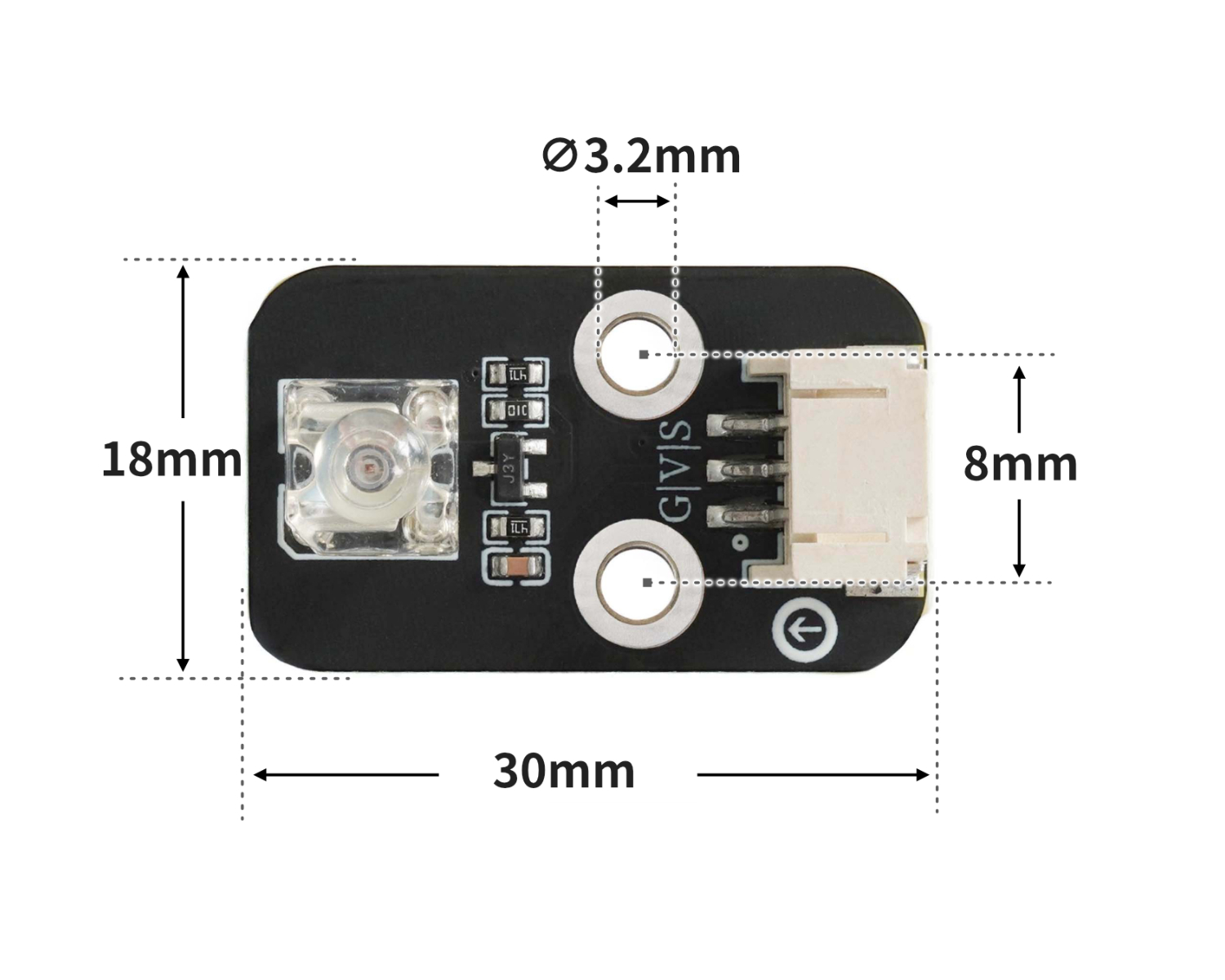

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

void setup(){
  pinMode(6, OUTPUT);
}

void loop(){
  digitalWrite(6,HIGH);
  delay(1000);
  digitalWrite(6,LOW);
  delay(1000);

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import time


pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    pin4.value(1)
    time.sleep(1)
    pin4.value(0)
    time.sleep(1)

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 数据线 *1

• 食人鱼模块（HS-F31P）*1

• PH2.0 3P双头端子线 *1

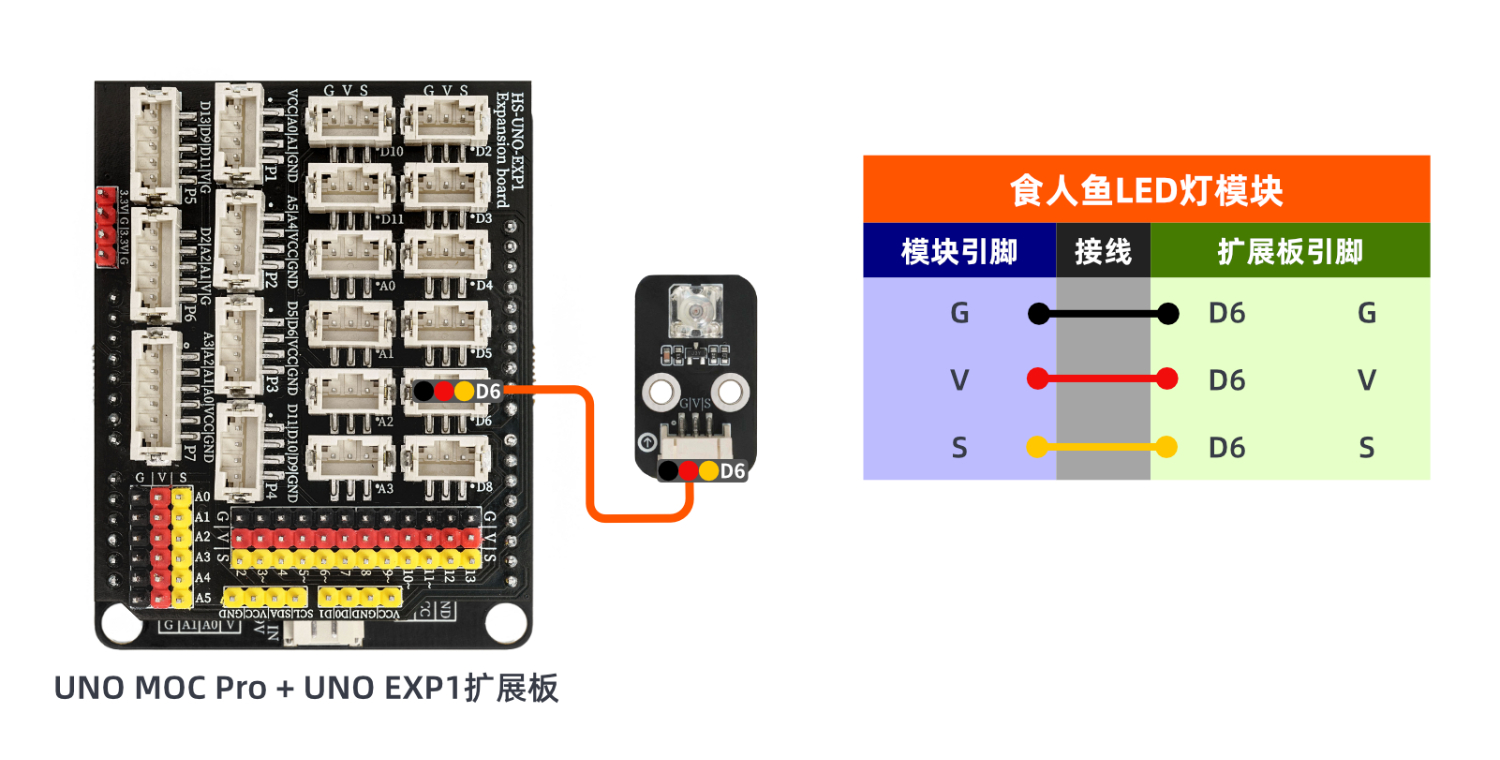

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

视频教程：点击查看

10、测试结果

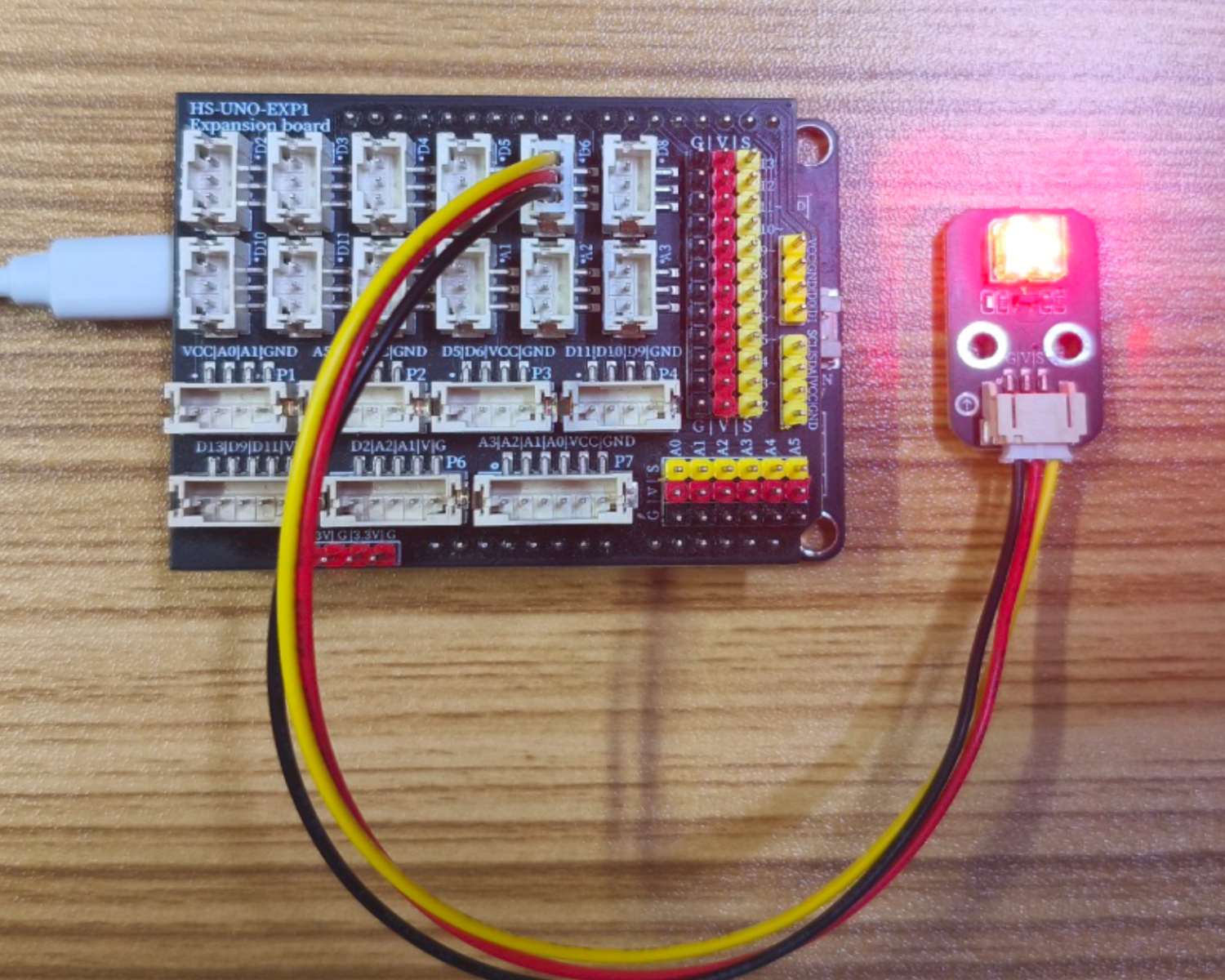

Arduino UNO测试结果：

器件连接好线之后，将上述程序上传到 UNO R3 PRO 开发板之后，将会发现 LED 灯会以亮 1 秒灭1秒的频率闪烁，达到了我们想要的效果。

ESP32 Python测试结论：

器件连接好线之后，将上述程序上传到 UNO R3 PRO 开发板之后，将会发现 LED 灯会以亮 1 秒灭1秒的频率闪烁，达到了我们想要的效果。
