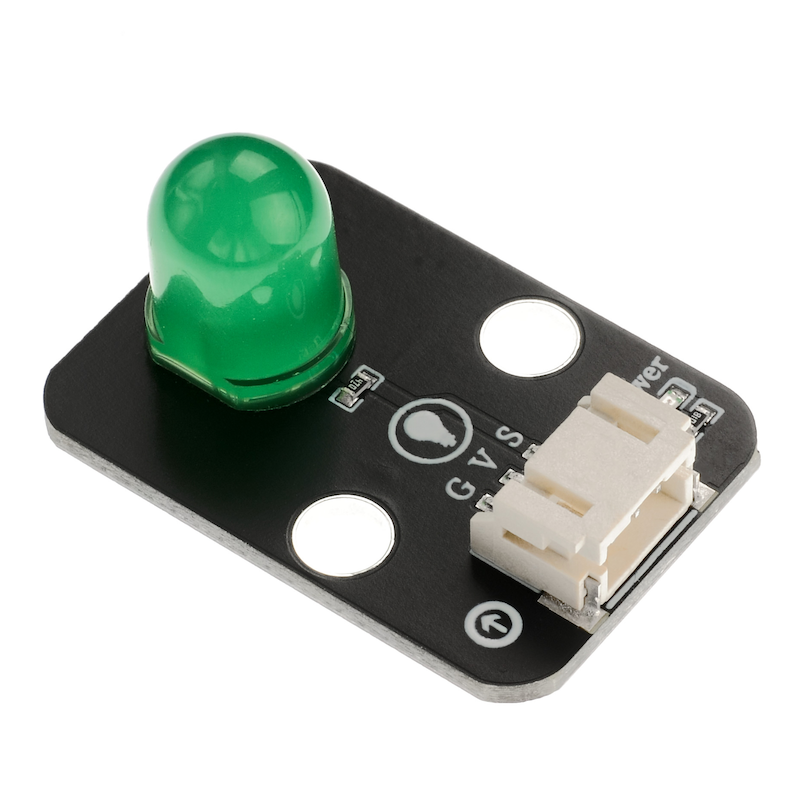

HS-F08-L LED灯模块

1、介绍

LED灯也叫做发光二极管，由混合化合物制成，即镓（Ga），砷（AS），磷（P）。 磷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。发光二极管的反向击穿电压为 5v。其正伏安特性曲线太陡，必须与限流电阻串联，以便在使用时控制流过管道的电流。

2、原理图

LED灯-HS-F08-L 原理图 点击查看

3、模块参数

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 3P端子线

• 安装方式：双螺丝固定

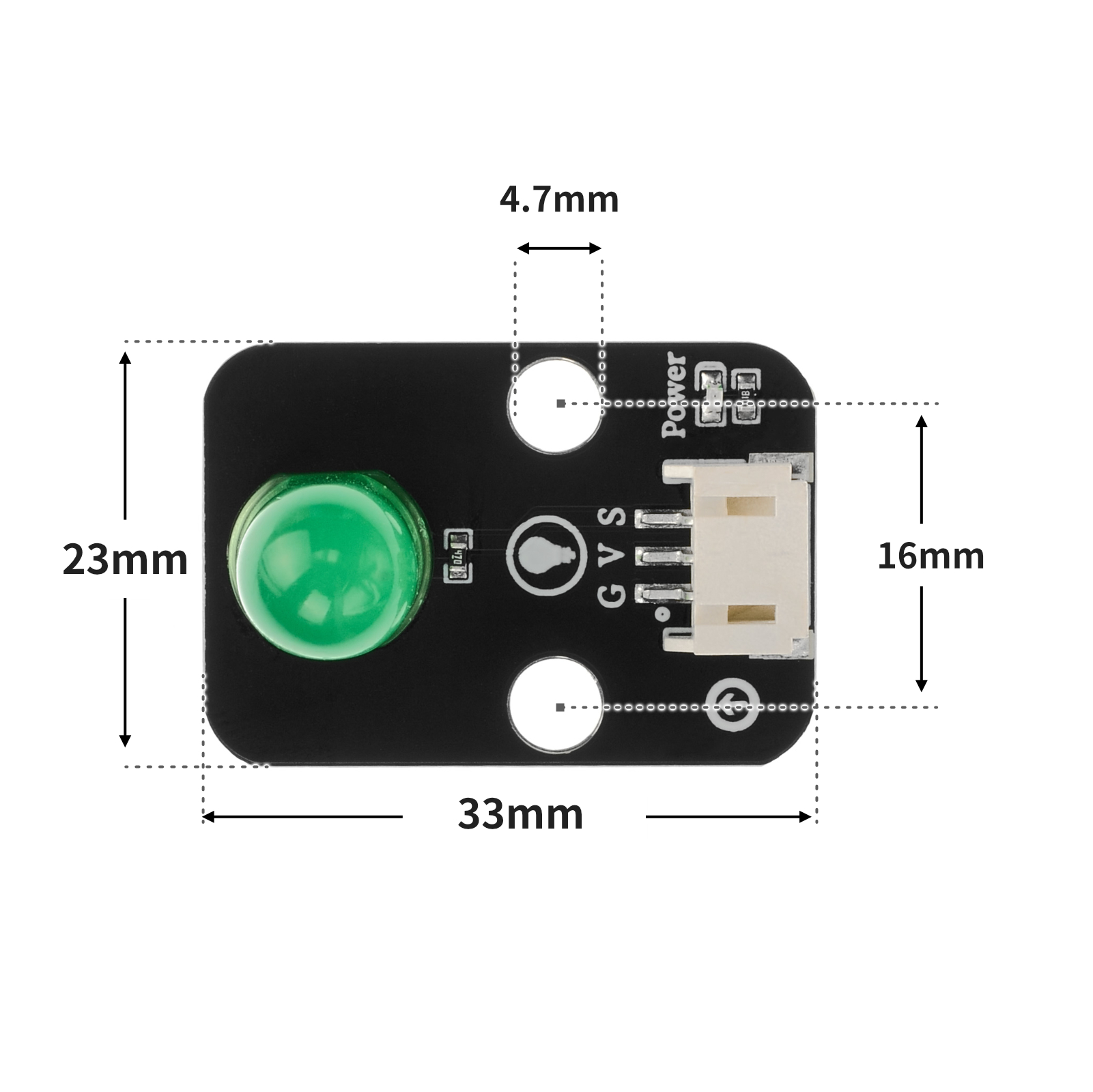

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

int ledPin=6; //定义数字9引脚为控制LED的引脚
void setup()
{
    pinMode(ledPin,OUTPUT);    //设置数字9口模式，OUTPUT：输出模式
}
void loop()
{
    digitalWrite(ledPin,HIGH); //HIGH设置为5V左右 PIN9
    delay(1000);               //设置延迟时间，1000 = 1S
    digitalWrite(ledPin,LOW);  //LOW设置为5V左右 PIN9
    delay(1000);               //设置延迟时间，1000 = 1S
}

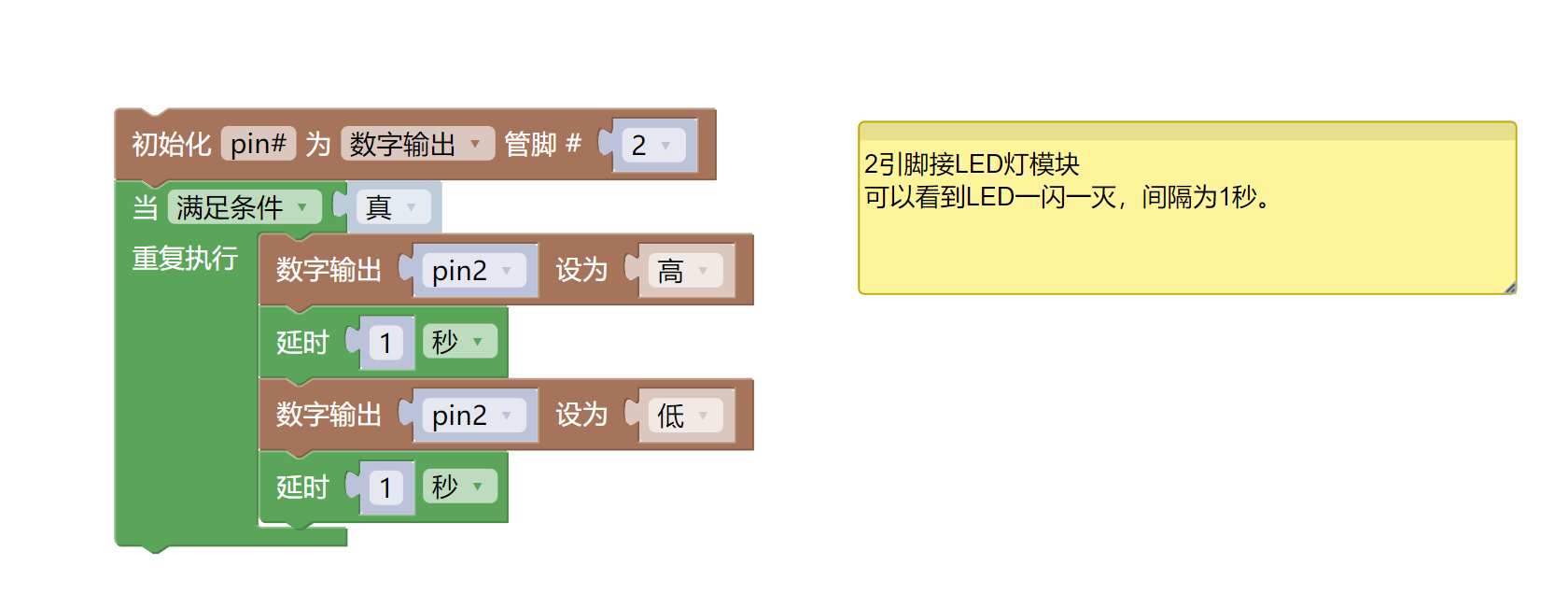

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
pin2.value(1)
time.sleep(1)
pin2.value(0)
time.sleep(1)

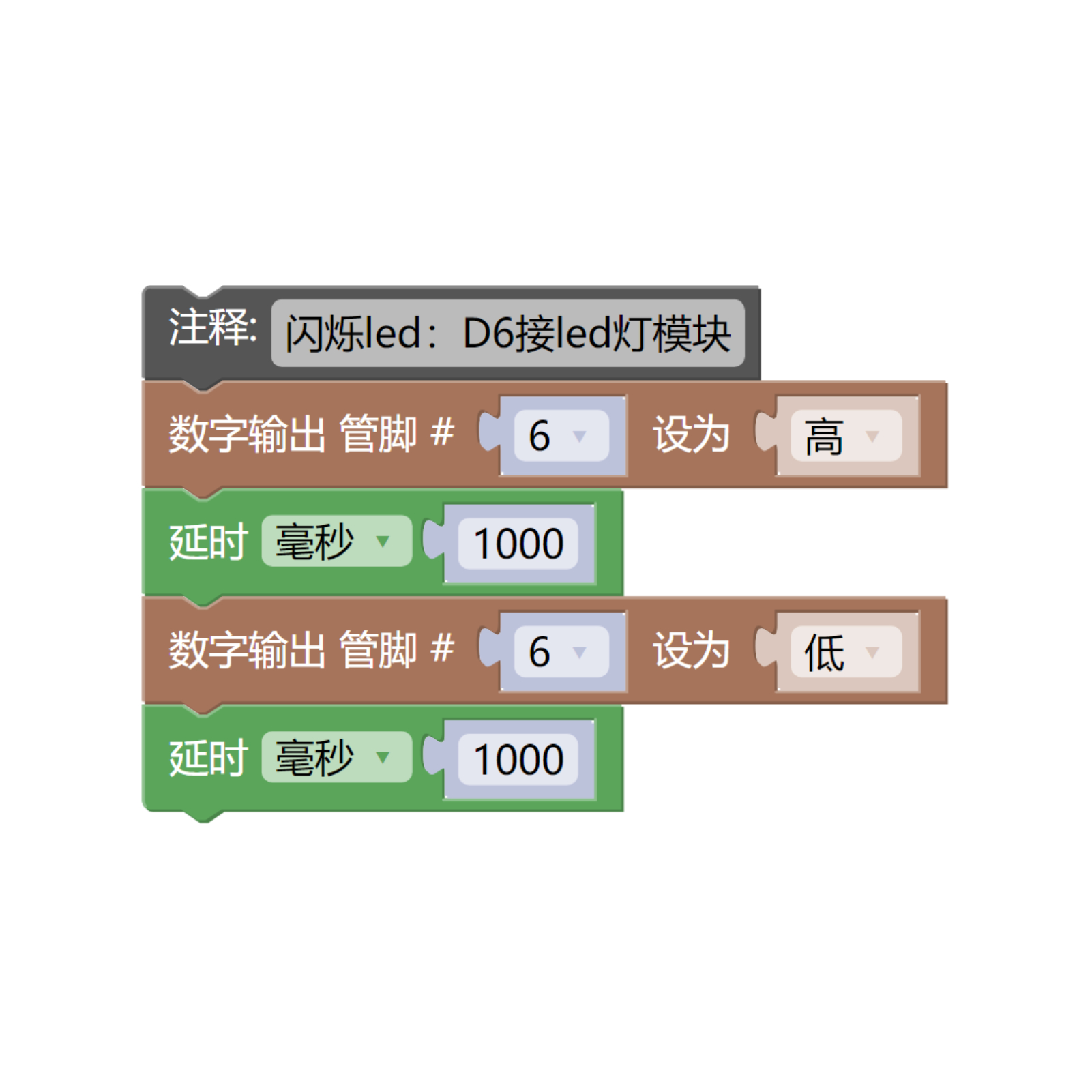

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1

• HELLO STEM UNO R3 P 扩展板 *1

• USB type-c 数据线 *1

• LED灯模块（HS-F08L）*1

• PH2.0 3P双头端子线 *1

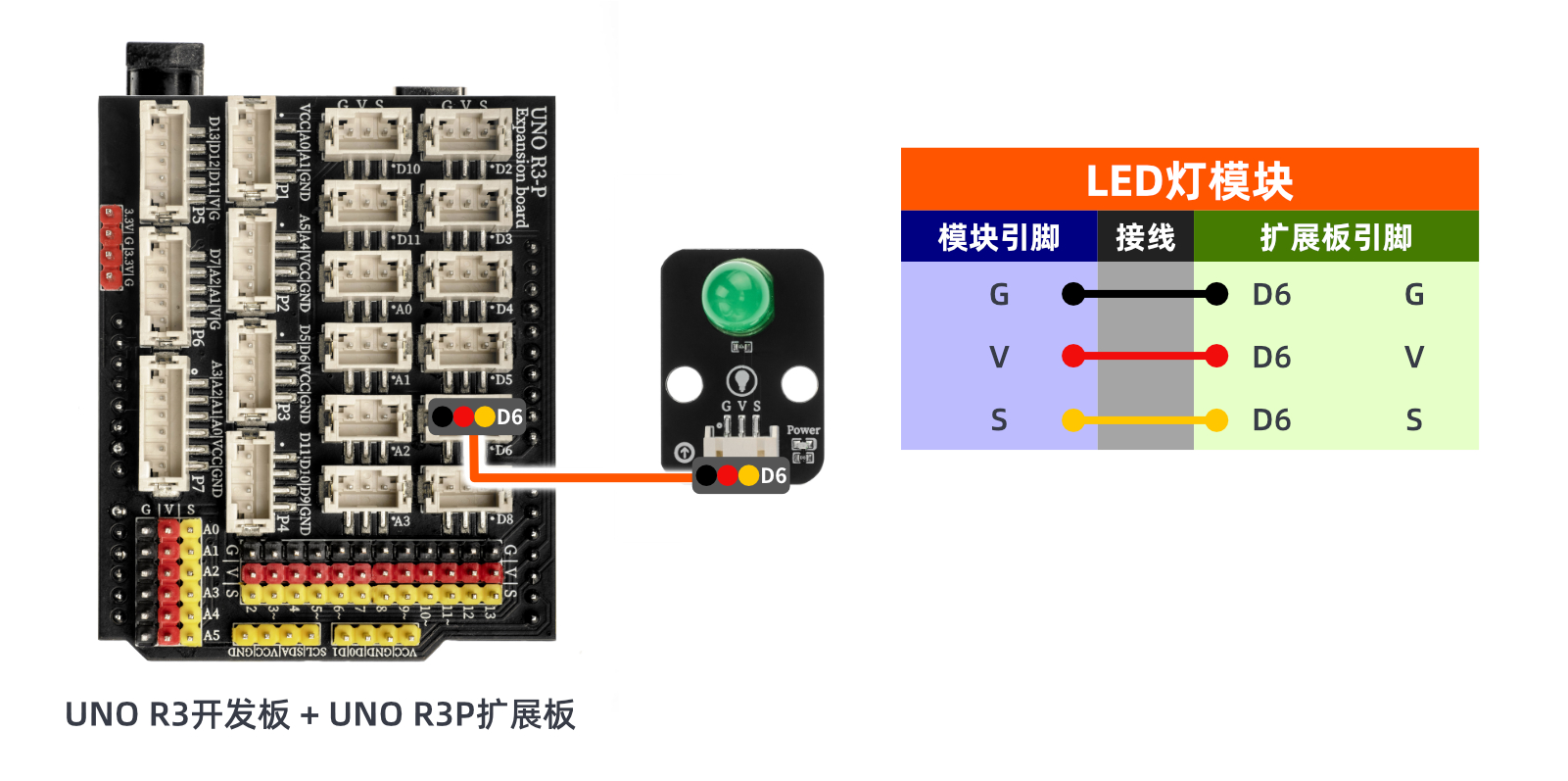

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：待更新

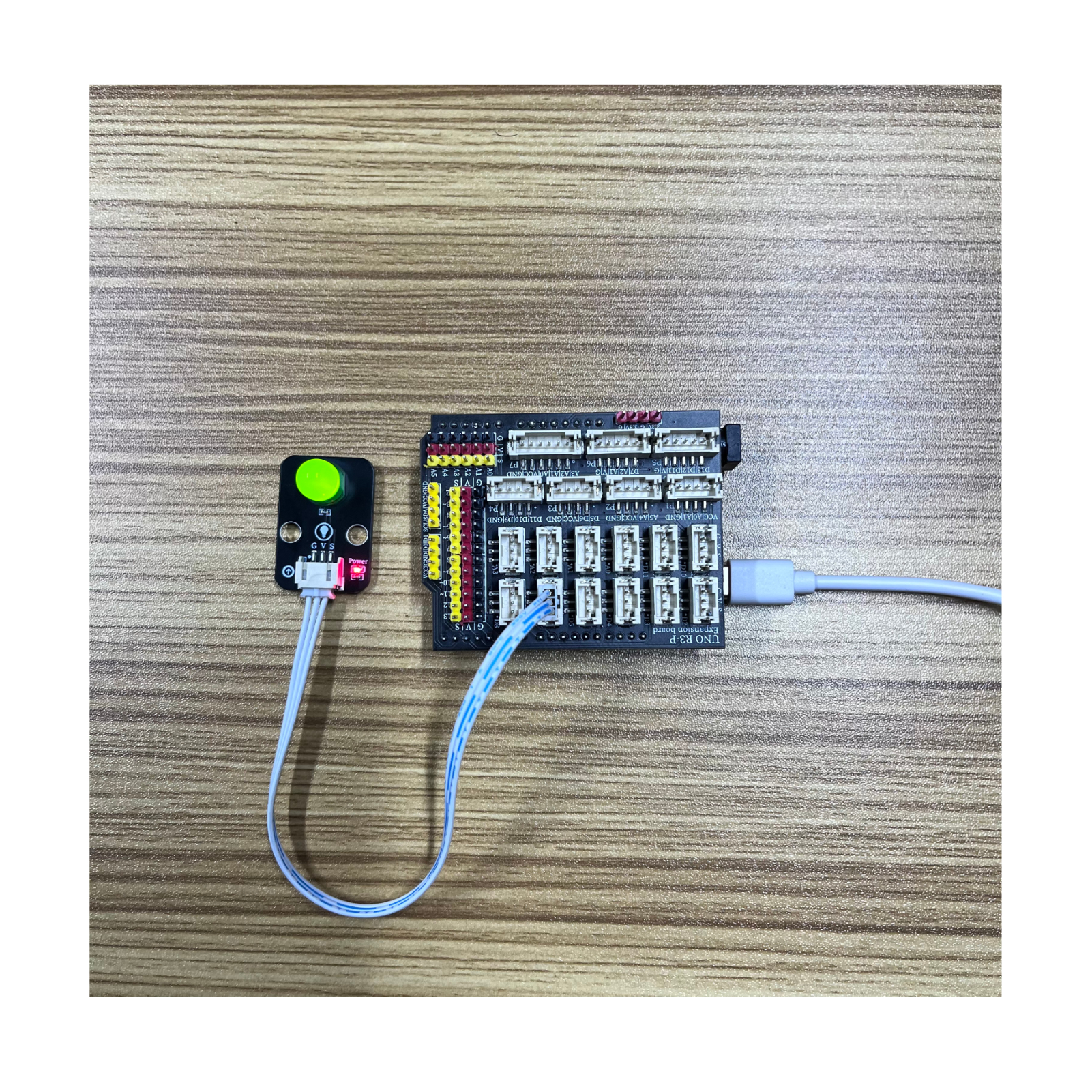

10、测试结果

Arduino UNO测试结论：

器件连接好线之后，将上述程序上传到 UNO R3 PRO 开发板之后，将会发现 LED 灯会以亮 1 秒灭1秒的频率闪烁，达到了我们想要的效果。

ESP32 Python测试结论：

器件连接好线之后，将上述程序上传到 UNO R3 PRO 开发板之后，将会发现 LED 灯会以亮 1 秒灭1秒的频率闪烁，达到了我们想要的效果。
