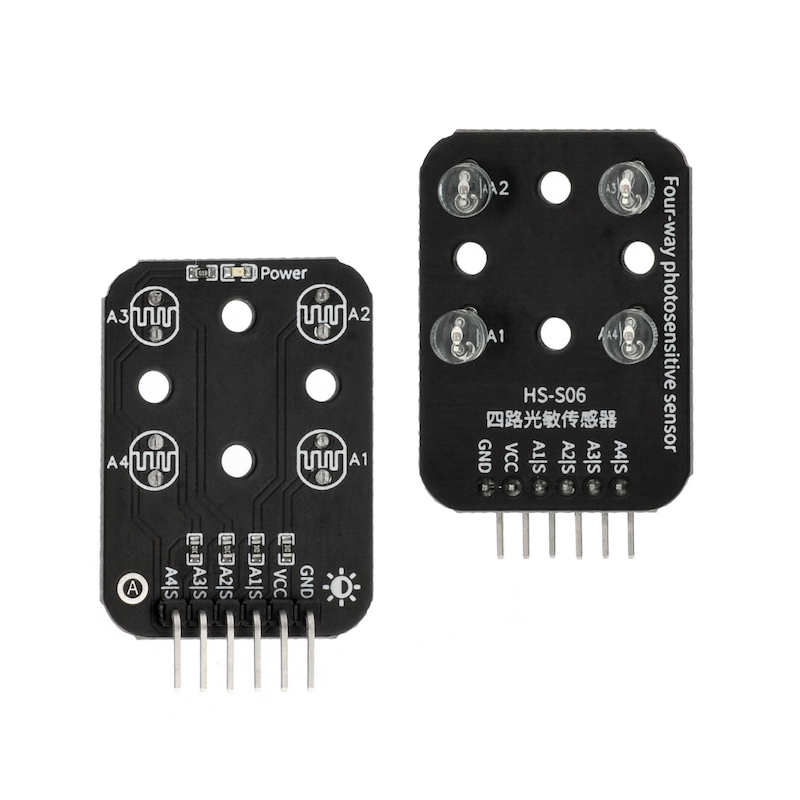

HS-S06 네가지 광감도 센서

1、소개

2、시뮬레이션 그래프

4위 조도 센서 HS-S06B 원리도点击查看

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결 방식: 2.54mm 레이아웃 핀저

• 安装方式：螺丝固定

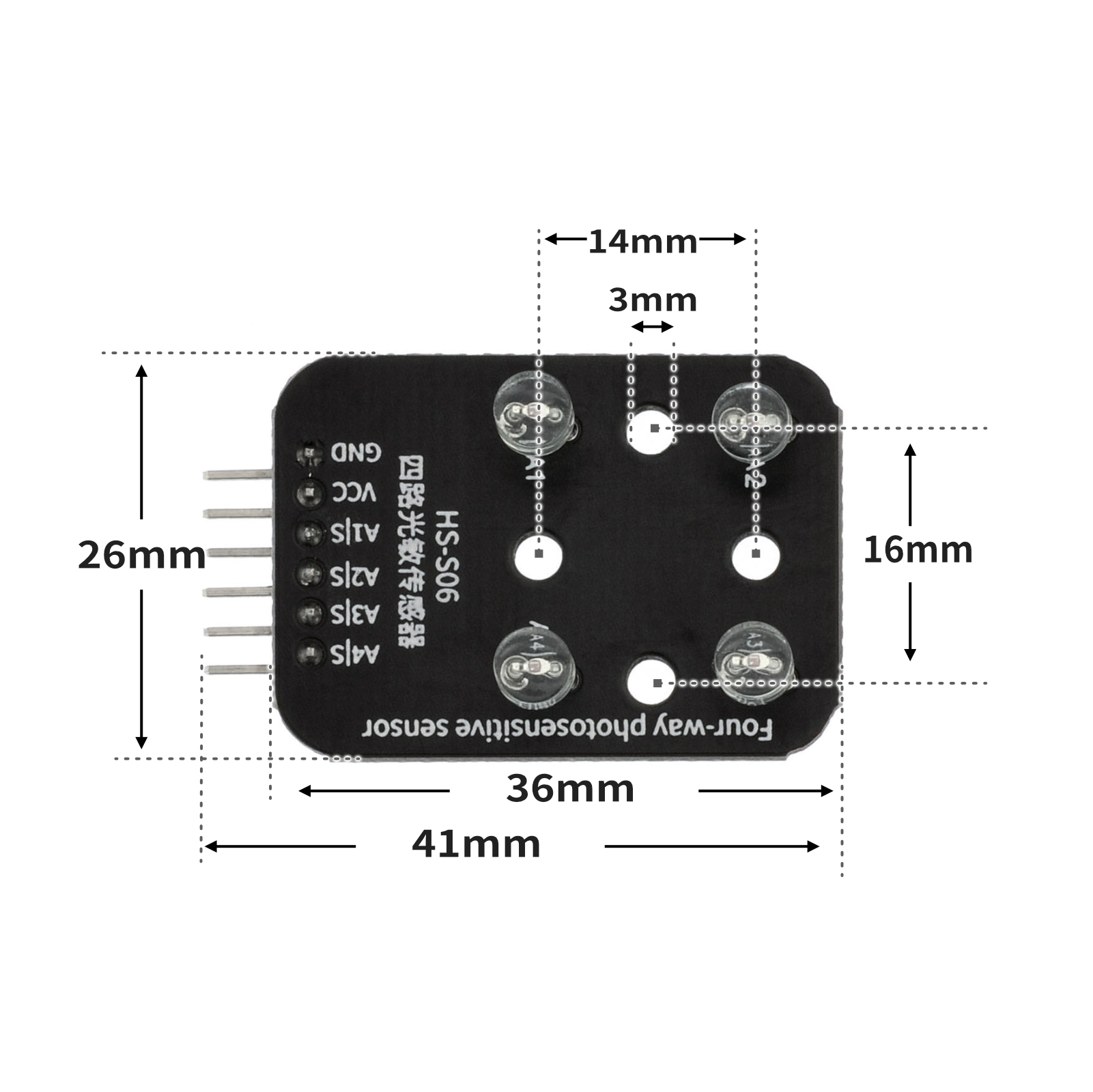

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

volatile int zoushang;
volatile int youshang;
volatile int zouxia;
volatile int youxia;

void setup(){
  Serial.begin(9600);
  zoushang = 0;
  youshang = 0;
  zouxia = 0;
  youxia = 0;
  pinMode(A1, INPUT);
  pinMode(A2, INPUT);
  pinMode(A3, INPUT);
  pinMode(A4, INPUT);
}

void loop(){
  zouxia = analogRead(A1);
  zoushang = analogRead(A2);
  youxia = analogRead(A3);
  youshang = analogRead(A4);
  delay(500);
  Serial.print("A1：");
  Serial.print(zouxia);
  Serial.print("******");
  Serial.print("A2：");
  Serial.print(zoushang);
  Serial.print("******");
  Serial.print("A3：");
  Serial.print(youxia);
  Serial.print("******");
  Serial.print("A4：");
  Serial.println(youshang);

}​

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine
import time


adc34 = machine.ADC(machine.Pin(34))
adc35 = machine.ADC(machine.Pin(35))
adc36 = machine.ADC(machine.Pin(36))
adc39 = machine.ADC(machine.Pin(39))
while True:
    print(' A1: ',end ="")
    print(adc34.read_u16(),end ="")
    print(' A2: ',end ="")
    print(adc35.read_u16(),end ="")
    print(' A3: ',end ="")
    print(adc36.read_u16(),end ="")
    print(' A4: ',end ="")
    print(adc39.read_u16())
    time.sleep_ms(200)

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• HELLO STEM UNO R3 PRO 개발보드 *1

• USB type-c 데이터 케이블 *1

• 4로 가는 광성도 센서 모듈（HS-S06）*1

• 1P 모시르 모시르 두봉선 *6개 또는 3P 모시르 모시르 두봉선 *2개

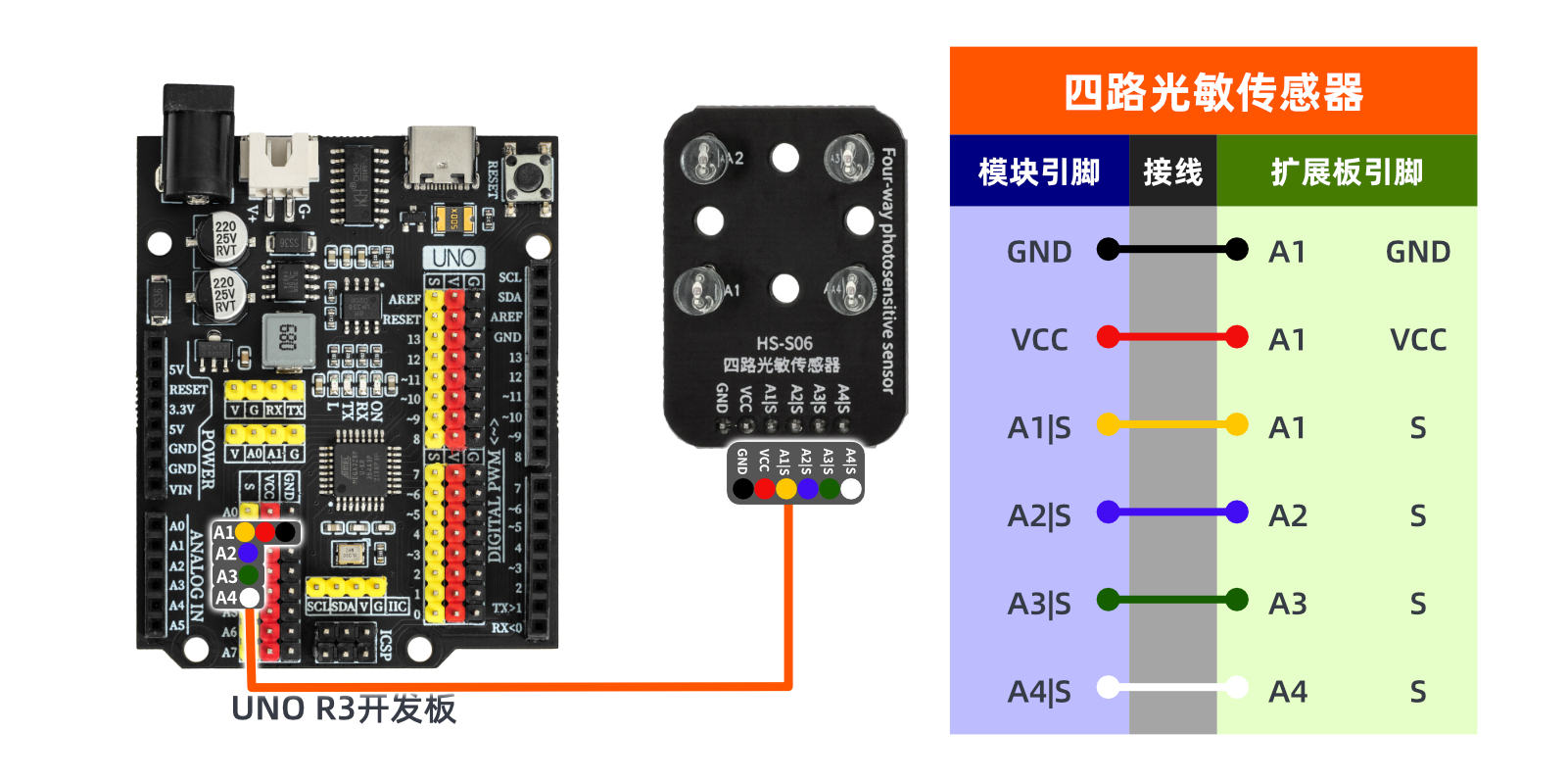

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

비디오 강의:点击查看

10、테스트 결과

Arduino UNO 테스트 결과：
