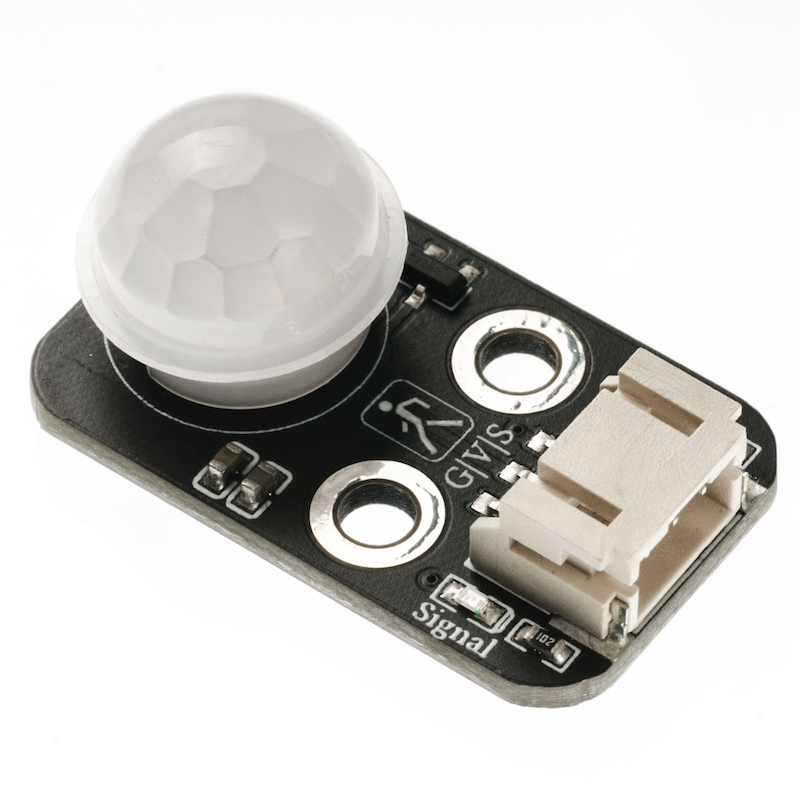

HS-S38P人体感应器

1、소개

2、시뮬레이션 그래프

3、모듈 매개변수

핀 이름	설명
G	GND(전원 입력 부정极)
V	VCC(전원 입력 정극)
S	디지털 신호 핀

전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
설치방식: 더블스크루 고정

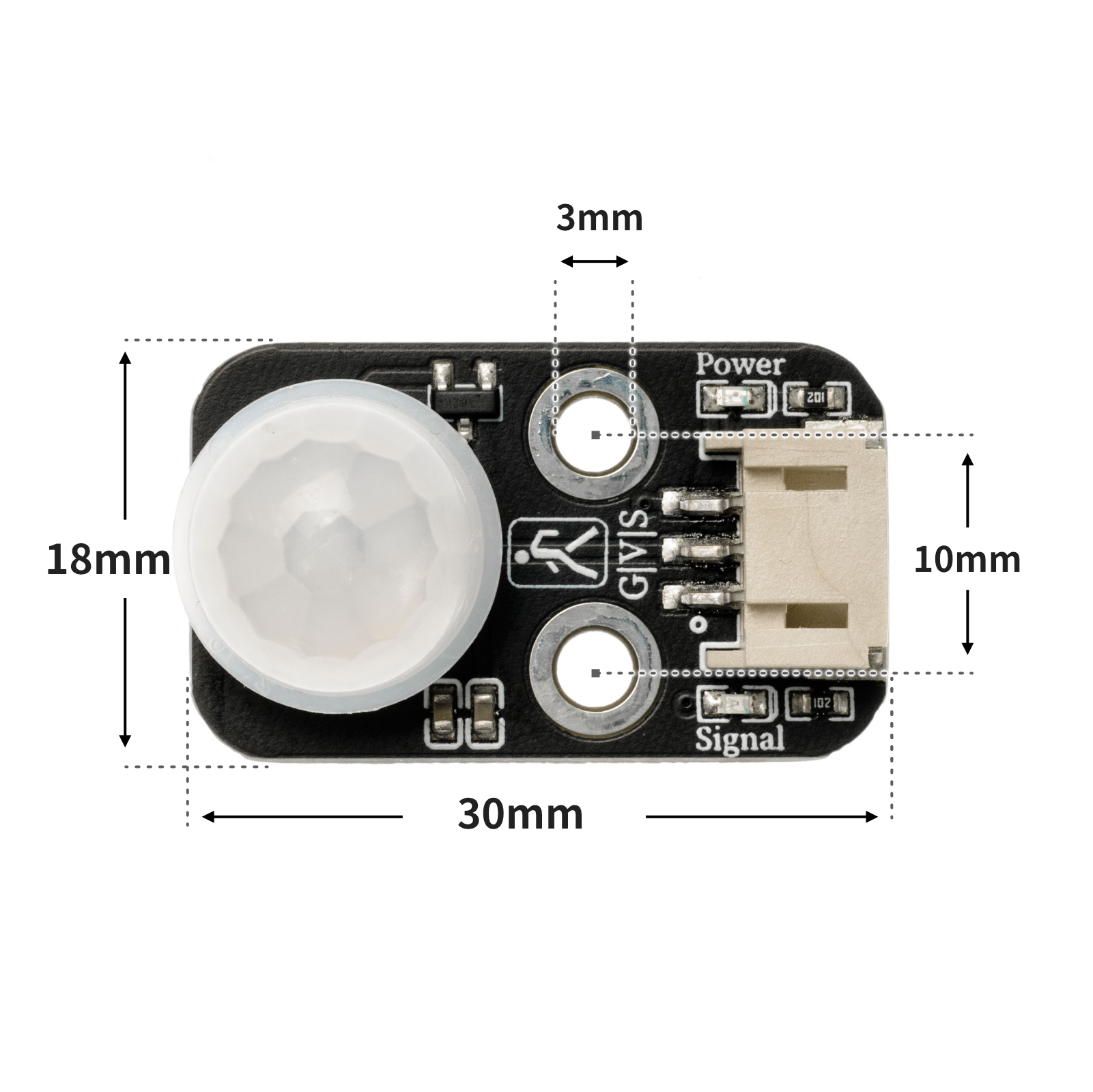

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

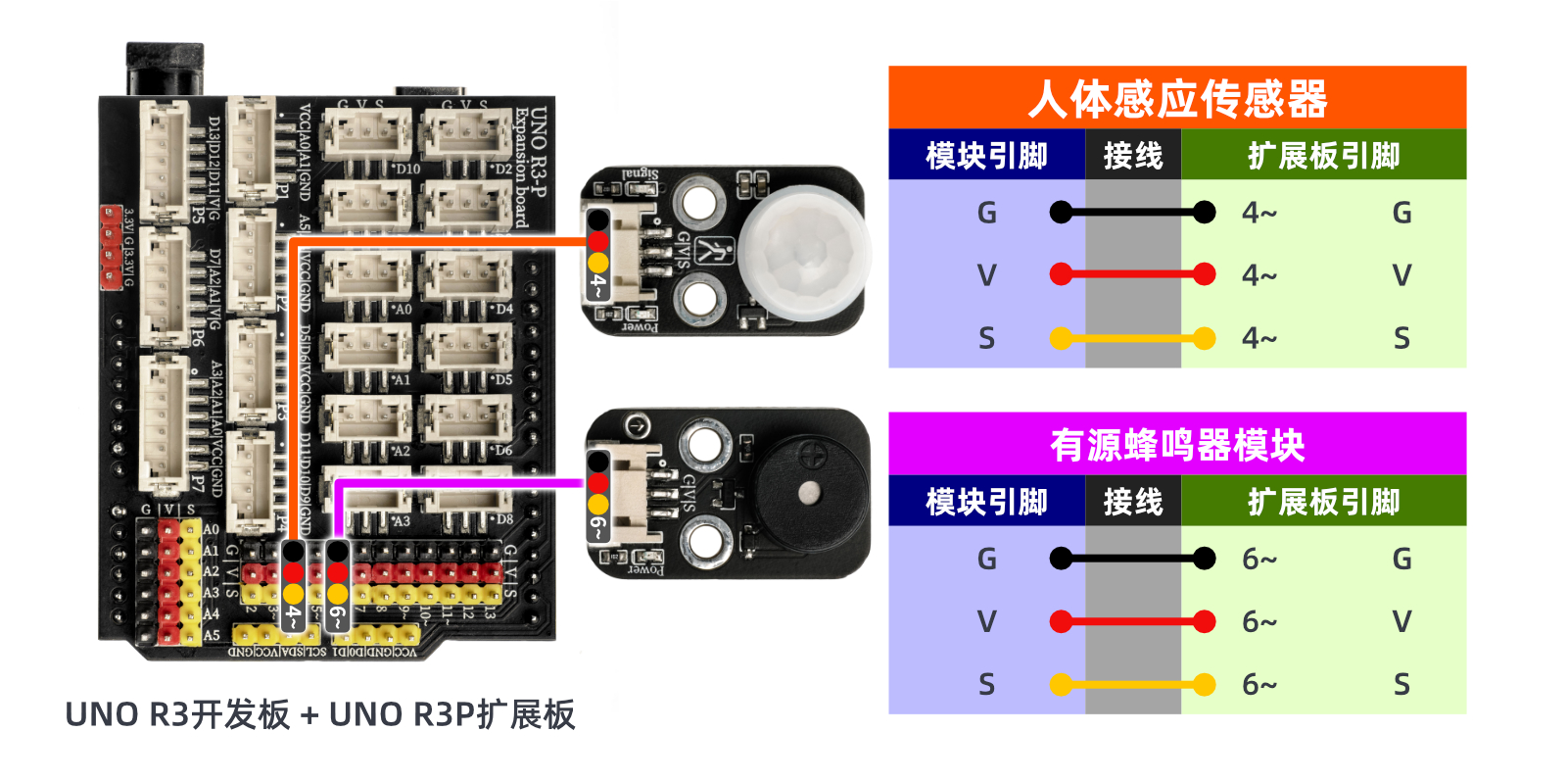

예제 프로그램(UNO 개발 보드):

int body_sensing = 4;//设置人体传感器接D4引脚
int Buzzer = 6;//设置有蜂鸣器接D6引脚
boolean  value= 0;//设置布尔变量
void setup() {

  Serial.begin(9600);//设置串口波特率
  pinMode(body_sensing, INPUT);//设置D6引脚为输入模式
  pinMode(Buzzer, OUTPUT);//设置Buzzer为输出模式
}

void loop() {
    value = digitalRead(body_sensing);//读取人体感器状态值赋给变量value

     if (value == 1) {
    digitalWrite(Buzzer,HIGH);//蜂鸣器响
    Serial.println(String("有人蜂鸣器响：") + String(digitalRead(4)));//串口打印状态值

  } else if (value == 0) {
    Serial.println(String("无人：") + String(digitalRead(4)));//串口打印状态值
    digitalWrite(Buzzer,LOW);//蜂鸣器不工作
  }
  delay(500);


}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 1:
        pin4.value(1)
    else:
        pin4.value(0)
