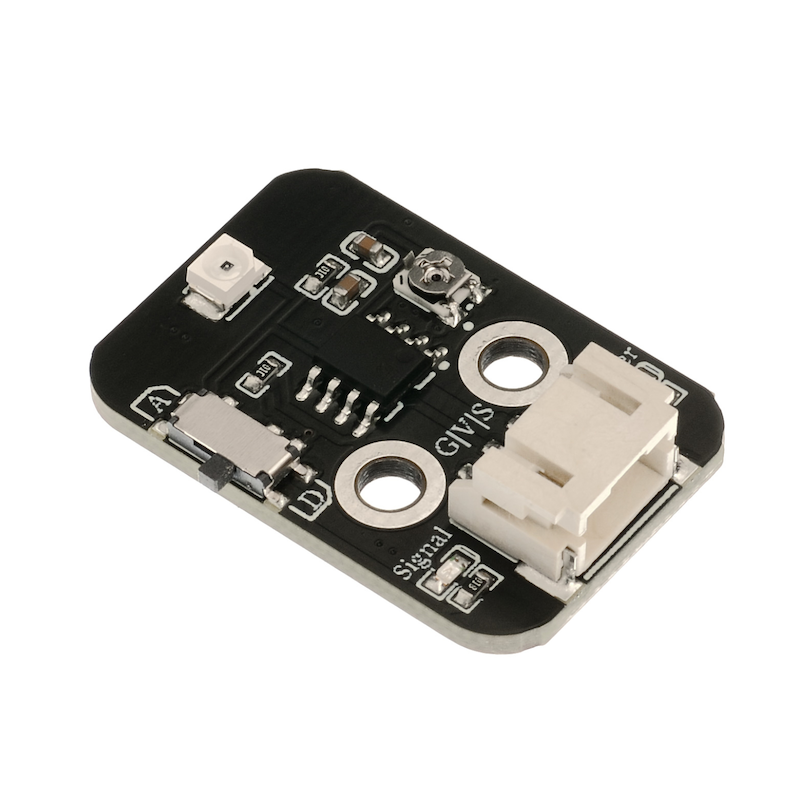

1、介绍
环境亮度传感器，又称环保型光敏电阻。替代光敏电阻 CdS，符合 RoHS 指令/无铅/无镉。特制滤光环氧树脂封装，光谱响应特性类似于人眼；随光照度变化线性输出；具有一定的温度稳定性；低暗电流，低工作照度；可广泛应用于各种光控电路，比如控制和调节灯光，调节背景光，如电视，PDA，照相机，LCD/LED 显示器和移动电话等；控制玩具和照明设备。环境亮度传感器对环境光线最敏感，一般用来检测周围环境的光线亮度等 。
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND（电源输入负极） |
V | VCC（电源输入正极） |
S | 模拟信号引脚 |
供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：双螺丝固定

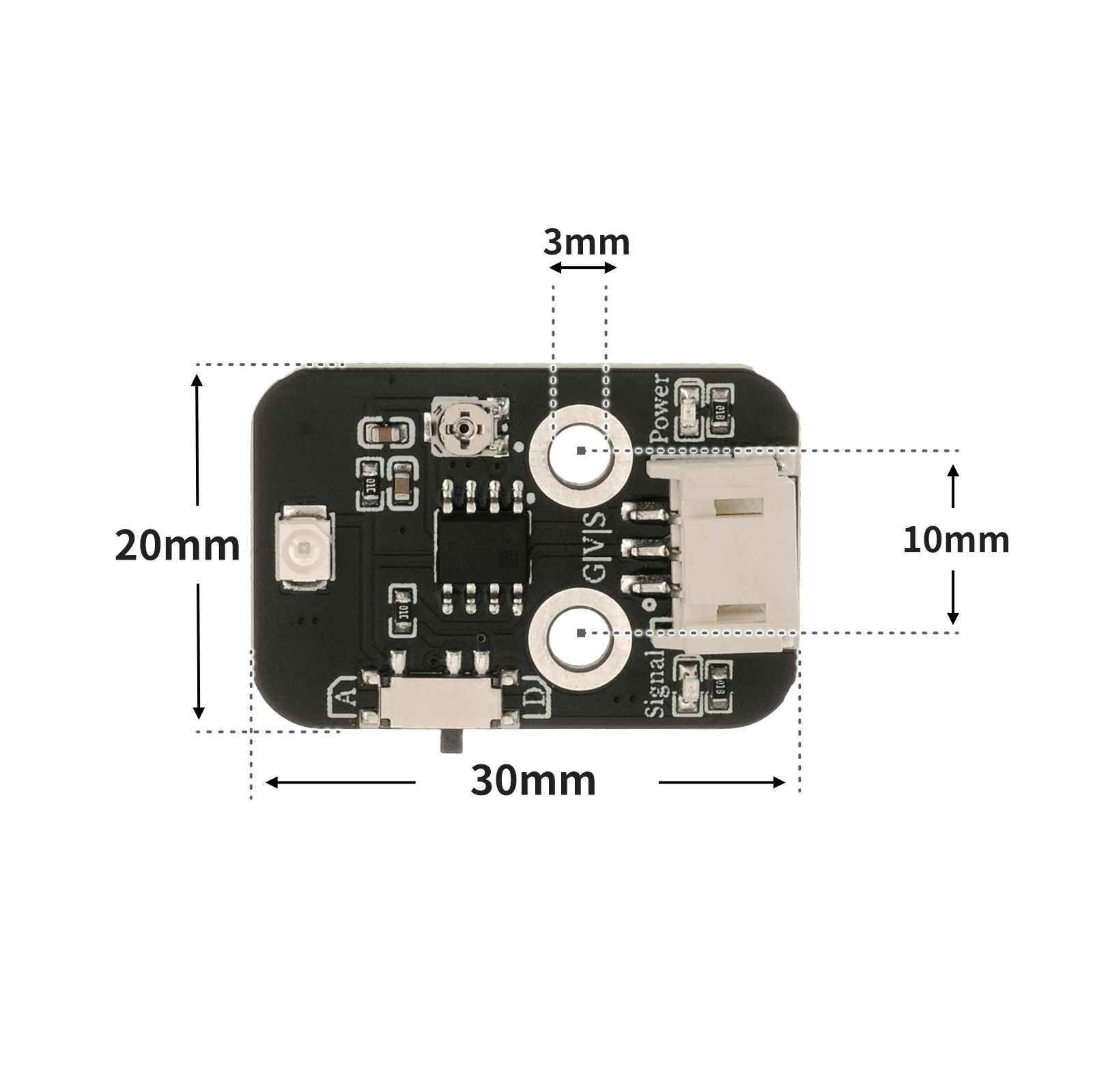

4、电路板尺寸
5、Arduino IDE示例程序
注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看
示例程序（UNO开发板）：
volatile int sensorValue;
volatile int light;
void setup(){
sensorValue = 0;
light = 0;
Serial.begin(9600);
pinMode(A0, INPUT);
pinMode(6, OUTPUT);
}
void loop(){
//环境亮度传感器接A0；led灯模块接D6；
//当手遮住光敏传感器时，显示数值将变小，led灯变亮；当光线变强时，显示数值将变大，led灯变暗；
sensorValue = analogRead(A0);
light = (map(sensorValue, 0, 1010, 255, 0));
Serial.print(" A0=");
Serial.print(sensorValue);
Serial.print(" light=");
Serial.println(light);
delay(5);
analogWrite(6, light);
}6、ESP32 Python 示例（适用于Mixly IDE /米思齐）
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
示例程序（ESP32-Python）：
import machine
from mixpy import math_map
value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
value = adc32.read_u16()
light = (math_map(value, 0, 65535, 65535, 0))
pwm2.duty_u16(int(light))7、米思齐 Mixly 示例程序（图形化语言）

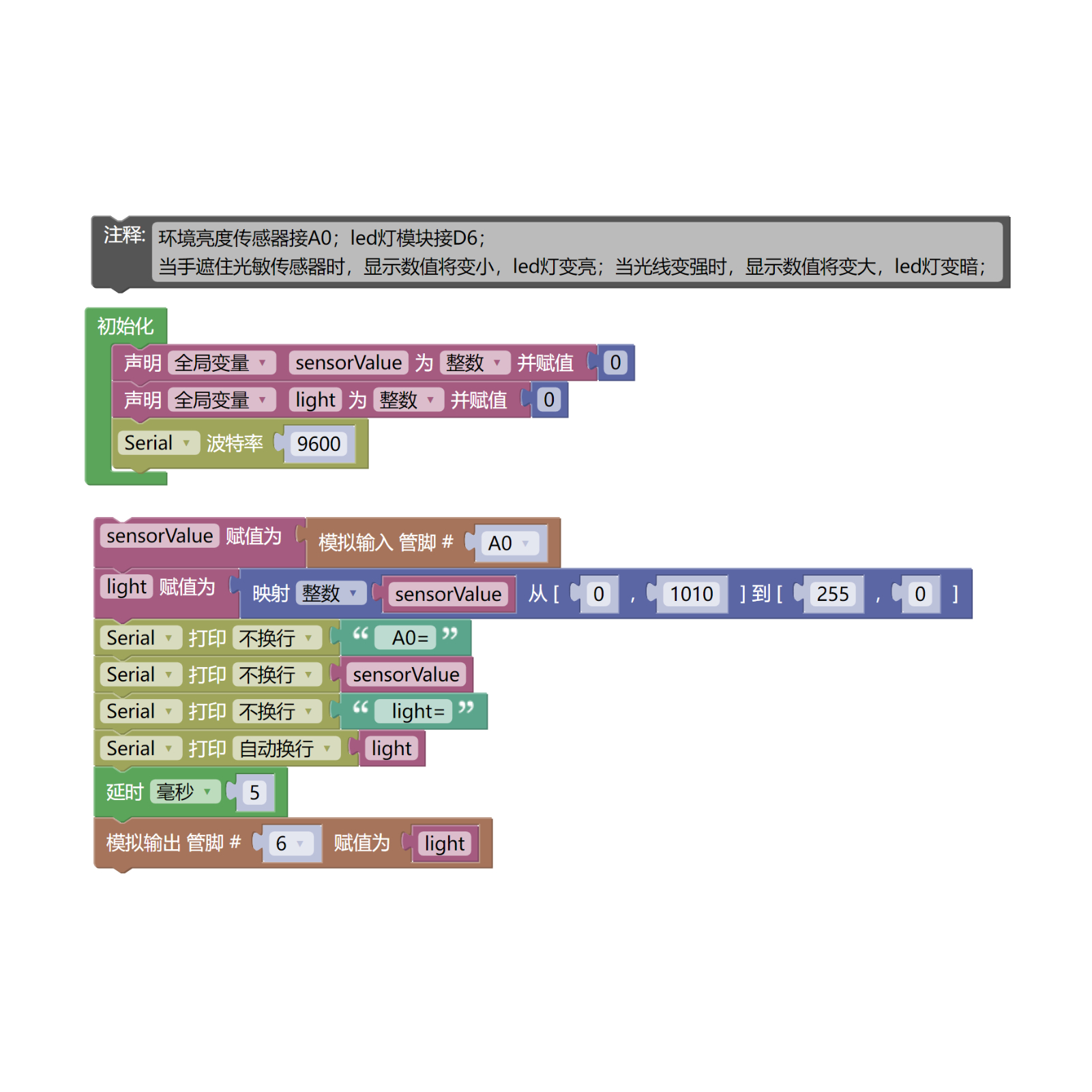

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

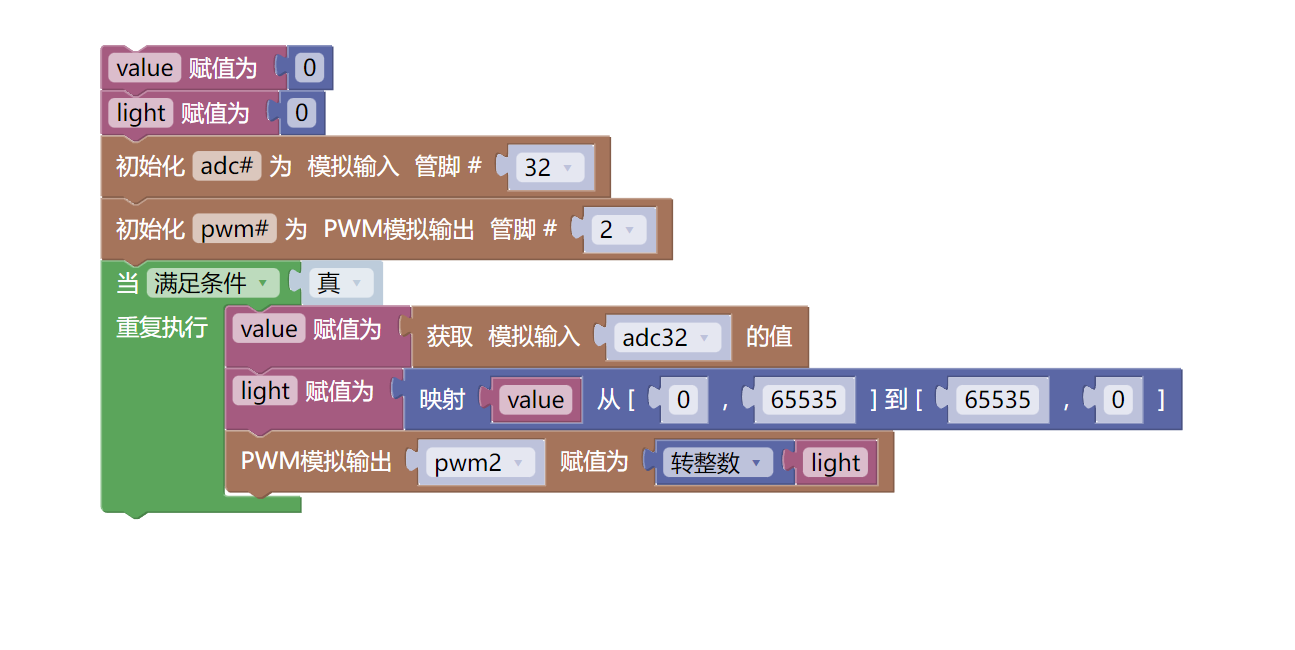

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
8、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
HELLO STEM UNO R3 开发板 *1
HELLO STEM UNO R3 P 扩展板 *1
USB type-c 数据线 *1
LED灯模块（HS-F08P）*1
环境亮度传感器模块（HS-S20P-B）*1
PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2

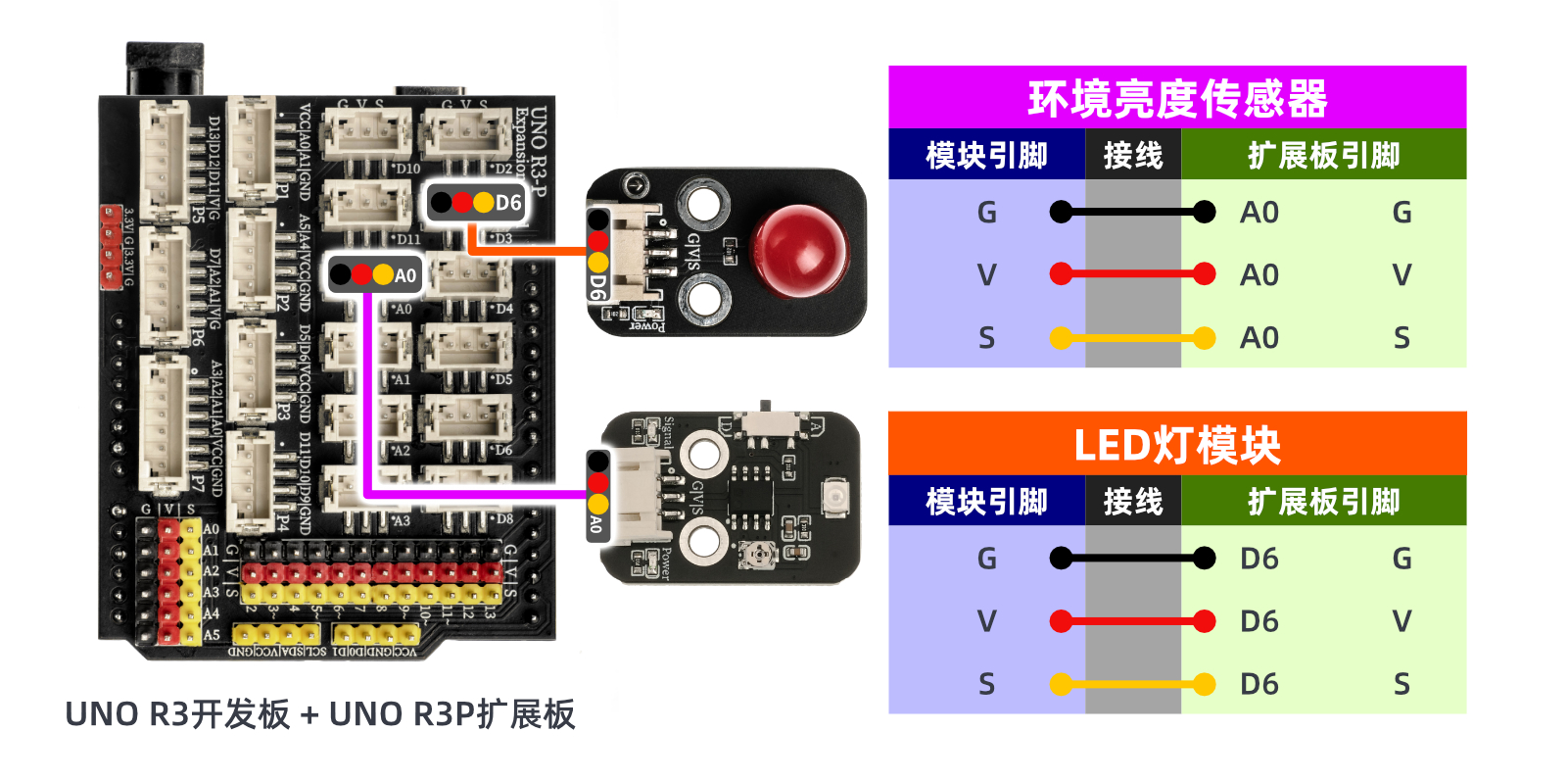

电路接线图：
ESP32 测试环境搭建
准备配件：待更新...
电路接线图：待更新...
9、视频教程
视频教程：点击查看
10、测试结果

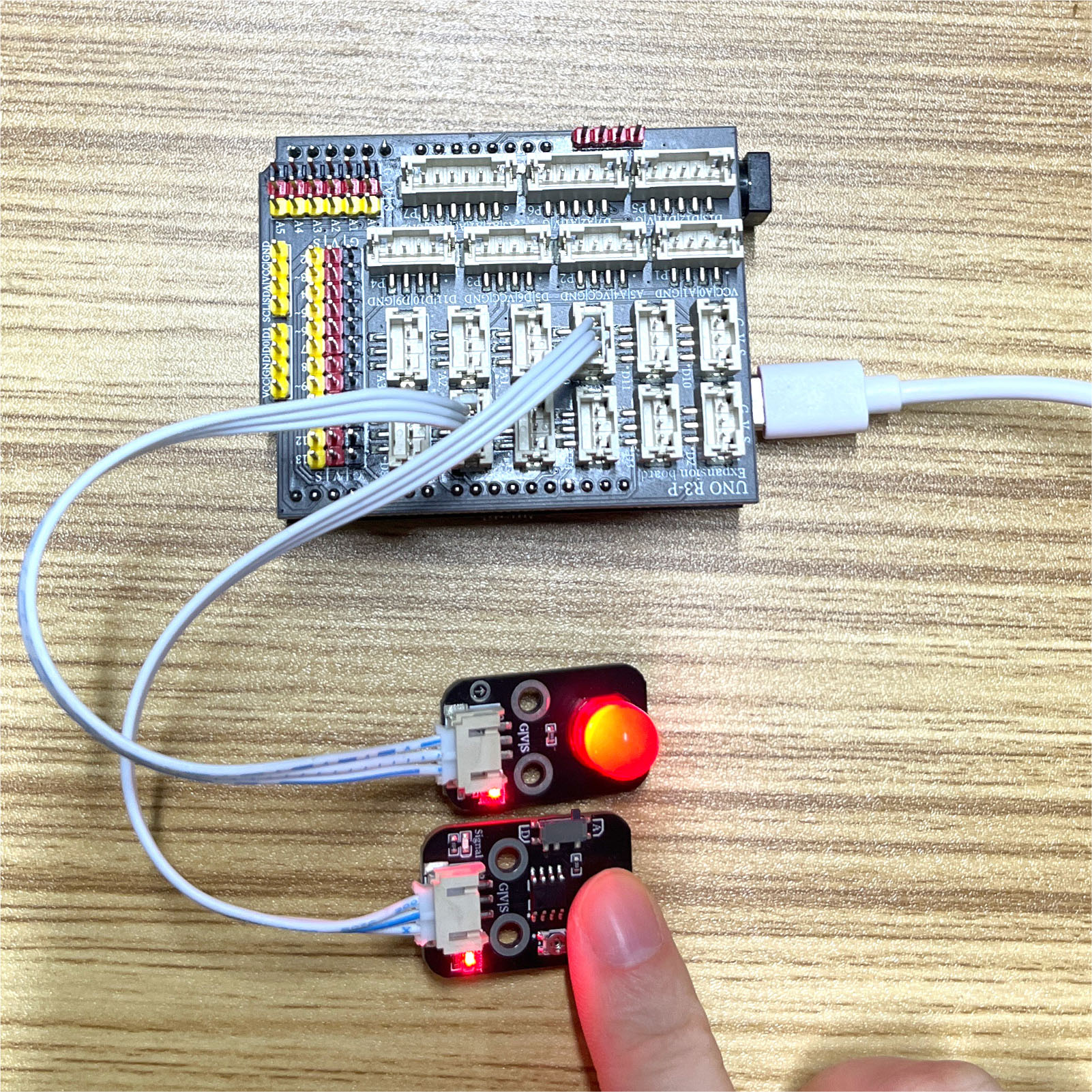

Arduino UNO测试结果：
环境亮度传感器就是一个光敏电阻与一个电阻串联分压，而我们读取的模拟值就是分压出来的电压值，周围环境光线的亮度强时所读取的电压值就越高，相反周围环境光线的亮度低时所读取的电压值就越低。由此可见，在白天或者强光下，led不亮或者灯光很暗；在黑夜下，led亮起。我们可以根据使用场景通过串口输出值编写程序，使光控灯更智能.注意：信号切换按键,A为模拟信号，D为数字信号，将信号换至A模拟信号。
ESP32 测试结果：
待更新...
