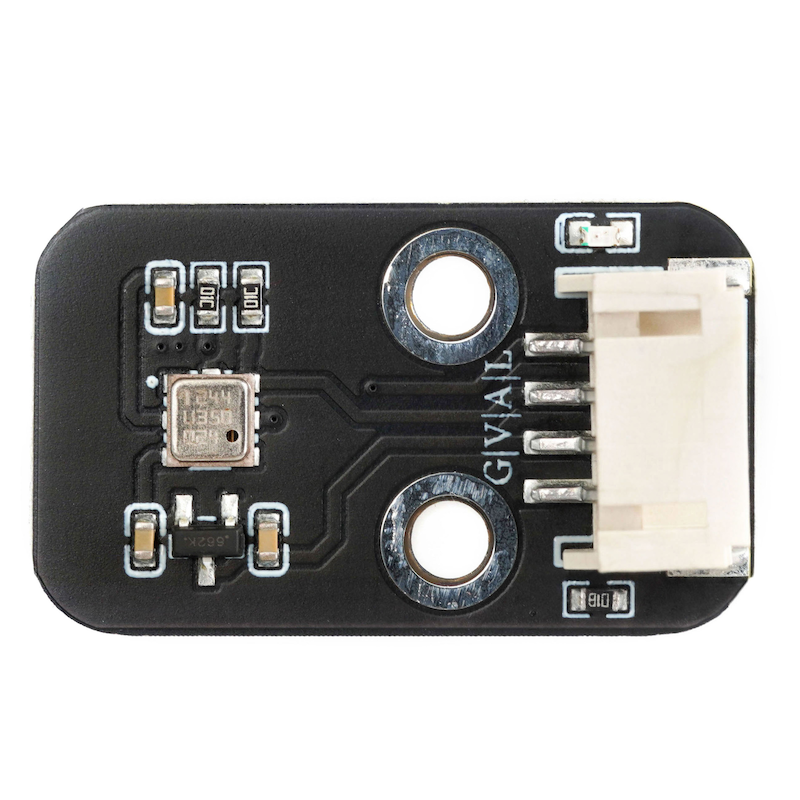

1、介绍
BMP180气压传感器是能感受气体压力并按照一定规律将其转换为可用输出信号的器件或装置。其基本功能是精确测量气体的压力值，并将压力信号转换为电信号等便于处理和传输的信号形式，为后续的显示、控制和数据处理等提供基础
2、原理图
3、模块参数
引脚名称 | 描述 |
|---|---|
G | GND（电源输入负极） |
V | VCC（电源输入正极） |
L | 时钟信号通信引脚 |
A | 双向数据通信引脚 |
供电电压： 3.3V-5V
连接方式：PH2.0 4P端子线
安装方式：螺丝

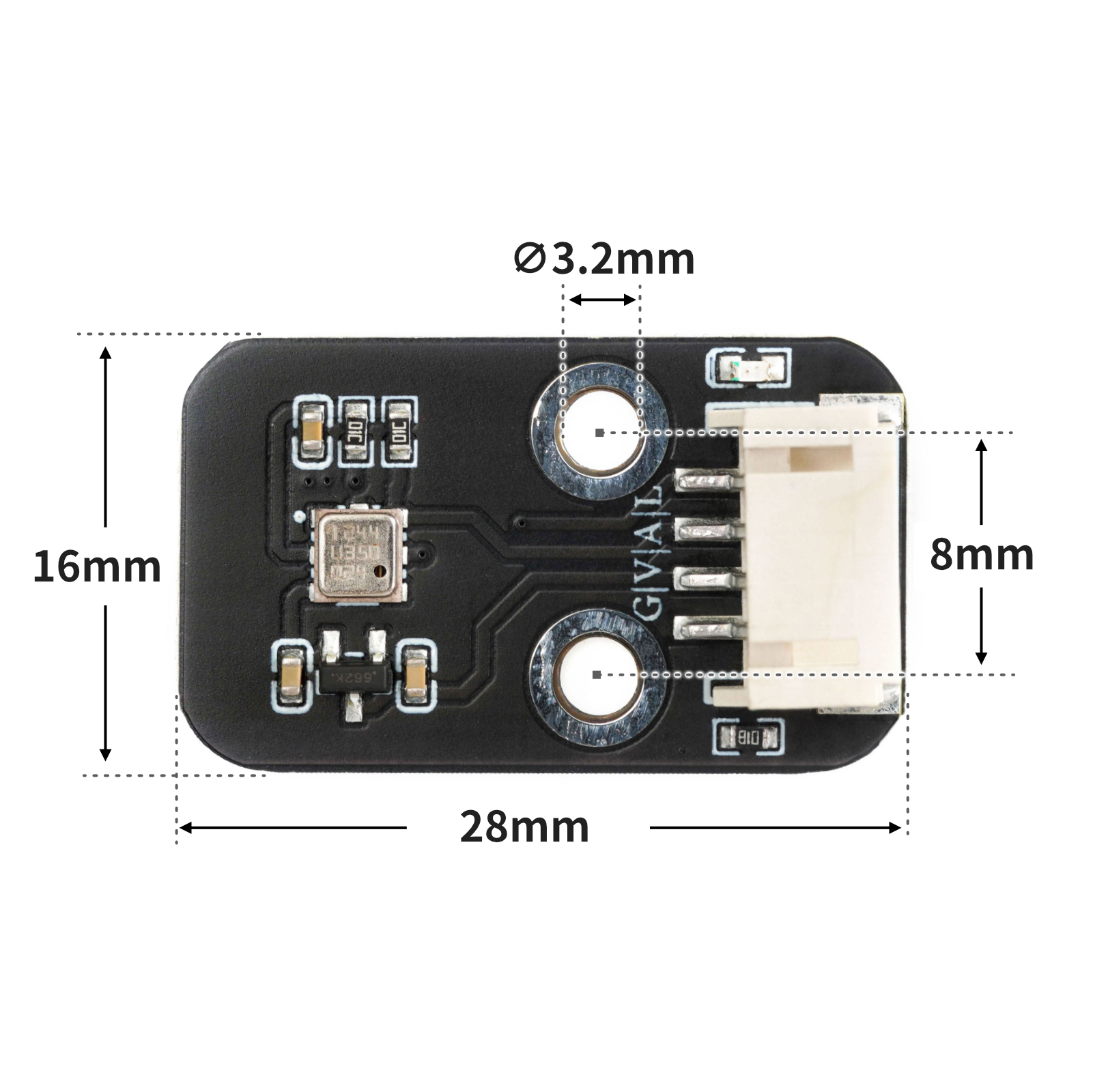

4、电路板尺寸
5、Arduino IDE示例程序
注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看
示例程序（UNO开发板）：
#include <Wire.h>
#include <Adafruit_BMP085.h>
Adafruit_BMP085 BMP;
void setup(){
Serial.begin(9600);
if (!BMP.begin()) {
Serial.println("Could not find a valid BMP085/BMP180 sensor, check wiring!");
while (true) {
}
}
}
void loop(){
Serial.print("Temperature = ");
Serial.print(BMP.readTemperature());
Serial.println(" ℃");
Serial.print("Pressure = ");
Serial.print(BMP.readPressure());
Serial.println(" Pa");
Serial.print("Approx altitude = ");
Serial.print(BMP.readAltitude(101325));
Serial.println(" m");
Serial.println("");
delay(1000);
}6、ESP32 Python 示例（适用于Mixly IDE /米思齐）
开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看
示例程序（ESP32-Python）：
待更新...7、米思齐 Mixly 示例程序（图形化语言）
示例程序（UNO开发板)：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看
示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

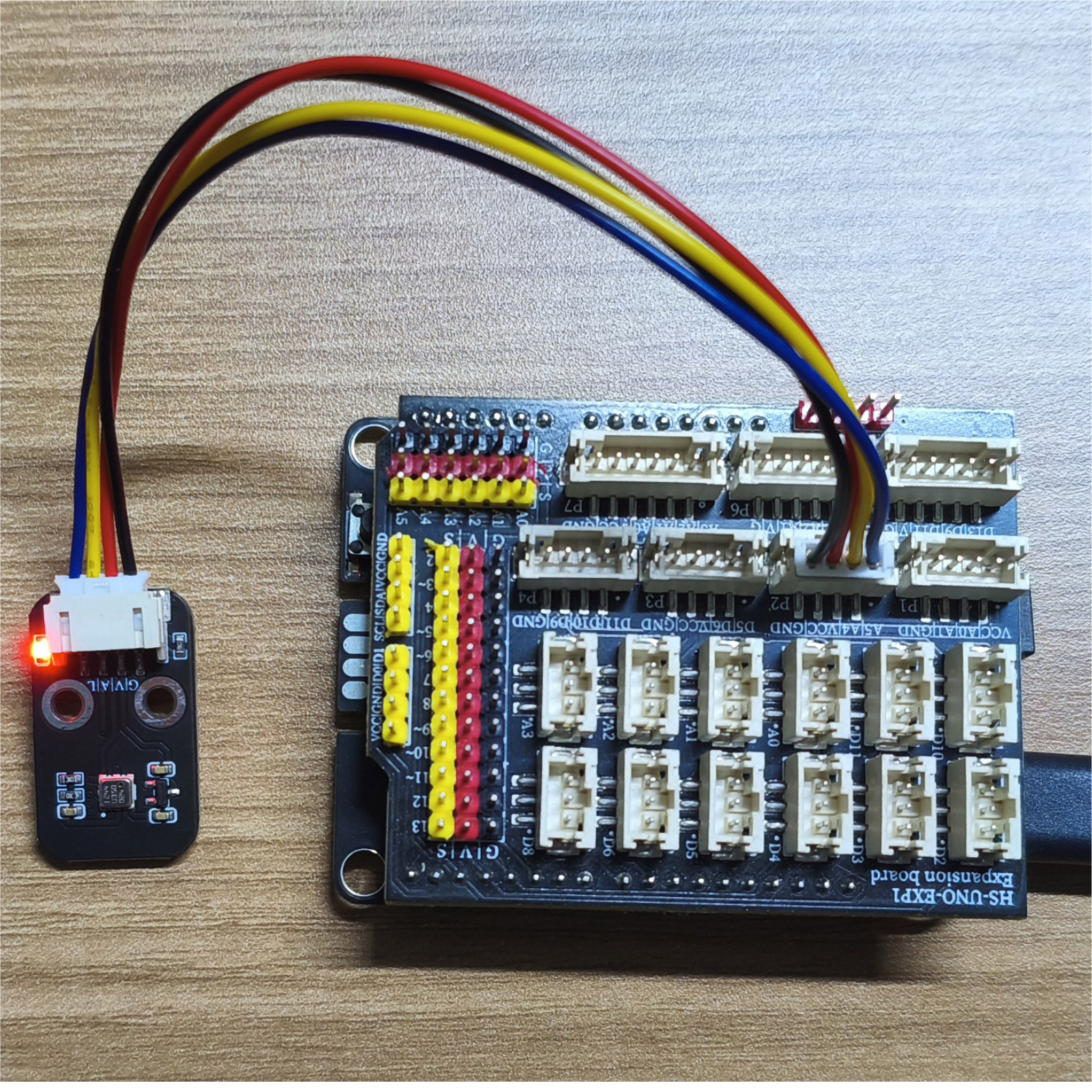

8、测试环境搭建
Arduino UNO 测试环境搭建
准备配件：
UNO-R3 开发板 *1
UNO-R3 EXP 扩展板 *1
USB type-c 数据线 *1
HS-S45P 气压传感器*1
PH2.0 4P双头端子线 *1

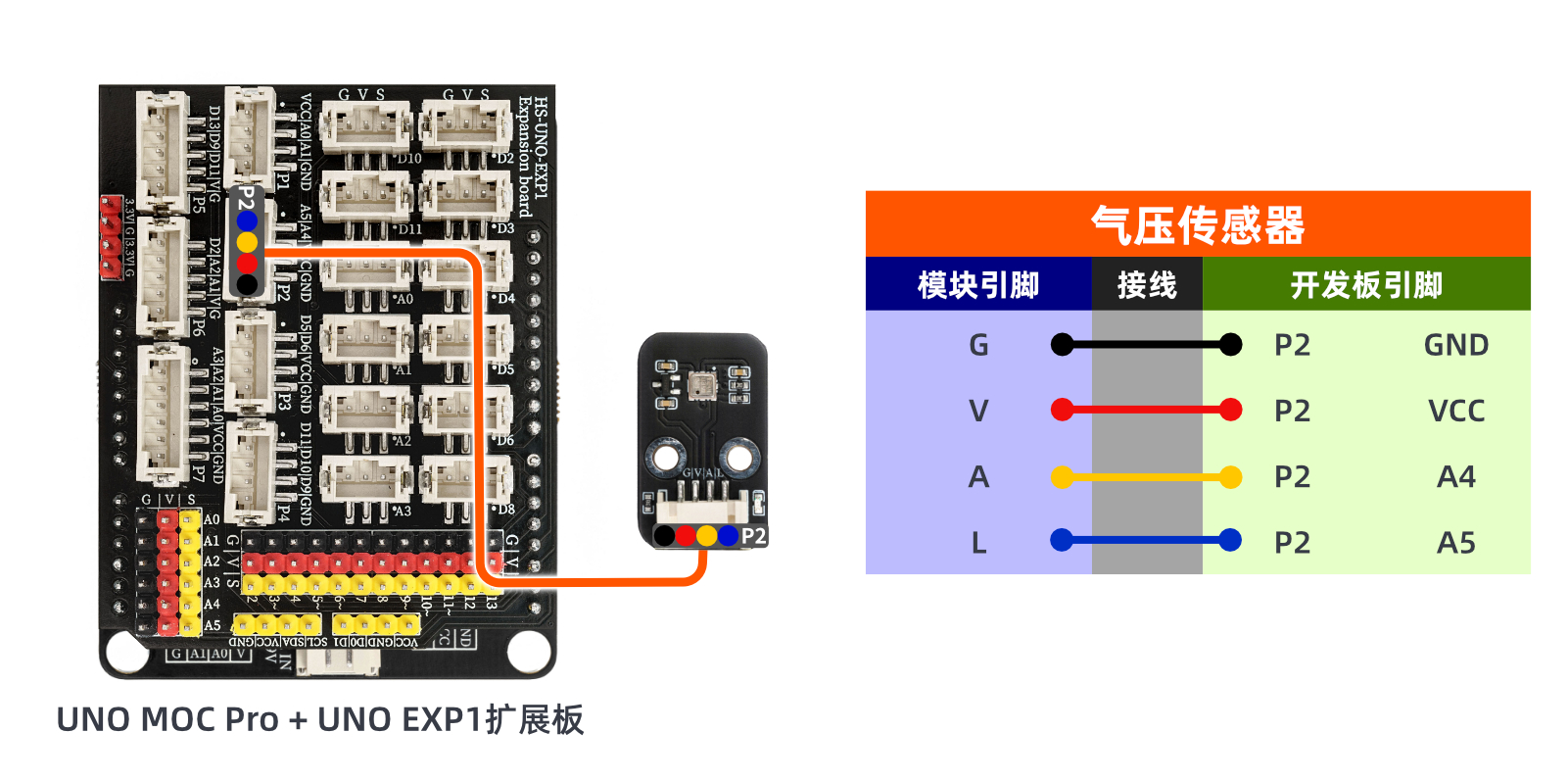

电路接线图：
ESP32 测试环境搭建
准备配件：待更新...
电路接线图：待更新...
9、视频教程
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：点击查看
10、测试结果
Arduino UNO测试结果：
下入代码，之后电脑串口显示温度，大气压强。
ESP32 测试结果：
待更新...
