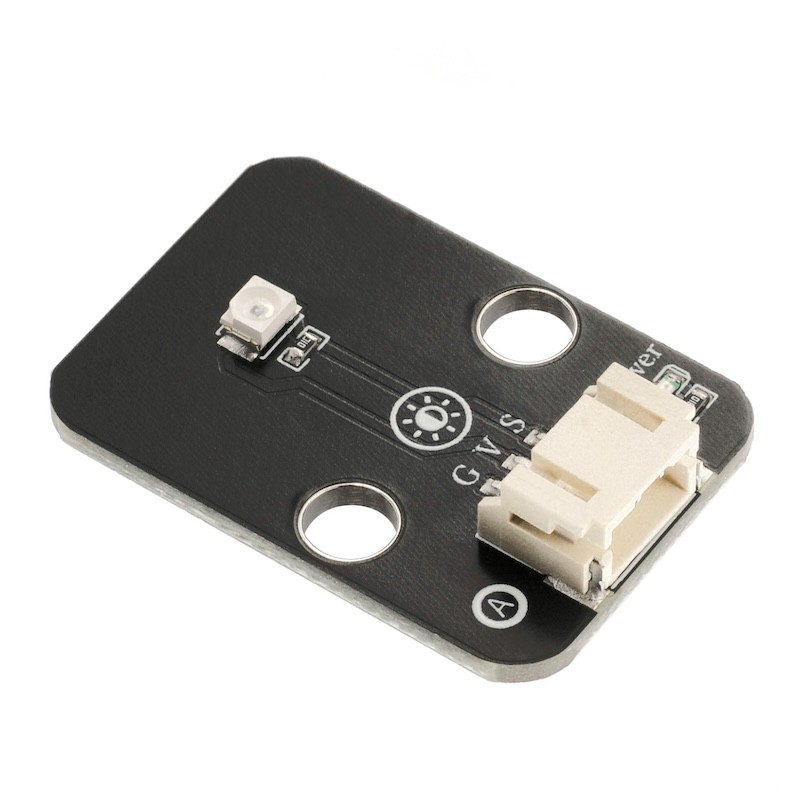

HS-S20-L 환경 밝기 센서

1、소개

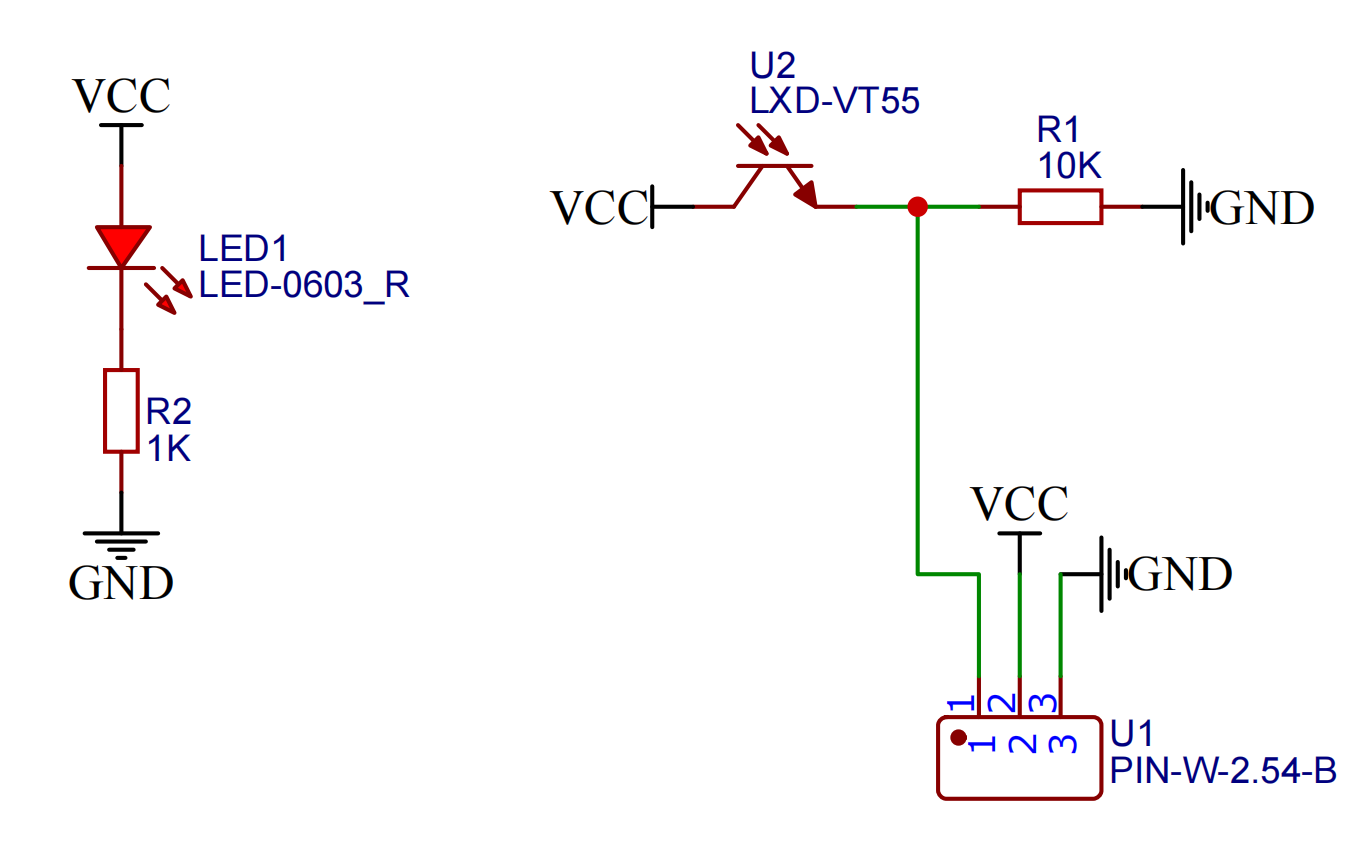

2、시뮬레이션 그래프

3、모듈 매개변수

핀 이름	설명
G	GND(전원 입력 부정极)
V	VCC(전원 입력 정극)
S	모의신호핀

전원전압: 3.3V / 5V
연결 방법: PH2.0 3p 케이블 접점선
설치방식: 더블스크루 고정

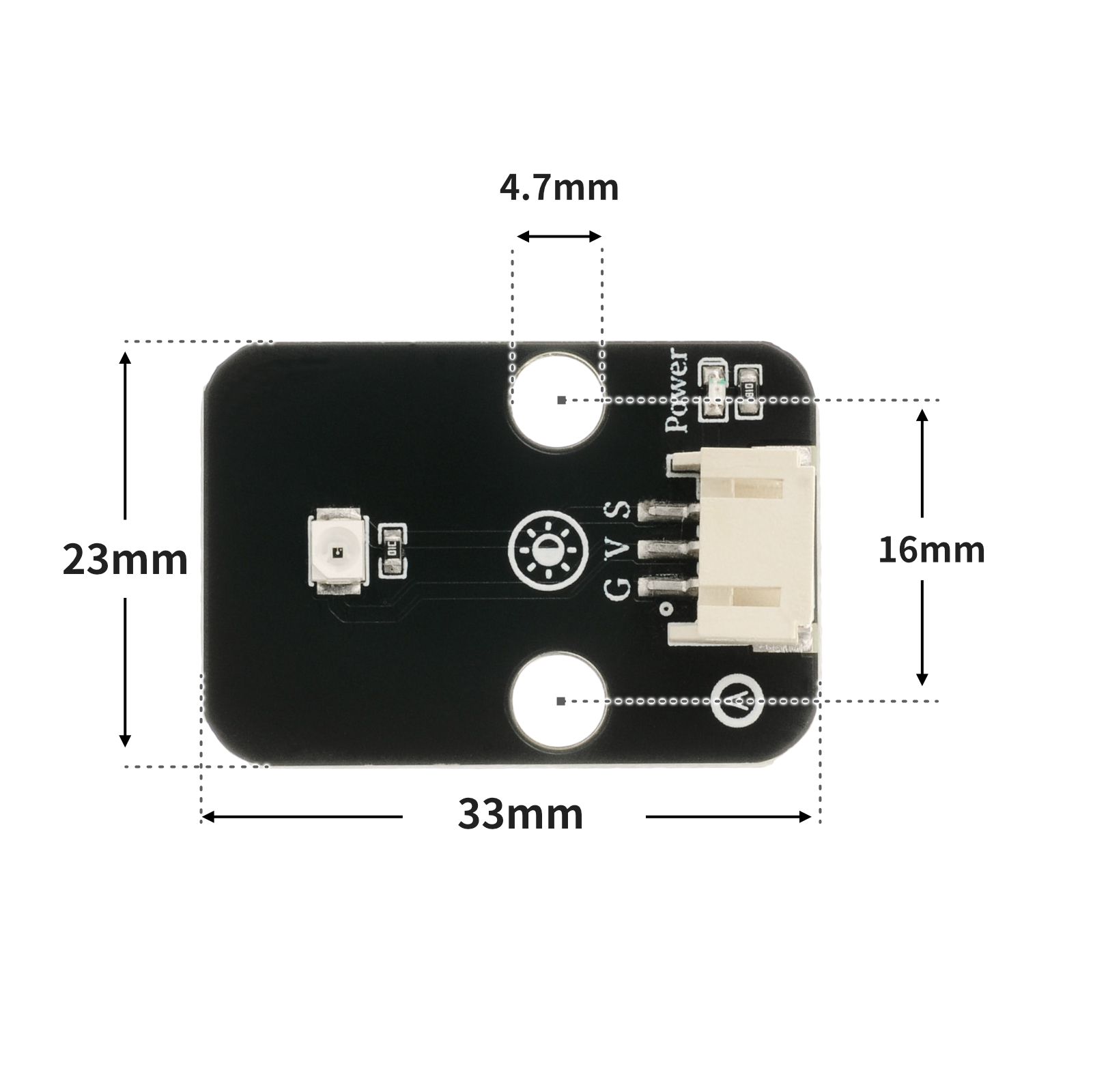

4、회로판 크기

5、아두이노 IDE 예제 프로그램

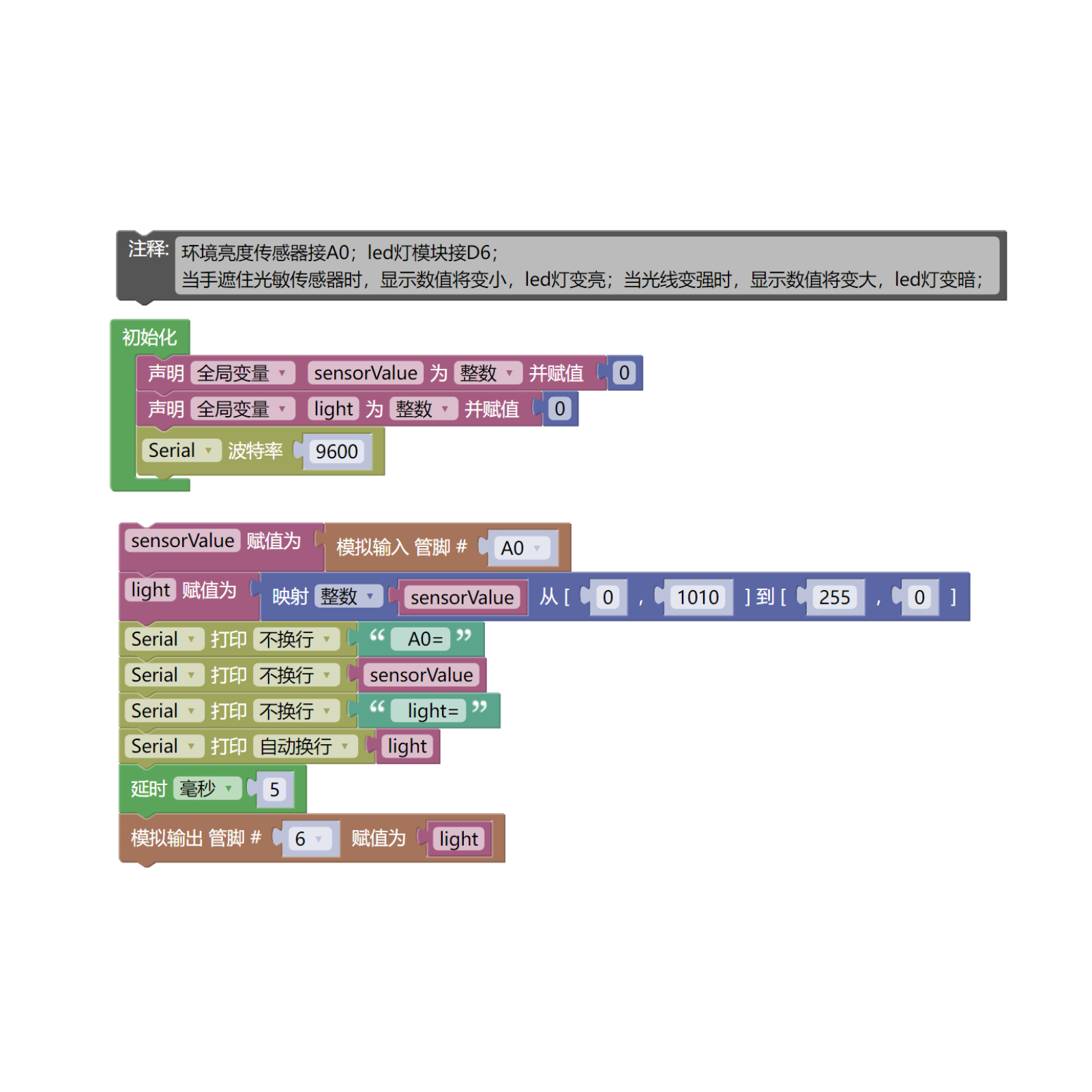

Arduino UNO 예제（Mixly IDE 및 Arduino IDE에 적용됨）：

volatile int sensorValue;
volatile int light;

void setup(){
  sensorValue = 0;
  light = 0;
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){

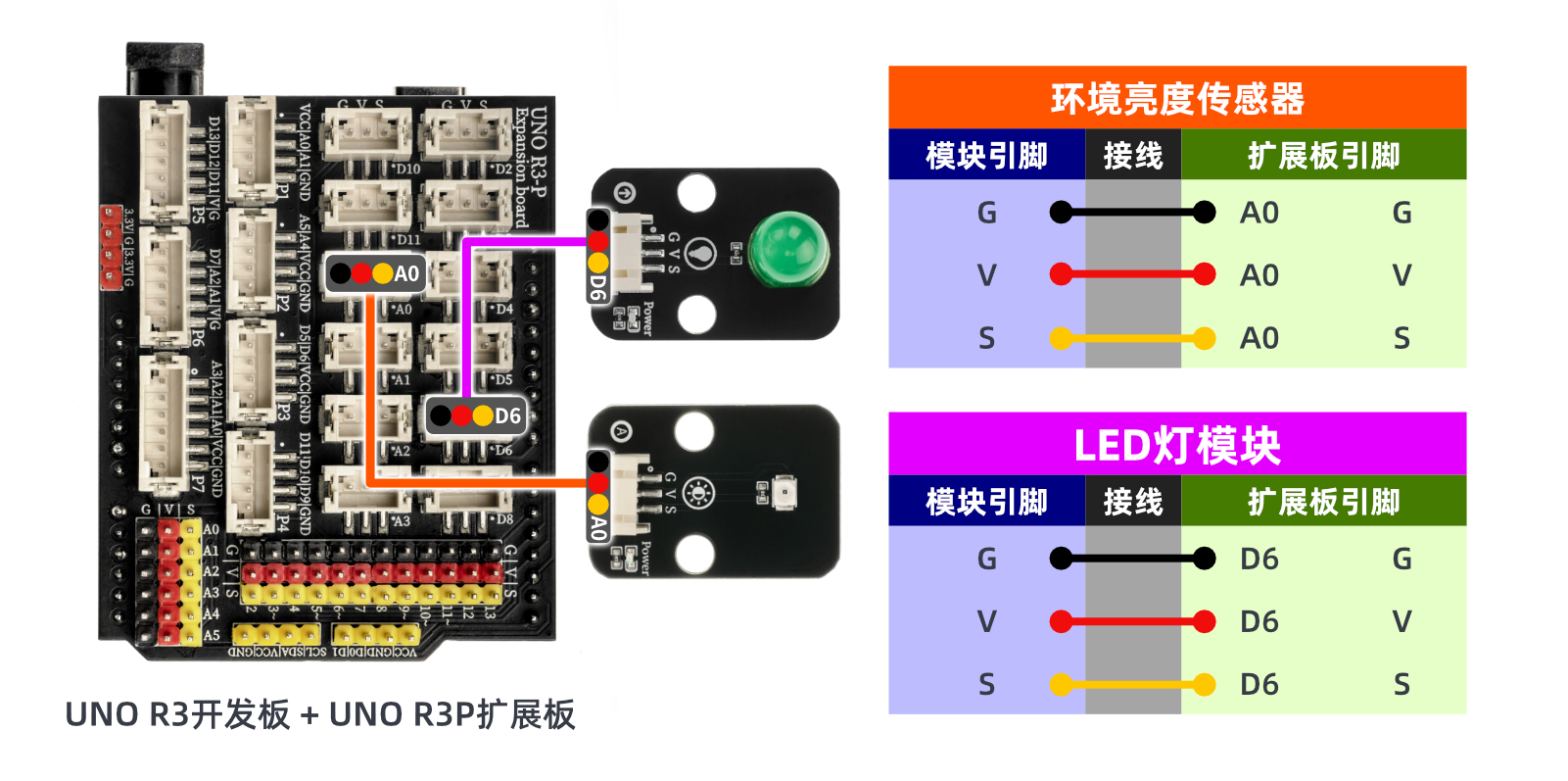

  //环境亮度传感器接A0；led灯模块接D6；

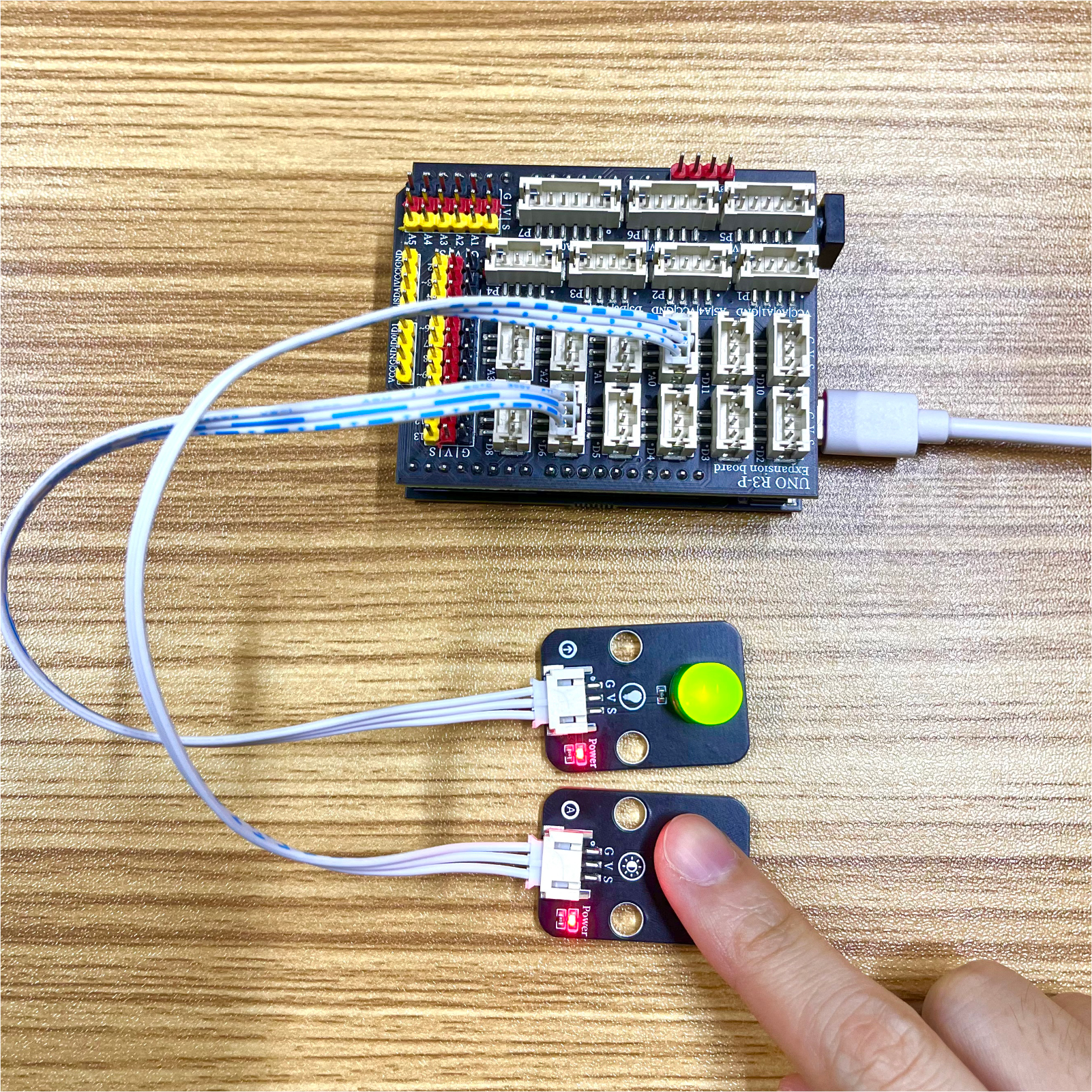

  //当手遮住光敏传感器时，显示数值将变小，led灯变亮；当光线变强时，显示数值将变大，led灯变暗；

  sensorValue = analogRead(A0);
  light = (map(sensorValue, 0, 1010, 255, 0));
  Serial.print("  A0=");
  Serial.print(sensorValue);
  Serial.print("  light=");
  Serial.println(light);
  delay(5);
  analogWrite(6, light);

}

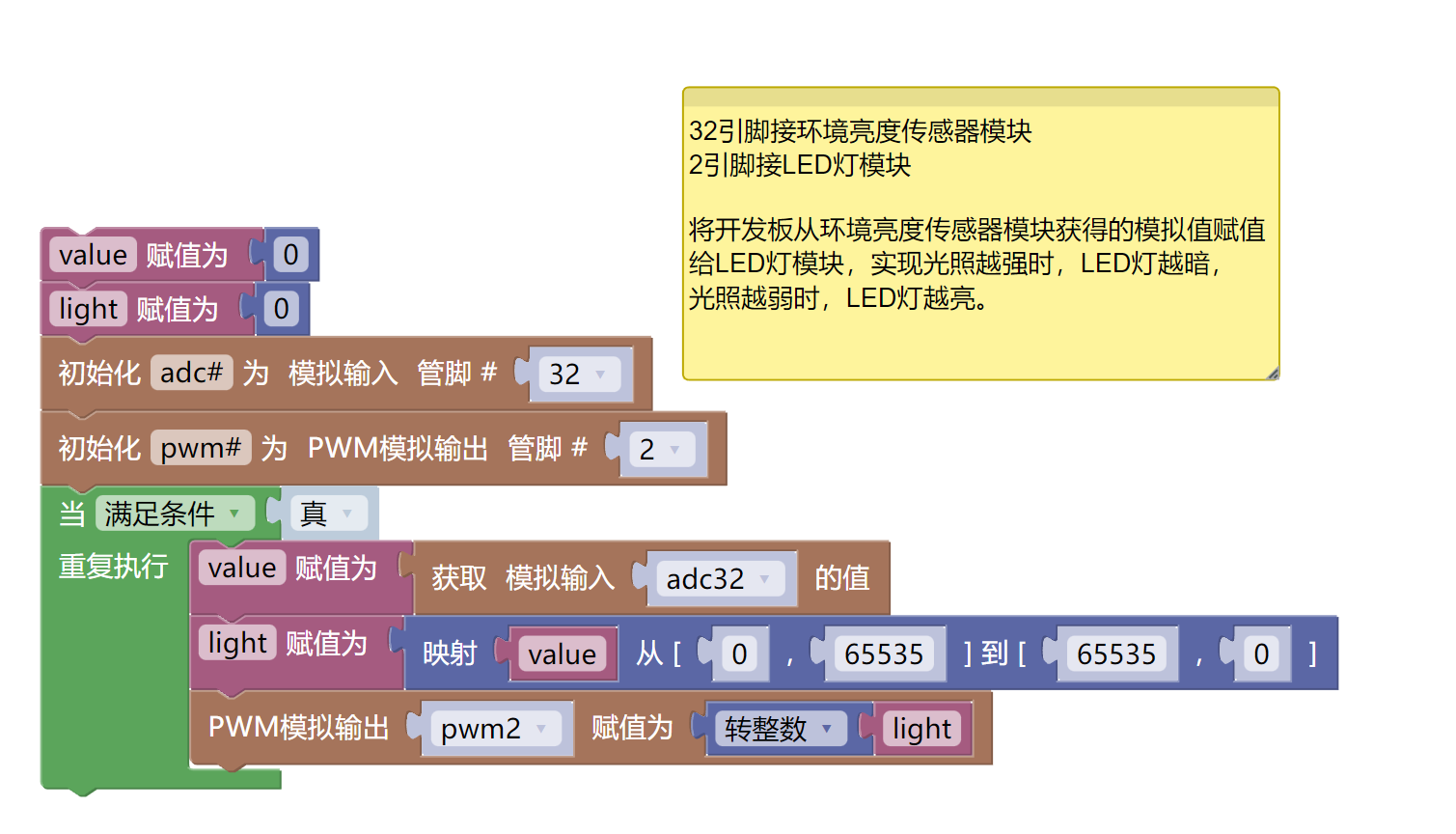

ESP32 Python 예제（Mixly IDE / 미스키에 적용됨）
（개발 보드를 선택한 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드 ）:

import machine from mixpy import math_map

value = 0 light = 0 adc32 = machine.ADC(machine.Pin(32)) pwm2 = machine.PWM(machine.Pin(2)) while True: value = adc32.read_u16() light = (math_map(value, 0, 65535, 65535, 0)) pwm2.duty_u16(int(light))
