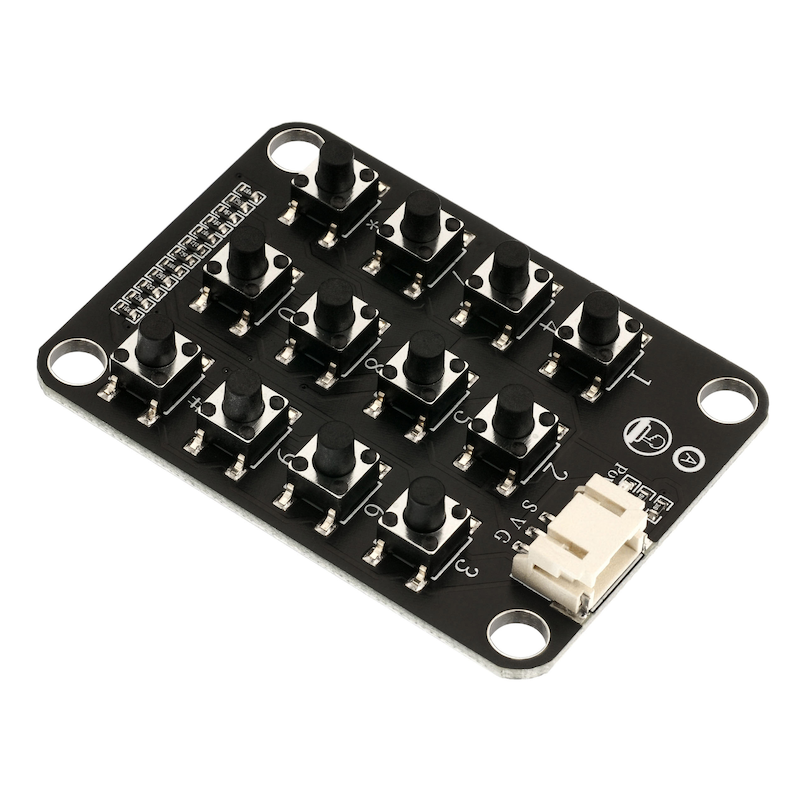

HS-KEY12A-L 12키 매트릭스 키보드

1、소개

12키 행렬 키보드는 12개의 네발 키를 포함하고 있으며, 힘을 받는 상태를 보호하기 위해金属지판을 사용합니다. 각 키의 네 개의 핀은 행렬 형태로 배열되어 있습니다.12키 마트릭스 키보드 모듈에서, 특정 버튼이 눌러지면 전선이 통로되고, 그 압력을 해제하면 전선이 점프합니다.이 압력의 힘은 우리의 손으로 버튼을 켜고 끄는 행동입니다.12키 마트릭스 키보드는 하나의 시뮬레이션 출력을 공유하며, 다른 키가 눌러질 때마다 다른 시뮬레이션 값이 출력되어哪个按钮被按下可以判断됩니다。어떻게Arduino의 액정핀을 사용하여 12키 마トリ스 키보드 모듈을 제어할 수 있으며, IO 인터페이스 사용을 크게 줄일 수 있습니다.Arduino 초보자들에게 더 편리하게 작업할 수 있습니다.

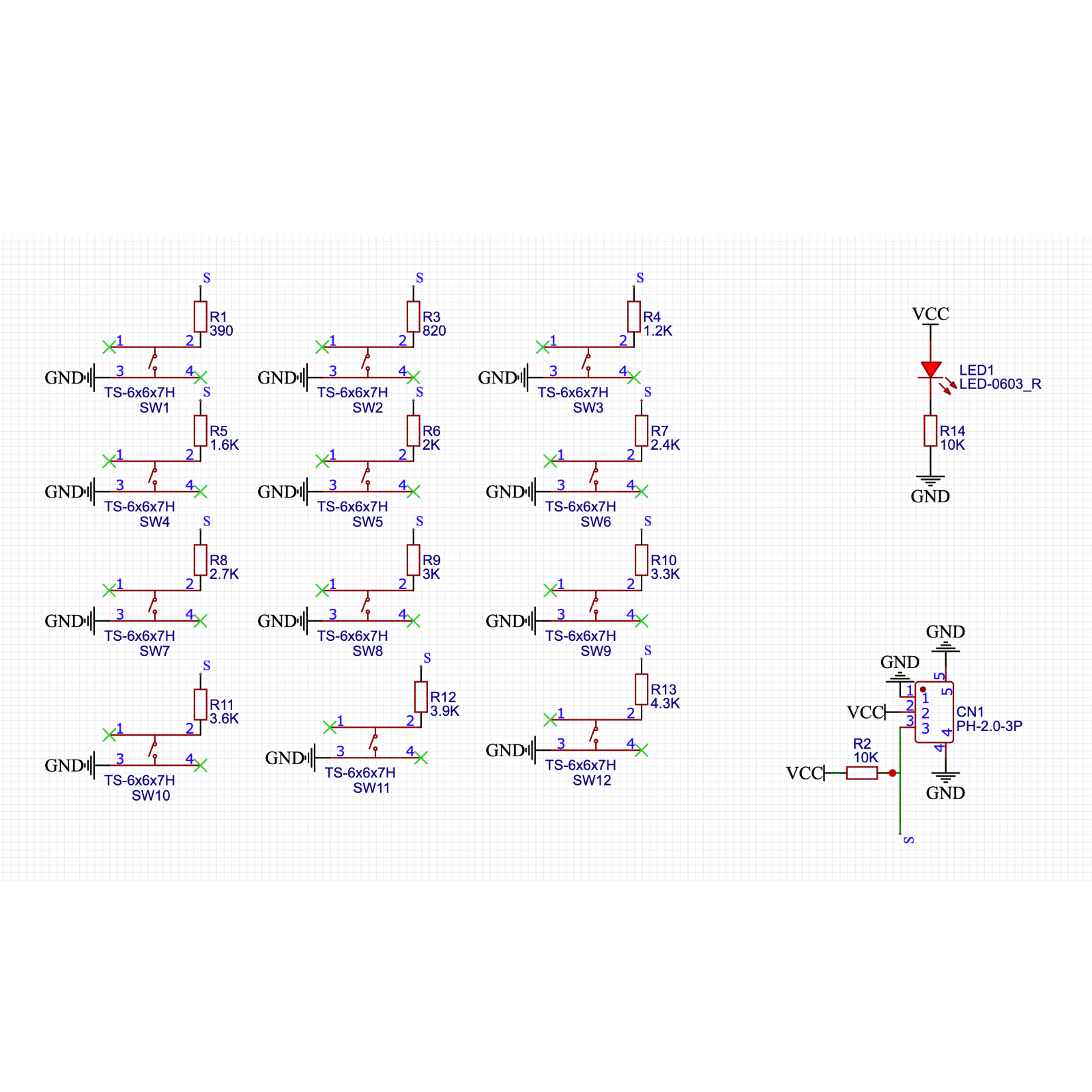

2、시뮬레이션 그래프

3、모듈 매개변수

핀 이름	설명
G	GND(전원 입력 부정极)
V	VCC(전원 입력 정극)
S	모의신호핀

전원전압: 3.3V / 5V
연결 방식：PH2.0 콘ector 라인
설치 방법: 네 개의 스피너 고정

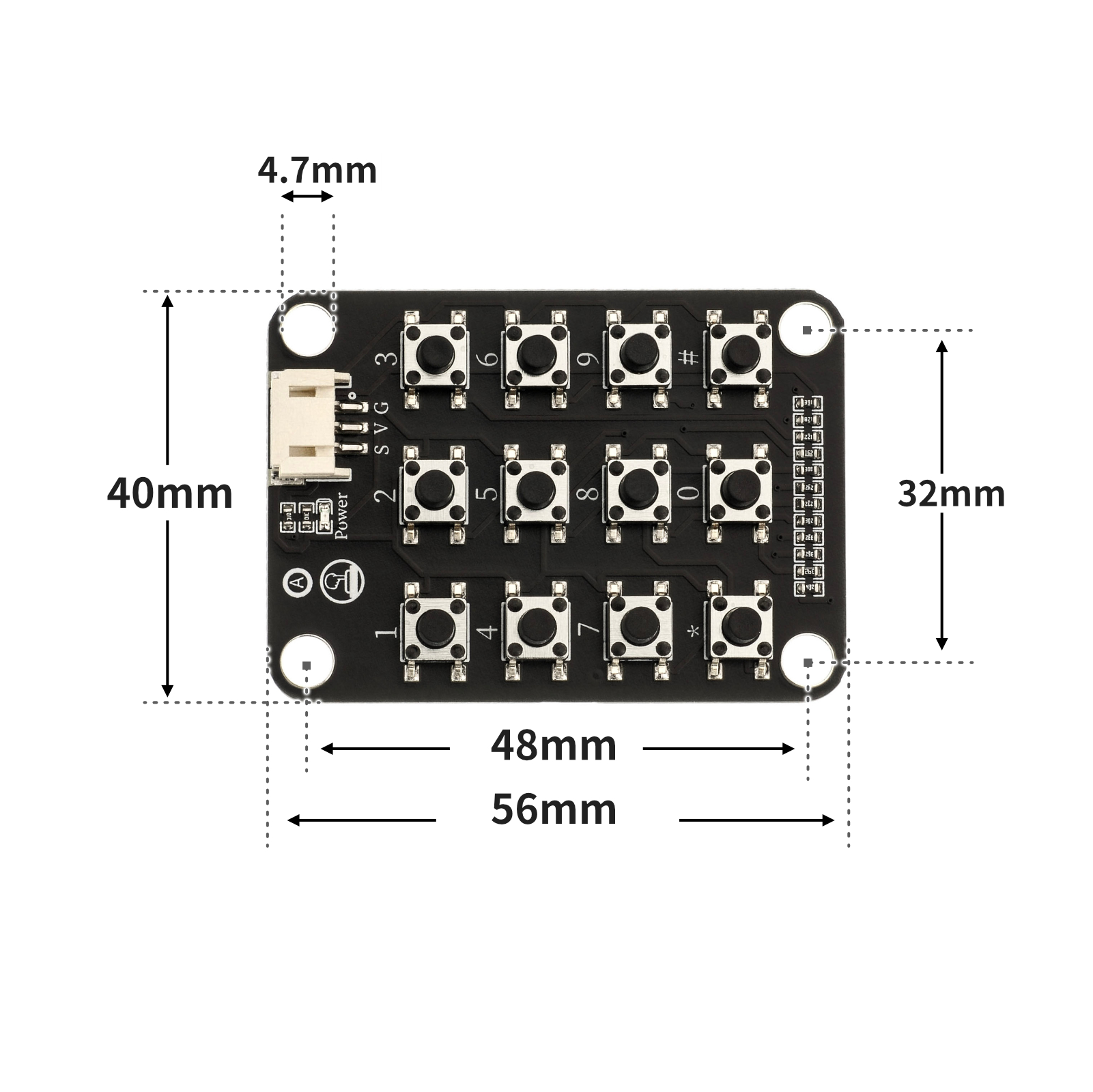

4、회로판 크기

5、아두이노 IDE 예제 프로그램

Arduino UNO 그래픽 예제 프로그램:

volatile boolean buttonState;
volatile int buttonvaule;
void light(boolean G, boolean Y, boolean R) {
 digitalWrite(9,G);
 digitalWrite(10,Y);
 digitalWrite(11,R);
}
void setup(){
 Serial.begin(9600);
 buttonState = 0;
 buttonvaule = 0;
 // 按键状态值
 pinMode(A0, INPUT);
 pinMode(9, OUTPUT);
 pinMode(10, OUTPUT);
 pinMode(11, OUTPUT);
}
void loop(){
 //1按键模拟值：36±1；
 //2按键模拟值：76±1；
 //3按键模拟值：108±1；
 //4按键模拟值：139±1；
 //5按键模拟值：169±1；
 //6按键模拟值：196±1；
 //7按键模拟值：216±1；
 //8按键模拟值：235±1；
 //9按键模拟值：252±1；
 //*按键模拟值：270±1；
 //0按键模拟值：285±1；
 //#按键模拟值：307±1；
 //按键没被按下模拟值：1023

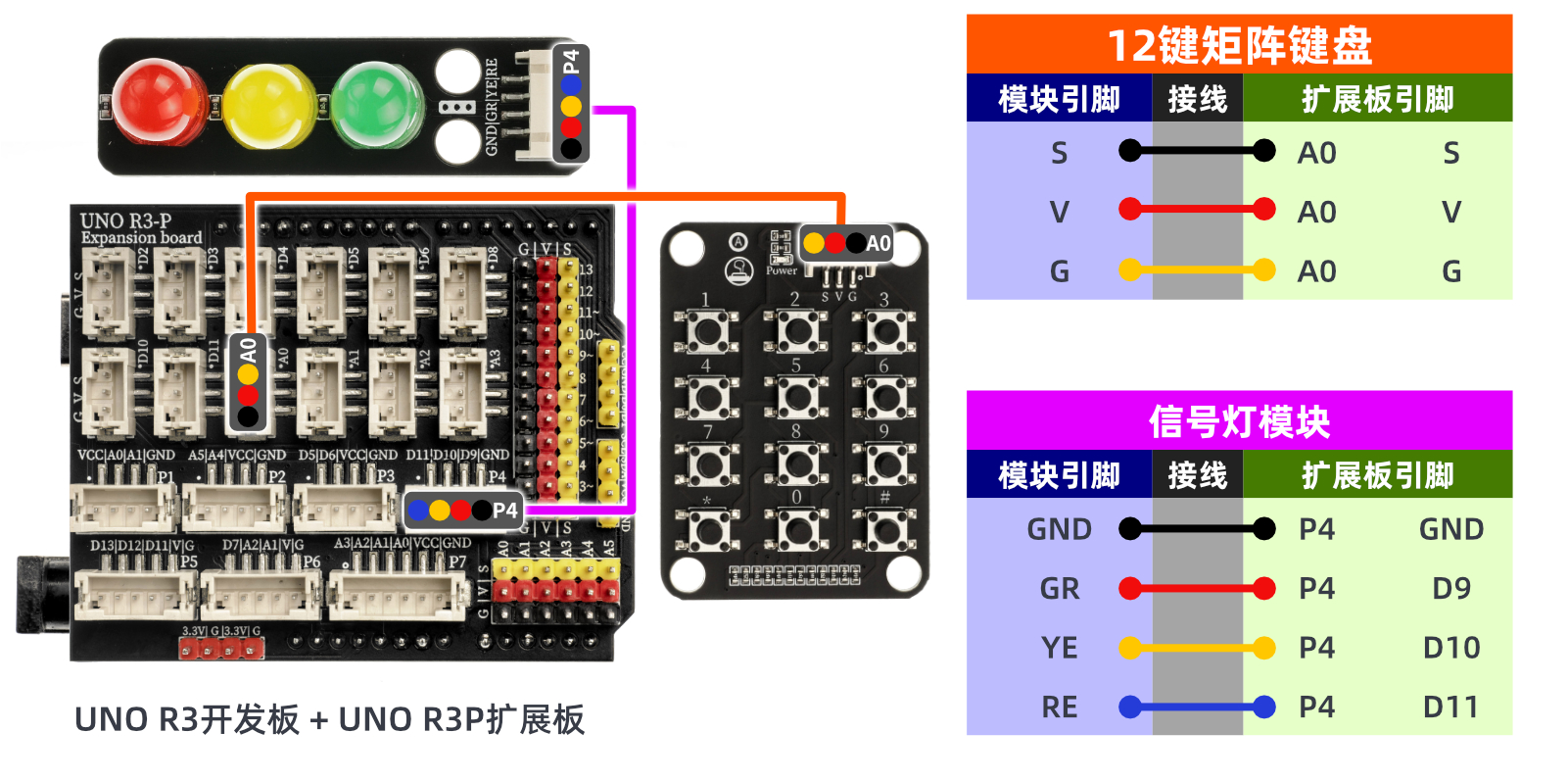

 //矩阵键盘接A0，交通灯接D9，D10，D11
 //效果：按下数字0关灯，按下数字1亮绿灯；
 //按下数字2亮黄灯；按下数字3亮红灯；
 buttonvaule = analogRead(A0);
 if (buttonvaule == 1023) {
 buttonState = 0;
 }
 if ((buttonvaule >= 35 && buttonvaule <= 37) && buttonState == 0) {
 light(HIGH, LOW, LOW);
 buttonState = 1;
 } else if ((buttonvaule >= 75 && buttonvaule <= 77) && buttonState == 0) {
 light(LOW, HIGH, LOW);
 buttonState = 1;
 } else if ((buttonvaule >= 107 && buttonvaule <= 109) && buttonState == 0) {
 light(LOW, LOW, HIGH);
 buttonState = 1;
 } else if ((buttonvaule >= 284 && buttonvaule <= 286) && buttonState == 0) {
 light(LOW, LOW, LOW);
 buttonState = 1;
 }
 Serial.println(buttonvaule);
}

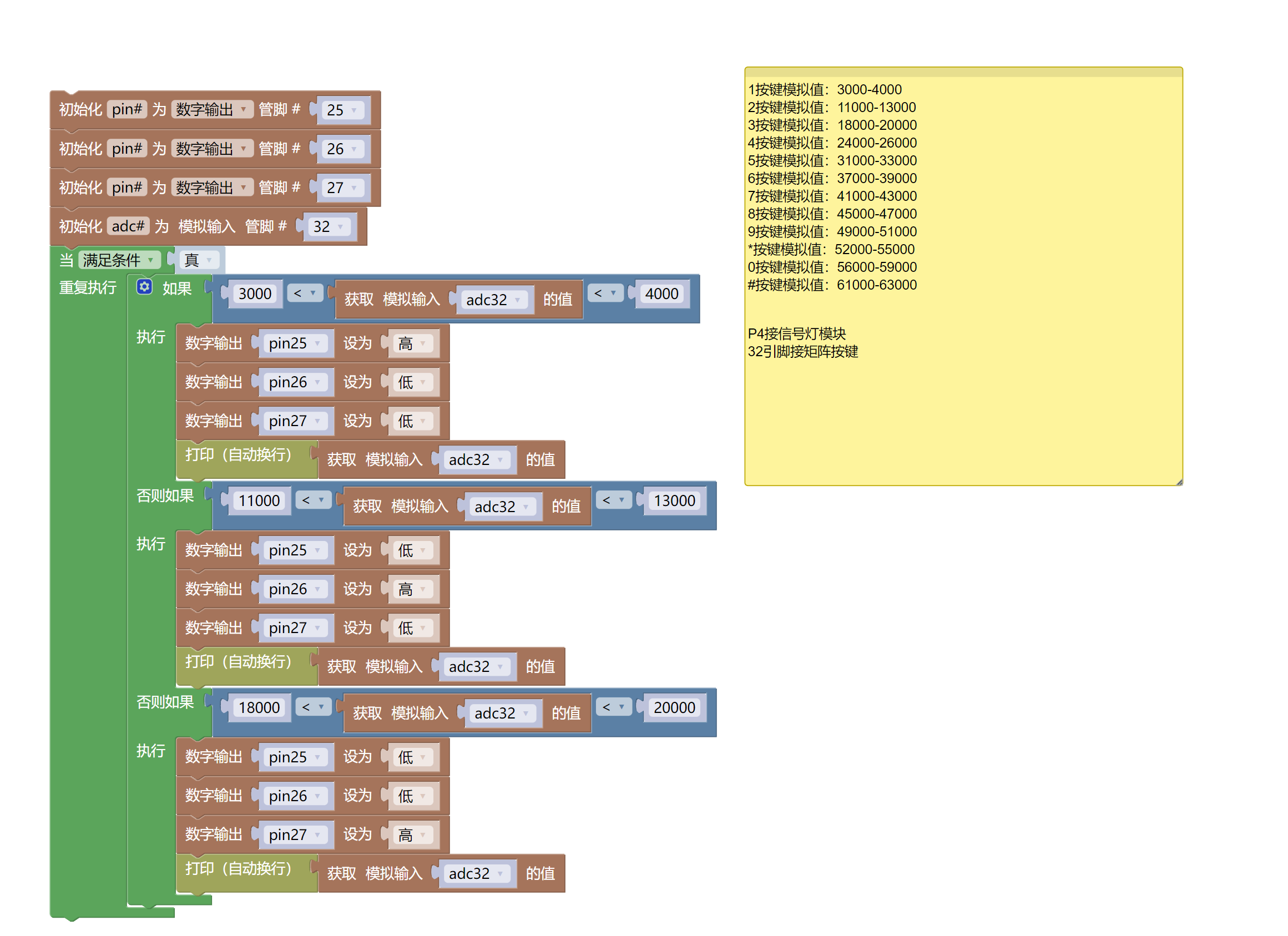

ESP32 Python 예제（Mixly IDE / 미스키에 적용됨）
（개발 보드를 선택한 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드 ）:

import machine

pin25 = machine.Pin(25, machine.Pin.OUT) pin26 = machine.Pin(26, machine.Pin.OUT) pin27 = machine.Pin(27, machine.Pin.OUT) adc32 = machine.ADC(machine.Pin(32)) while True: if 3000 < adc32.read_u16() < 4000: pin25.value(1) pin26.value(0) pin27.value(0) print(adc32.read_u16()) elif 11000 < adc32.read_u16() < 13000: pin25.value(0) pin26.value(1) pin27.value(0) print(adc32.read_u16()) elif 18000 < adc32.read_u16() < 20000: pin25.value(0) pin26.value(0) pin27.value(1) print(adc32.read_u16())
