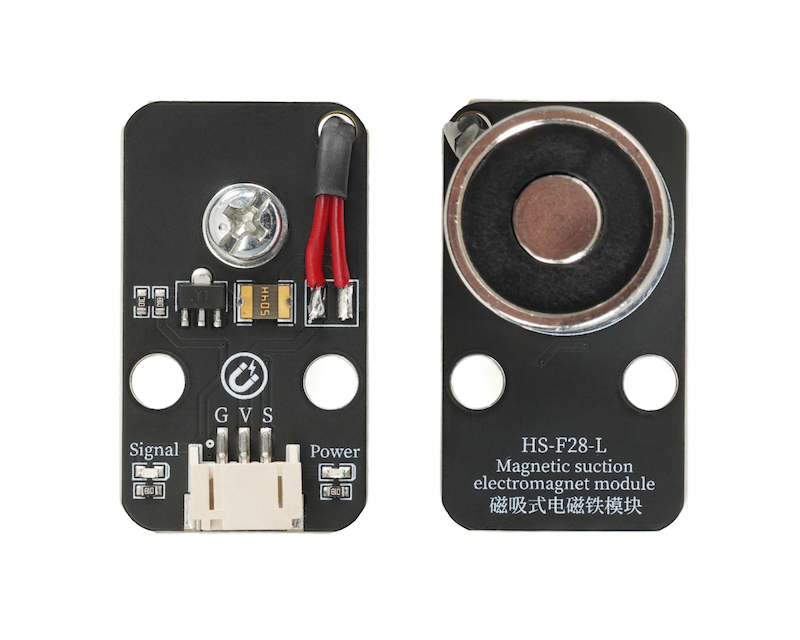

HS-F28-L 마그넷 습식 전기铁 모듈

1、소개

스크린 패턴 전자 모듈은 전기력을 부착력으로 변환하는 장치입니다.전기기를 통해 전기를 공급하면 강력한 자력이 발생합니다.전기장이 Iron Core을 통해 전도되어, 패드를 통과하여 패드 내의 공기가 마그네틱화되어, 저압 영역을 형성합니다.그리고, 자기장은 주변의 ferromagnetic 물체에 끌림을 가하여, 스크린과 물체 사이에 밀착된 결합 상태를 형성시키고, 이를 통해 물체를 끌어당기고 고정하는 기능을 수행합니다.전원을 끊을 때, 전기용접기의 المغناطيسية 사라지고, 접착판 내의 공기압이 정상으로 돌아오고, 끌림력이 사라지고, 물체가 풀리게 됩니다。

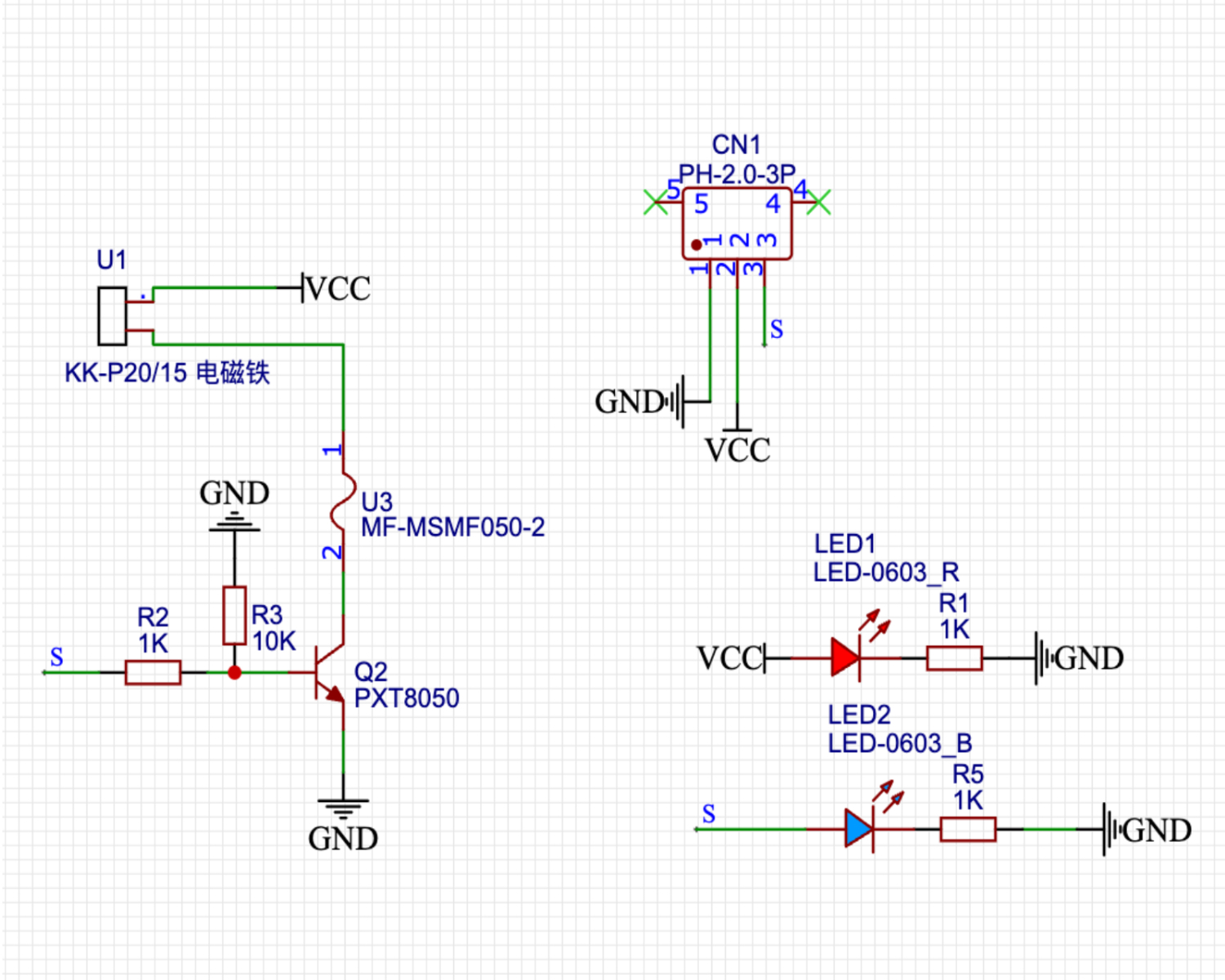

2、시뮬레이션 그래프

3、모듈 매개변수

핀 이름	설명
G	GND(전원 입력 부정极)
V	VCC(전원 입력 정극)
S	디지털 신호 핀

전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
설치 방법: 블록 고정

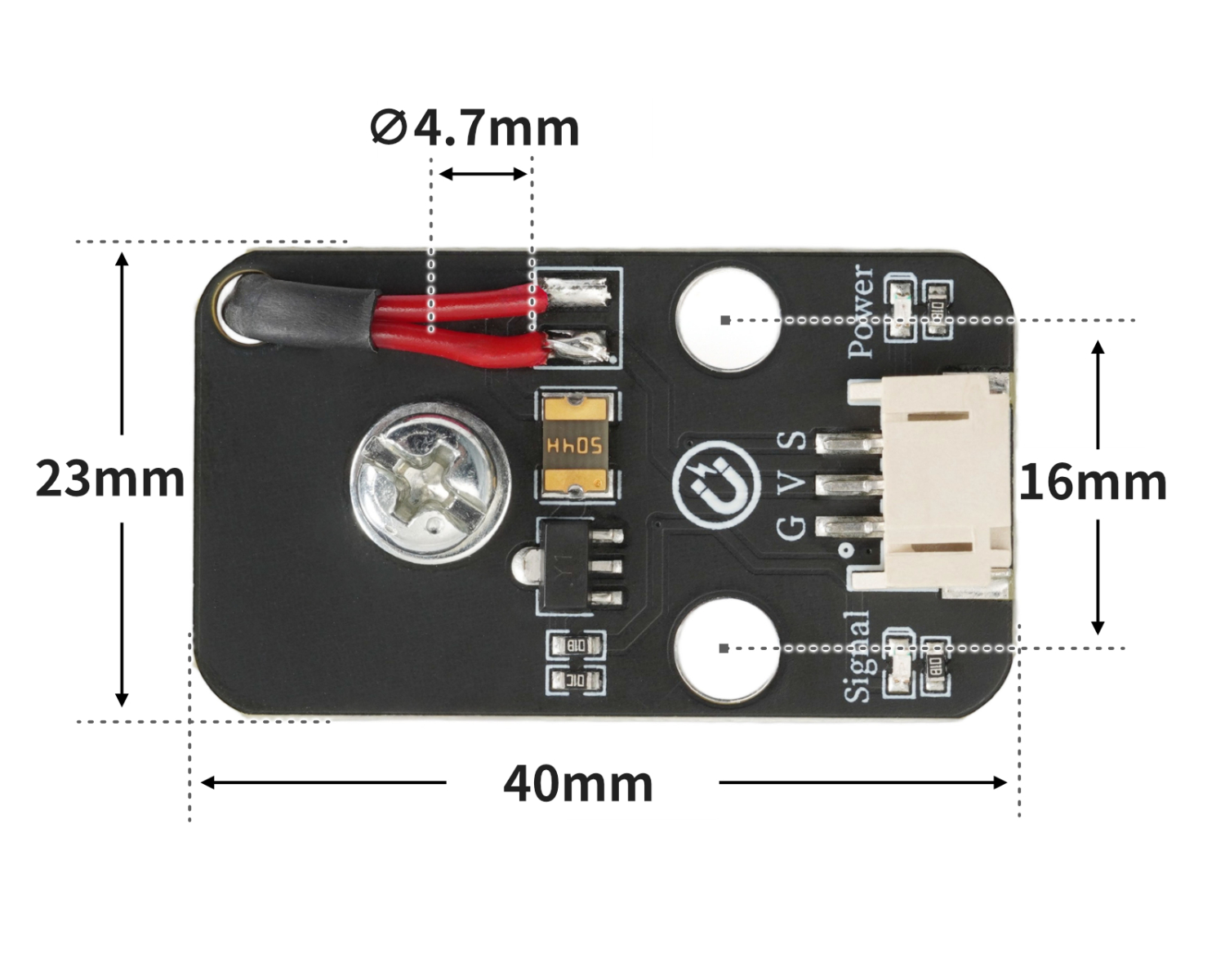

4、회로판 크기

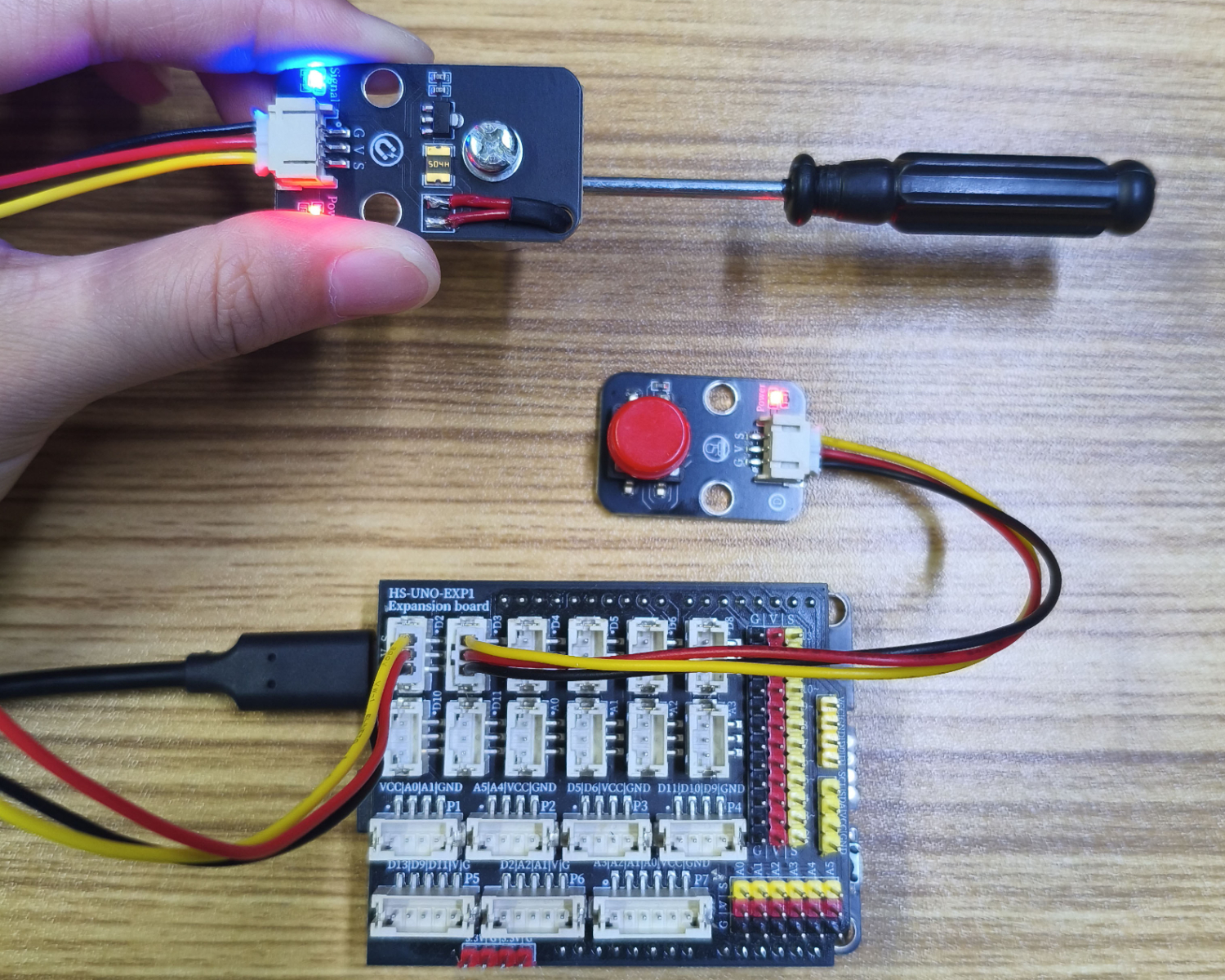

5、아두이노 IDE 예제 프로그램

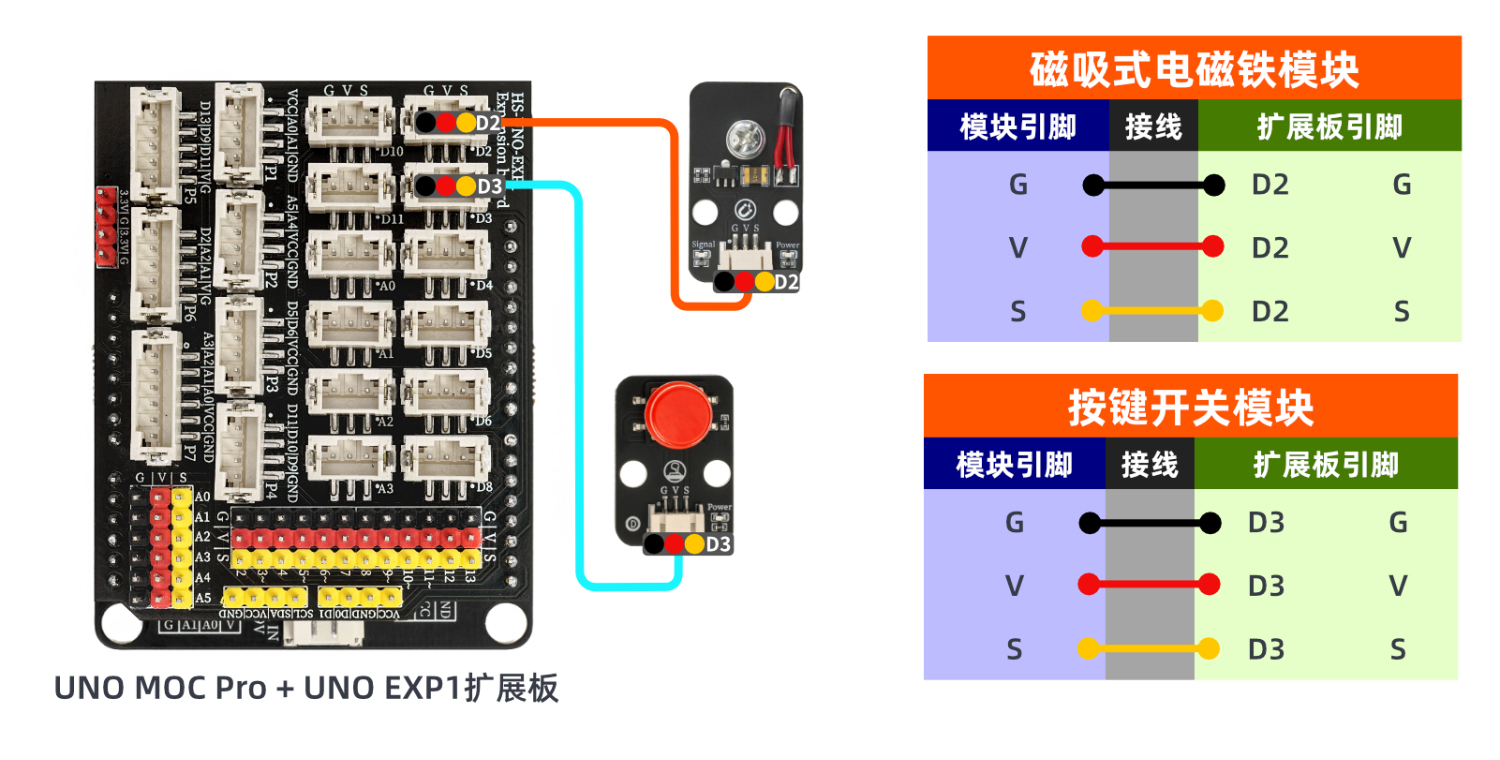

Arduino UNO 예제（Mixly IDE 및 Arduino IDE에 적용됨）：

#include <OneButton.h>

volatile boolean item;
OneButton button3(3,true);

void attachClick3() {
  if (item) {
    digitalWrite(2,HIGH);

  } else {
    digitalWrite(2,LOW);

  }
  item = !item;
}

void setup(){
  item = true;
  pinMode(2, OUTPUT);
  digitalWrite(2,LOW);
  button3.attachClick(attachClick3);
}

void loop(){
  button3.tick();
}

ESP32 Python 예제（Mixly IDE / 미스키에 적용됨）
（개발 보드를 선택한 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드 ）:

import machine
import time


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
pin12.value(0)
i = 0
while True:
    if pin4.value() == 0:
        i = 1 - i
        while pin4.value() == 0:
            time.sleep_ms(20)
    if i == 0:
        pin12.value(0)
    elif i == 1:
        pin12.value(1)
