HS-S62A-PL 라디오 인덕션 읽기 쓰기 모듈

1、소개

NFC感应읽쓰기 모듈은 일반적으로 레이저感应 원리를 기반으로 하며, RFID 태그, NFC 태그와 같은 인식 매체를 가진 물체가 그의 효과적인 감응 범위(감응 거리는 모듈 유형과 파워에 따라 다르며, 몇 센티미터에서 수 미터에 이르기까지 다르다)에 들어갈 때, 자동으로 감응하여 해당 물체를 인식하고, 그 다음의 데이터 교환 작업을 유발하여 자동 출입문 시스템에서 자주 사용된다. 그리고 인증된 감응 카드를 가진 사람이 읽기 장치에 특정 거리에서 가까워지면 출입문이 자동으로 열린다.

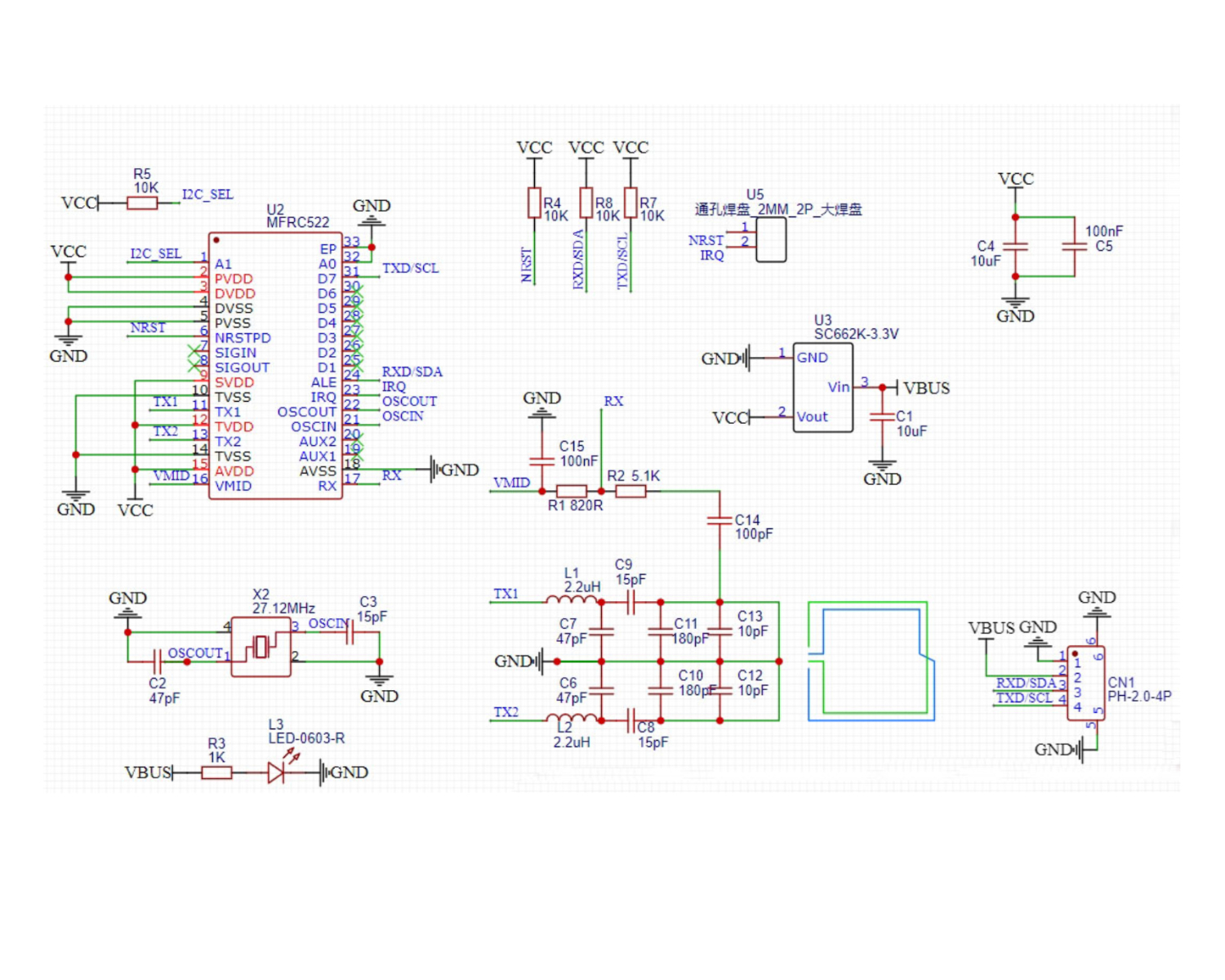

2、시뮬레이션 그래프

3、모듈 매개변수

• 전원 공급 전압: 3.3V-5V

• 연결 방식: PH2.0 4P 핀 라인

• 설치 방법: 블록 고정

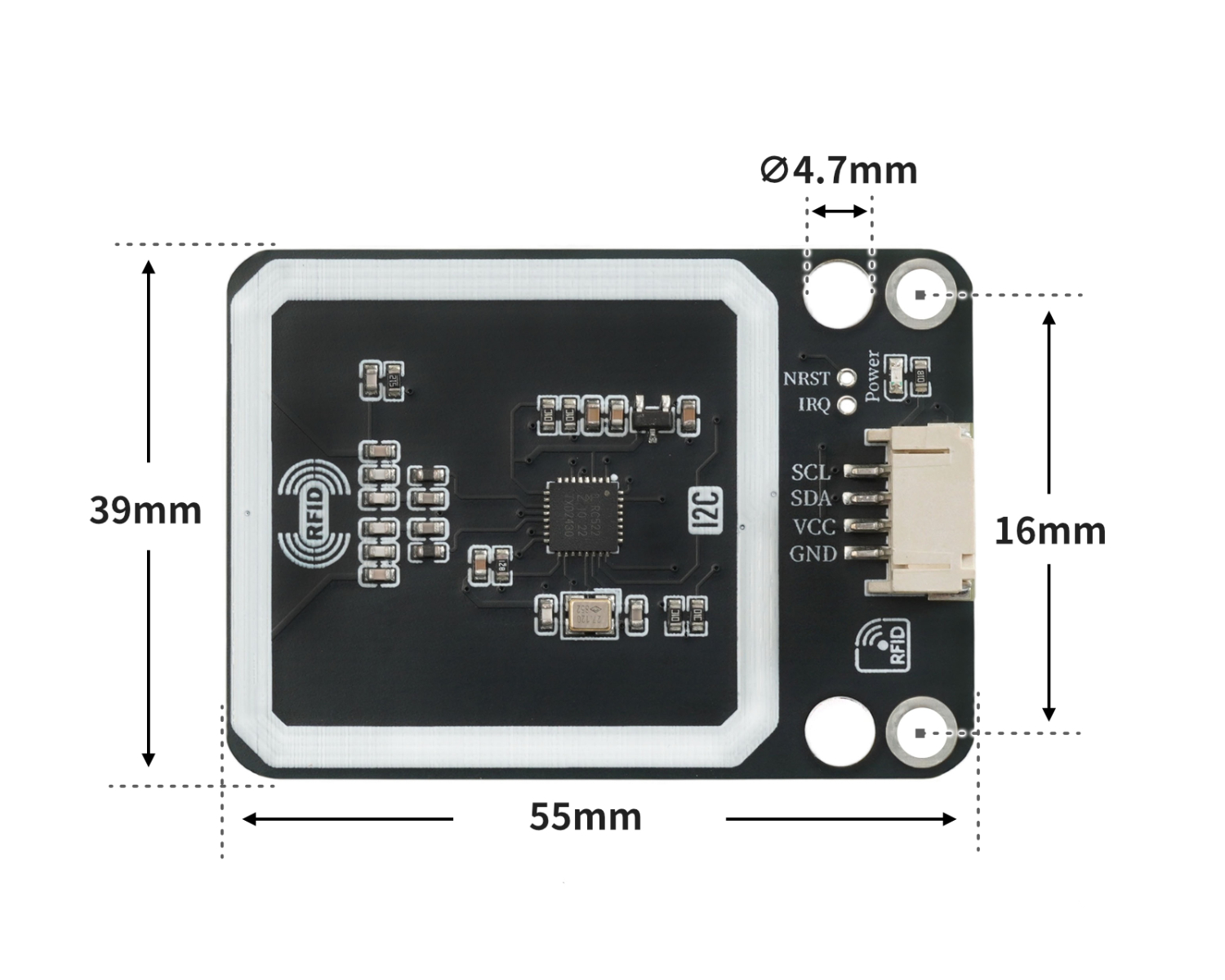

4、회로판 크기

5、Arduino 라이브러리 추가

라이브러리를 사용하지 못하는 참고 여기:라이브러리 설치 사용 방법

라이브러리 다운로드: 다운로드 클릭

미스키 UNO 개발판 라이브러리 설치 단계(코드 사용 전 미스키 라이브러리를 다운로드하고 설치하세요):참고 링크

6、한국어로 MicroPython 환경 라이브러리 파일 추가

미스키 ESP32 개발 보드 라이브러리 파일 다운로드 및 설치 단계（코드 사용 전 먼저 미스키 라이브러리 파일을 다운로드 및 설치하세요）：참고 링크

7、아두이노 IDE 예제 프로그램

예제 프로그램(UNO 개발보드)：다운로드 클릭

#include "Hello_STEM_RFID.h"
#include "Wire.h"

MFRC522 mfrc522(0x28);

void setup(){
  Wire.begin();
  Serial.begin(115200);
  mfrc522.PCD_Init();
  Serial.begin(9600);
  pinMode(13, OUTPUT);
}

void loop(){
  //2133f67b
  //b6c2d896

  if ((mfrc522.PICC_IsNewCardPresent() && mfrc522.PICC_ReadCardSerial())) {
    Serial.println(String("Card UID：") + String(mfrc522.Read_Uid()));
    if (mfrc522.Read_Uid() == "2133f67b") {
      digitalWrite(13,HIGH);

    } else if (mfrc522.Read_Uid() == "b6c2d896") {
      digitalWrite(13,LOW);
    }

  }

}

예제 프로그램(ESP32 개발보드)：

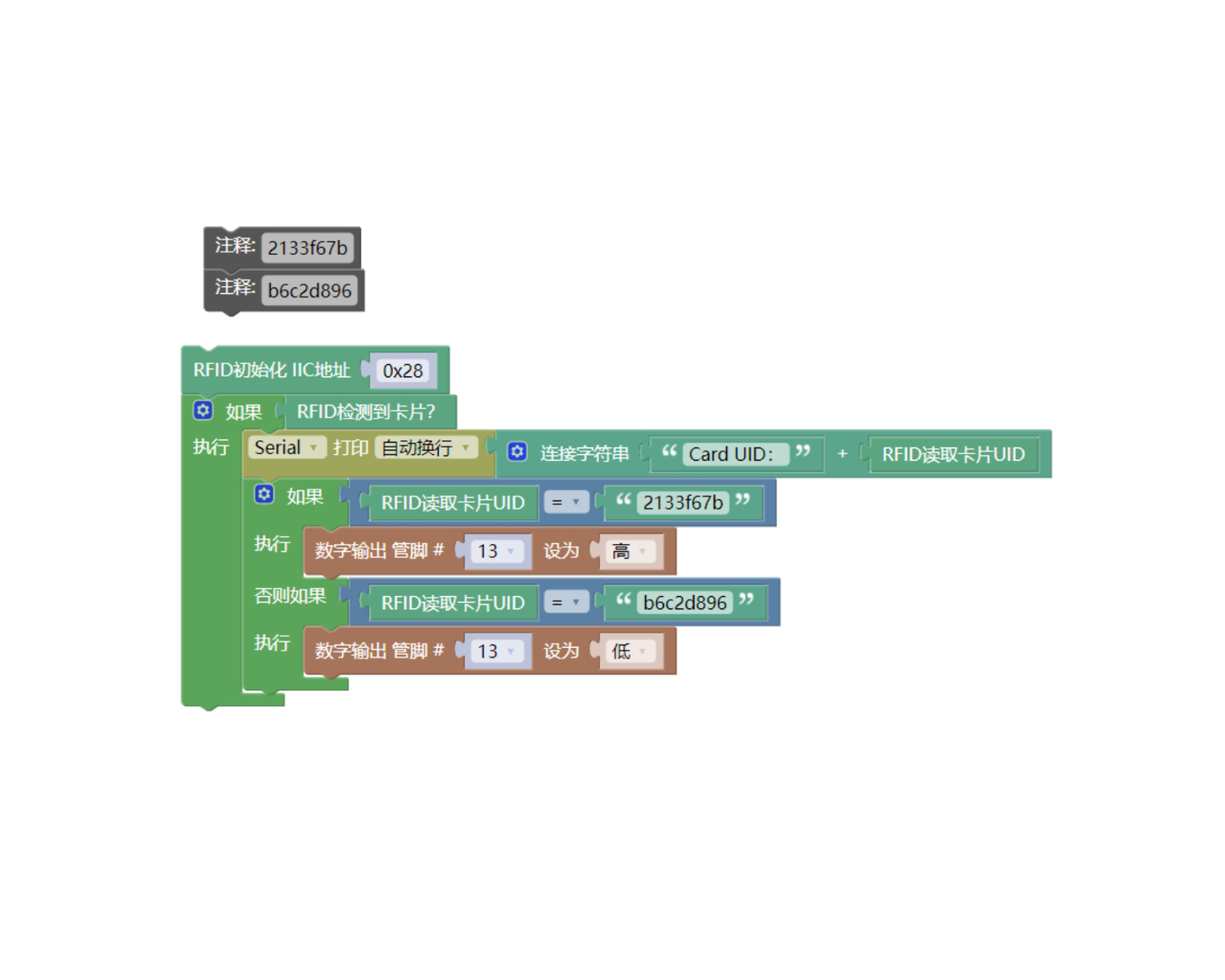

8、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발판)：다운로드 클릭

예제 프로그램(ESP32 개발판)：다운로드 클릭

9、테스트 환경 구축

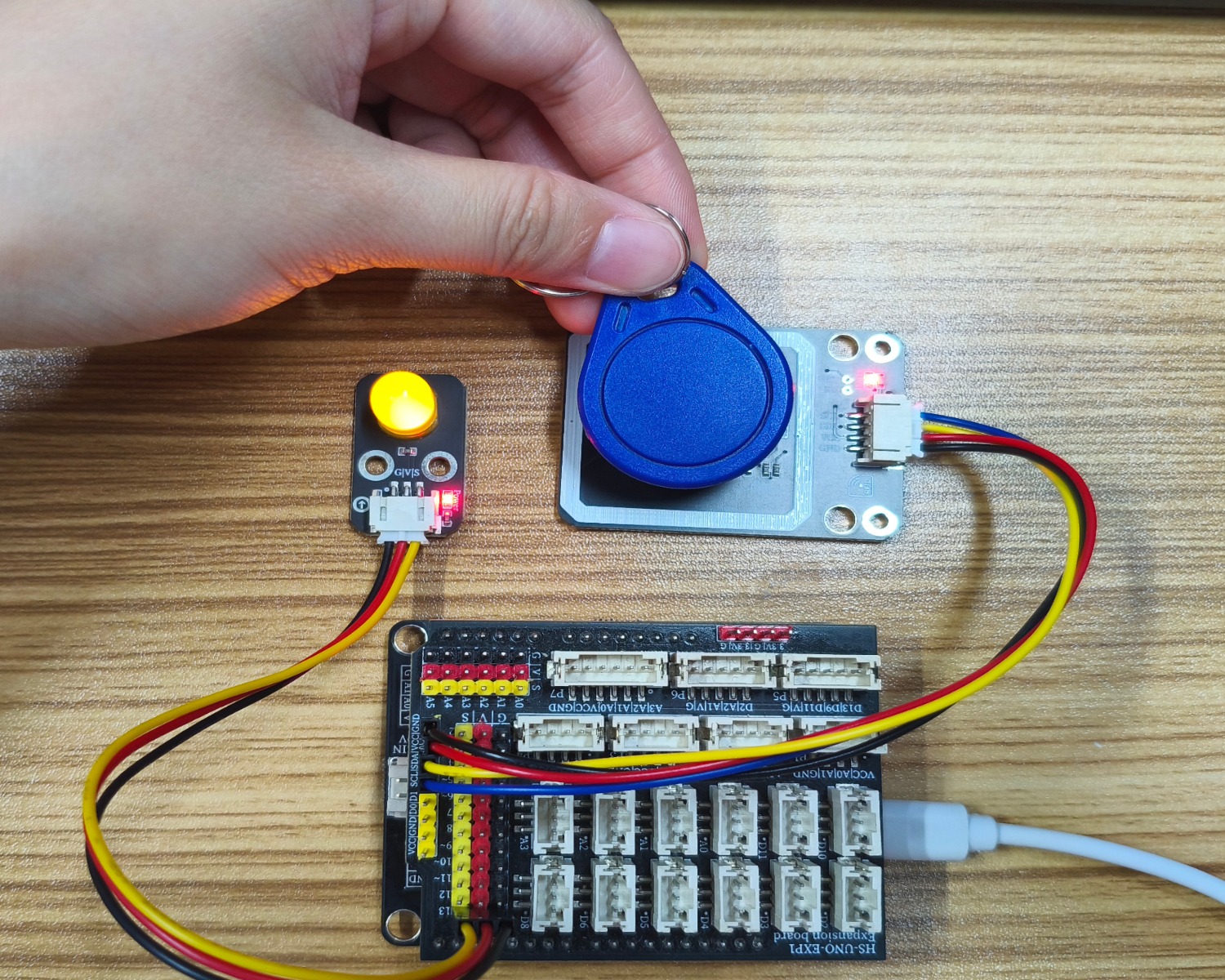

Arduino UNO 테스트 환경 구축

부품 준비：“

• UNO-R3 개발 보드 *1

• UNO-R3 EXP 확장판 *1

• USB type-c 데이터 케이블 *1

• HS-S62A-PL 레이드 인덱스 리드라이터 모듈 *1

• LED 랜턴 모듈 *1

• PH2.0 4P 전자선 브론즈 변환 *1

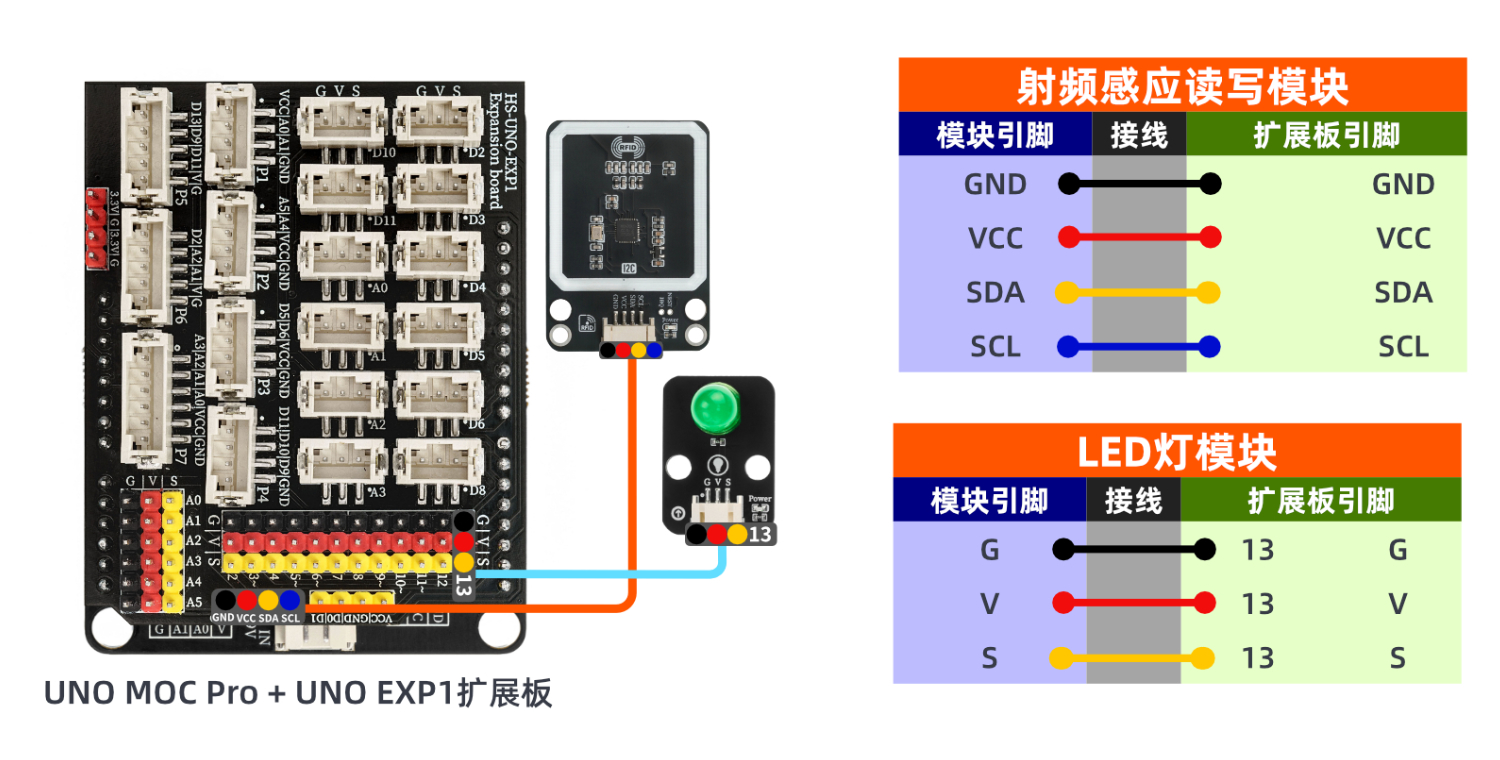

전기 연결도):

ESP32 Python 테스트 환경 구축

10、비디오 강의

Arduino UNO 비디오 강의：시각화 클릭

ESP32 Python 비디오 강의：

11、테스트 결과

Arduino UNO 테스트 결과：
