1、소개

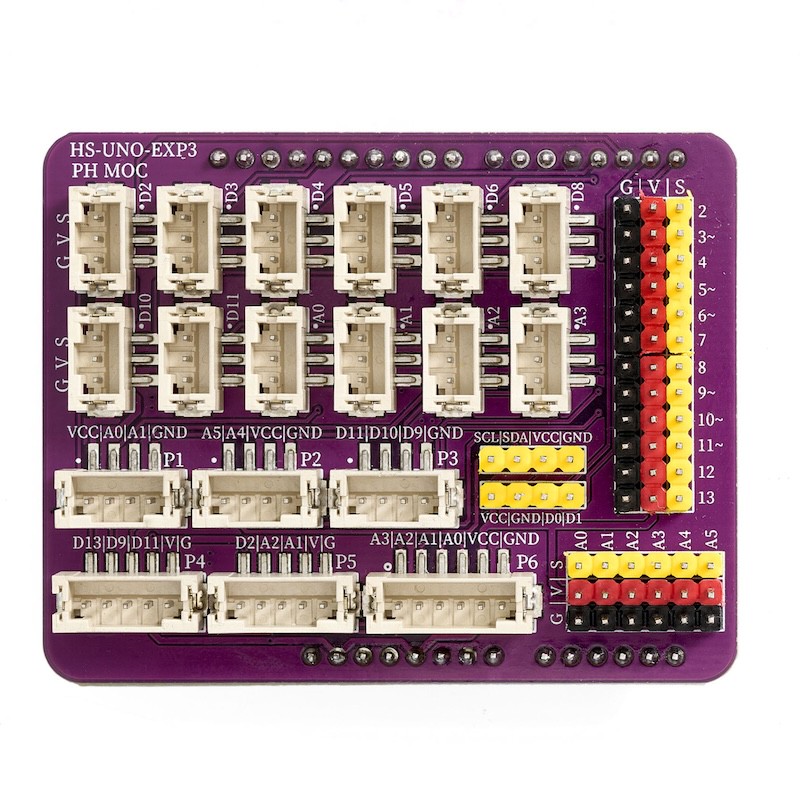

HS-UNO-EXP3 PH MOC(확장판)은 Arduino Uno 개발판을 기반으로 설계된 부속 확장판으로, 개발판의핀을 하나의 PCB 회로板上 통합합니다.이 확장 보드는 모든 HELLO STEM UNO 시리즈 개발 보드와 호환됩니다。전원판에 PH2.0 인터페이스가 있으면서 동시에 플러그를 유지하여 사용자의 다양한 연결 요구를 충족합니다.한국어로는 연결하기 쉽고, 사용자가 외부 확장 모듈을 유연하게 추가하고 제거할 수 있습니다.
2、특징
1、설정된 디지털 IO 포트 핀(핀 번호 D2-D13)과 아날로그 IO 포트 핀(핀 번호 A0-A5)이 있습니다. (도빈 라인을 사용하여 확장 모듈을 연결할 수 있습니다)
3、D0/D1 패널 핀이 있으며, 외부와 통신할 수 있습니다.
3、확장판 해석
수정보 디오 포트 PH2.0 3P 자리 (D2-D11) 과 디오 포트 배정 (D2-D13)
이 IO 포트를 숫자 출력으로 설정할 수 있습니다. 즉, 높은 전압이나 낮은 전압을 출력할 수 있습니다.그 중(D2와 D3핀은 하드웨어 인터럽트 핀으로 사용할 수 있습니다。D3,D5,D6,D9,D10,D11핀이 아날로그 신호를 출력할 수 있습니다).
모의 IO 포트 PH2.0 3P 축자(A0-A3)과 모의 IO 포트 배선(A0-A5)
이 IO 포트를 모의 입력으로 설정할 수 있습니다. 모의 입력은 (0-1023)의 값을 반환합니다. 모의 출력은 (0-255)의 값을 가집니다.
P1 접속자
이 케이스 서브서킷은 VCC/A0/A1/GND를 통해 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성을 쉽게 제공합니다. (호환 모듈: HS-SR04L)超음파 센서)
P2 패널
이 충자 회로는 A5/A4/VCC/GND로 설계되어 일부 PH2.0 4P 인터페이스를 사용하는 부속 모듈과 연결하기 쉽습니다. (추가 모듈: HS-S63-L)TCS342颜色传感器、HS-F14LTM1650 네자리 LED 디지털管 모듈、HS-F15LTM637 네자리 시간 디지털管 모듈、HS-F19LOLED 디스플레이 패널、HS-F21LLCD1602 디스플레이 패널、）
P3좌자
이 장자 회로는 D11/D10/D9/GND로 설계되어 PH2.0 4P 인터페이스를 사용하는 모듈과의 호환성이 좋습니다. (호환 모듈: HS-F05L)교통 신호 램프 모듈、HS-F01LRGB LED 모듈)
P4 패드
이 자리 전압 회로는 D13/D9/D11/V/G로 설계되어 PH2.0 5P 인터페이스를 사용하는 일부 모듈과 연결하기 편리합니다. (예: HS-F13L)8x8 포인트 매트릭스 디스플레이 모듈、HS-F24-L1개의 디지털 디스플레이)
P5 팬텀
이 케이스 전압 회로는 D2/A2/A1/V/G로 설계되어 PH2.0 5P 인터페이스를 사용하는 일부 모듈과 함께 연결하기 쉽습니다. (추가 모듈: HS-S34L)이중 축 조이스틱 모듈、HS-S32L회전 인코더)
P6 채널
이 접속자 회로는 A3/A2/A1/A0/V/G를 통해 PH2.0 6P 인터페이스를 사용하는 일부 모듈과의 호환성을 쉽게 할 수 있도록 설계되었습니다。4P 키 모듈)
