HS-KEY4A-P 四位模拟按键模块 - 헬로 스탬즈 창客 플랫폼

HS-KEY4A-P 四位模拟按键模块 한국어

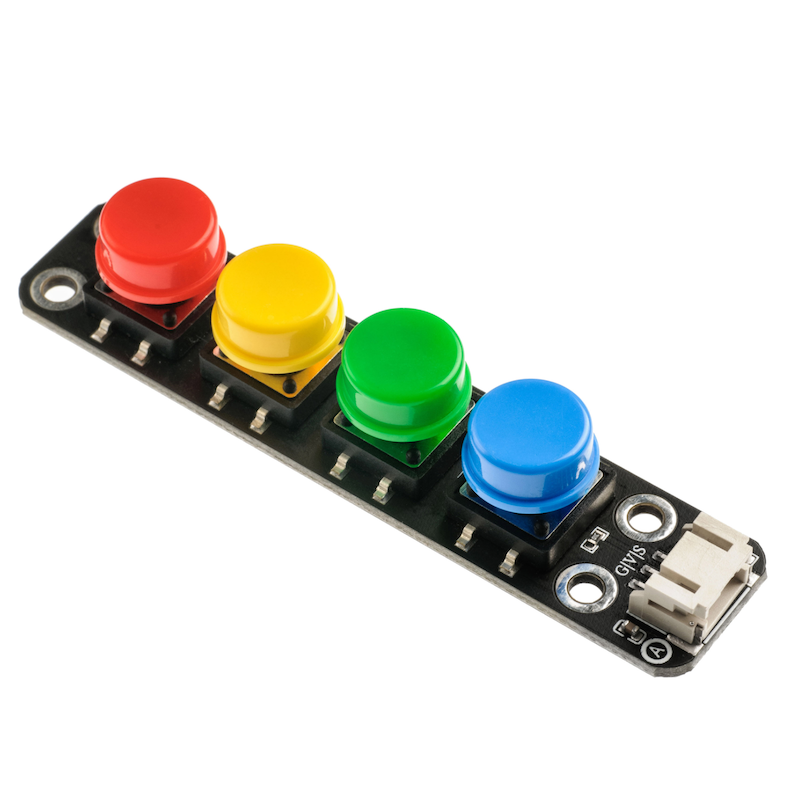

1、소개

2、시뮬레이션 그래프

3、모듈 매개변수

핀 이름	설명
G	GND(전원 입력 부정极)
V	VCC(전원 입력 정극)
S	디지털 신호 핀

전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
설치 방법: 네 개의 스피너 고정

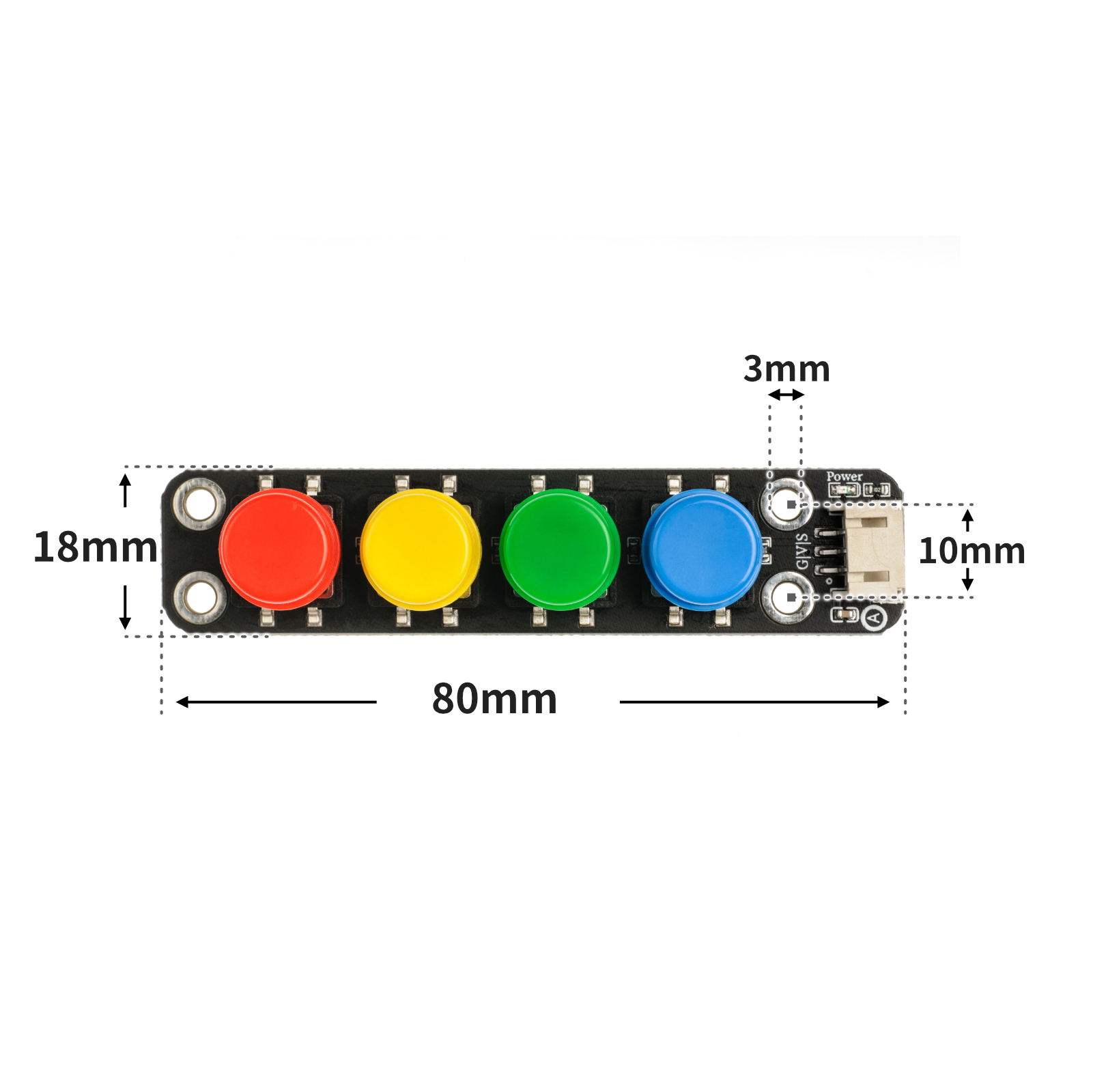

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

volatile int led;
volatile int light;
volatile int vaule;

void setup(){
  Serial.begin(9600);
  led = 6;
  light = 0;
  vaule = 0;
  //led接D6，四位模拟按键模块接A0
  pinMode(A0, INPUT);
}

void loop(){
  vaule = analogRead(A0);
  Serial.println(vaule);
  analogWrite(led, light);
  if (vaule < 565 && vaule > 555) {
    //关灯
    light = 0;

  } else if (vaule < 640 && vaule > 630) {
    //微亮
    light = 15;
  } else if (vaule < 720 && vaule > 710) {
    //亮
    light = 100;
  } else if (vaule < 860 && vaule > 850) {
    //非常亮
    light = 255;
  }

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):업데이트 대기 중...

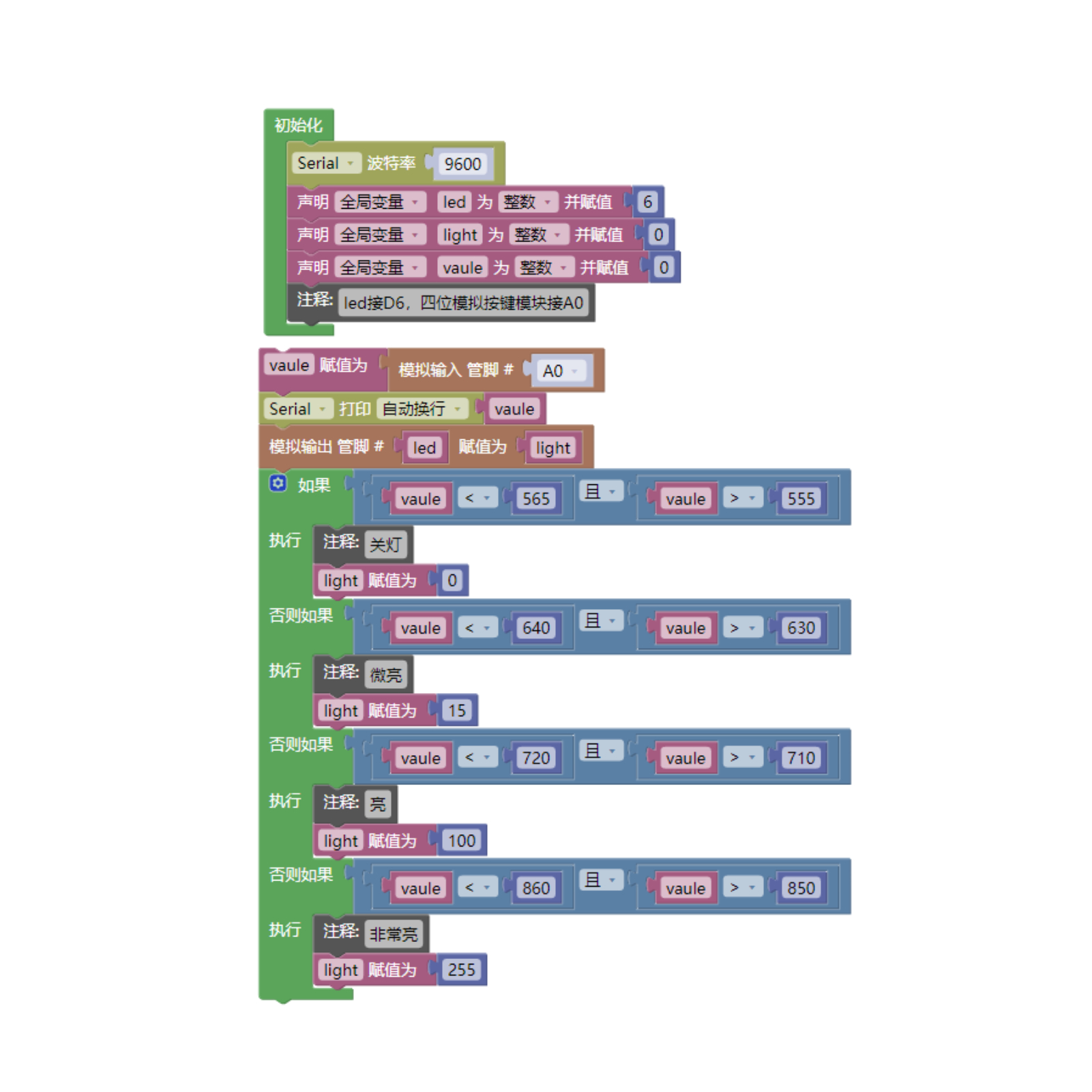

7、미스키 Mixly 예제 프로그램(그래픽 언어)

당기 등c구：다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

이미지 업데이트 예정...

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
LED 랜턴 모듈（HS-F08P）*1
사자리 모의 키보드 모듈（HS-KEY4B-P）*1
PH2.0 3P 단자에서 두뇌선으로 변환 *2 또는 PH2.0 3P 양 끝 단자선 *2

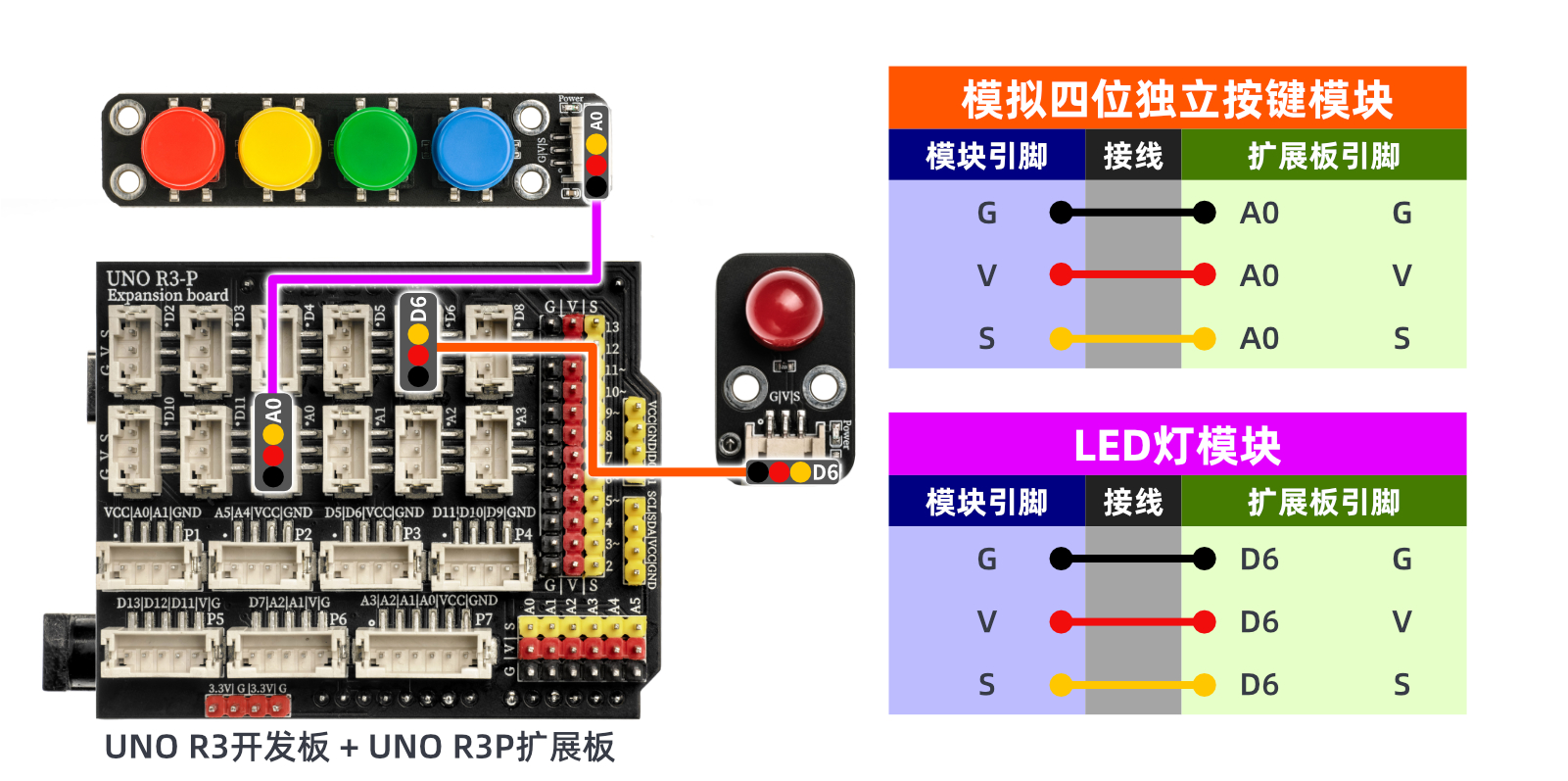

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

비디오 강의:点击查看

10、테스트 결과

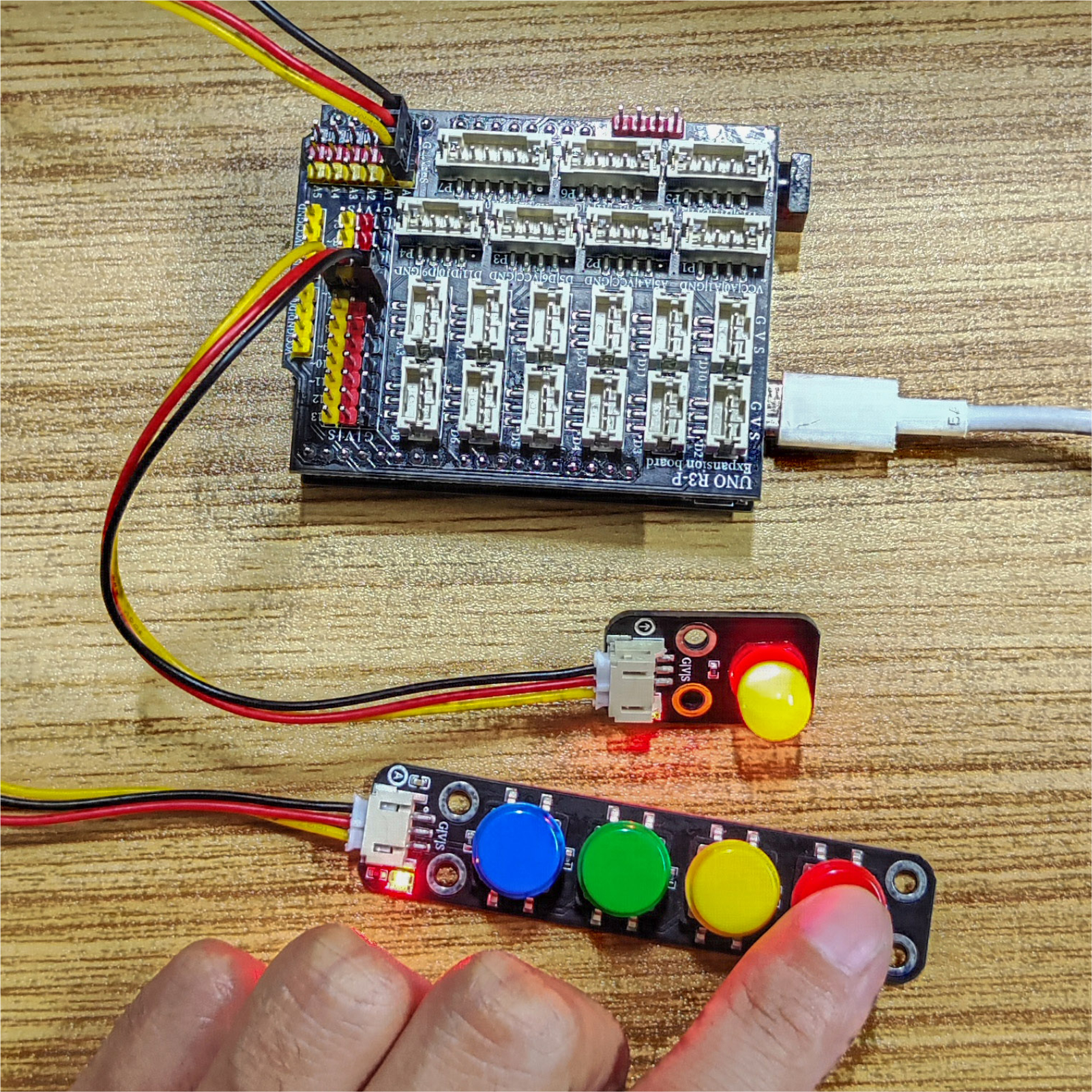

Arduino UNO 테스트 결과：

ESP32 테스트 결과:

업데이트 대기 중...
