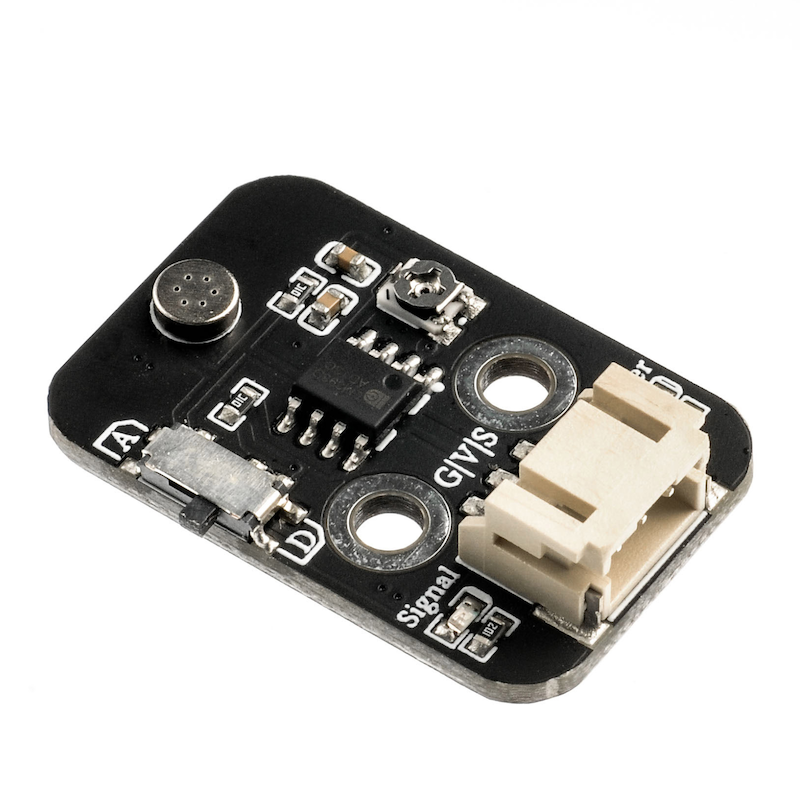

HS-S05P 오디오 센서

1、소개

소리 센서 모듈의 역할은 마이크와 같습니다.그것은 음파를 수신하고 소리의 진동 이미지를 보여주지만, 소음의 강도를 측정할 수 없습니다.이 센서는 소리에 민감한电容식 점진체 마이크를 내장하고 있습니다。소리파가 마이크 내의 페르미컬 레이어를 진동시키고, 이로 인해 전容器의 변화가 발생하여 대응하는 미세 전압이 생성됩니다.이 전압은 그 후 0-5V의 전압으로 변환되어 A/D 변환을 통해 데이터 수집기에 수용되고, 메인 칩에 전달됩니다。

2、시뮬레이션 그래프

오디오 센서-HS-S05P 시각도点击查看

3、모듈 매개변수

핀 이름	설명
G	GND(전원 입력 부정极)
V	VCC(전원 입력 정극)
S	디지털 신호 핀

전원전압: 3.3V / 5V
연결 방식: PH2.0 3P 케이블
설치방식: 더블스크루 고정

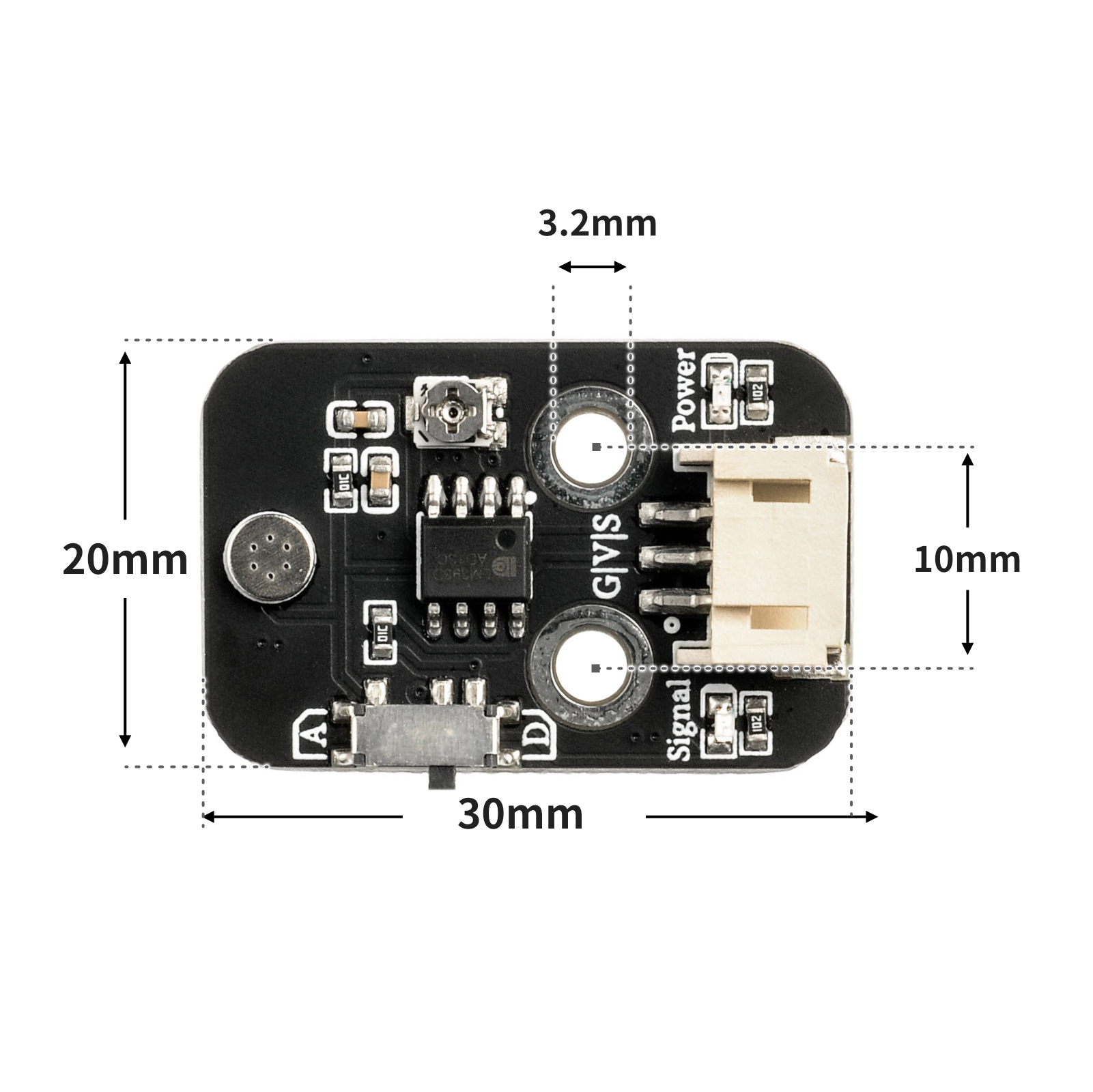

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

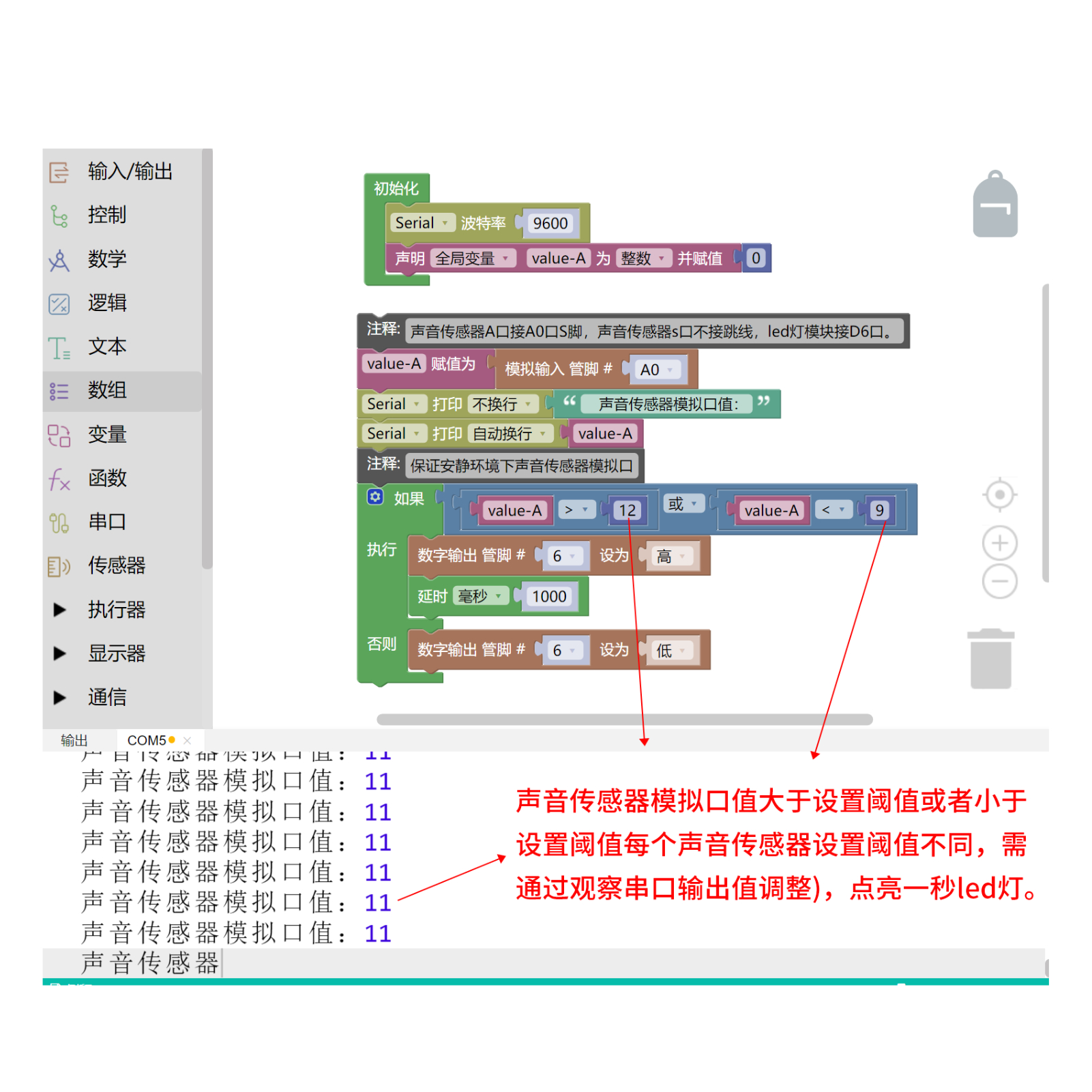

예제 프로그램(UNO 개발 보드):

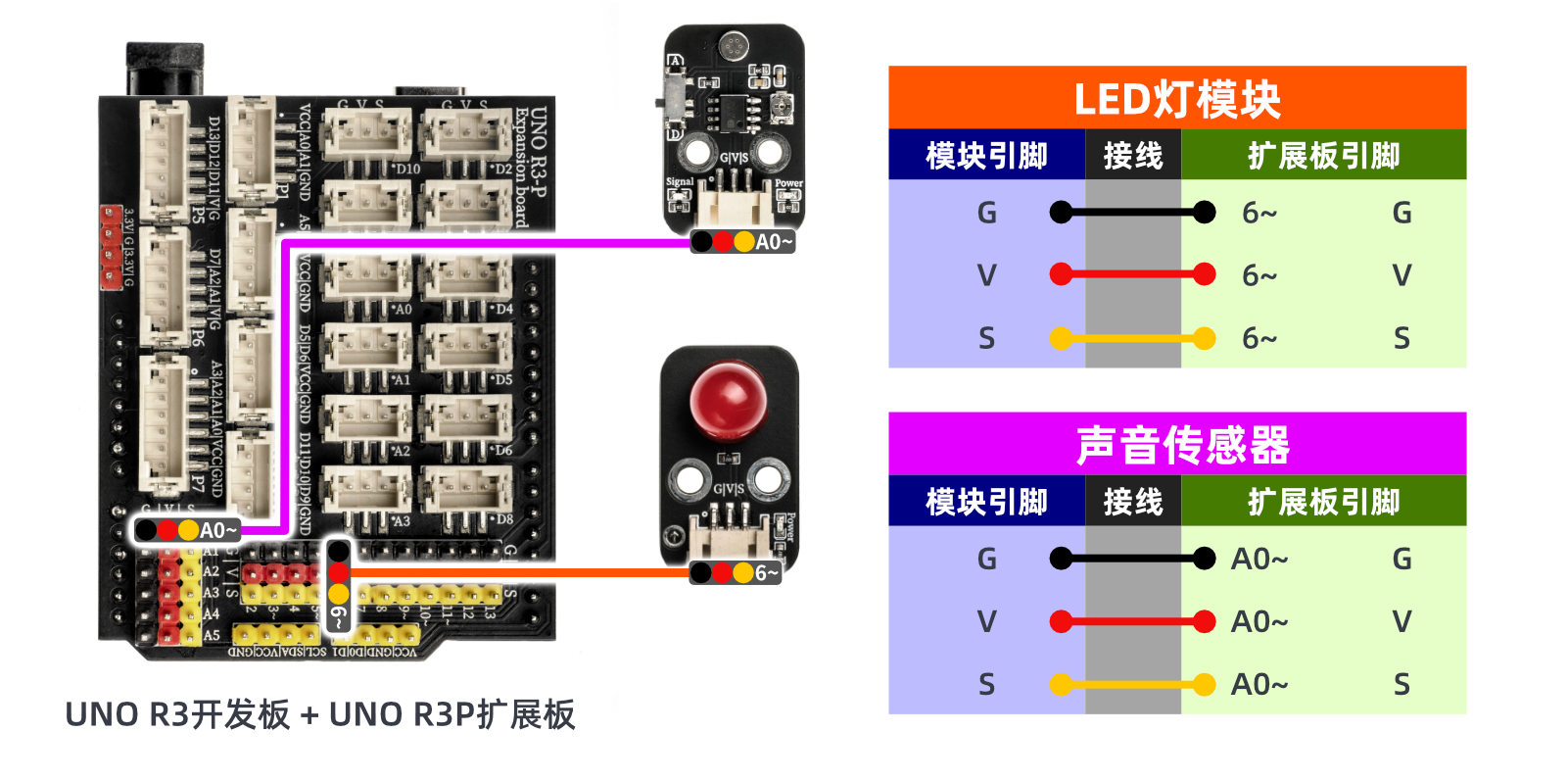

 //声音传感器A口接A0口S脚，声音传感器s口不接跳线，led灯模块接D6口。
 int value_A;

void setup(){
  Serial.begin(9600);//设置波特率9600

  pinMode(A0, INPUT);//设置模拟A0口模式，INPUT为输入，
  pinMode(6, OUTPUT);//设置数字6口模式，OUTPUT为输出，
}

void loop(){

  value_A = analogRead(A0);//读取声音传感器模拟值
  Serial.print("   声音传感器模拟口值：");
  Serial.println(value_A);//打印声音传感器模拟值
  //保证安静环境下声音传感器模拟口
  if (value_A > 13 || value_A < 9) {//声音传感器是否大于或者小于设置的阈值
    digitalWrite(6,HIGH);//led灯亮
    delay(1000);//暂停1s

  } else {
    digitalWrite(6,LOW);//led灯熄灭

  }

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine
import time


adc32.atten(machine.ADC.ATTN_11DB)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if adc32.read_u16() >= 40000:
        pin4.value(1)
        time.sleep_ms(500)
    else:
        pin4.value(0)
