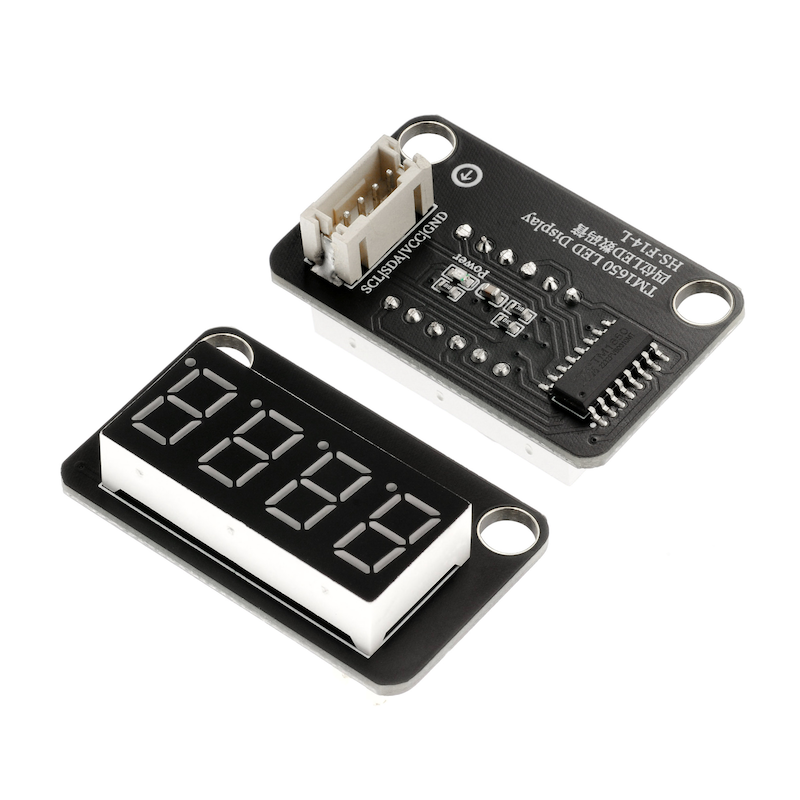

1、소개
2、시뮬레이션 그래프
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
VCC | VCC(전원 입력 정극) |
GND | GND(전원 입력 부정极) |
SDA | 양방향 데이터 통신 패인 |
SCL | 시계 신호 통신 패인 |
전원전압: 3.3V / 5V
연결 방식: PH2.0 4p 핀
설치방식: 더블스크루 고정

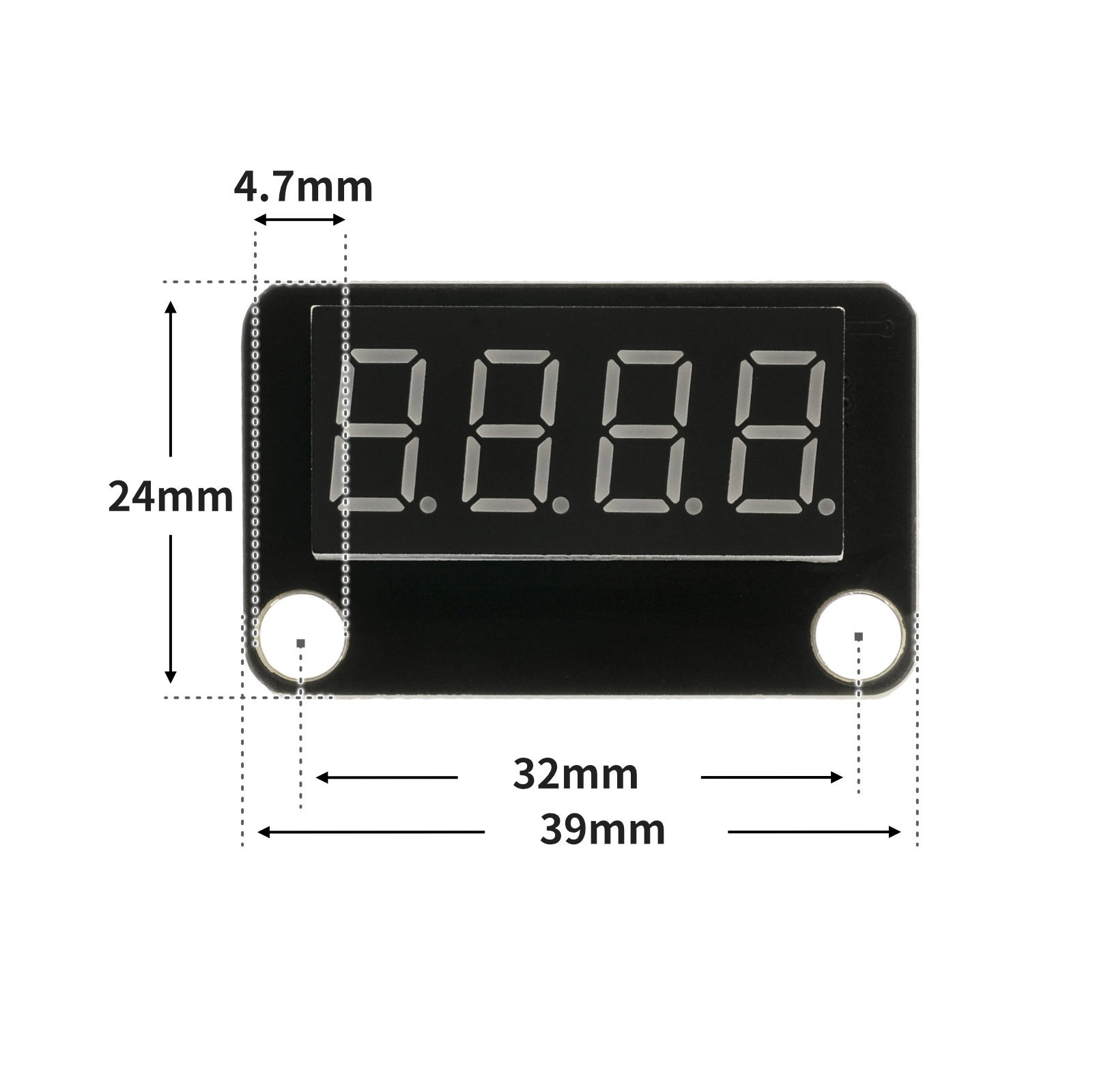

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
#include <Wire.h>
#include <TM1650.h>
#include <SimpleTimer.h>
volatile int item;
TM1650 tm_4display;
SimpleTimer timer;
void Simple_timer_1() {
tm_4display.displayString(String(item));
item = item + 1;
}
void setup(){
item = 0;
//IIC接口连接TM1650数码管\n每隔一秒显示数增加1
Wire.begin();
tm_4display.init();
timer.setInterval(1000L, Simple_timer_1);
}
void loop(){
timer.run();
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):
import machine
import tm1650
import time
i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
disp = tm1650.TM1650(i2c_extend)
i = 0
while True:
disp.shownum(i)
i = i + 1
time.sleep(1)

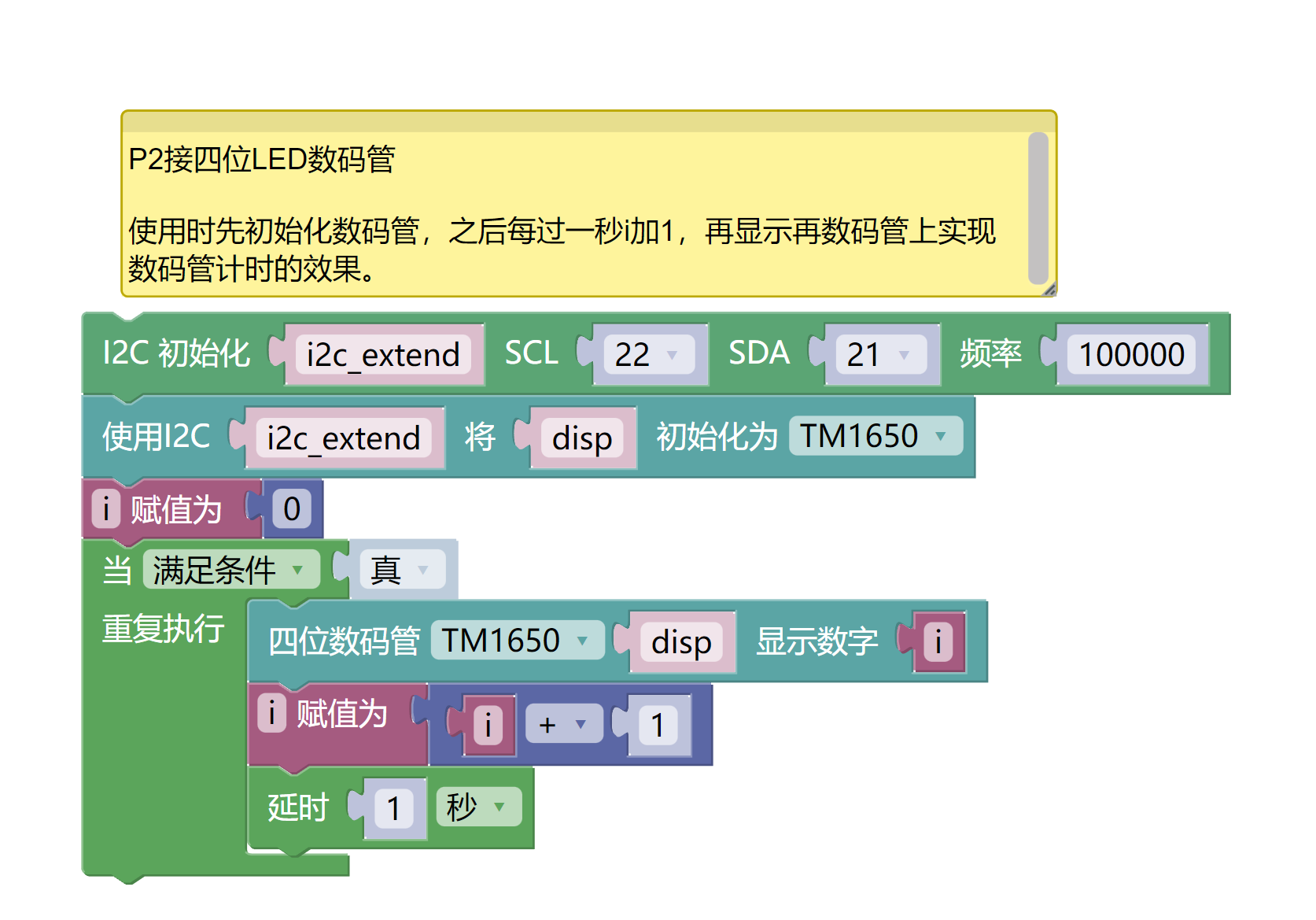

7、미스키 Mixly 예제 프로그램(그래픽 언어)
예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
TM1650 네자리 LED 디지털 스크린 모듈(HS-F14L)*1
PH2.0 4P둘쪽 머리 끝 케이블 *1

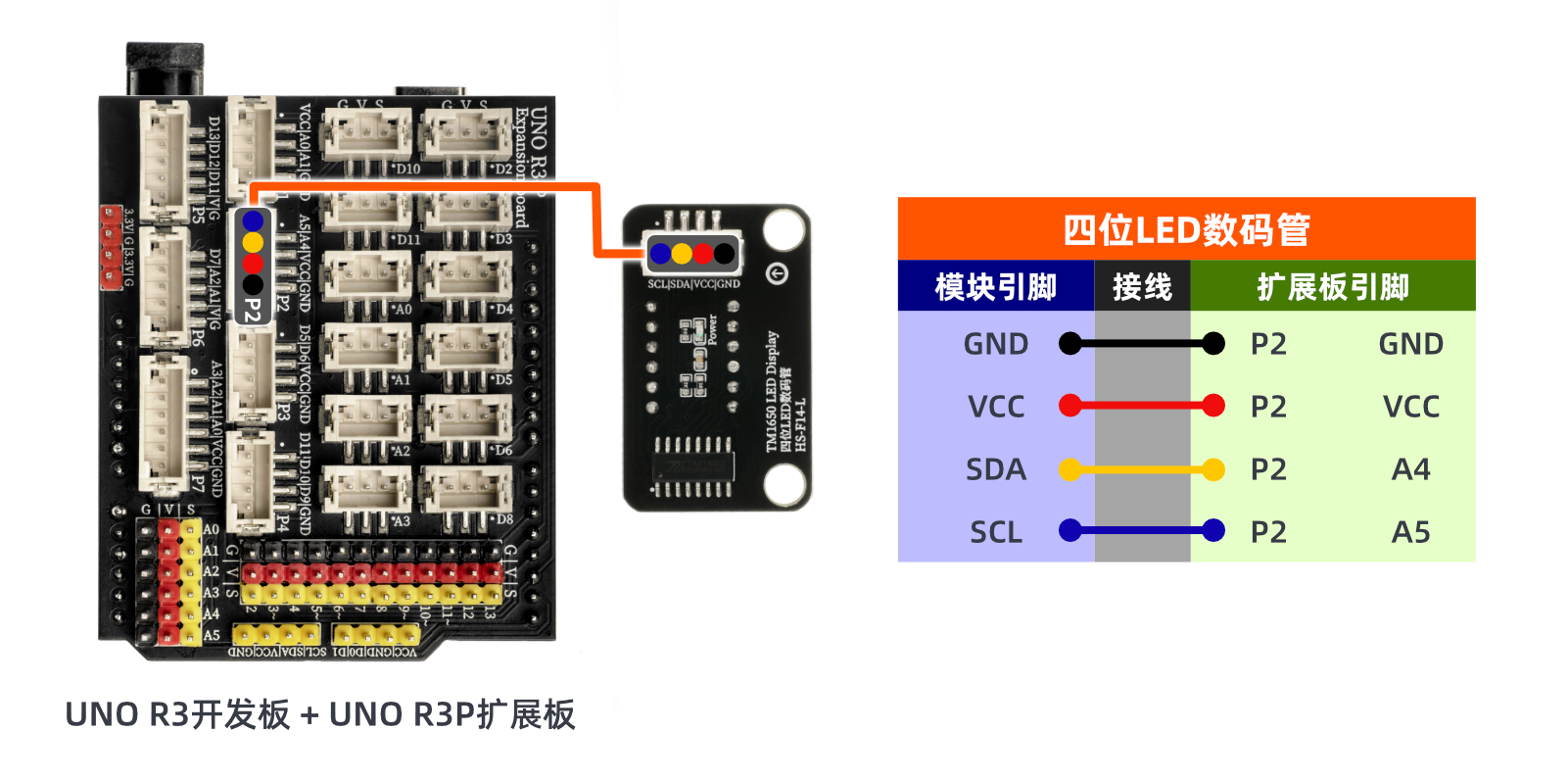

전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
비디오 강의:点击查看
10、테스트 결과

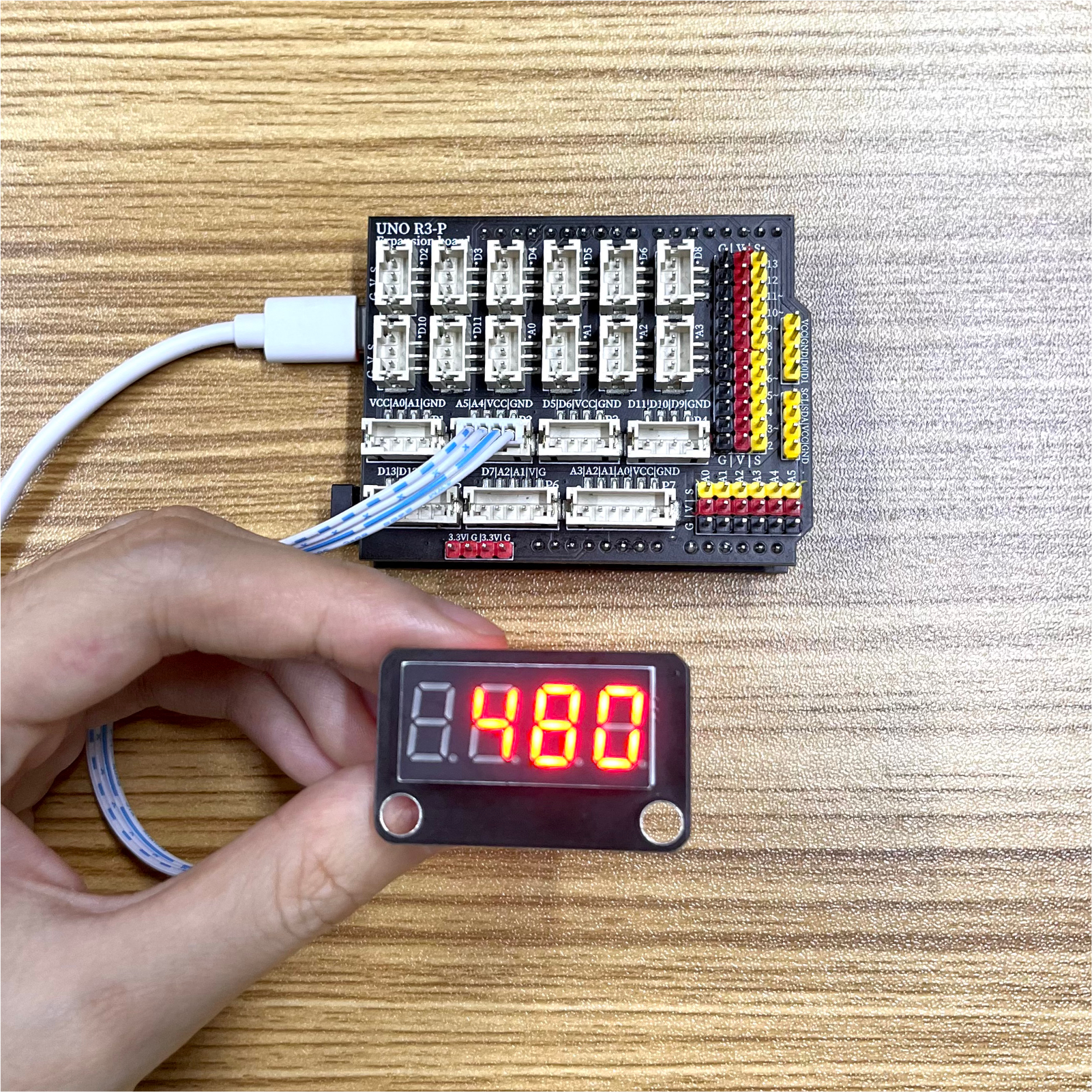

Arduino UNO 테스트 결과：
선을 연결한 후에, 위의 프로그램을 Arduino UNO 개발 보드에 프로그램을 기록한 후, U+ 프로그램을卡通 전원공급하면, 디지털管的마다 1초마다 숫자가 자동으로 +1로 표시됩니다。
ESP32 Python 테스트 결과:
선을 연결한 장치를 통해 이 프로그램을 ESP32 개발 보드에 기록한 후, U+ 프로그램을卡通로 전원공급하면, LED 디스플레이가 1초마다 숫자 자동 +1을 표시합니다。
