1、소개
2、특징
1、设有IO口排针。（可以满足使用杜邦线接插扩展模块的需求）
2、设有IO口PH2.0 3P座子，同时还有4个PH2.0 4P座子,2个PH2.0 5P座子,1个PH2.0 6P座子。
3、SPI 통신 인터페이스 배선, 시리얼 통신 인터페이스 배선, I2C 통신 인터페이스 배선 있습니다。
4、사용하지 않는 추천 핀: 0,3,19,20,45,46.

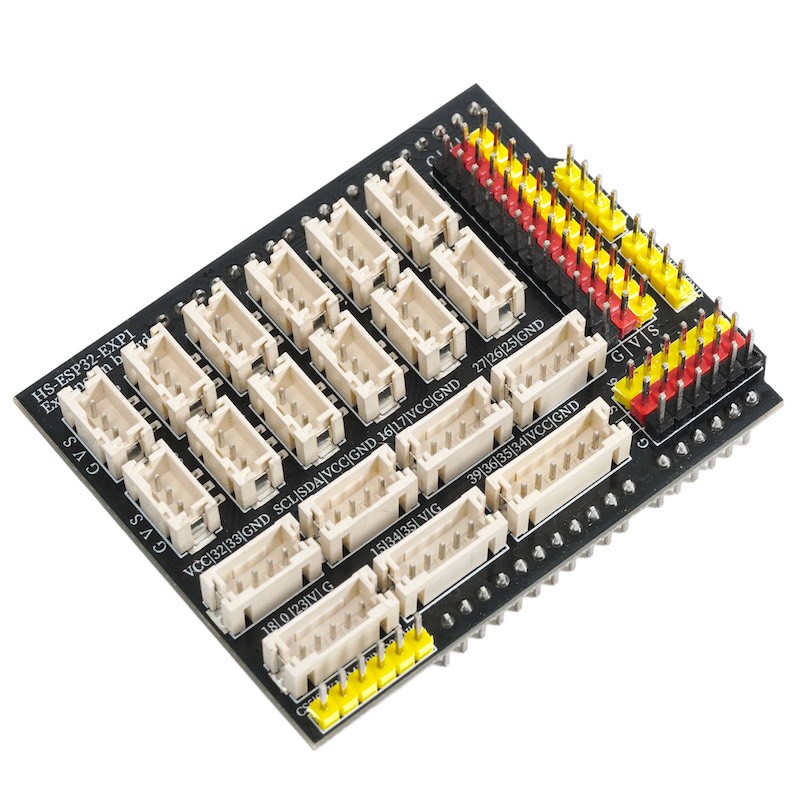

3、확장판 해석
디지털 IO 포트 PH2.0 3P 축자(8-18,21)과 디지털 IO 포트 배선(모든 배선)
이 IO 핀을 숫자 출력으로 지정할 수 있습니다. 즉, 높은 수준 또는 낮은 수준을 출력합니다.
모의 IO 포트 PH2.0 3P 충자(8,9,10,11,12,13,14,15,16,17,18)과 모의 IO 포트 배선(1-16)
이 IO 포트를 모의 입력으로 지정할 수 있습니다.
P1 접속자
이 핀자 회로는 VCC/32/33/GND로 설계되어 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 연결이 용이합니다. (추가 모듈: HS-SR04L)超음파 센서)
P2 패널
이 케이스 서브 시스템 설계는 22/21/VCC/GND를 통해 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성을 쉽게 할 수 있습니다. ( 호환 모듈: HS-S63-L)TCS342颜色传感器、HS-F14LTM1650 네자리 LED 디지털管 모듈、HS-F15LTM637 네자리 시간 디지털管 모듈、HS-F19LOLED 디스플레이 패널、HS-F21LLCD1602 디스플레이 패널、）
P3좌자
이 케이스 회로는 16/17/VCC/GND로 설계되어 PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다.음성인식제어 모듈、HS-F04L모터드라이브 모듈、HS-F20L전기 모듈、HS-F10L모터드라이브 모듈、HS-S49PLMP3 오디오 발신 모듈、HS-F23-L1개의 디지털 디스플레이、HS-S60-L블루투스 모듈)
P4 패드
이 핀 캡슐 회로는 27/26/25/GND로 설계되어, PH2.0 4P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (호환 모듈: HS-F05L)교통 신호 램프 모듈、HS-F01LRGB LED 모듈)
P5 팬텀
이 창자 회로는 18/5/23/V/G로 설계되어 있으며, PH2.0 5P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다. (예: HS-F13L)8x8 포인트 매트릭스 디스플레이 모듈、HS-F24-L1개의 디지털 디스플레이)
P6 채널
이 케이스 서브 크리에이터는 15/34/35/V/G를 설계하여 PH2.0 5P 인터페이스를 사용하는 일부 모듈과 호환됩니다. (호환 모듈: HS-S34L)이중 축 조이스틱 모듈、HS-S32L회전 인코더)
P7 축자
이 충자 회로는 39/36/35/34/V/G로 설계되어 있으며, PH2.0 6P 인터페이스를 사용하는 일부 모듈과의 호환성이 좋습니다。4P 키 모듈)
