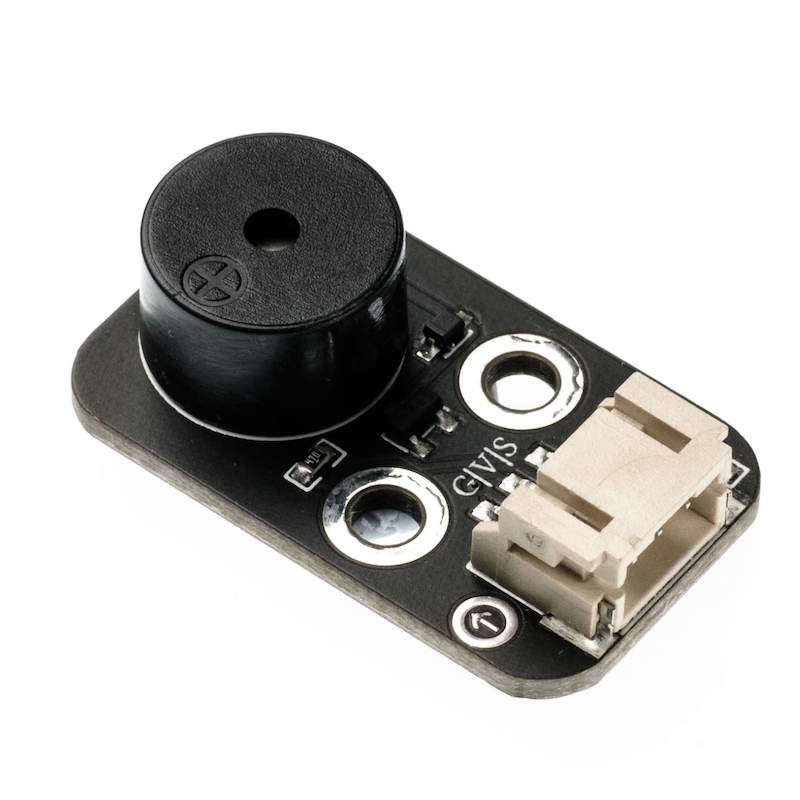

1、소개
2、시뮬레이션 그래프
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
S | 디지털 신호 핀 |
전원전압: 3.3V / 5V
연결 방식: PH2.0 3P 케이블
설치방식: 더블스크루 고정

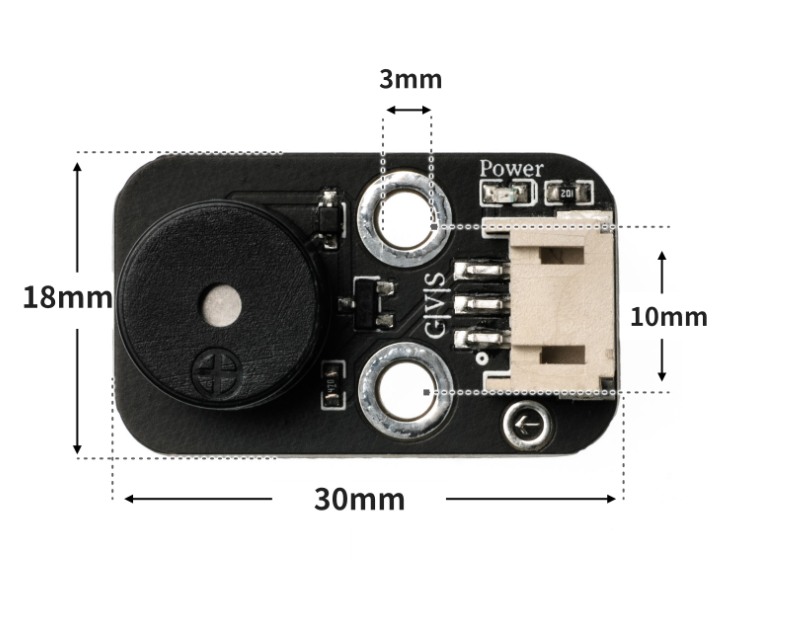

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
int buzzerPin = 6; //定义数字D6引脚为控制蜂鸣器的引脚
void setup(){
pinMode(buzzerPin, OUTPUT);//设置数字D6口模式，OUTPUT为输出
}
void loop(){
my_3duan();//蜂鸣器频率快响三次
delay(500);//设置延迟时间，500ms
my_3chang();//蜂鸣器频率慢响三次
delay(500);//设置延迟时间，500ms
my_3duan();//蜂鸣器频率快响三次
delay(500);//设置延迟时间，500ms
}
void my_3duan() {
//蜂鸣器频率快响三次函数
for (int i = 1; i <= 3; i = i + (1)) {
digitalWrite(buzzerPin,HIGH);
delay(200);
digitalWrite(buzzerPin,LOW);
delay(200);
}
}
void my_3chang() {
//蜂鸣器频率慢响三次函数
for (int i = 1; i <= 3; i = i + (1)) {
digitalWrite(buzzerPin, HIGH);
delay(400);
digitalWrite(buzzerPin, LOW);
delay(400);
}
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):
import music
import time
midi = music.MIDI(2)
while True:
midi.pitch_time(440, 1000)
time.sleep_ms(100)
midi.pitch_time(880, 3000)
time.sleep_ms(100)7、미스키 Mixly 예제 프로그램(그래픽 언어)

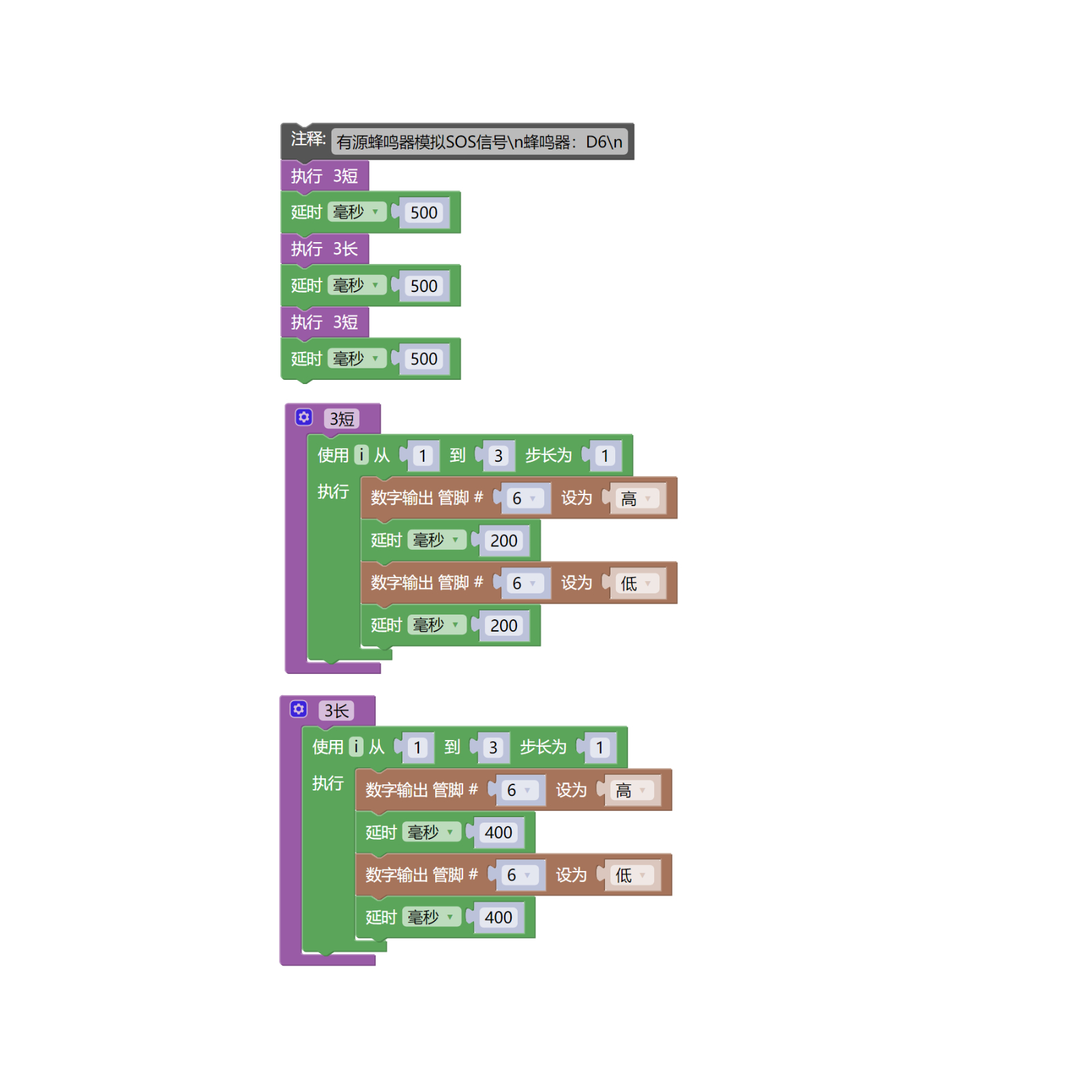

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
유소음 벨 모듈（HS-F07P）*1
PH2.0 4P 핀 전도선 *1 또는 PH2.0 4P 양쪽 핀 전도선 *1

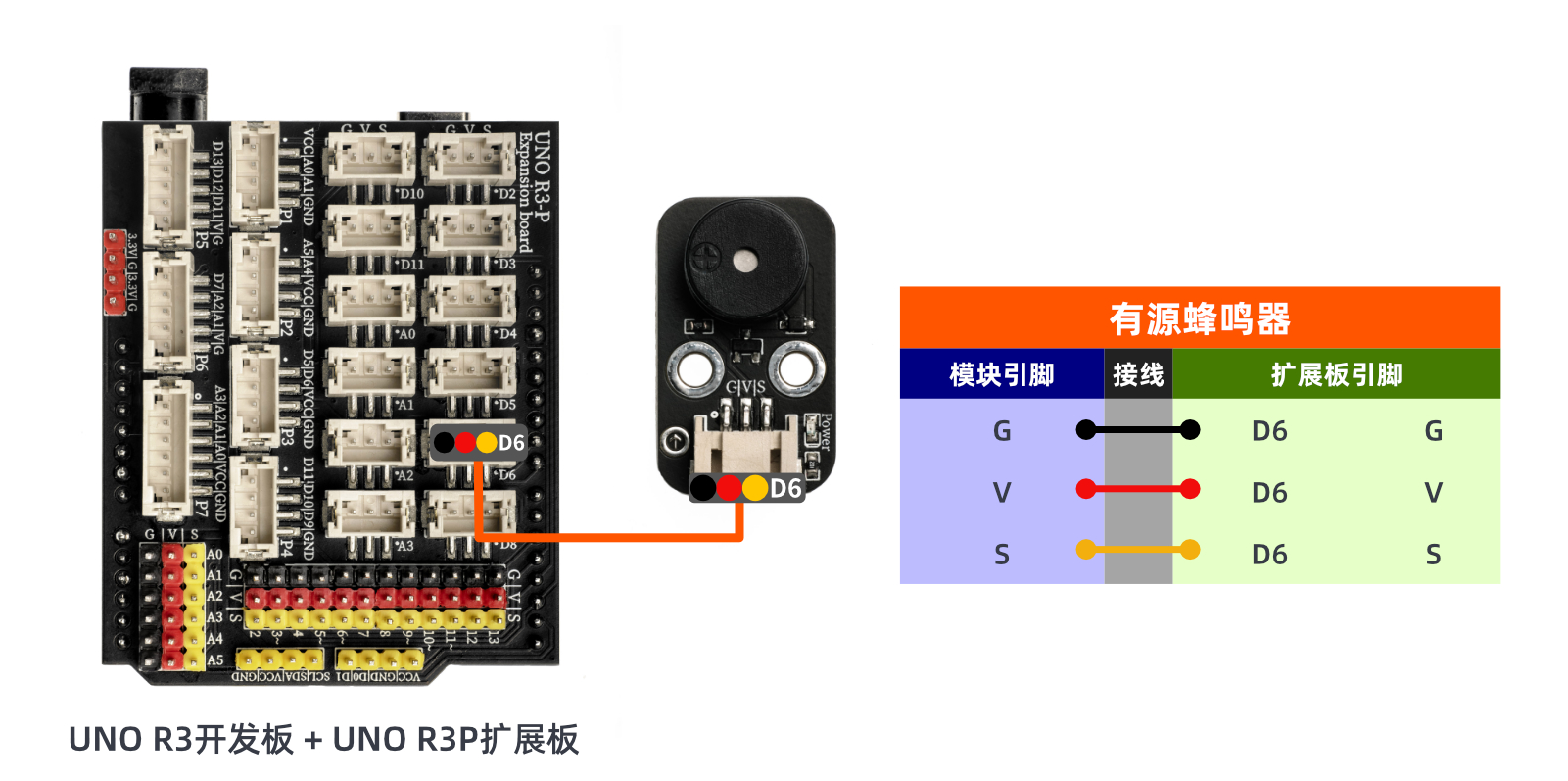

전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
비디오 강의:点击查看
10, 테스트 결과
Arduino UNO 테스트 결과：
부품을 라인에 연결한 후, 위의 프로그램을 Arduino UNO 개발판에 프로그래밍하고, U+ 프로그램을 전원 켜면 소리 있는 비스퀘어가 SOS 구조 신호를 울립니다。
ESP32 테스트 결과:
업데이트 대기 중...
