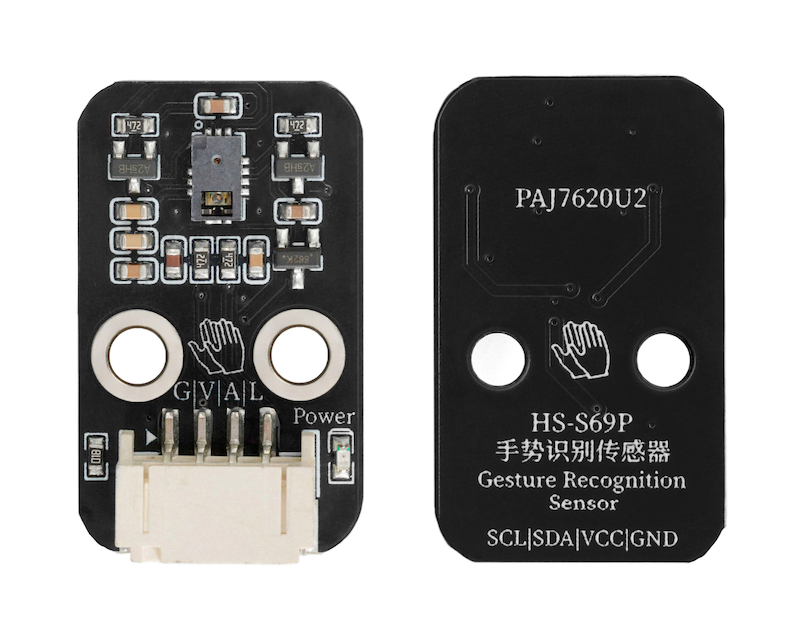

HS-S69P 손짓 인식 센서

1、소개

2、시뮬레이션 그래프

HS-S69P手势识别传感器 원리도点击查看

3、모듈 매개변수

• 전원 공급 전압: 3.3V-5V

• 연결 방식: PH2.0 4P 핀 라인

• 설치 방법: 나사로 구축

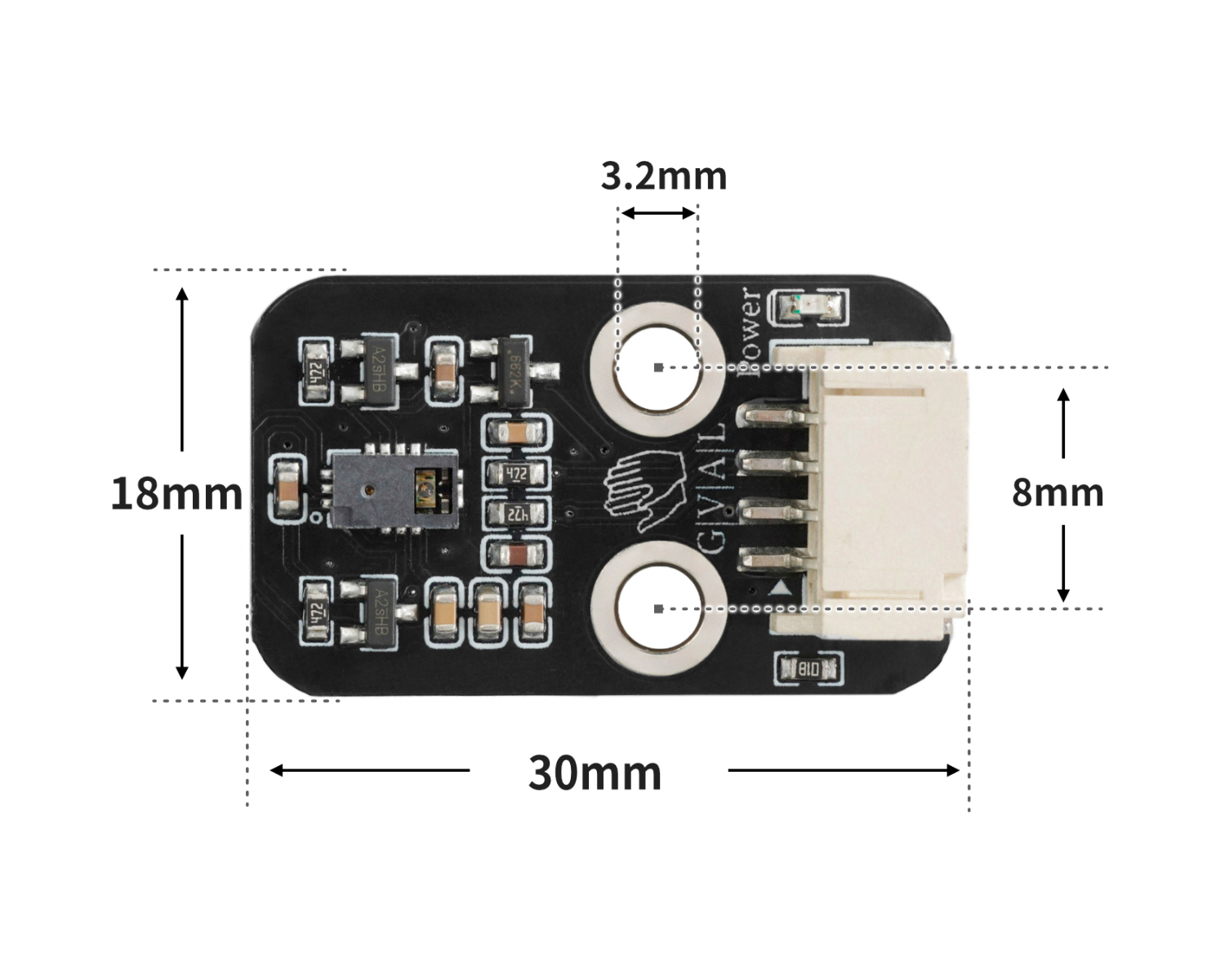

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

#include <Wire.h>
#include "paj7620.h"

const int GES_REACTION_TIME = 500;
const int GES_ENTRY_TIME = 800;
const int GES_QUIT_TIME = 1000;

void setup(){
  Serial.begin(9600);
  Serial.println("\\nPAJ7620U2 TEST DEMO: Recognize 9 gestures.");
  uint8_t error = 0;
  error = paj7620Init();
  if (error) {
    Serial.print("INIT ERROR,CODE:");
    Serial.println(error);

  } else {
    Serial.println("INIT OK");

  }
}

void loop(){
  uint8_t data = 0;
  uint8_t error = 0;
  error = paj7620ReadReg(0x43, 1, &data);
  if (!error) {
    switch (data) {
     case GES_UP_FLAG:
      Serial.println("上");
      break;
     case GES_DOWN_FLAG:
      Serial.println("下");
      break;
     case GES_LEFT_FLAG:
      Serial.println("左");
      break;
     case GES_RIGHT_FLAG:
      Serial.println("右");
      break;
    }

  }

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

待更新...

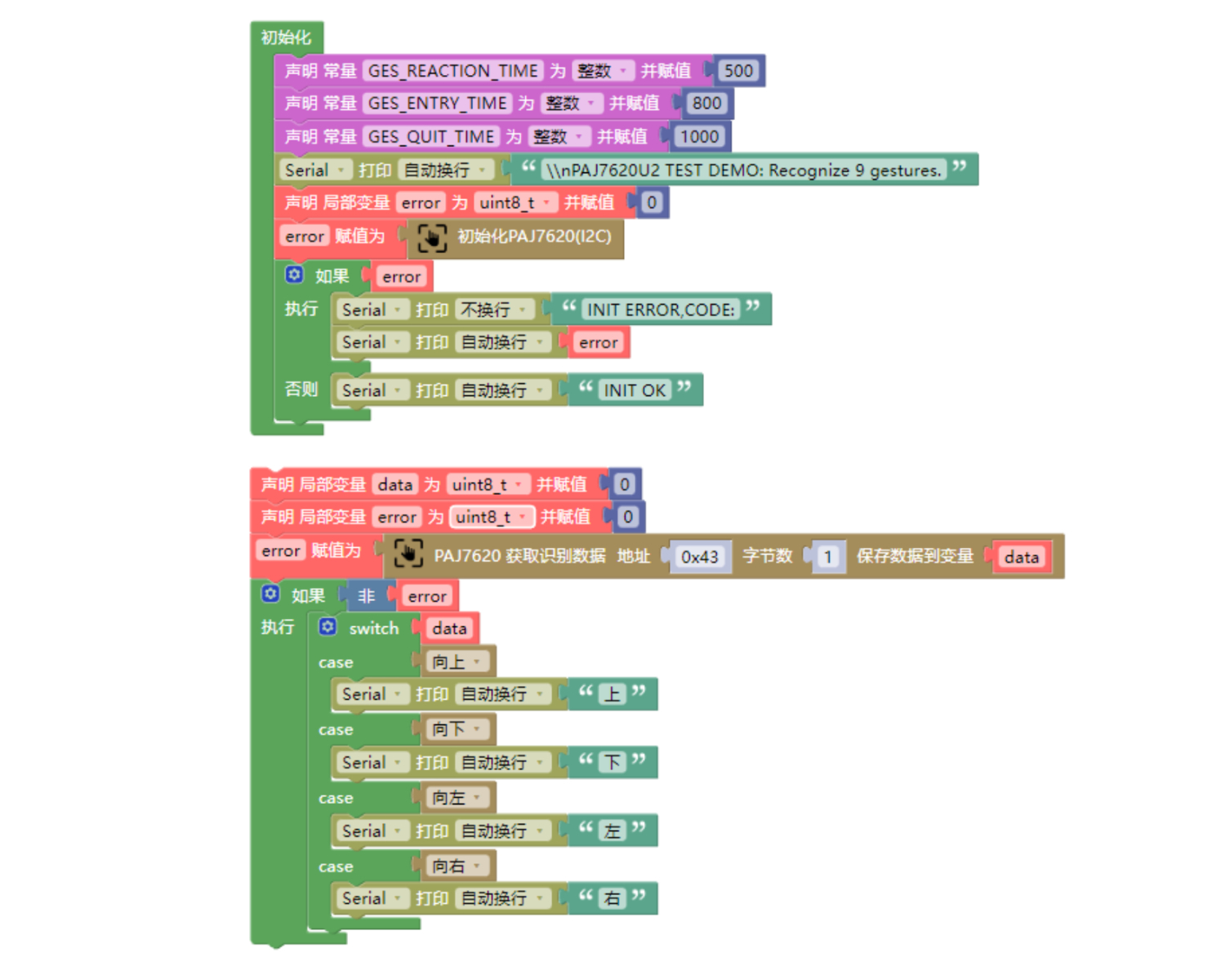

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발판)：다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

이미지 업데이트 예정...

8、테스트 환경 구축

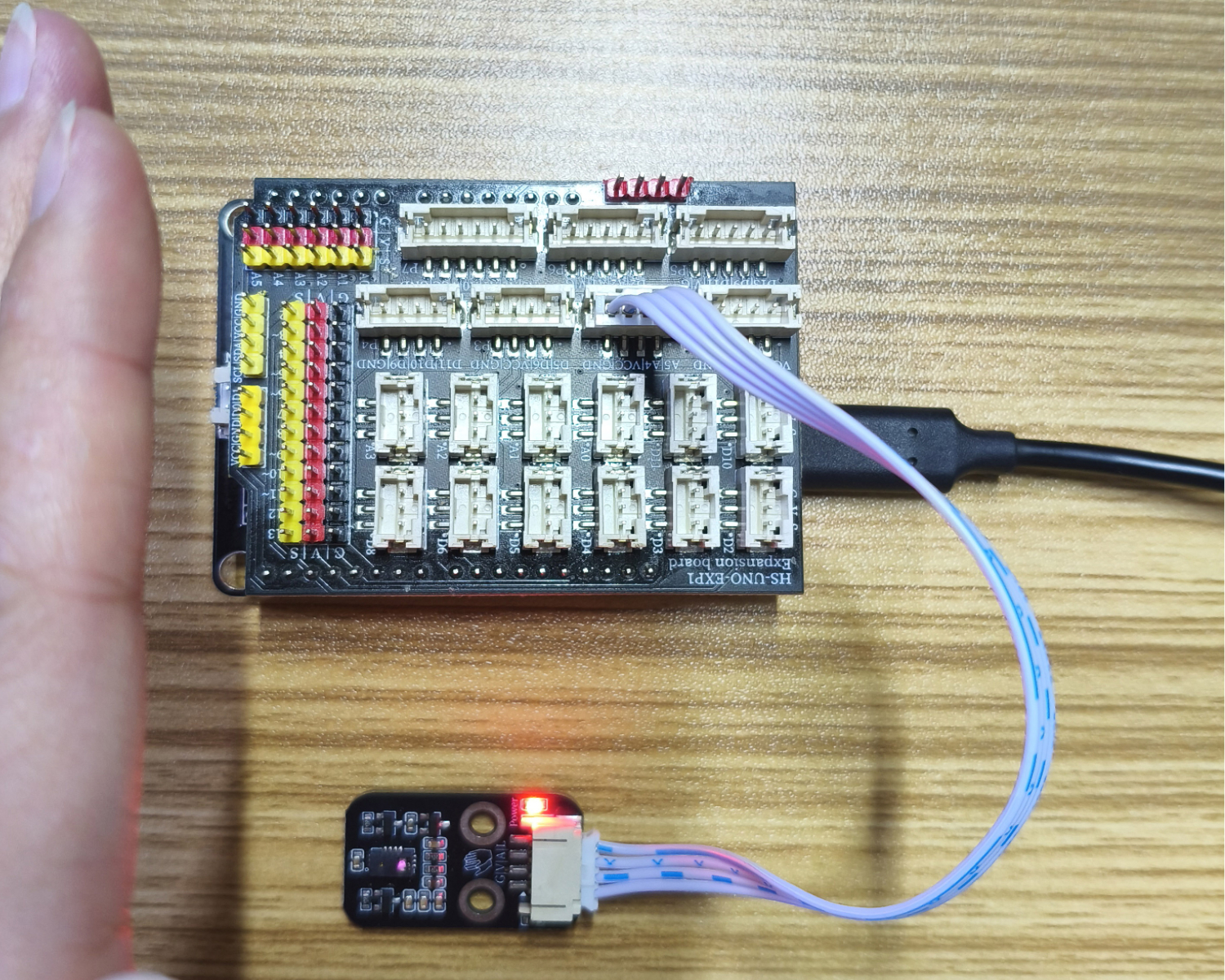

Arduino UNO 테스트 환경 구축

부품 준비：“

• UNO-R3 개발 보드 *1

• UNO-R3 EXP 확장판 *1

• USB type-c 데이터 케이블 *1

• HS-S69P 움직임 인식 센서*1

• PH2.0 4P둘쪽 머리 끝 케이블 *1

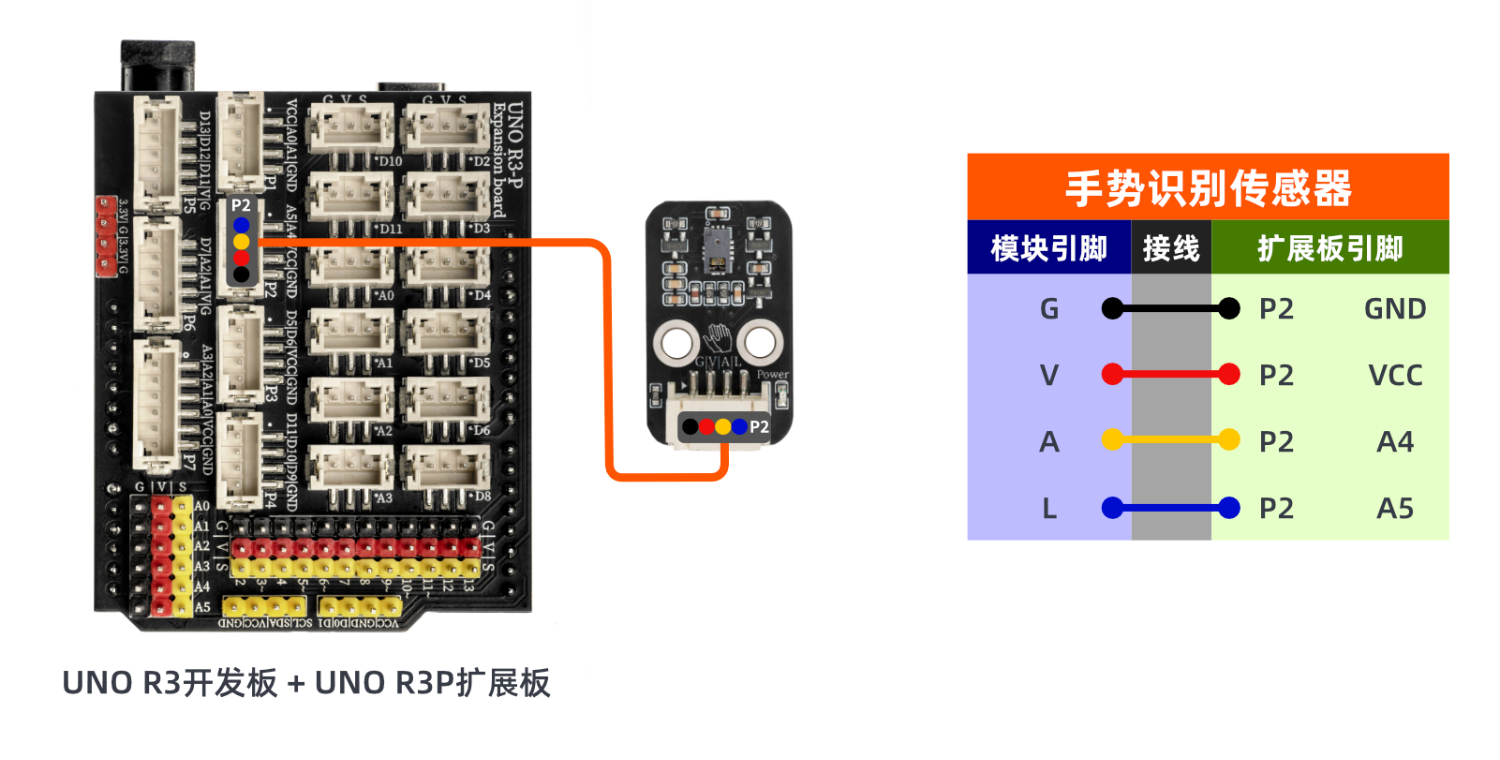

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

Arduino UNO 비디오 강의:点击查看

ESP32 Python 비디오 강의：点击查看

10、테스트 결과

Arduino UNO 테스트 결과：

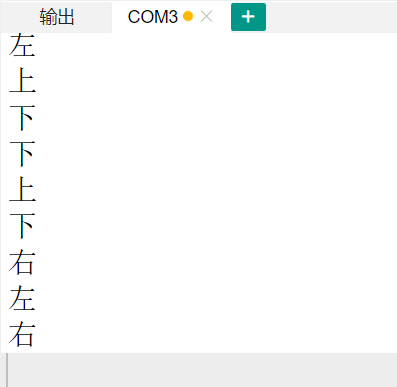

코드를 입력하면 컴퓨터 시리얼 포트에 움직임 방향이 표시됩니다。

ESP32 테스트 결과:

업데이트 대기 중...
