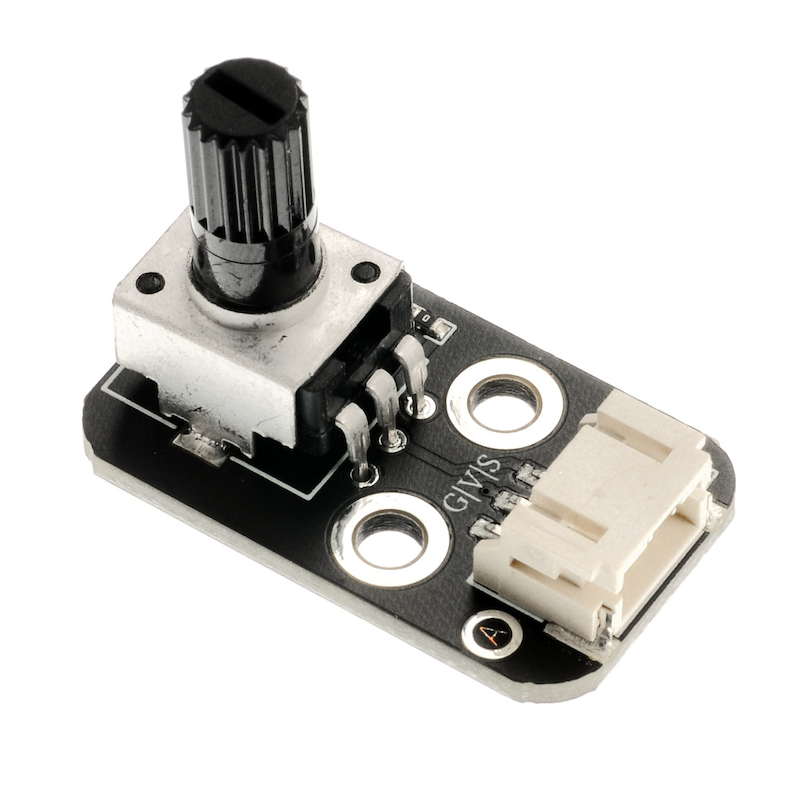

1、소개
2、시뮬레이션 그래프
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
S | 모의신호핀 |
전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
설치방식: 더블스크루 고정

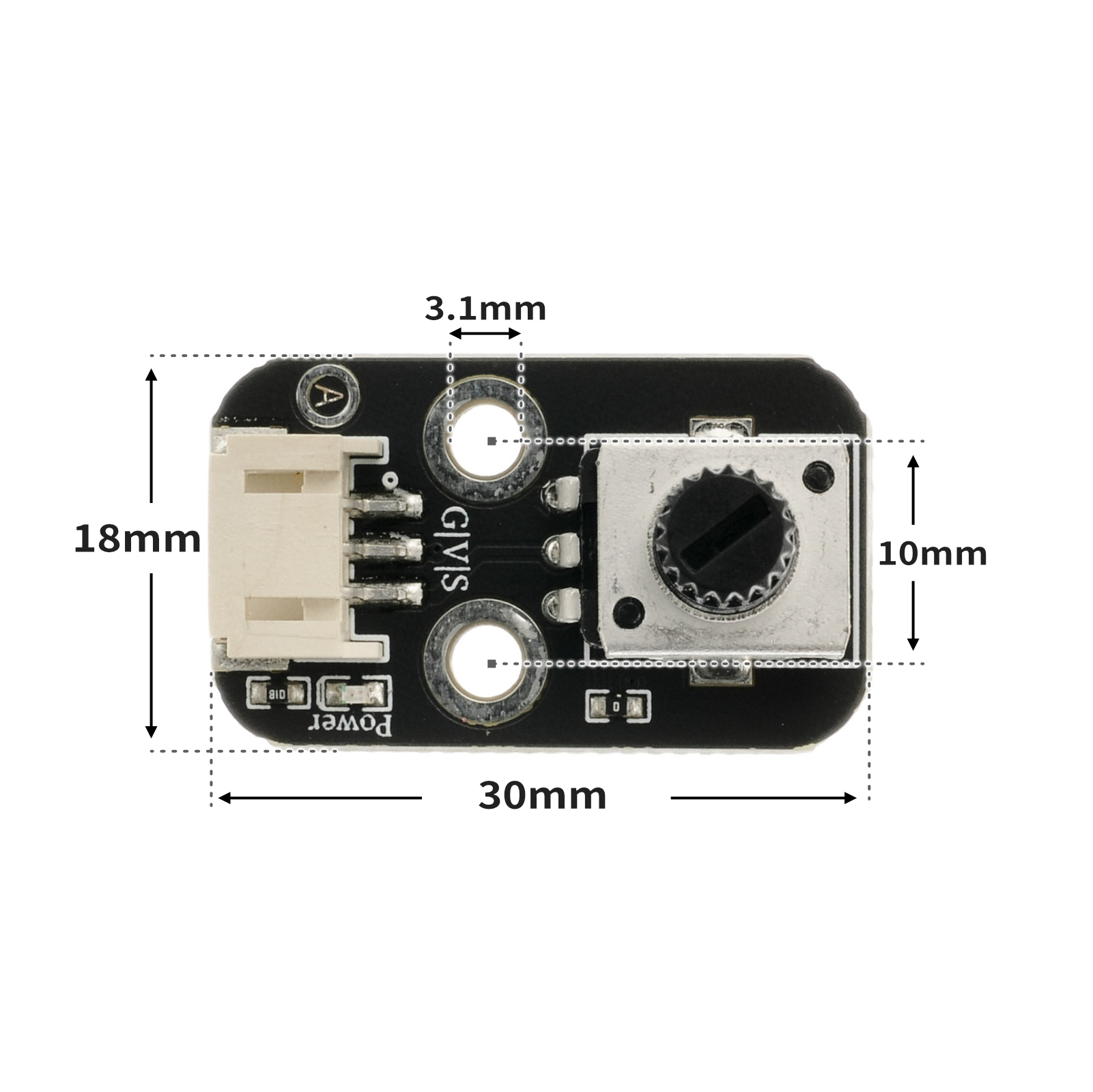

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
float Voltage;//定义电压变量
float data;//定义电位器模拟值变量
int light;//定义LED灯亮度变量
void setup() {
Serial.begin(9600);//设置串口波特率
pinMode(A0, INPUT);//电位器电压输出接口
pinMode(6, OUTPUT);
}
void loop() {
data = analogRead(A0);//获取电位器电压模拟值
Voltage = (data / 978) * 5;//模拟值和数字值转换 * 电压得到当前电压，模拟正常最大为1023，978为实际电位器模拟值最大值
light = (map(constrain(analogRead(A0), 0, 978), 0, 978, 0, 255));//将电位器电压模拟值缩放至light变量以符合模拟输出取值范围，正常模拟输出PWM波取值为0-255
Serial.print("Voltage is:");
Serial.print(Voltage);//打印获取到的电压
Serial.print("V");
Serial.print(" light is:");//打印LED的亮度值
Serial.println(light);
analogWrite(6, light);//将light值转变为PWM波占空比从6号口输出。
delay(100); //延时0.1秒
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):
import machine
from mixpy import math_map
value = 0
light = 0
adc32 = machine.ADC(machine.Pin(32))
pwm2 = machine.PWM(machine.Pin(2))
while True:
value = adc32.read_u16()
light = (math_map(value, 0, 65535, 65535, 0))

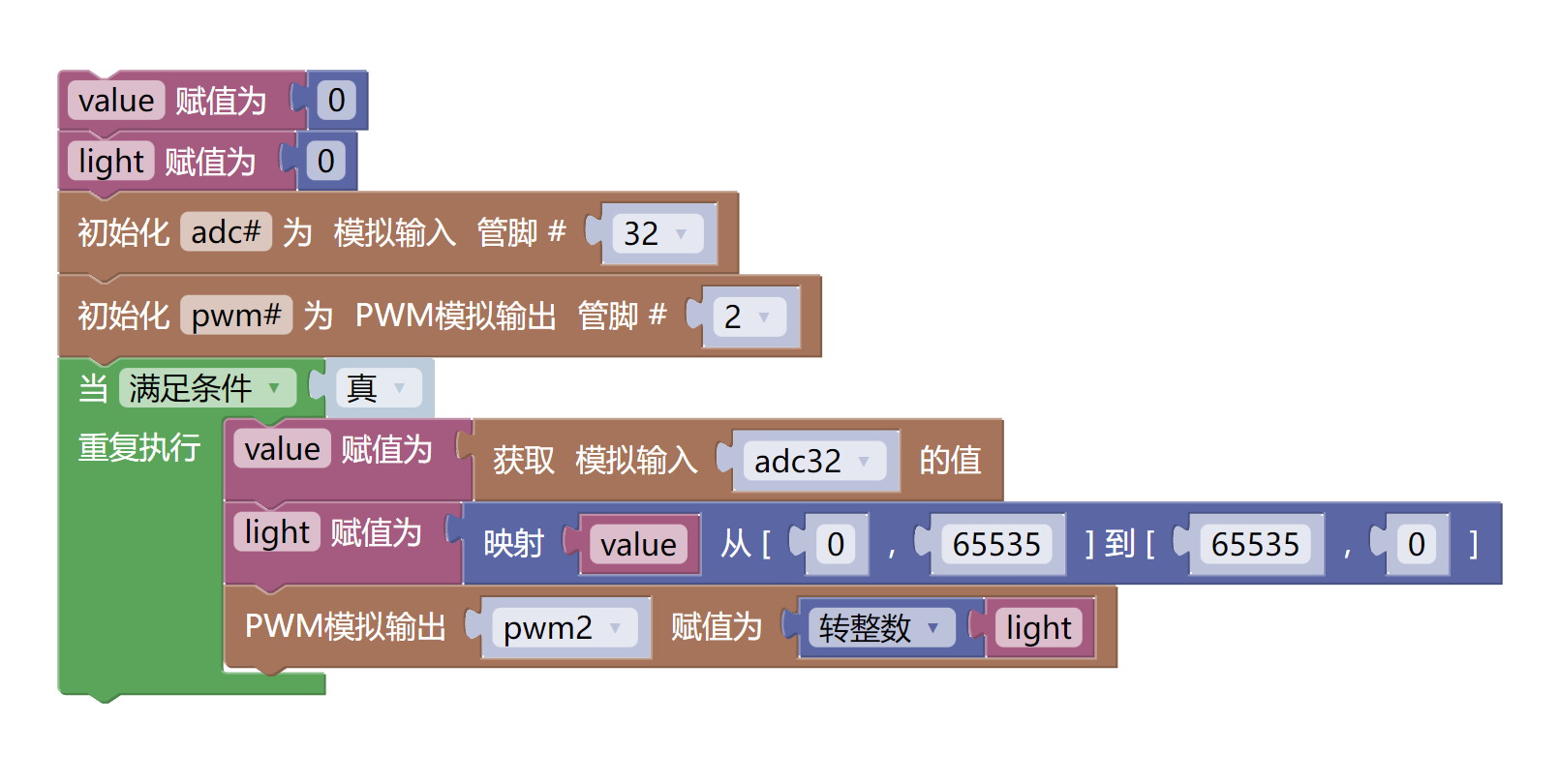

pwm2.duty_u16(int(light))7、미스키 Mixly 예제 프로그램(그래픽 언어)
예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드)：다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
LED 랜턴 모듈（HS-F08A）*1
회전电位기 모듈(HS-S28P)*1
PH2.0 3P 단자에서 두뇌선으로 변환 *2 또는 PH2.0 3P 양 끝 단자선 *2
전기 연결도): 업데이트 대기 중...
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
비디오 강의:点击查看
10、테스트 결과

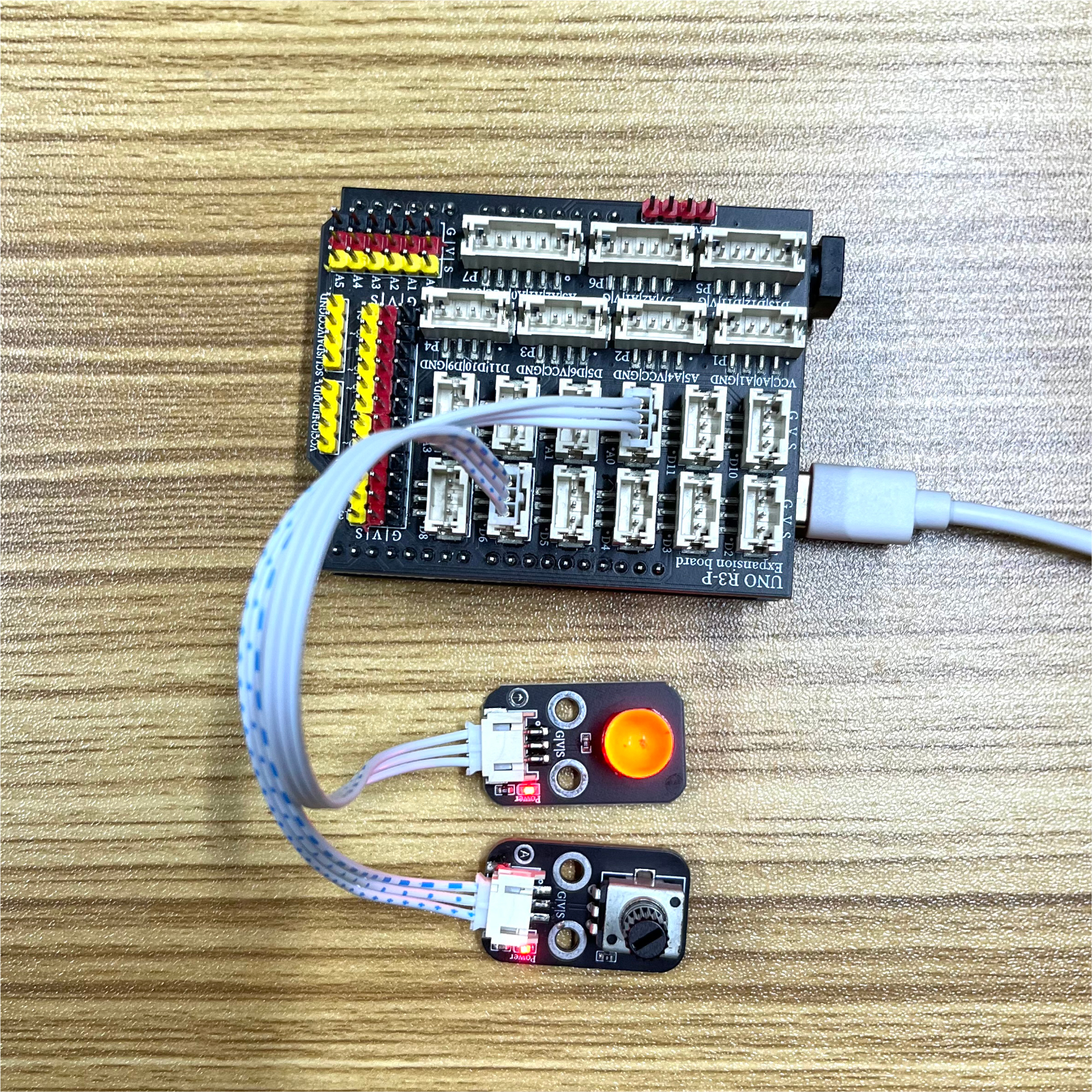

Arduino UNO 테스트 결과：
ESP32 테스트 결과:
업데이트 대기 중...
