1、소개
레이저 측정 센서는 레이저를 탐지 광원으로 사용하여光学 측정 원리를 기반으로 목표 거리를 정밀 측정하는 광전자 센서로, 높은 정밀도, 빠른 응답, 비접촉 측정의 핵심 장점을 갖추고 있습니다. 레이저의 높은 방향성, 높은 일색성, 높은 밝기 특성을 활용하여 측정 대상으로 레이저 광束을 발사하고, 대상에서 반사된 레이저 신호를 수신한 후, 비행 시간 법칙, 삼각 측정 법칙, 파이드 방법 등 핵심 원리를 기반으로 광 신호를 전기 신호로 변환하고 내부 알고리즘 계산을 통해 빠르게 대상의 거리 값을 출력합니다. 측정 결과는 디지털 신호로 직접 전송되며, 다양한 제어 시스템 및 최종 장치와 호환됩니다.
2、시뮬레이션 그래프

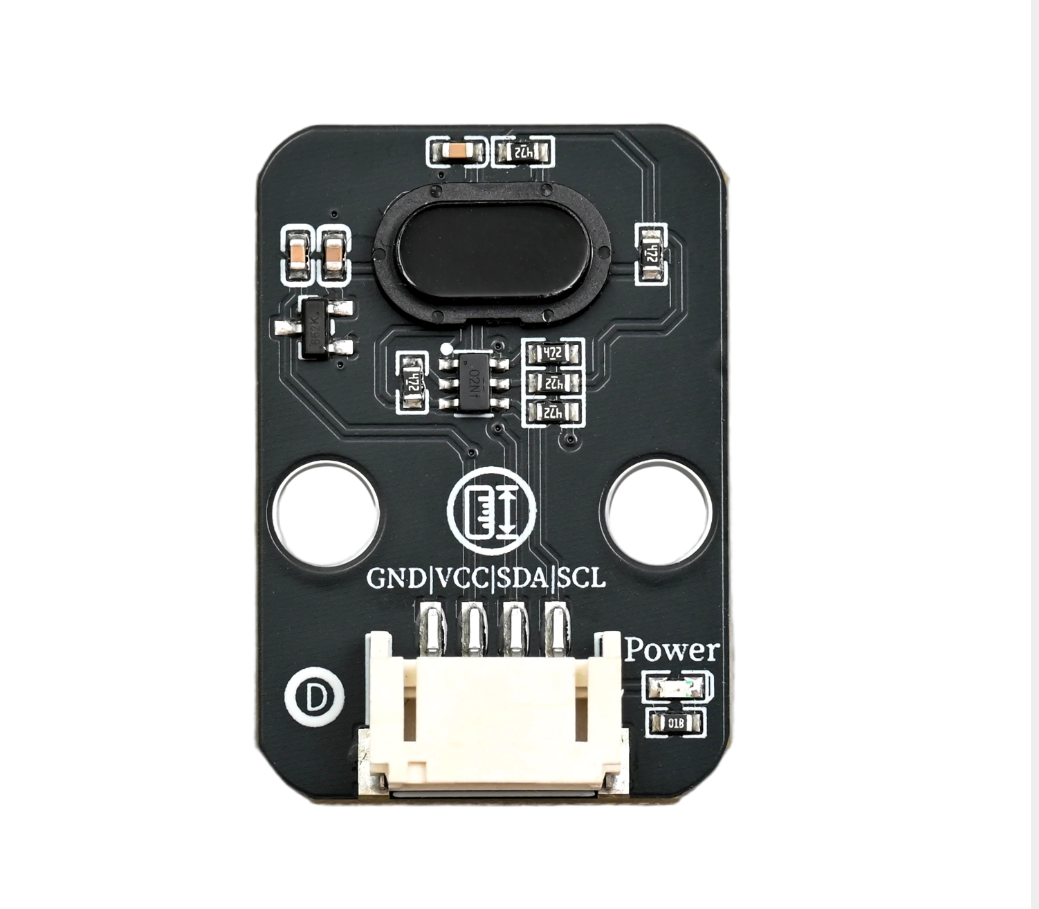

레이저 거리 측정 센서-HS-S82-L 시스템도면点击查看
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
G | GND(전원 입력 부정极) |
V | VCC(전원 입력 정극) |
SDA | 데이터핀 |
SCL | 시계핀 |
전원 공급 전압: 3.3V-5V
연결 방식: PH2.0 4P 핀 라인
설치 방법:乐乐고 구축
4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
#include "YFRobot_VL53L0X.h"
YFRobot_VL53L0X vl53l0x;
void setup(){
vl53l0x.begin();
Serial.begin(9600);
}
void loop(){
vl53l0x.setMode(vl53l0x.High, vl53l0x.Continuous);
Serial.println(vl53l0x.getDistance());
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):
待更新...7、미스키 Mixly 예제 프로그램(그래픽 언어)
예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
이미지 업데이트 예정...
8、테스트 환경 구축
Arduino UNO 테스트 환경 구축
부품 준비：“
UNO-R3 개발 보드 *1
UNO-R3 EXP 확장판 *1
USB type-c 데이터 케이블 *1
HS-S82-L 레이저 거리 측정 센서*1
PH2.0 4P둘쪽 머리 끝 케이블 *1
전기 연결도):
ESP32 테스트 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
Arduino UNO 비디오 강의:点击查看
ESP32 Python 비디오 강의：点击查看
10、테스트 결과
Arduino UNO 테스트 결과：
코드를 업로드한 후 시리얼 포트에서 인쇄된 값에 따라 거리를 판단합니다。
