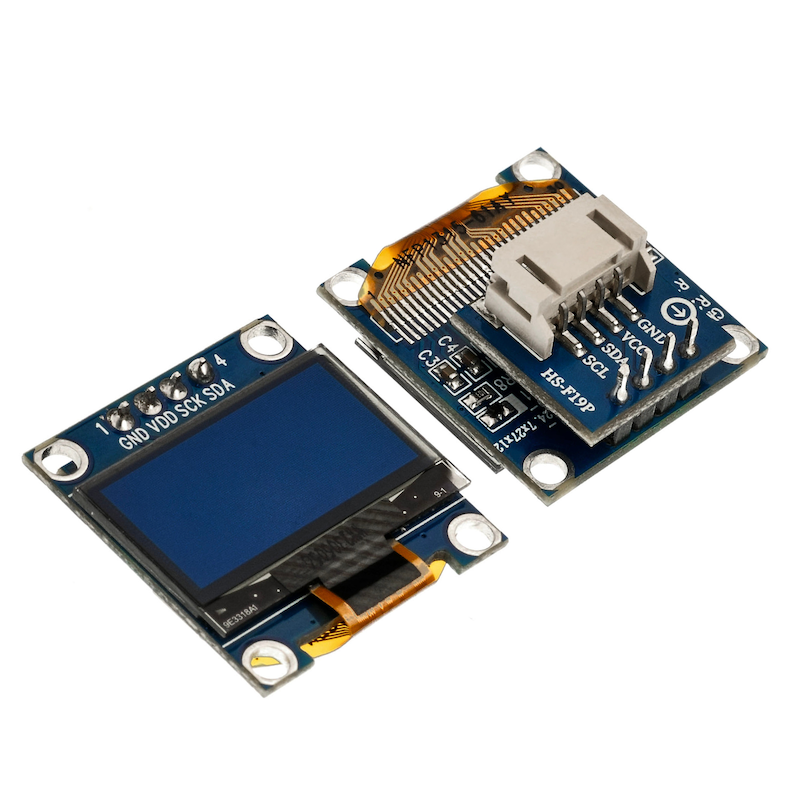

1、소개
2、시뮬레이션 그래프
3、모듈 매개변수
핀 이름 | 설명 |
|---|---|
GND | GND(전원 입력 부정极) |
VCC | VCC(전원 입력 정극) |
SCL | 시계 신호 통신 패인 |
SDA | 양방향 데이터 통신 패인 |
전원전압: 3.3V / 5V
연결 방식：PH2.0 콘ector 라인
설치 방법: 네 개의 스피너 고정

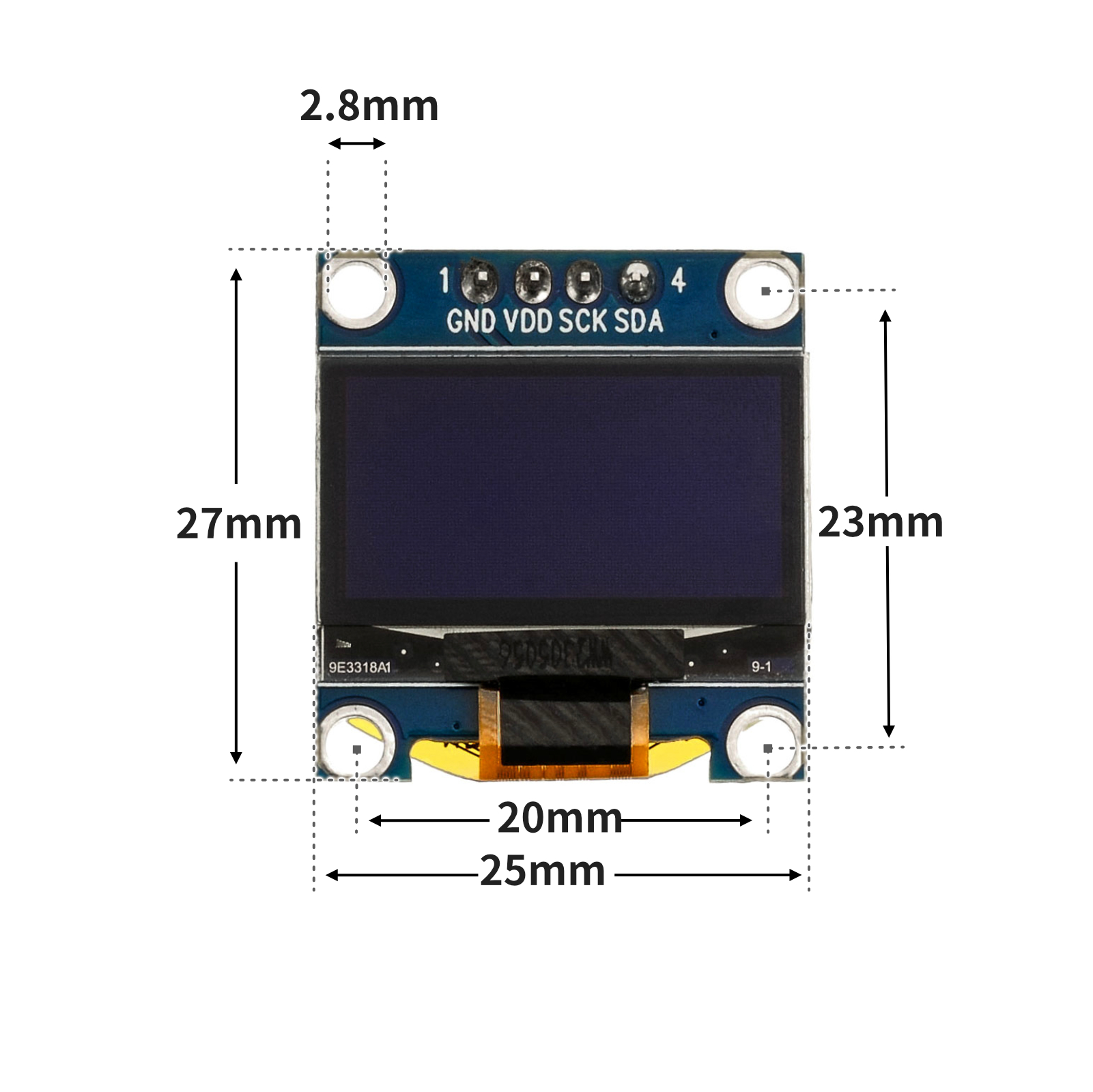

4、회로판 크기
5、아두이노 IDE 예제 프로그램
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看
예제 프로그램(UNO 개발 보드):
#include <U8g2lib.h>
#include <Wire.h>
#include "CEJU.h"
#include "DW.h"
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);
//字体：华文黑体 字号：16px 显示文字：Hello
/*
------------------------------------------------------------------------------------------------
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| |
| |
| |
| |
------------------------------------------------------------------------------------------------
*/
//字体：华文黑体 字号：16px 显示文字：STEM
/*
------------------------------------------------------------------------------------------------
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
|0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
|0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
|0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
|0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| |
| |
| |
| |
------------------------------------------------------------------------------------------------
*/
void page1() {
u8g2.setFont(u8g2_font_timR18_tf);
u8g2.setFontPosTop();
u8g2.drawXBMP(20, 30, 48, 16, CEJU);
u8g2.drawXBMP(60, 30, 48, 16, DW);
}
void setup(){
u8g2.setI2CAddress(0x3C*2);
u8g2.begin();
}
void loop(){
u8g2.firstPage();
do
{
page1();
}while(u8g2.nextPage());
}6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）
개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32-Python):
import machine
import oled128x64
i2c_extend = machine.SoftI2C(scl = machine.Pin(22), sda = machine.Pin(21), freq = 100000)
oled = oled128x64.OLED(i2c_extend,address=0x3c,font_address=0x3A0000)

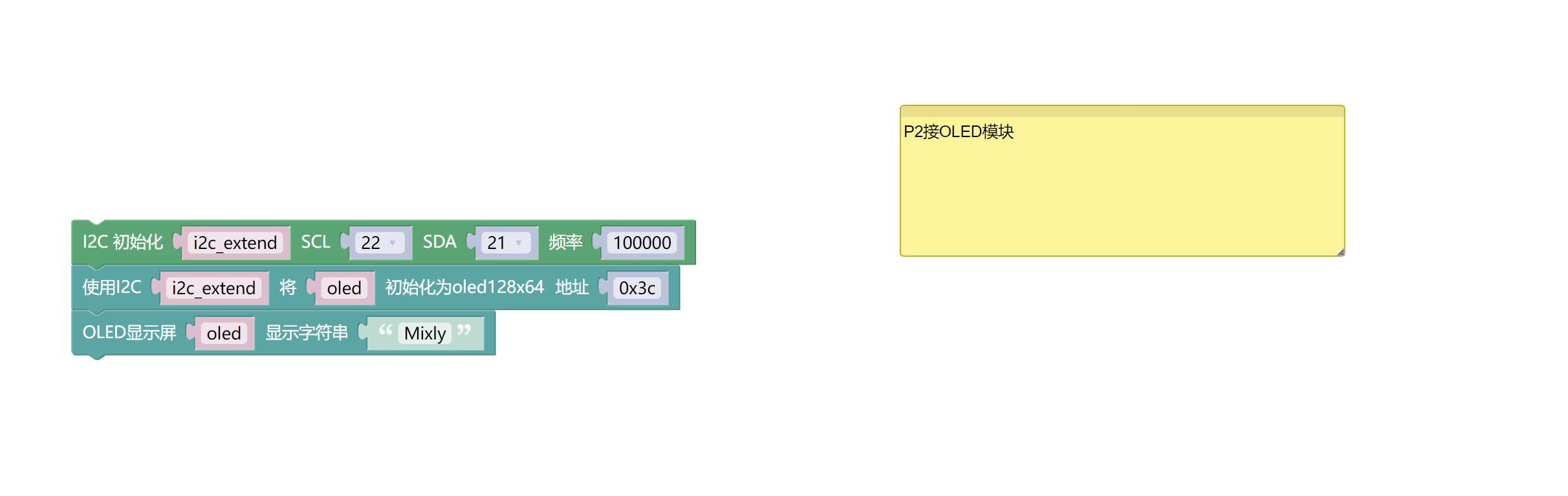

oled.shows('HelloSTEM')7、미스키 Mixly 예제 프로그램(그래픽 언어)
예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看
예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看
8、테스트 환경 구축
Arduino 테스트 환경 구축
부품 준비：“
HELLO STEM UNO R3 개발 보드 *1
HELLO STEM UNO R3 P 확장 보드 *1
USB type-c 데이터 케이블 *1
OLED 디스플레이(HS-F19P)*1
PH2.0 4P 핀 전도선 *1 또는 PH2.0 4P 양쪽 핀 전도선 *1

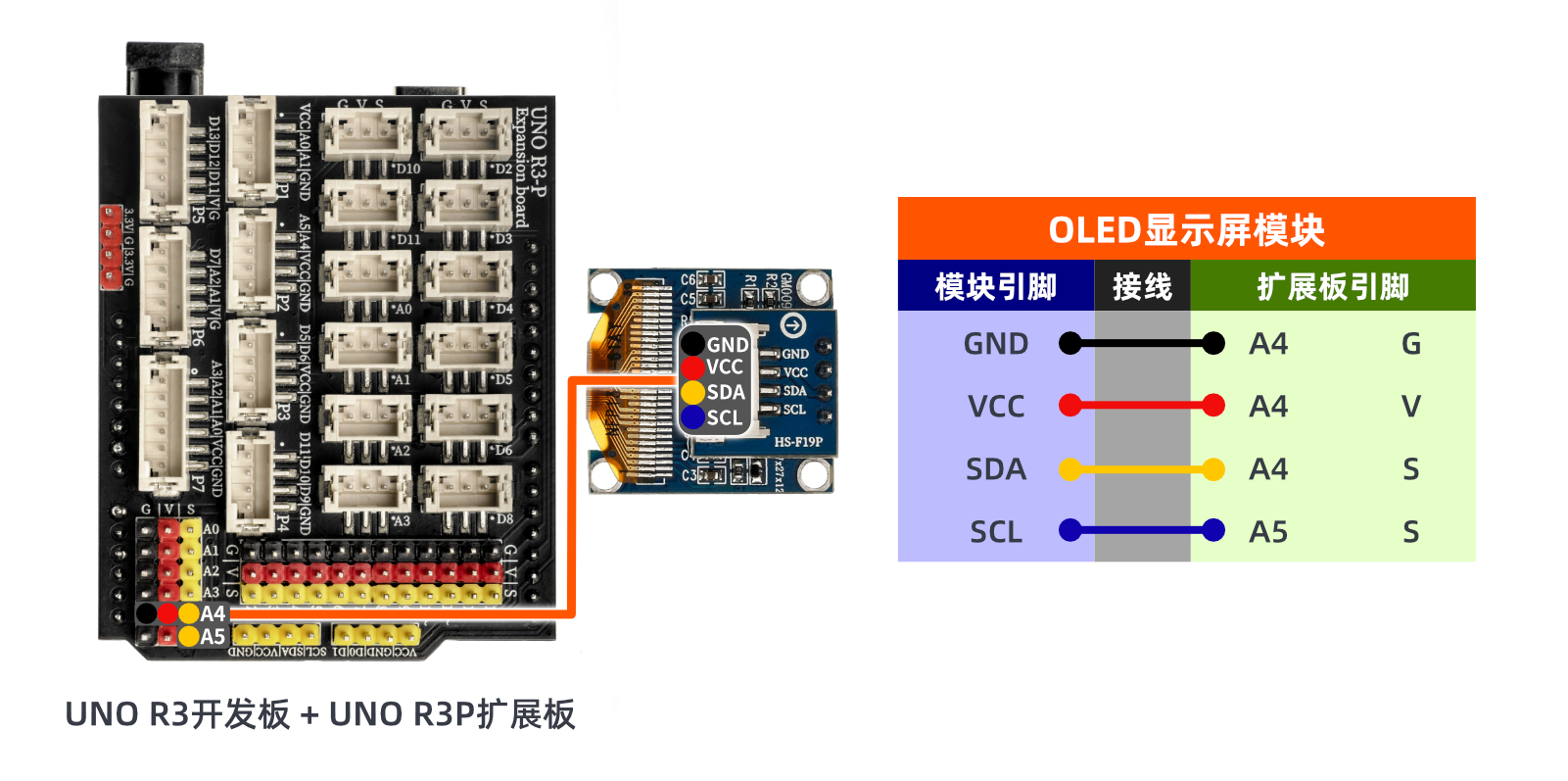

전기 연결도):
ESP32 환경 설정
부품 준비：“업데이트 대기 중...
전기 연결도): 업데이트 대기 중...
9、비디오 강의
비디오 강의:点击查看

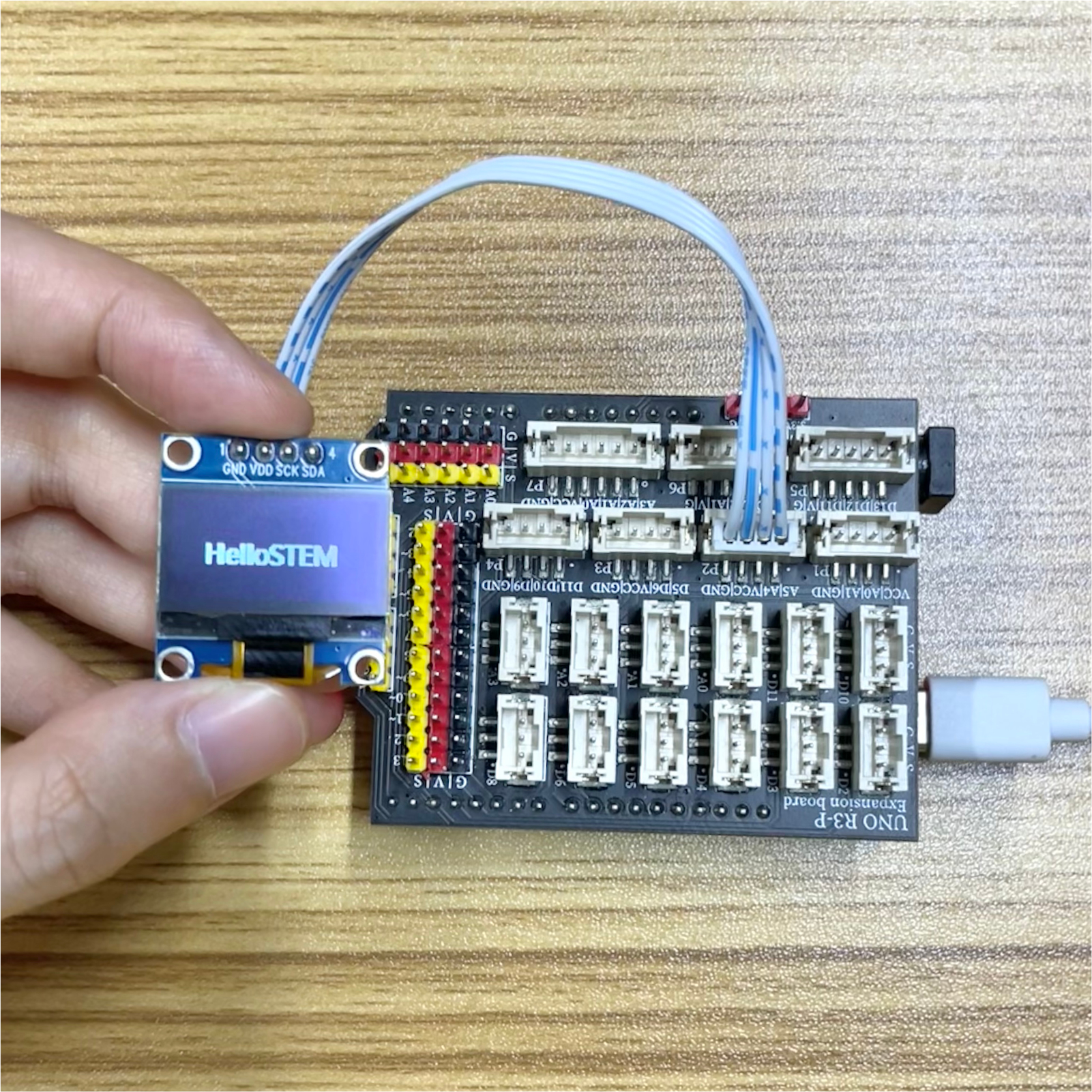

10、테스트 결과
Arduino UNO 테스트 결과：
OLED 화면에 우리 프로그램에 설정한 글자와 이미지를 표시합니다。
Micropython 테스트 결과:
업데이트 대기 중...
