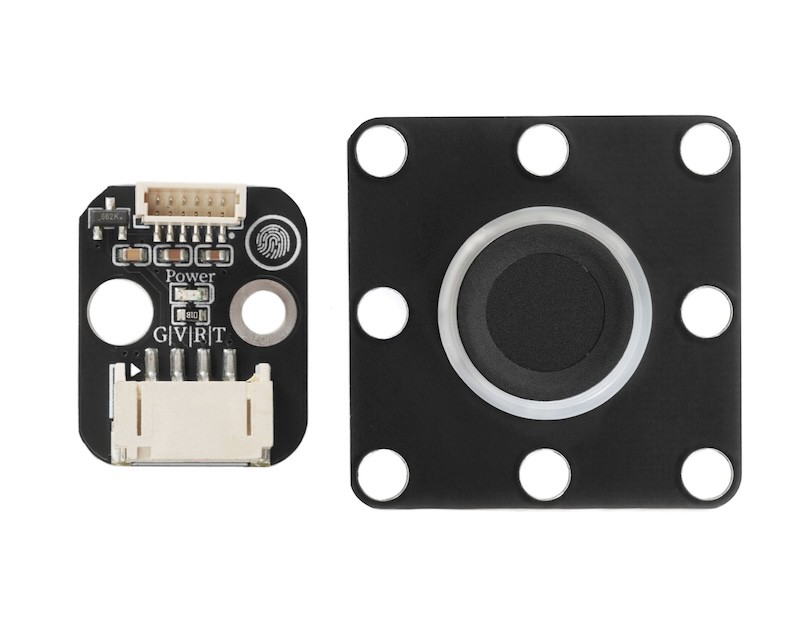

HS-S74-PL 지문 센서

1、소개

지문 센서는 인체 지문의 독특한 텍스처 정보를 수집하고 인식하여 신분 인증이나 명령을 유발하는 전자 장치로, 지문의 '유일성'（각 사람과 각 손가락의 지문 텍스처는 모두 다르다）과 '안정성'（성인이 되면 지문은 기본적으로 변하지 않다）의 생체 특징을 활용하여 정확한 신분 인증을 완료하고, 안전 보안, 소비자 전자,智能家居 등 다양한 분야에서 널리 사용된다.

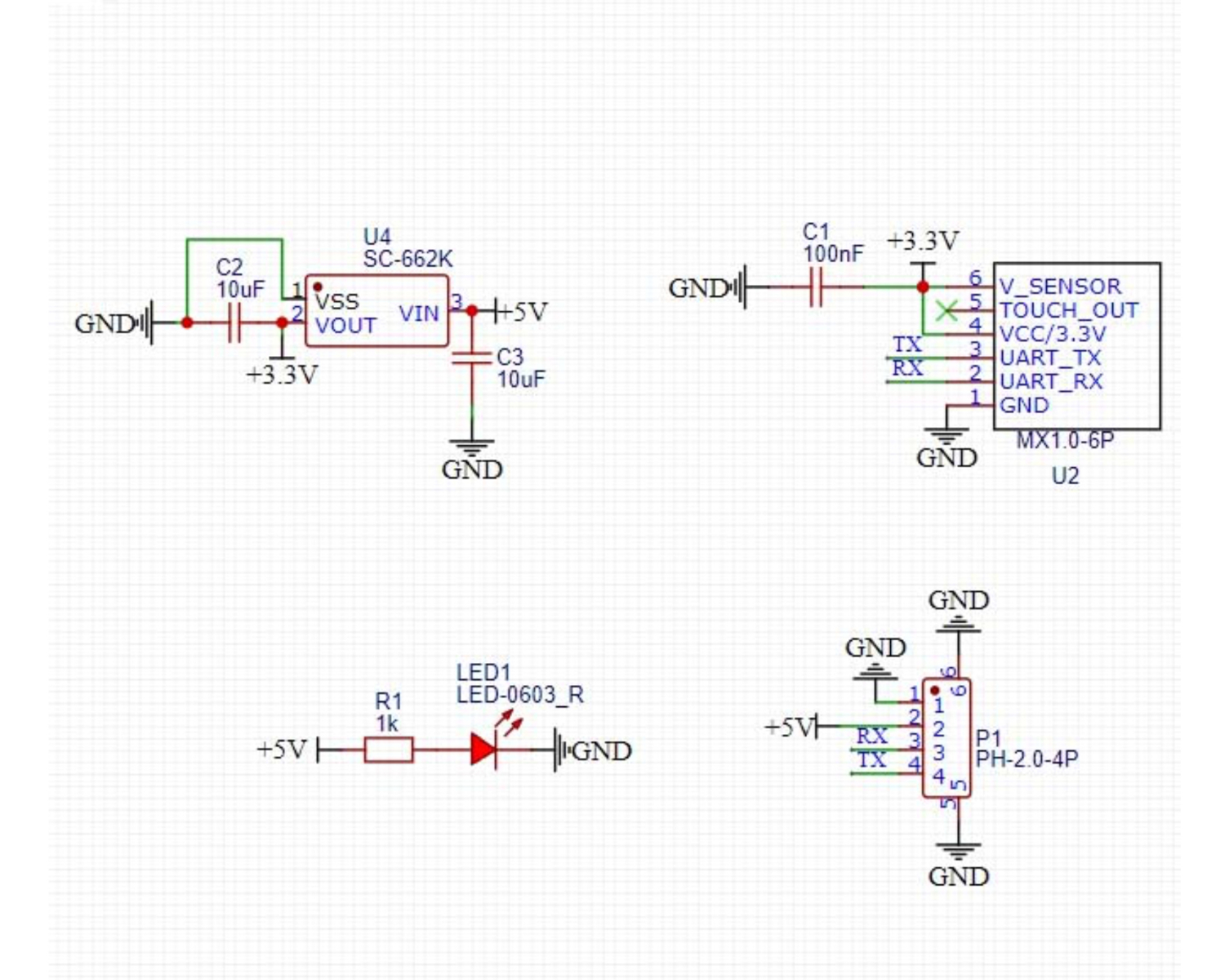

2、시뮬레이션 그래프

3、모듈 매개변수

• 전원 공급 전압: 3.3V-5V

• 연결 방식: PH2.0 4P 핀 라인

• 설치 방법: 블록 고정/파이프 고정

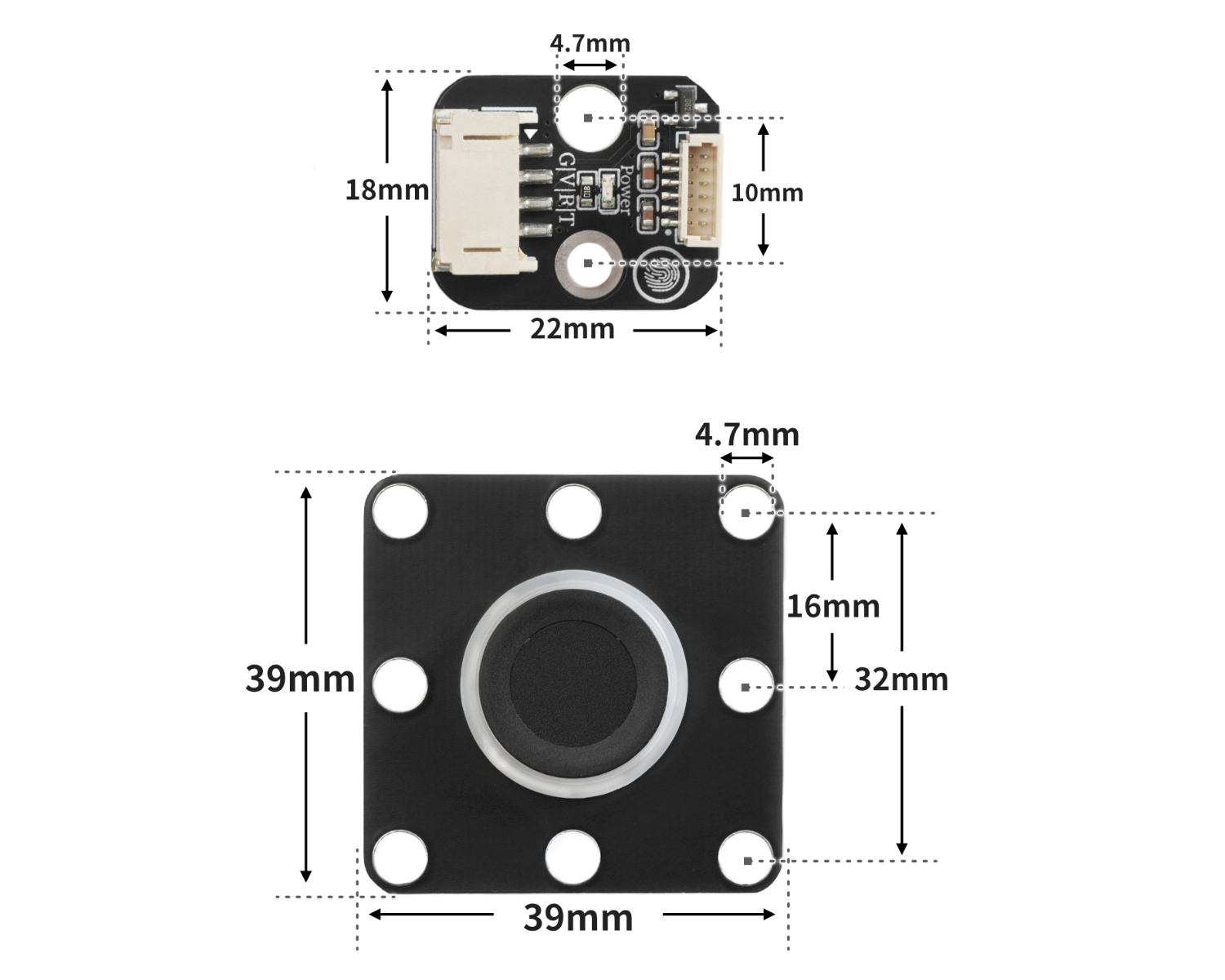

4、회로판 크기

5、Arduino 라이브러리 추가

라이브러리를 사용하지 못하는 참고 여기:라이브러리 설치 사용 방법

라이브러리 다운로드: 다운로드 클릭

미스키 UNO 개발판 라이브러리 설치 단계(코드 사용 전 미스키 라이브러리를 다운로드하고 설치하세요):참고 링크

6、한국어로 MicroPython 환경 라이브러리 파일 추가

미스키 ESP32 개발 보드 라이브러리 파일 다운로드 및 설치 단계（코드 사용 전 먼저 미스키 라이브러리 파일을 다운로드 및 설치하세요）：참고 링크

7、아두이노 IDE 예제 프로그램

예제 프로그램(UNO 개발보드)：다운로드 클릭

String item;

#include "Hello_STEM_ZW101.h"

FingerprintZW101 finger;

void setup(){
  finger.begin(5,6,57600);
  Serial.begin(57600);
  item = "";
  //两个波特率需需保持一致
  delay(100);
  Serial.println("发送：1=录入  2=搜索  3=清空");
}

void loop(){
  if (Serial.available()) {
    item = Serial.readString();
    if (item == "1") {
      Serial.println("正在录入指纹");
      if (finger.registerFinger()) {
        Serial.println("录入成功");

      } else {
        Serial.println("录入失败");

      }

    } else if (item == "2") {
      Serial.println("正在验证指纹");
      if (finger.searchFinger()) {
        Serial.println("搜索成功");

      } else {
        Serial.println("搜索失败");

      }
    } else if (item == "3") {
      Serial.println("正在清空指纹库");
      if (finger.clearLibrary()) {
        Serial.println("清空成功");

      } else {
        Serial.println("清空失败");

      }
    }

  }

}

예제 프로그램(ESP32 개발보드)：

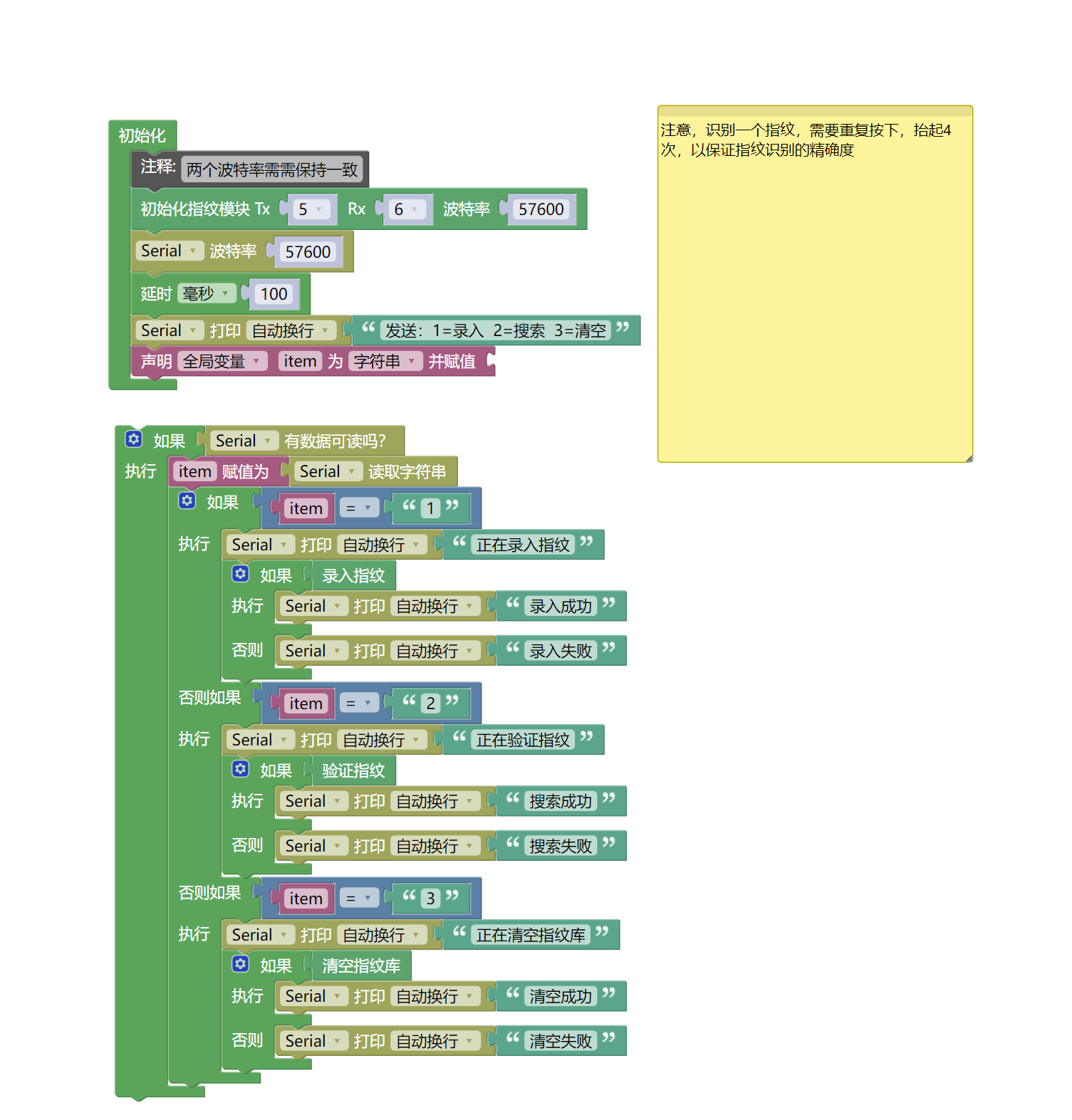

8、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발판)：다운로드 클릭

예제 프로그램(ESP32 개발판)：다운로드 클릭

9、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• UNO-R3 개발 보드 *1

• UNO-R3 EXP 확장판 *1

• USB type-c 데이터 케이블 *1

• HS-S74-PL 지문 센서 *1

• PH2.0 4P 双头端子선 *1

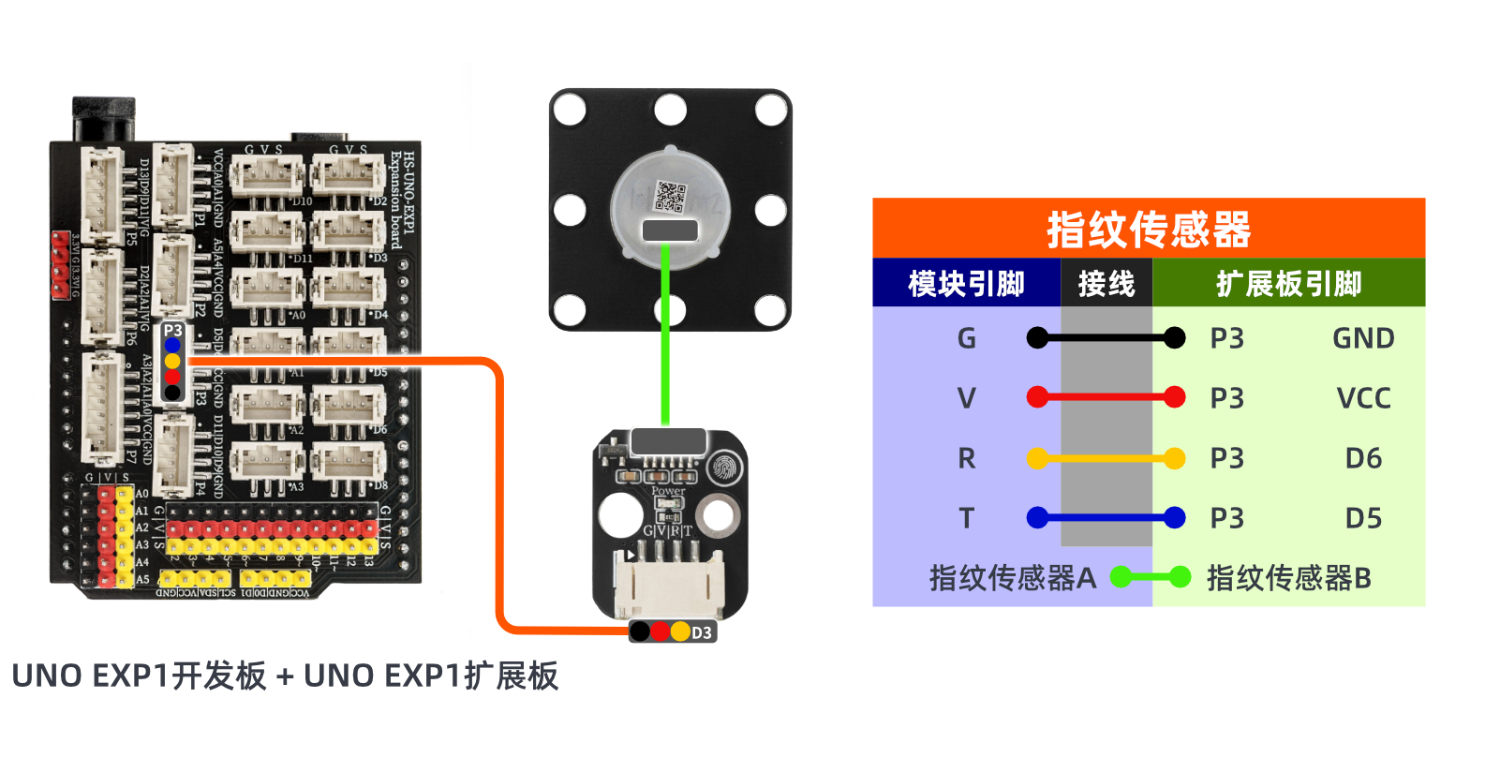

전기 연결도):

ESP32 Python 테스트 환경 구축

10、비디오 강의

Arduino UNO 비디오 강의：시각화 클릭

ESP32 Python 비디오 강의：

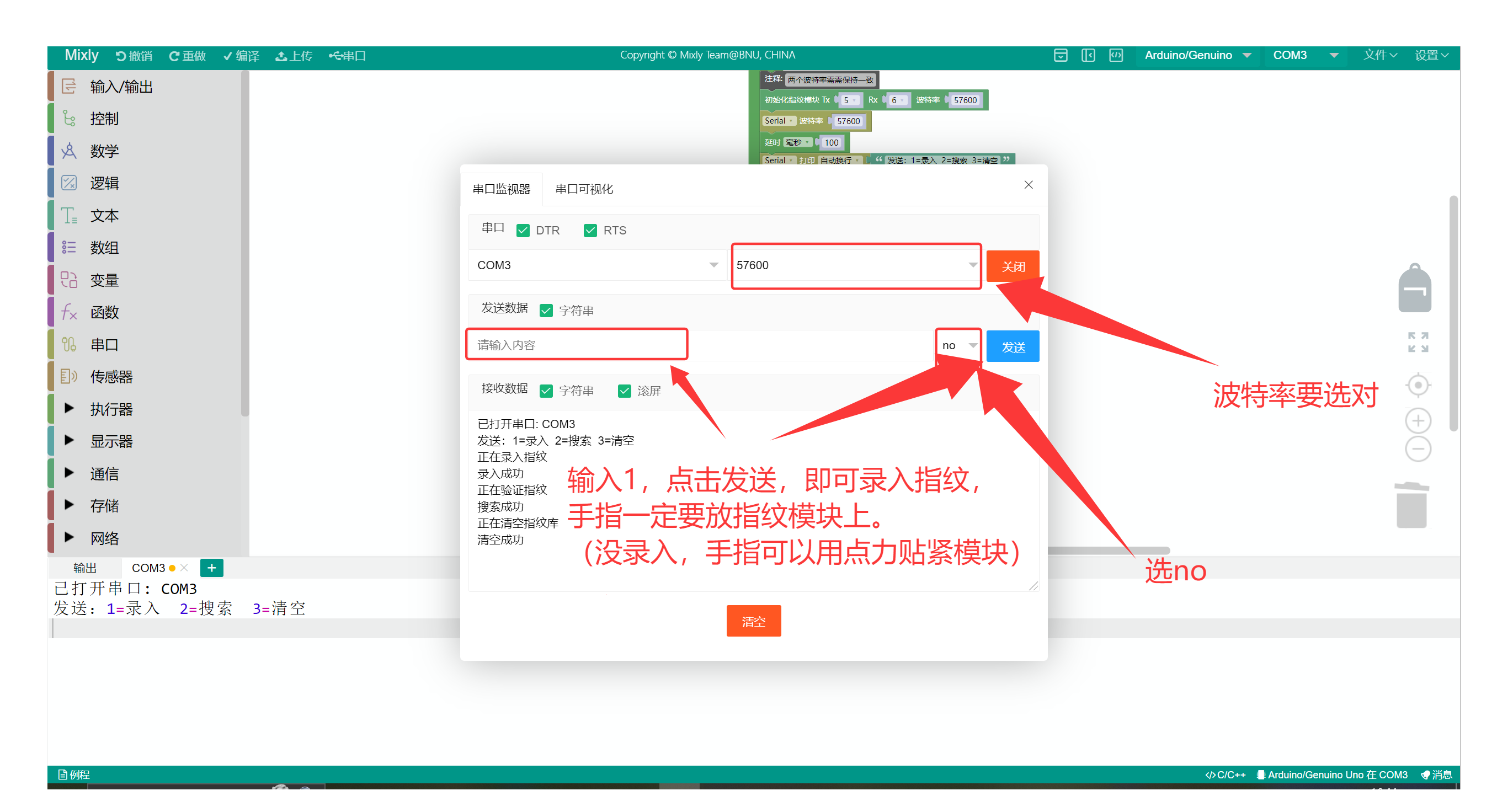

11、테스트 결과

Arduino UNO 테스트 결과：

시리얼 포트를 통해 해당 숫자를 보내면 모듈을 해당 작업으로 수행할 수 있습니다.
