HS-F29-L 오디오 레코드 모듈

1、소개

음성 녹음/재생 모듈은 음성 신호 수집, 저장 및 재생 기능을 통합한 전자 모듈로, 모듈에 키가 있어 녹음 시작 및 종료가 편리합니다。보드 마이크, 직접 녹음할 수 있습니다.그 강력한 음성 처리 능력을 바탕으로 인공지능 장치, 보안 시스템, 교육 제품 등 다양한 분야에서 널리 사용됩니다。

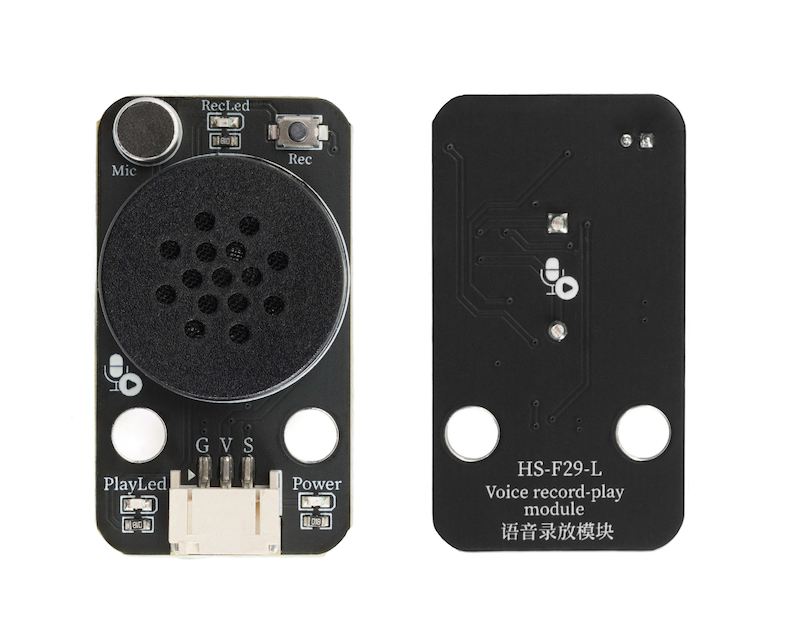

2、시뮬레이션 그래프

3、모듈 매개변수

핀 이름	설명
G	GND(전원 입력 부정极)
V	VCC(전원 입력 정극)
S	디지털 신호 핀

전원전압: 3.3V / 5V
연결방식: PH2.0 케이블접속
설치 방법: 블록 고정

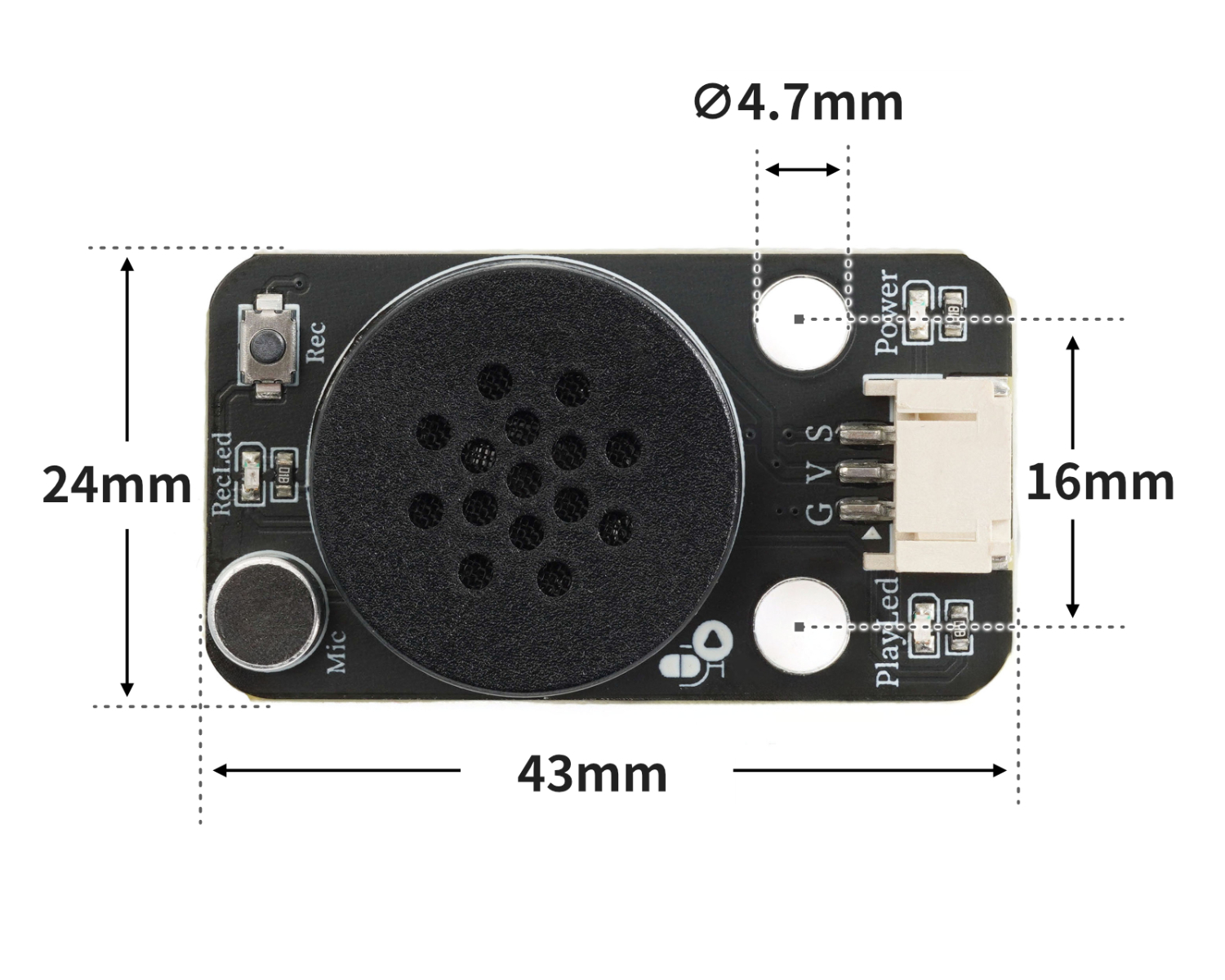

4、회로판 크기

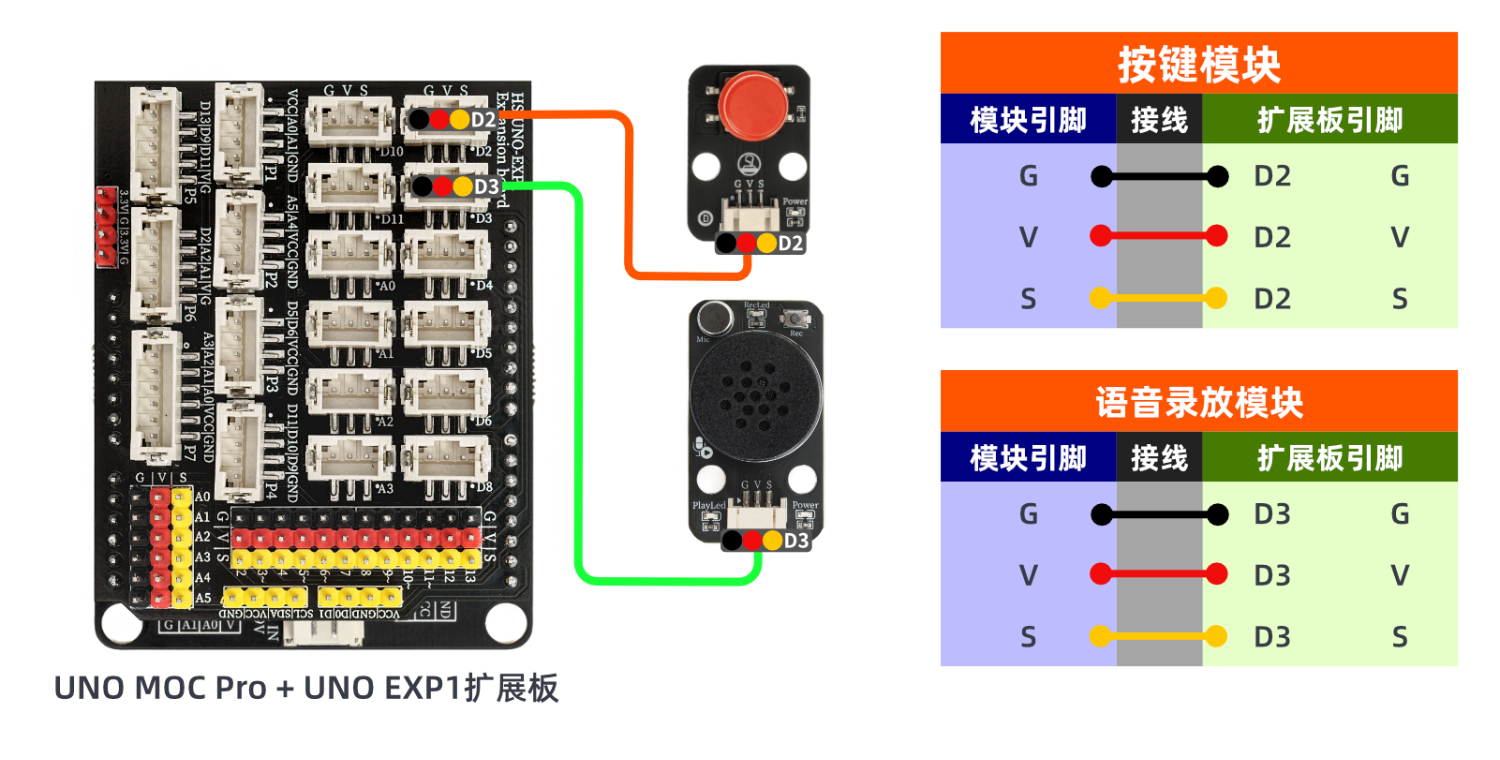

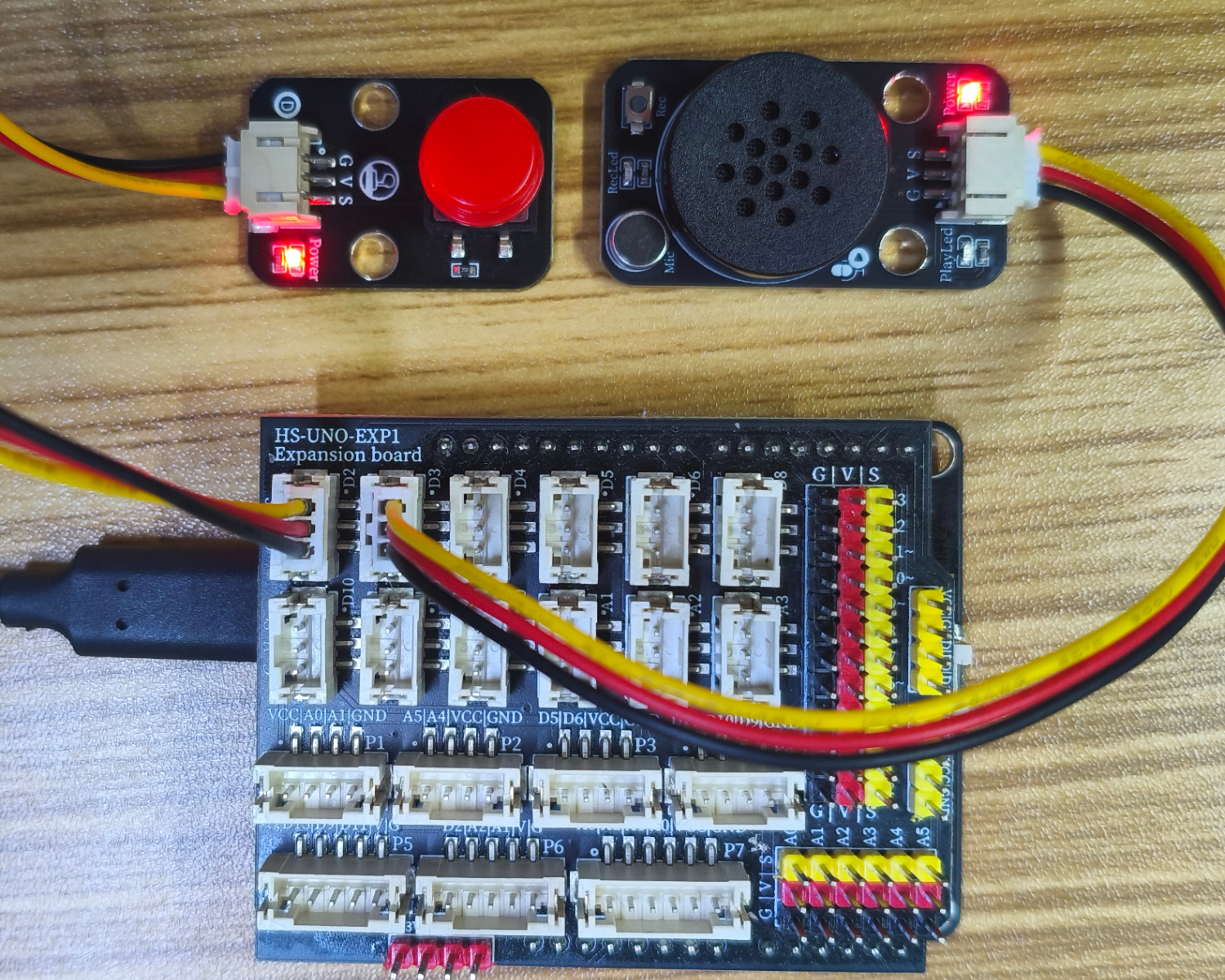

5、아두이노 IDE 예제 프로그램

Arduino UNO 예제（Mixly IDE 및 Arduino IDE에 적용됨）：

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == LOW) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

ESP32 Python 예제（Mixly IDE / 미스키에 적용됨）
（개발 보드를 선택한 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드 ）:

import machine


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 0:
        pin12.value(0)
    else:
        pin12.value(1)
