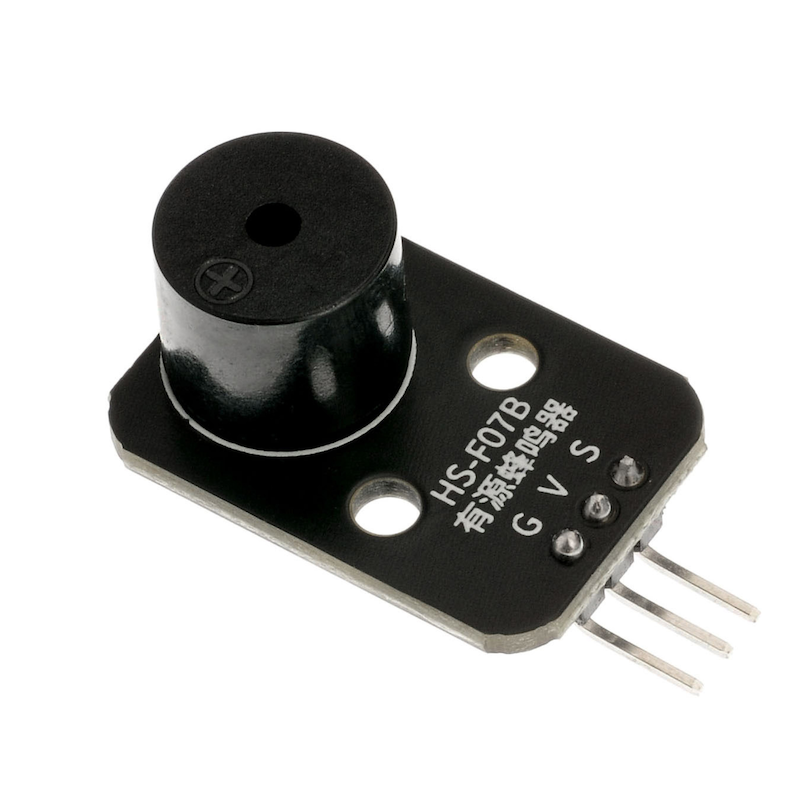

HS-F07A/B 유성 벨소리

1、소개

2、시뮬레이션 그래프

유소스 벨- HS-F07B 시각도点击查看

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결 방식: 2.54mm 레이아웃 핀저

• 설치방식: 더블스크루 고정

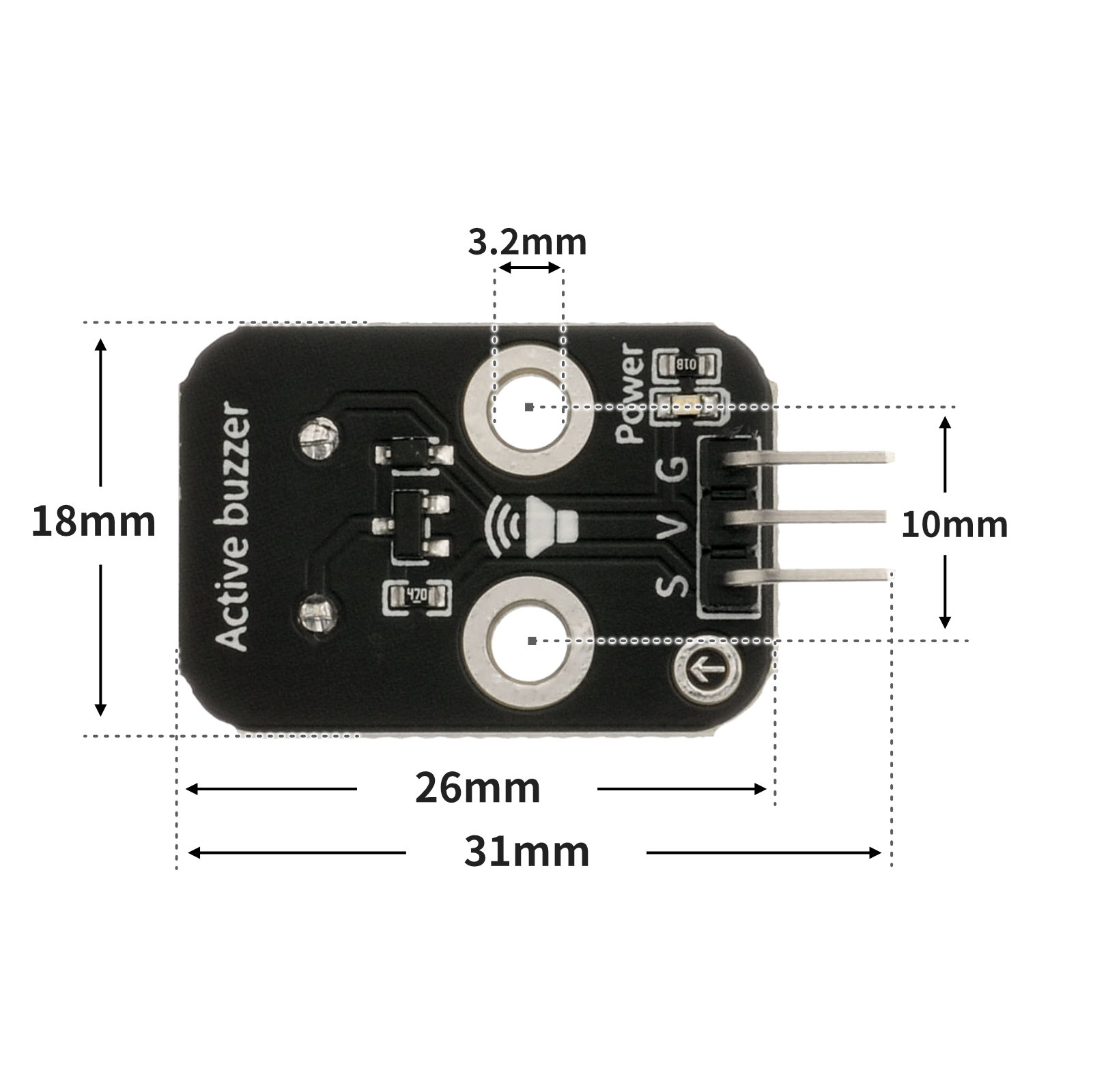

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

/***********************************************************
  文件名：02_1activeBuzzer.ino
  描述：Arduino uno 控制蜂鸣器发出sos求救声。
  作者：chenzhiqiang
  日期：2022.10.15
  有源蜂鸣器模拟SOS信号\蜂鸣器：D9
***********************************************************/

int buzzerPin = 9; //定义数字9引脚为控制蜂鸣器的引脚
void setup(){
  pinMode(buzzerPin, OUTPUT);//设置数字9口模式，OUTPUT为输出
}


void loop(){

  my_3duan();//蜂鸣器频率快响三次
  delay(500);//设置延迟时间，500ms
  my_3chang();//蜂鸣器频率慢响三次
  delay(500);//设置延迟时间，500ms
  my_3duan();//蜂鸣器频率快响三次
  delay(500);//设置延迟时间，500ms

}
void my_3duan() {
  //蜂鸣器频率快响三次函数
  for (int i = 1; i <= 3; i = i + (1)) {
    digitalWrite(buzzerPin,HIGH);
    delay(200);
    digitalWrite(buzzerPin,LOW);
    delay(200);
  }
}

void my_3chang() {
  //蜂鸣器频率慢响三次函数
  for (int i = 1; i <= 3; i = i + (1)) {
    digitalWrite(buzzerPin, HIGH);
    delay(400);
    digitalWrite(buzzerPin, LOW);
    delay(400);
  }
}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import music
import time


midi = music.MIDI(2)
while True:
    midi.pitch_time(440, 1000)
    time.sleep_ms(100)
    midi.pitch_time(880, 3000)
    time.sleep_ms(100)

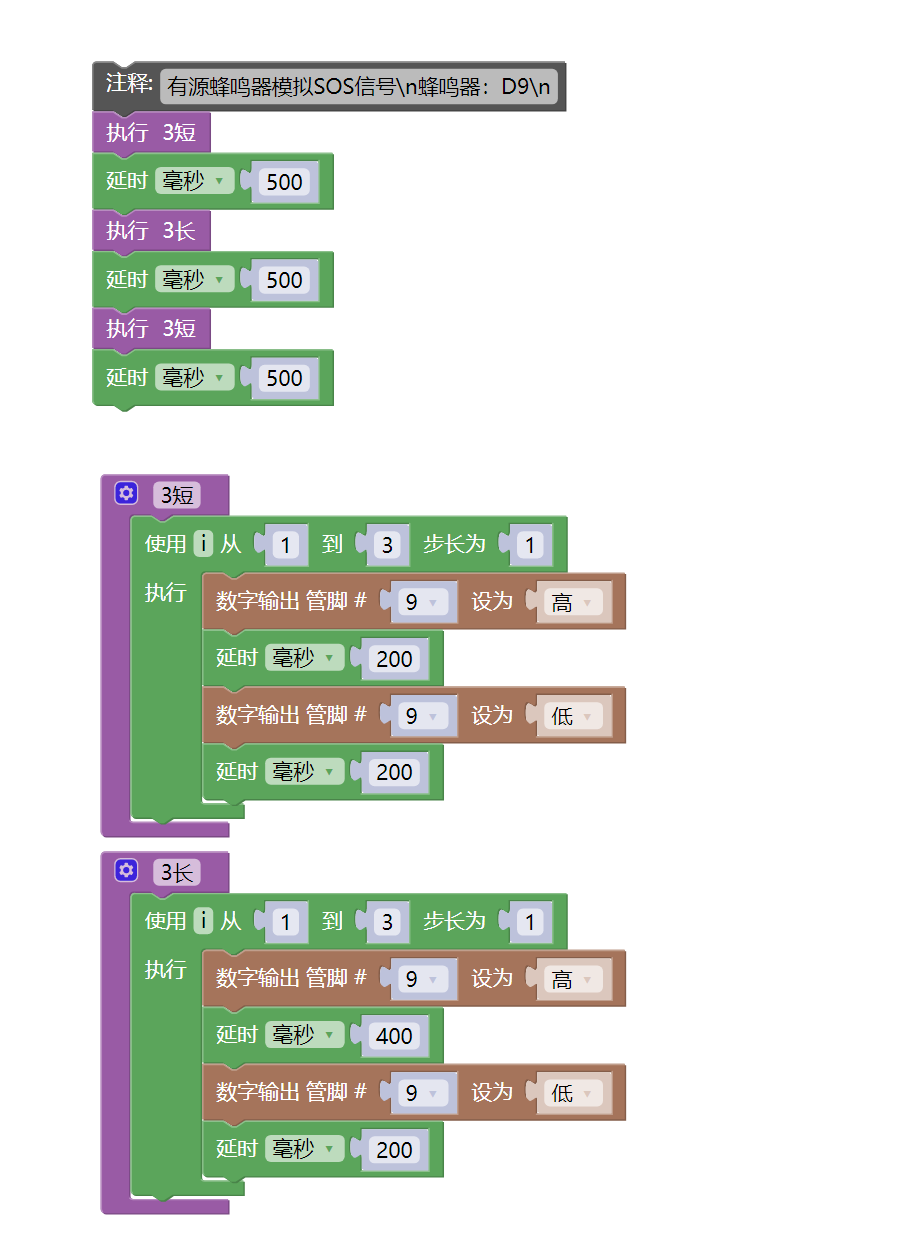

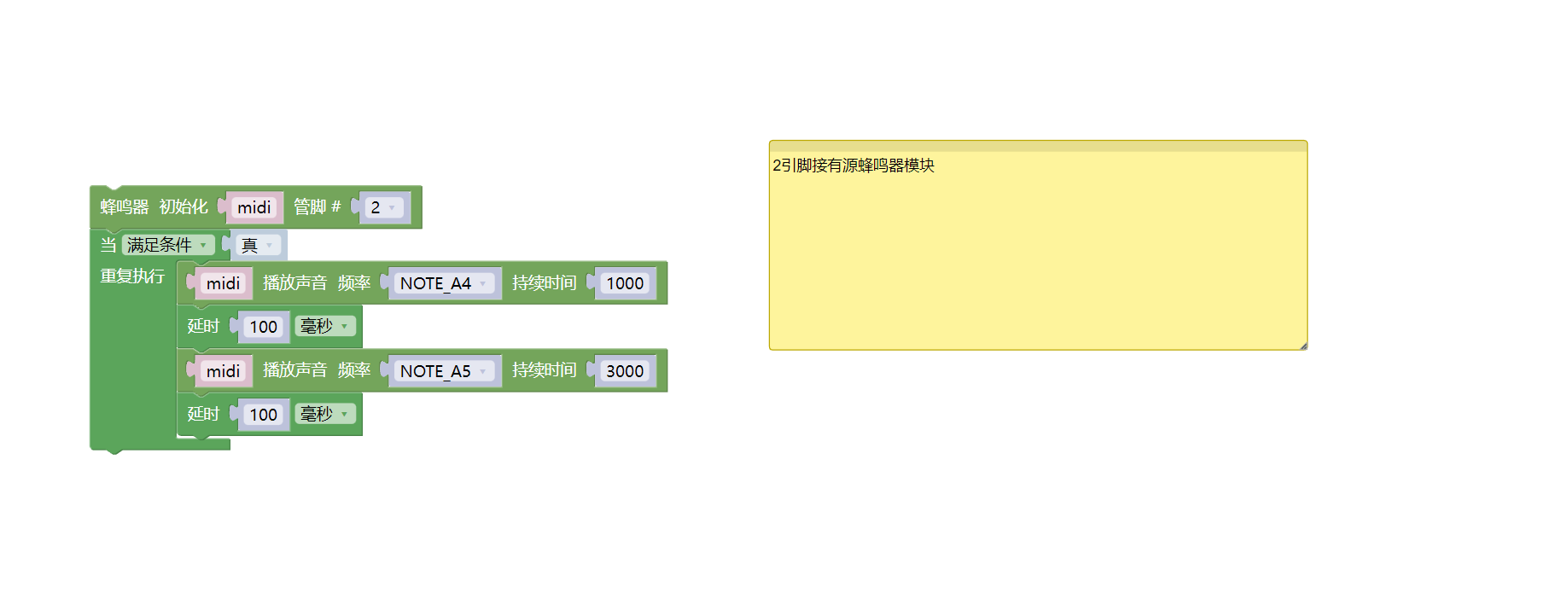

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• HELLO STEM UNO R3 PRO 개발보드 *1

• USB type-c 데이터 케이블 *1

• 유소스 벨 모듈（HS-F07A/B）*1

• 1P 모터 모터 드뷰론 라인 *3개 또는 3P 모터 모터 드뷰론 라인 *1개

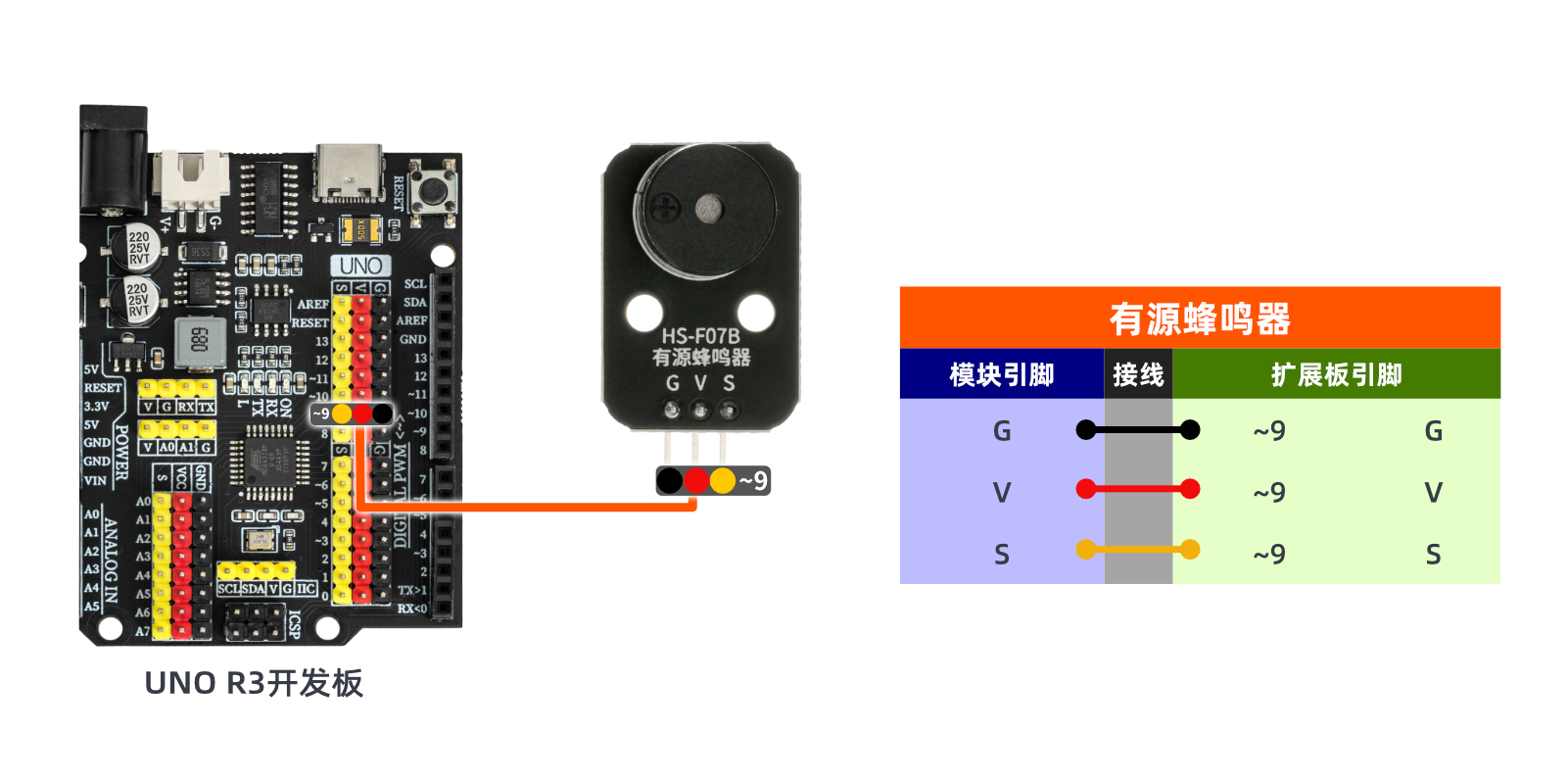

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

비디오 강의:点击查看

10、테스트 결과

Arduino UNO 테스트 결과：

부품을 라인에 연결한 후, 위의 프로그램을 Arduino UNO 개발판에 프로그래밍하고, U+ 프로그램을 전원 켜면 소리 있는 비스퀘어가 SOS 구조 신호를 울립니다。
