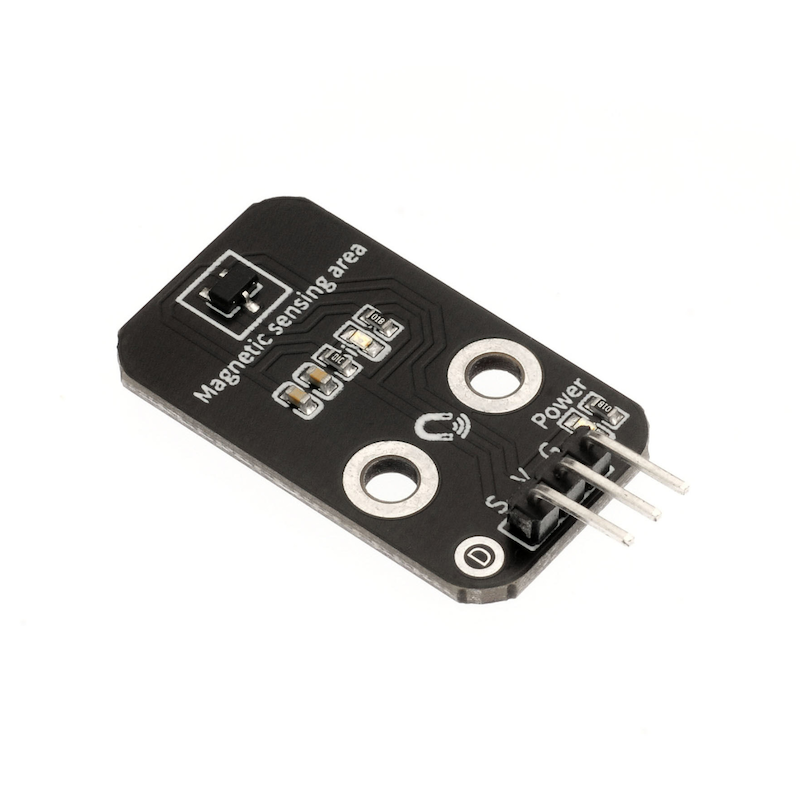

HS-S40A 전극 힐론 마그네틱 스위치

1、소개

전극홀 마그네틱 센서는 홀 효과에 의해 제작된 하나의 마그네틱 필터입니다.전극 홀 효과는 전기磁 효과의 하나입니다。당 magнет이 그 추진 표면에 접근할 때, 스위치가 낮은 수준의 전압을 출력합니다; magnet이 떠날 때, 스위치가 높은 수준의 전압을 출력합니다。

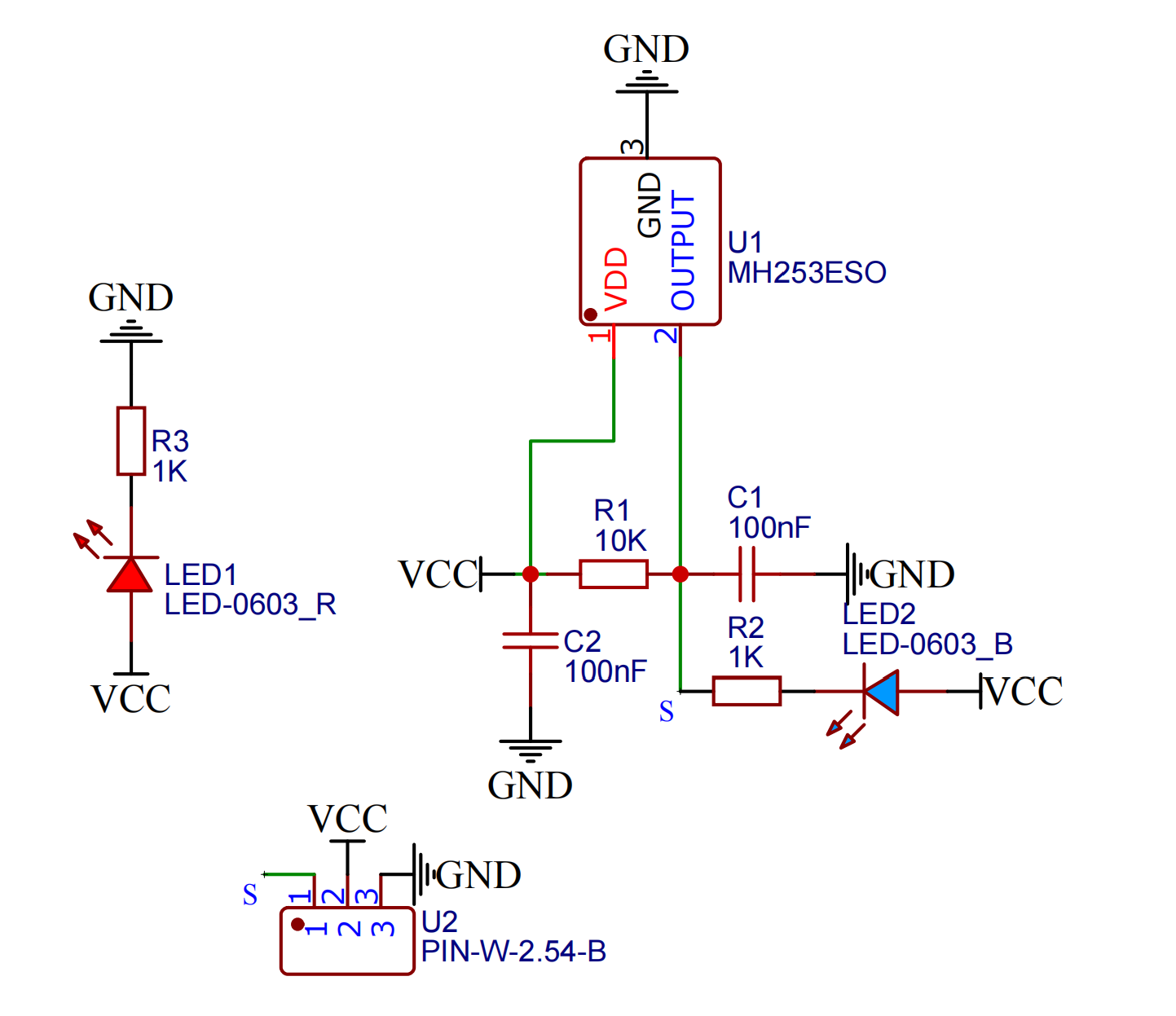

2、시뮬레이션 그래프

전극 홀 히어트 마그네틱 스위치-HS-S40B 원리도点击查看

3、모듈 매개변수

• 전원전압: 3.3V / 5V

• 연결 방식: 2.54mm 레이아웃 핀저

• 설치방식: 더블스크루 고정

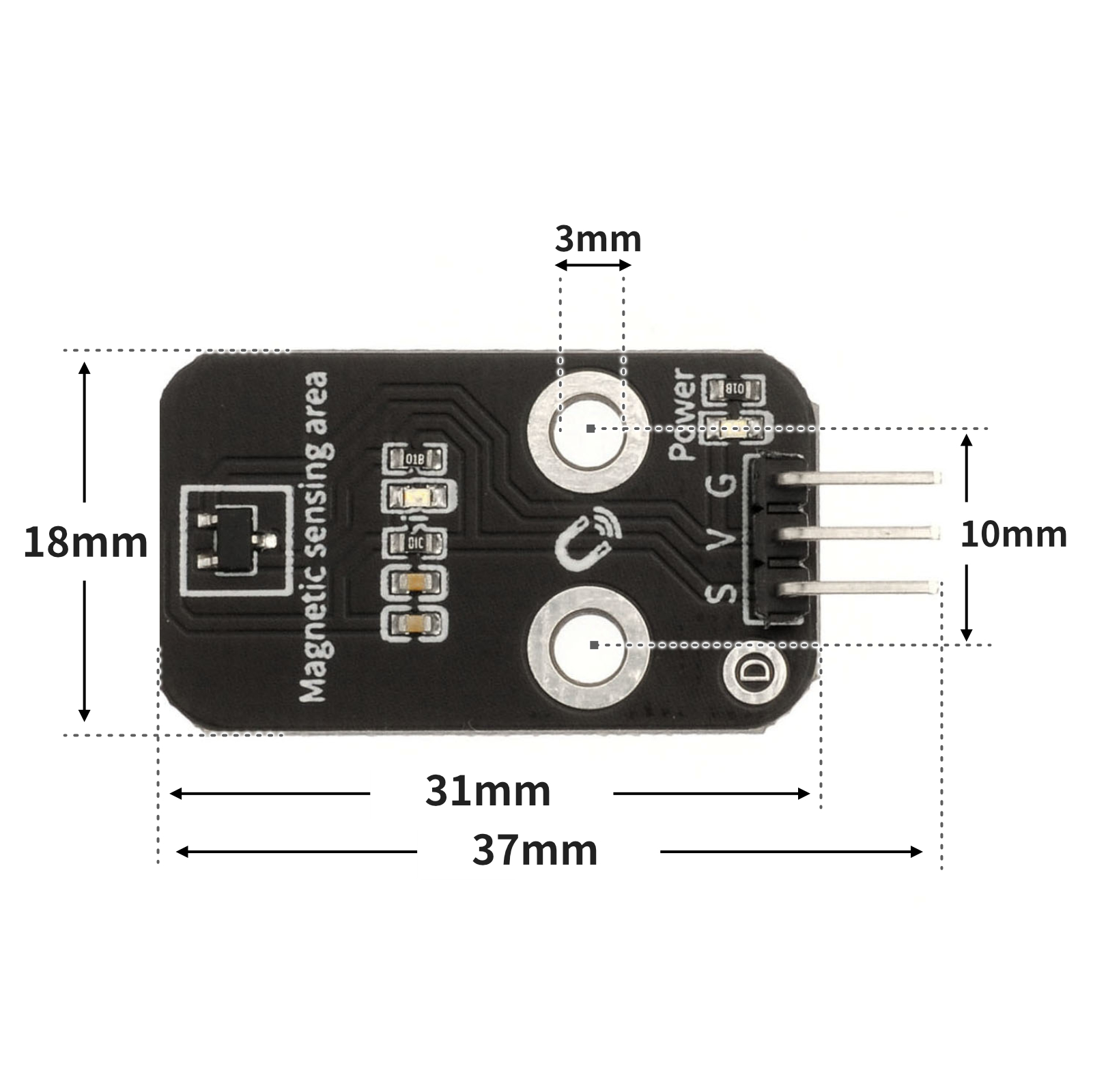

4、회로판 크기

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

volatile int value;

void setup(){
  Serial.begin(9600);
  value = 0;
  pinMode(5, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  value = digitalRead(5);
  Serial.print("串口值：");
  Serial.println(value);
  delay(1000);
  if (digitalRead(5) == 0) {
    digitalWrite(6,HIGH);

  } else {
    digitalWrite(6,LOW);

  }

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32-Python):

import machine


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
value = 0
while True:
    value = pin2.value()
    print(value)
    if pin2.value() == 0:
        pin4.value(1)
    else:
        pin4.value(0)

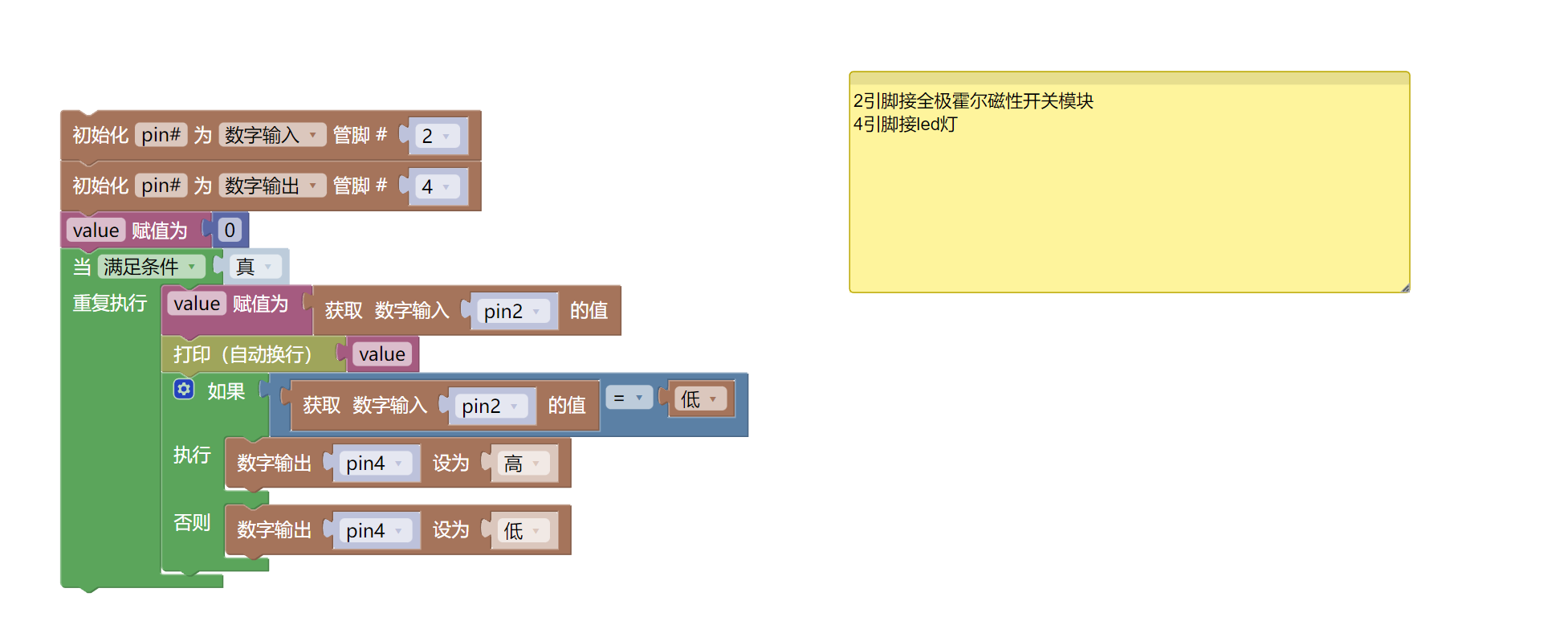

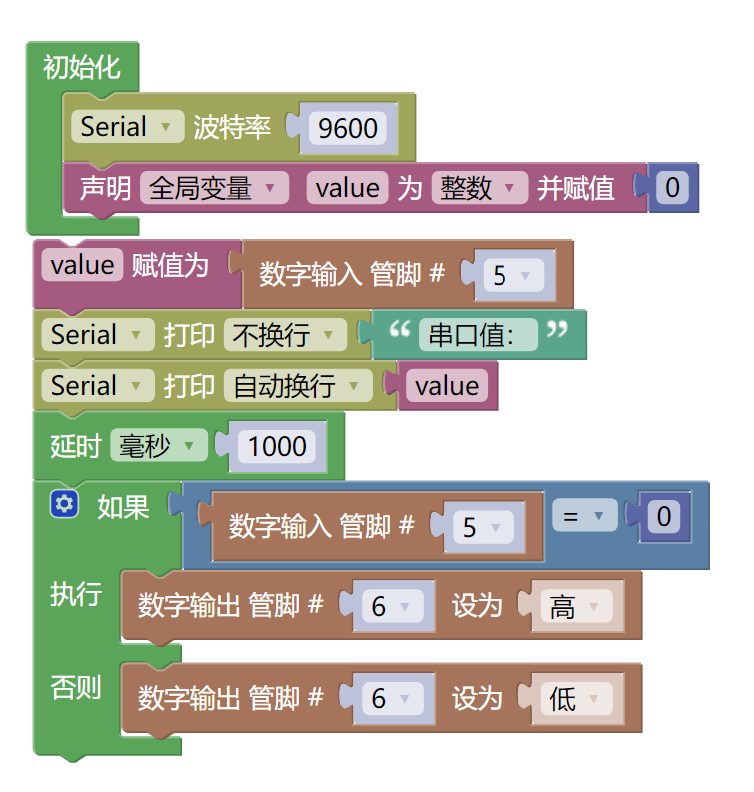

7、미스키 Mixly 예제 프로그램(그래픽 언어)

예제 프로그램(UNO 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미스키(Mixly)IDE Arduino 라이브러리 다운로드 및 가져오기 가이드:点击查看

예제 프로그램(ESP32 개발 보드):다운로드 클릭
주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

8、테스트 환경 구축

Arduino UNO 테스트 환경 구축

부품 준비：“

• HELLO STEM UNO R3 PRO 개발보드 *1

• USB type-c 데이터 케이블 *1

• LED 랜턴 모듈（HS-F08A）*1

• 전극 홀 홀磁性 스위치 모듈(HS-A40A)*1

• 1P 모시르 모시르 두봉선 *6개 또는 3P 모시르 모시르 두봉선 *2개

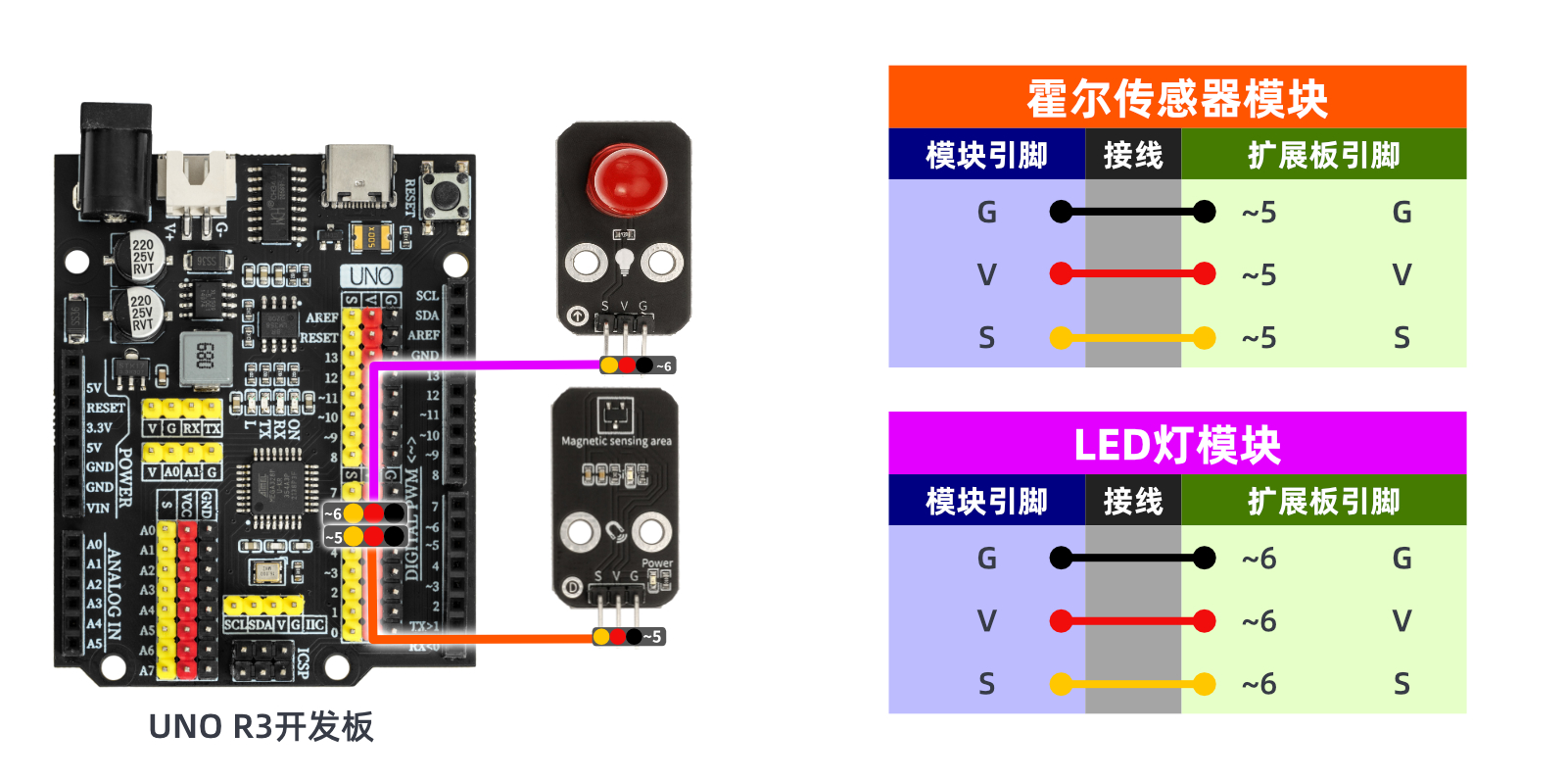

전기 연결도):

ESP32 테스트 환경 설정

부품 준비：“업데이트 대기 중...

전기 연결도): 업데이트 대기 중...

9、비디오 강의

비디오 강의:点击查看

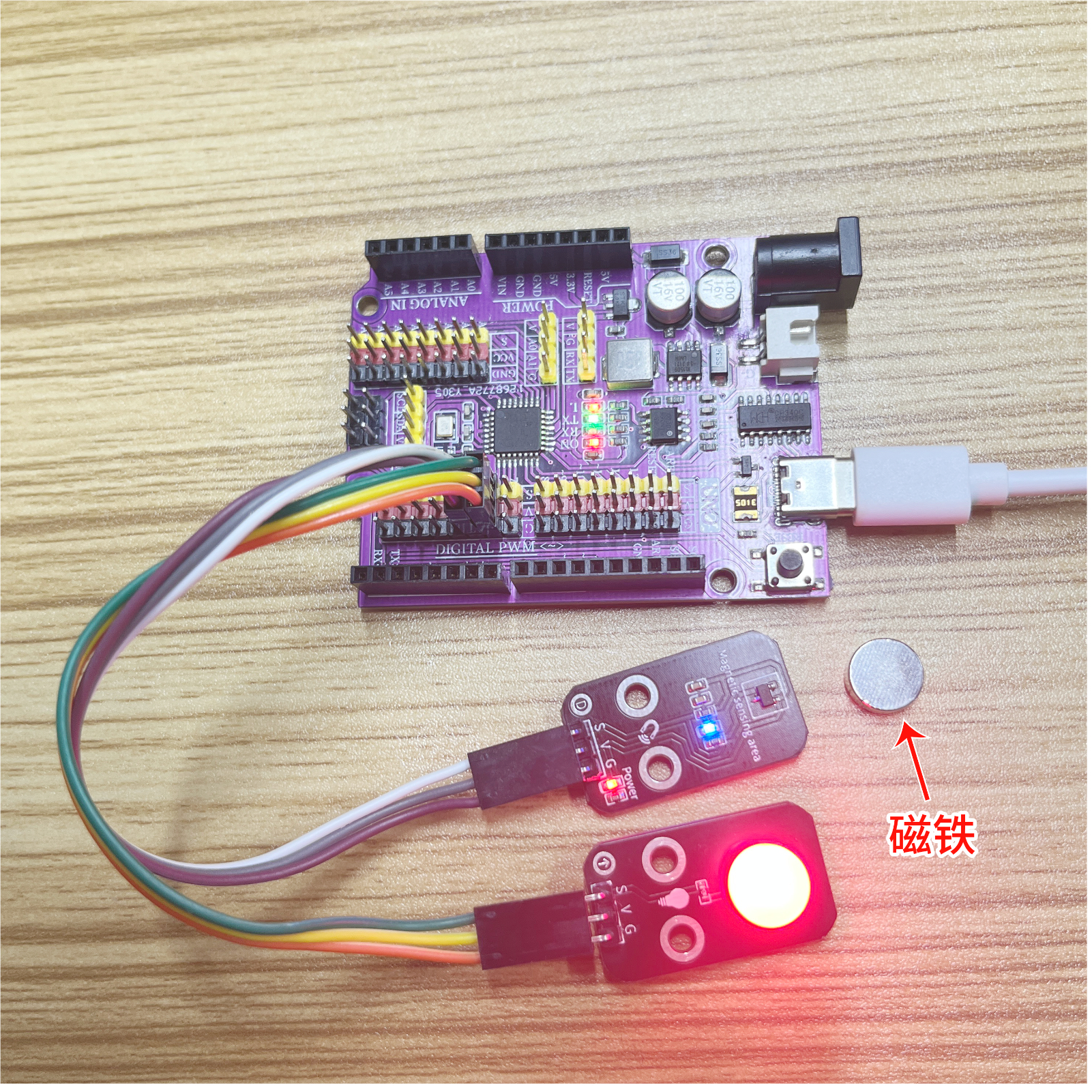

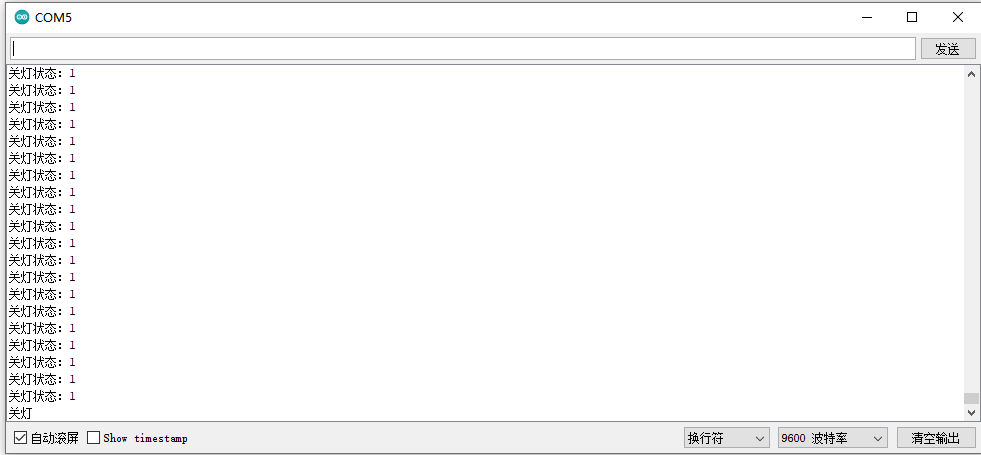

10、테스트 결과

Arduino UNO 테스트 결과：
