HS-S58P 코드 디스크 카운터 센서

1、소개

2、시뮬레이션 그래프

3、모듈 매개변수

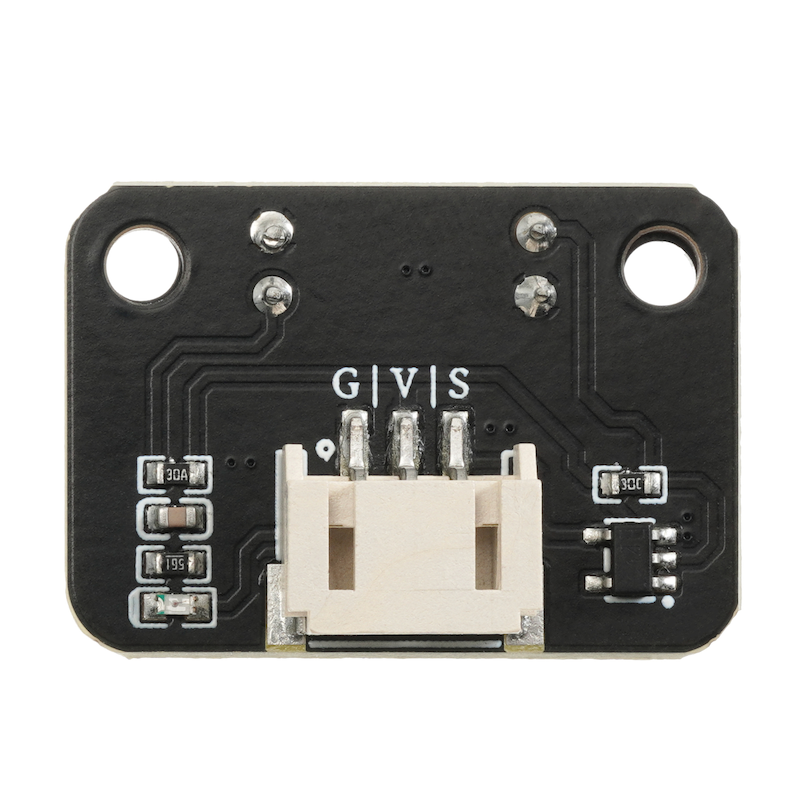

핀 이름	설명
G	GND(전원 입력 부정极)
V	VCC(전원 입력 정극)
S	マイ크로컨트롤러 신호 핀

전원전압: 3.3V / 5V
연결 방식：PH2.0 콘ector 라인
설치방식: 더블스크루 고정

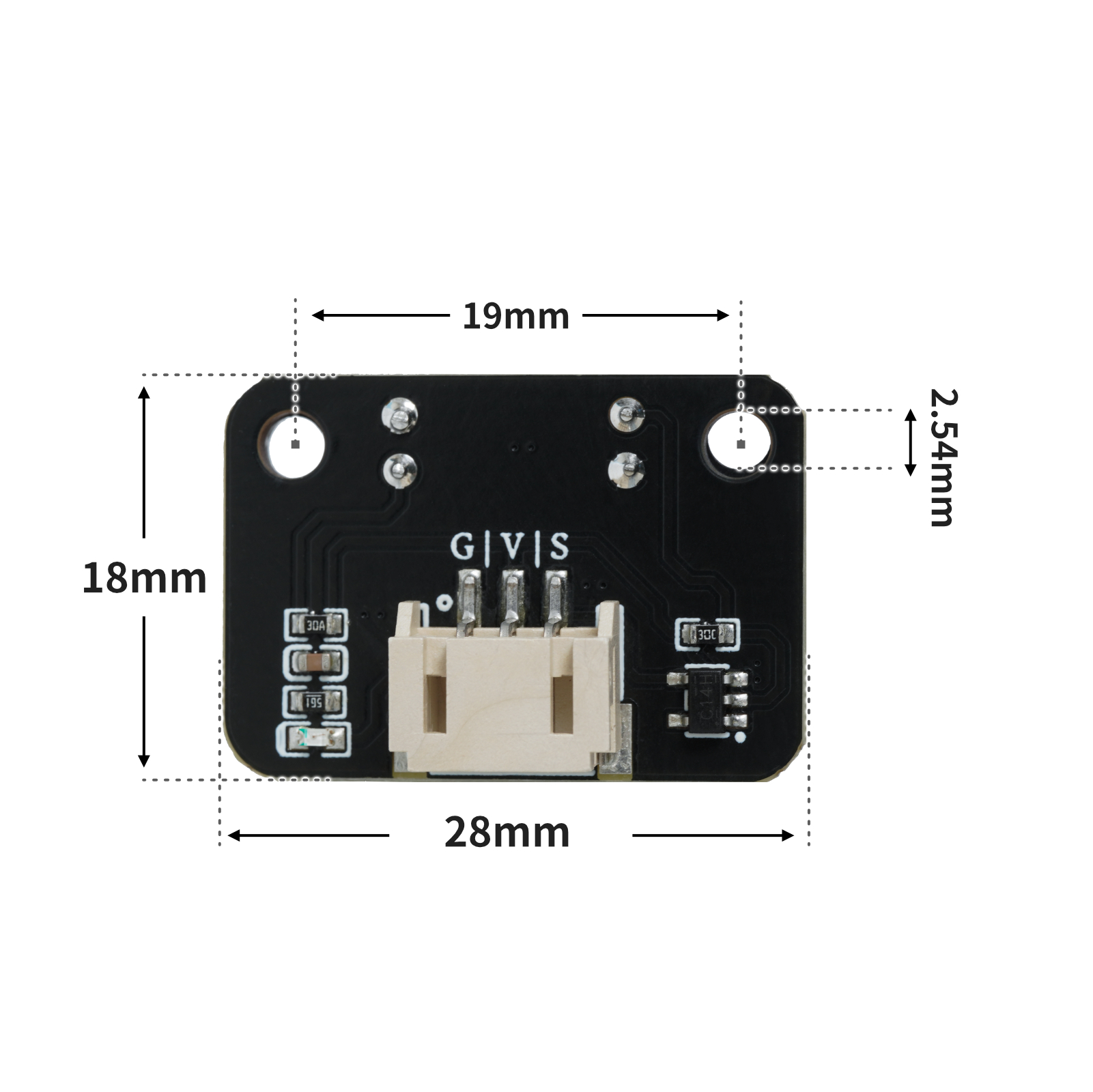

4、회로판 크기

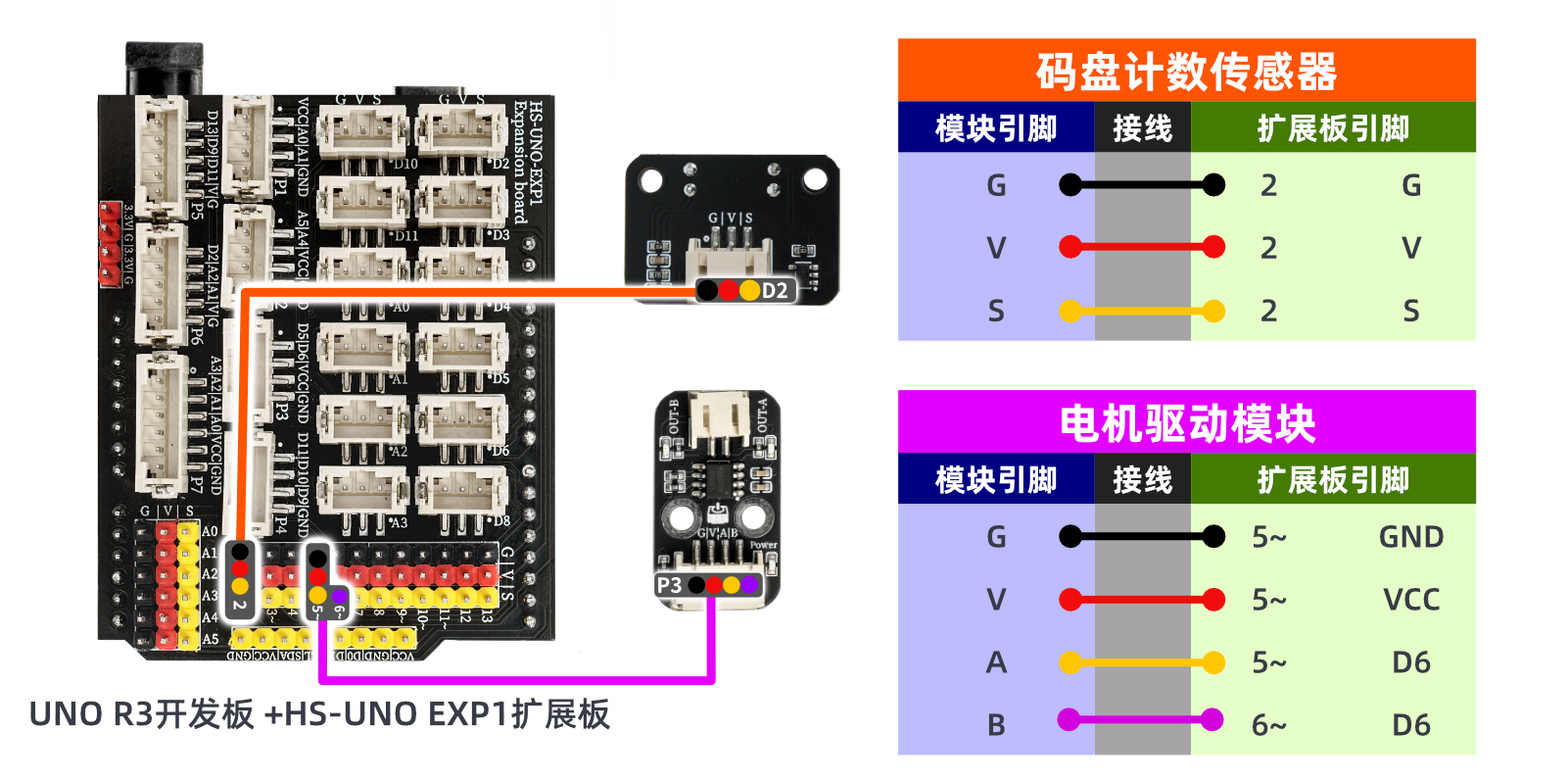

5、아두이노 IDE 예제 프로그램

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
Arduino IDE 라이브러리 다운로드 및 导入 가이드：点击查看

예제 프로그램(UNO 개발 보드):

volatile float Val;
volatile float time;
volatile float Speed;
volatile float Speed1;
volatile float Val1;

void attachInterrupt_fun_CHANGE_2() {
  count();
}

void count() {
  Val = Val + 1;
}

void setup(){
  Serial.begin(9600);
  Val = 0;
  time = 0;
  Speed = 0;
  Speed1 = 0;
  Val1 = 0;
  pinMode(2, INPUT);
  attachInterrupt(digitalPinToInterrupt(2),attachInterrupt_fun_CHANGE_2,CHANGE);
}

void loop(){

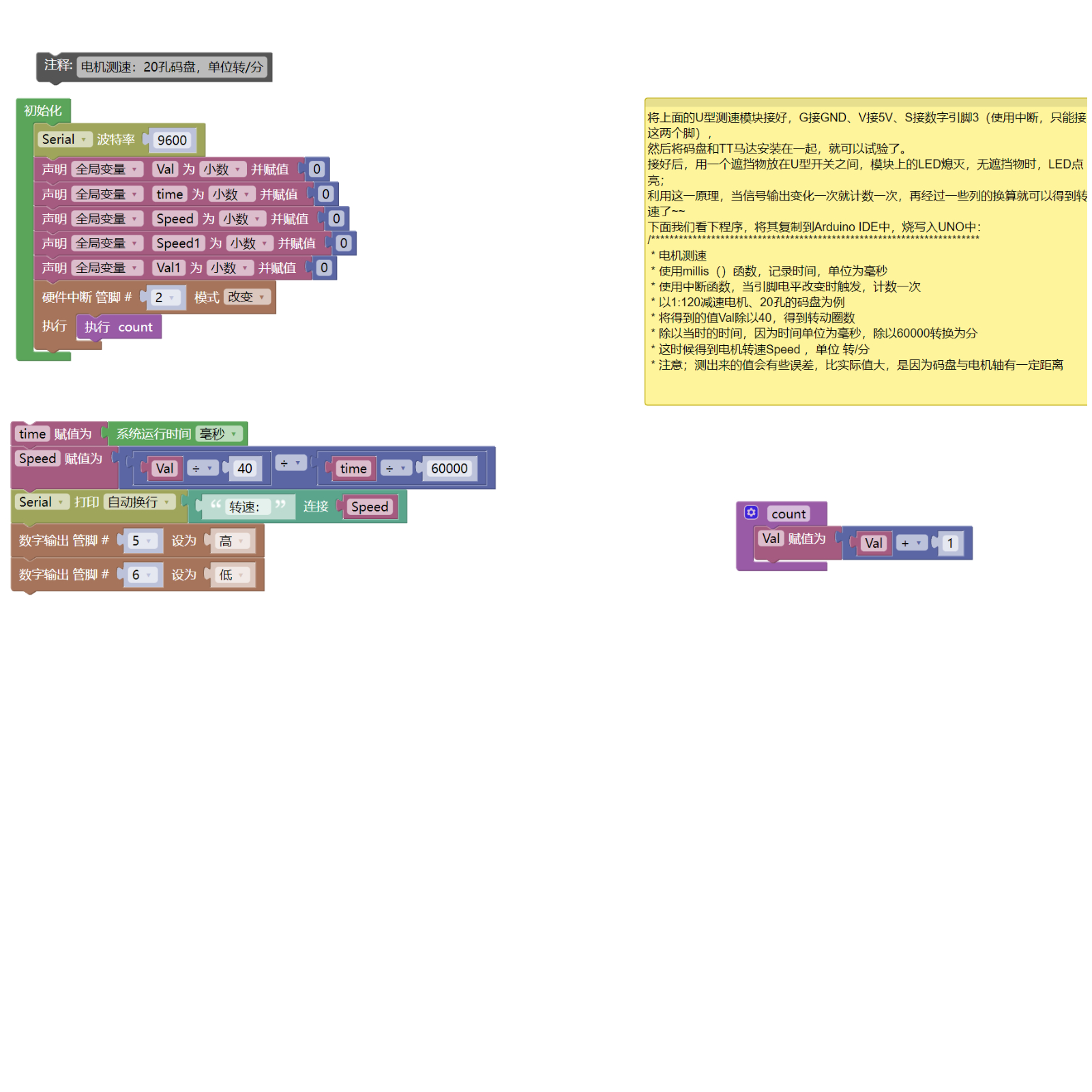

  //电机测速：20孔码盘，单位转/分

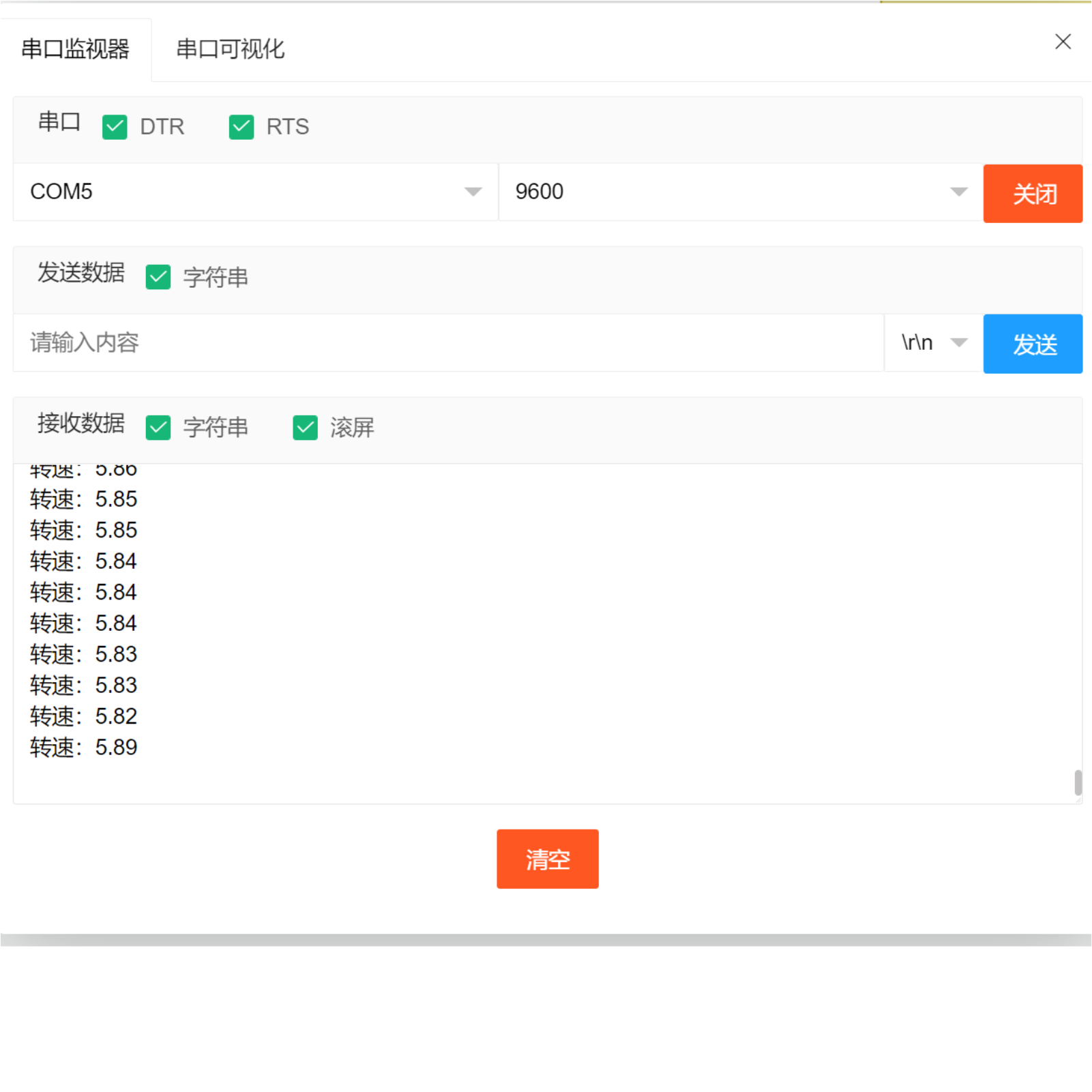

  String("转速：") + String(Speed);

  time = millis();
  Speed = (Val / 40) / (time / 60000);
  Serial.println(digitalRead(2));

}

6、ESP32 Python 예제（Mixly IDE /미스키에 적용됨）

개발 보드를 선택하세요 Python ESP32 【ESP32 Generic(4MB)】를 코드 모드로 전환하여 업로드하십시오

주의: 프로그램을 업로드할 때 라이브러리 파일 오류가 표시되면 먼저 라이브러리 파일을 가져오세요！
미시지(Mixly)IDE ESP32 라이브러리 다운로드 및 가져오기 가이드:点击查看

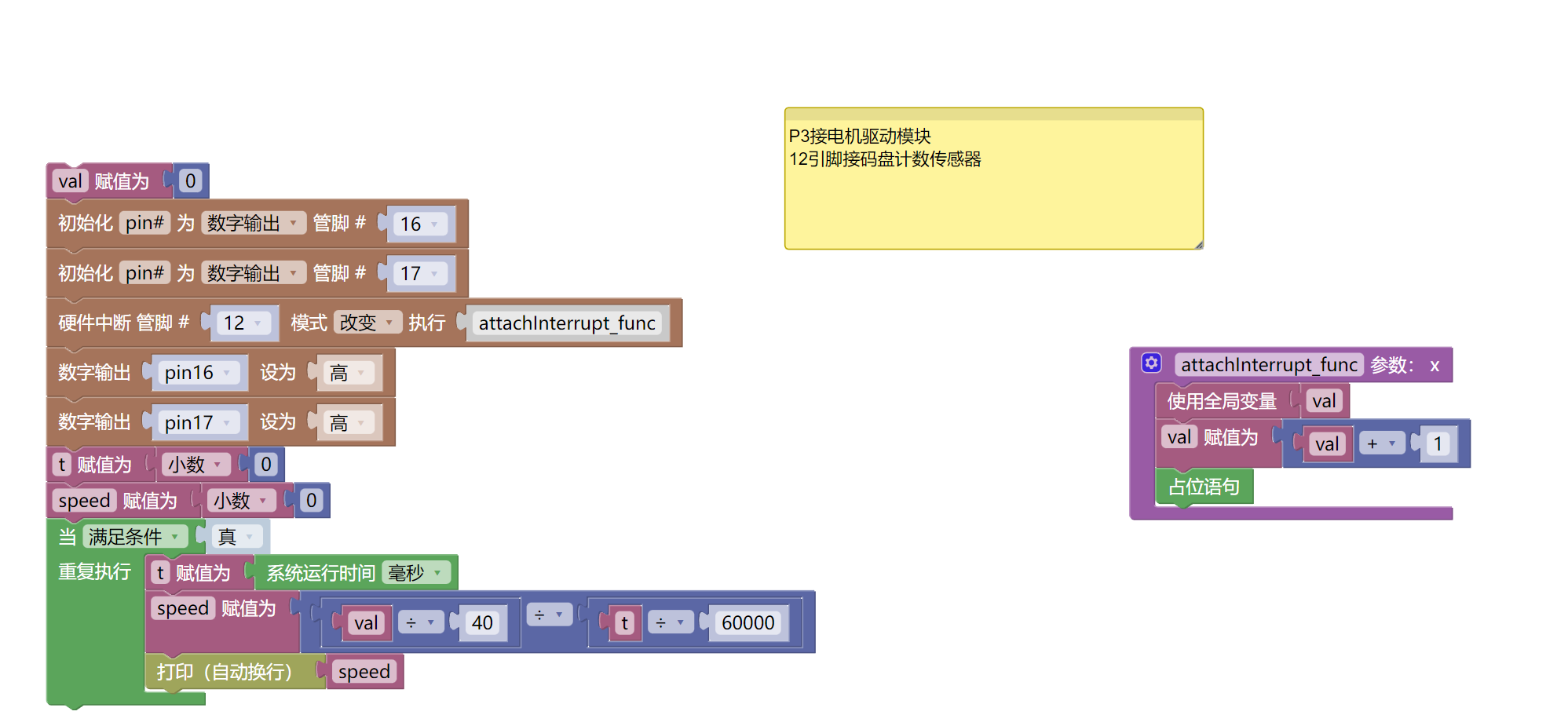

예제 프로그램(ESP32-Python):

import machine
import time

def attachInterrupt_func(x):
    global val
    val = val + 1
    pass




val = 0
pin2 = machine.Pin(2, machine.Pin.OUT)
pin4 = machine.Pin(4, machine.Pin.OUT)
machine.Pin(12).irq(handler = attachInterrupt_func, trigger = (machine.Pin.IRQ_RISING | machine.Pin.IRQ_FALLING))
pin2.value(1)
pin4.value(1)
t = float(0)
speed = float(0)
while True:
    t = time.ticks_ms()
    speed = (val / 40) / (t / 60000)
    print(speed)
