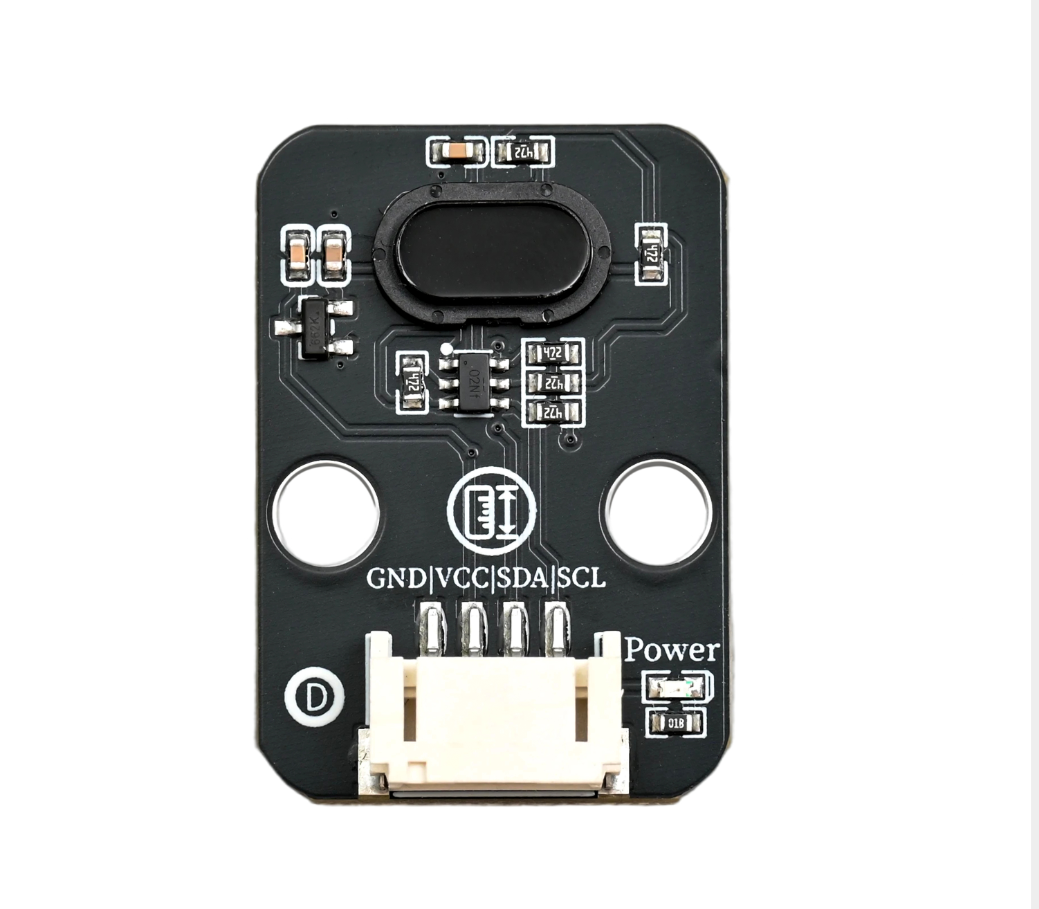

HS-S82-L 激光测距传感器

1、介绍

激光测距传感器是一种以激光为探测光源，基于光学测距原理实现目标距离精准测量的光电传感设备，兼具高精度、高响应、非接触式测量的核心优势，利用激光的高方向性、高单色性、高亮度特性，通过发射激光束至被测目标，接收目标反射的激光信号，再依据飞行时间法、三角测距法、相位法等核心原理，将光信号转化为电信号并经内部算法运算，快速输出目标的距离数值，测量结果可直接以数字信号传输，适配各类控制系统与终端设备。注意：不要对着人的眼睛.

2、原理图

激光测距传感器-HS-S82-L 原理图 点击查看

3、模块参数

• 供电电压： 3.3V-5V

• 连接方式：PH2.0 4P端子线

• 安装方式：乐高搭建

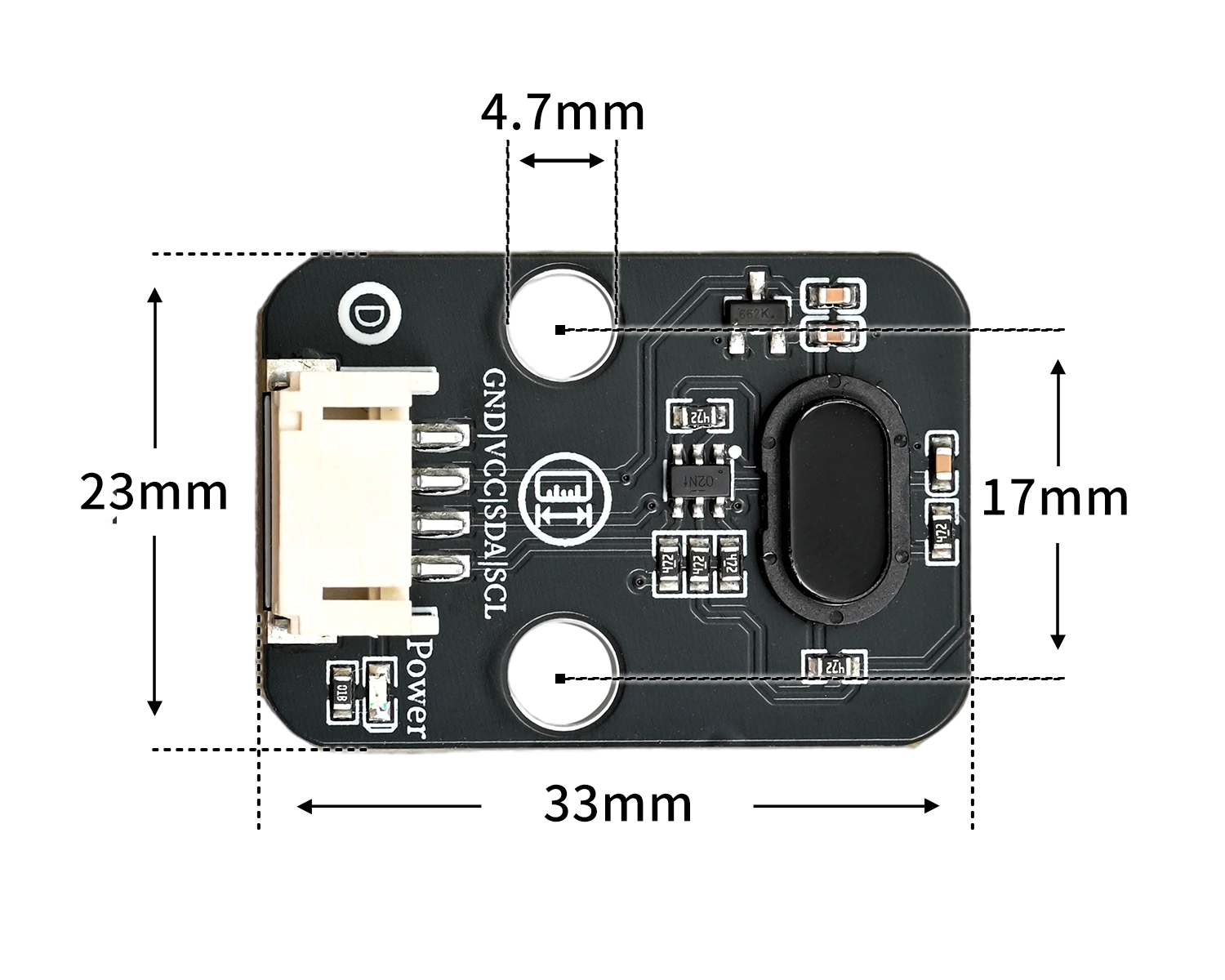

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

示例程序（UNO开发板）：

#include "YFRobot_VL53L0X.h"

YFRobot_VL53L0X vl53l0x;

void setup(){
  vl53l0x.begin();
  Serial.begin(9600);
}

void loop(){
  vl53l0x.setMode(vl53l0x.High, vl53l0x.Continuous);
  Serial.println(vl53l0x.getDistance());

}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

待更新...

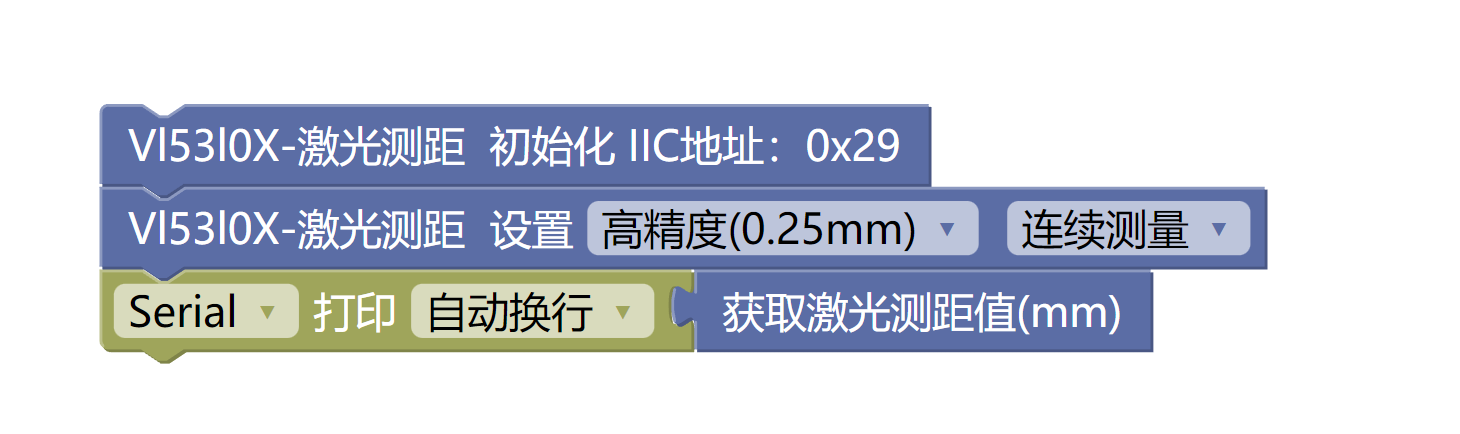

7、米思齐 Mixly 示例程序（图形化语言）

示例程序（UNO开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE Arduino库文件下载及导入教程：点击查看

示例程序（ESP32开发板）：点击下载
注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

图片待更新...

8、测试环境搭建

Arduino UNO 测试环境搭建

准备配件：

• UNO-R3 开发板 *1

• UNO-R3 EXP 扩展板 *1

• USB type-c 数据线 *1

• HS-S82-L 激光测距传感器*1

• PH2.0 4P双头端子线 *1

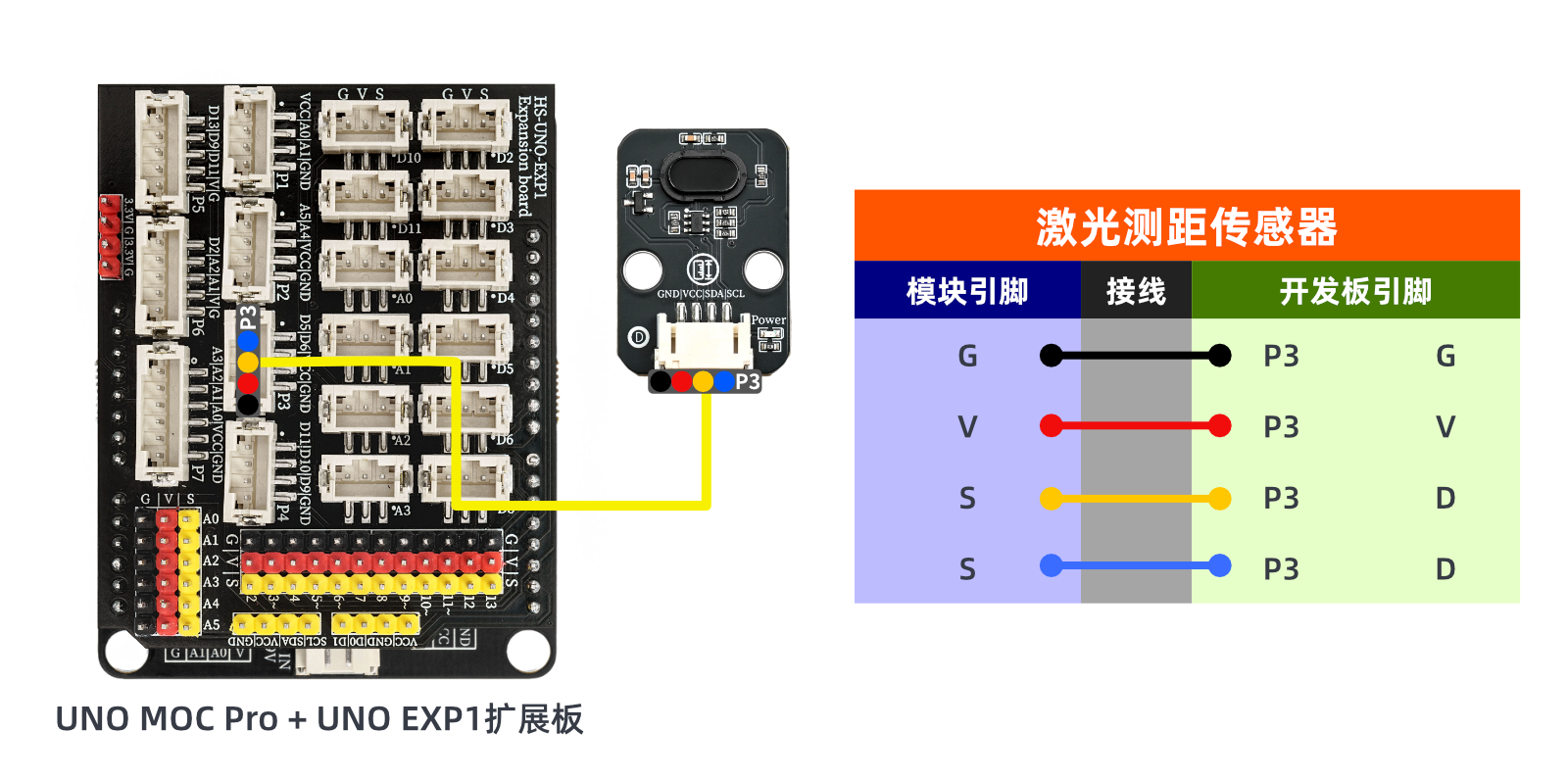

电路接线图：

ESP32 测试环境搭建

准备配件：待更新...

电路接线图：待更新...

9、视频教程

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：点击查看

10、测试结果

Arduino UNO 测试结果：

上传代码后根据串口打印的数值来判断距离。
