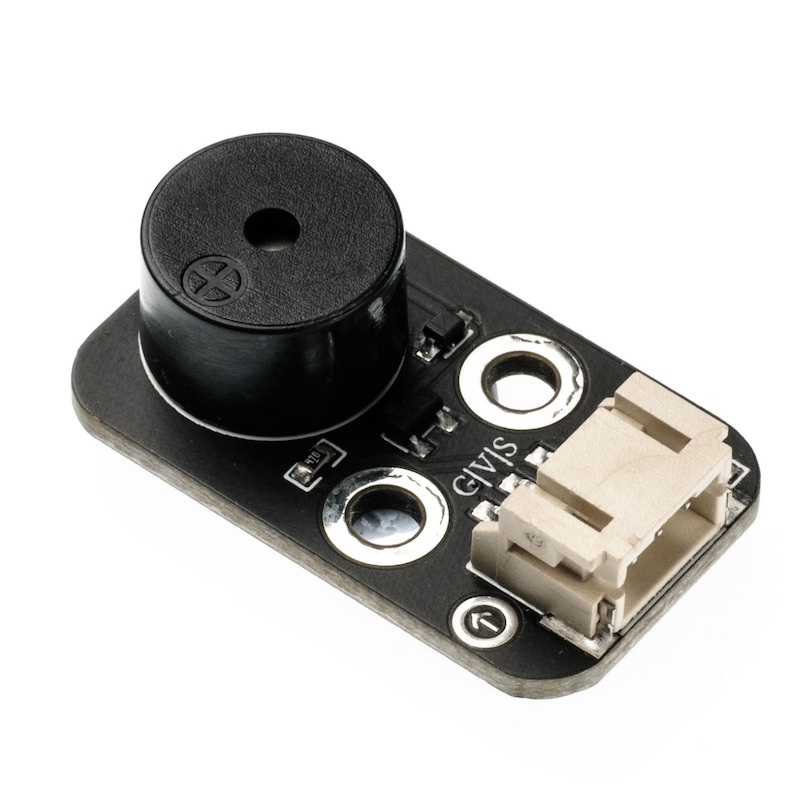

HS-F07P 有源蜂鸣器

1、介绍

有些电器在电气状态下经常会发出嗡嗡声，这实际上来自蜂鸣器，学校里讨厌的铃声只是一个更大的蜂鸣器。有两种蜂鸣器，一个是主动蜂鸣器，另一个是被动蜂鸣器。 “主动”和“被动”并不是指是否需要提供电源，而是指有或没有内部振荡器的蜂鸣器。只要你给它通电，有源蜂鸣器就会发出嗡嗡声，但频率是固定的。无源蜂鸣器，是没有内部振荡器的蜂鸣器，在通电时，内部振荡器不会发出嗡嗡声，它需要 2~5 kHz 的方波驱动，然后不同频率的波形会发出相应的声音。蜂鸣器模块有三个管脚，其中标注‘-’的管脚接地(GND)，中间的管脚接 5V ,（图中左侧）标注"S"的管脚接信号(数字 I/O)。

2、原理图

有源蜂鸣器-HS-F07P 原理图 点击查看

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0 3P端子
安装方式：双螺丝固定

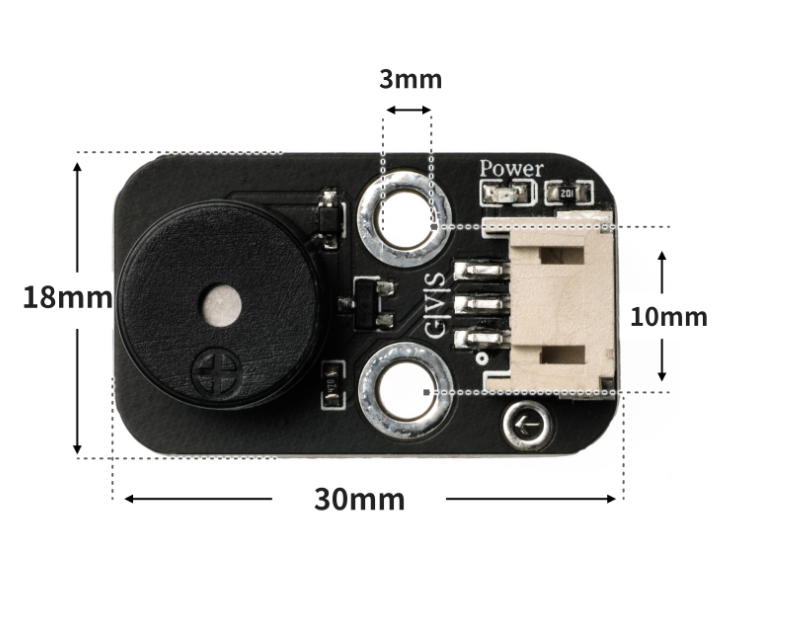

4、电路板尺寸

5、Arduino IDE示例程序

注意：程序上传时如果提示库文件报错，请先导入库文件！
Arduino IDE 库文件下载及导入教程：点击查看

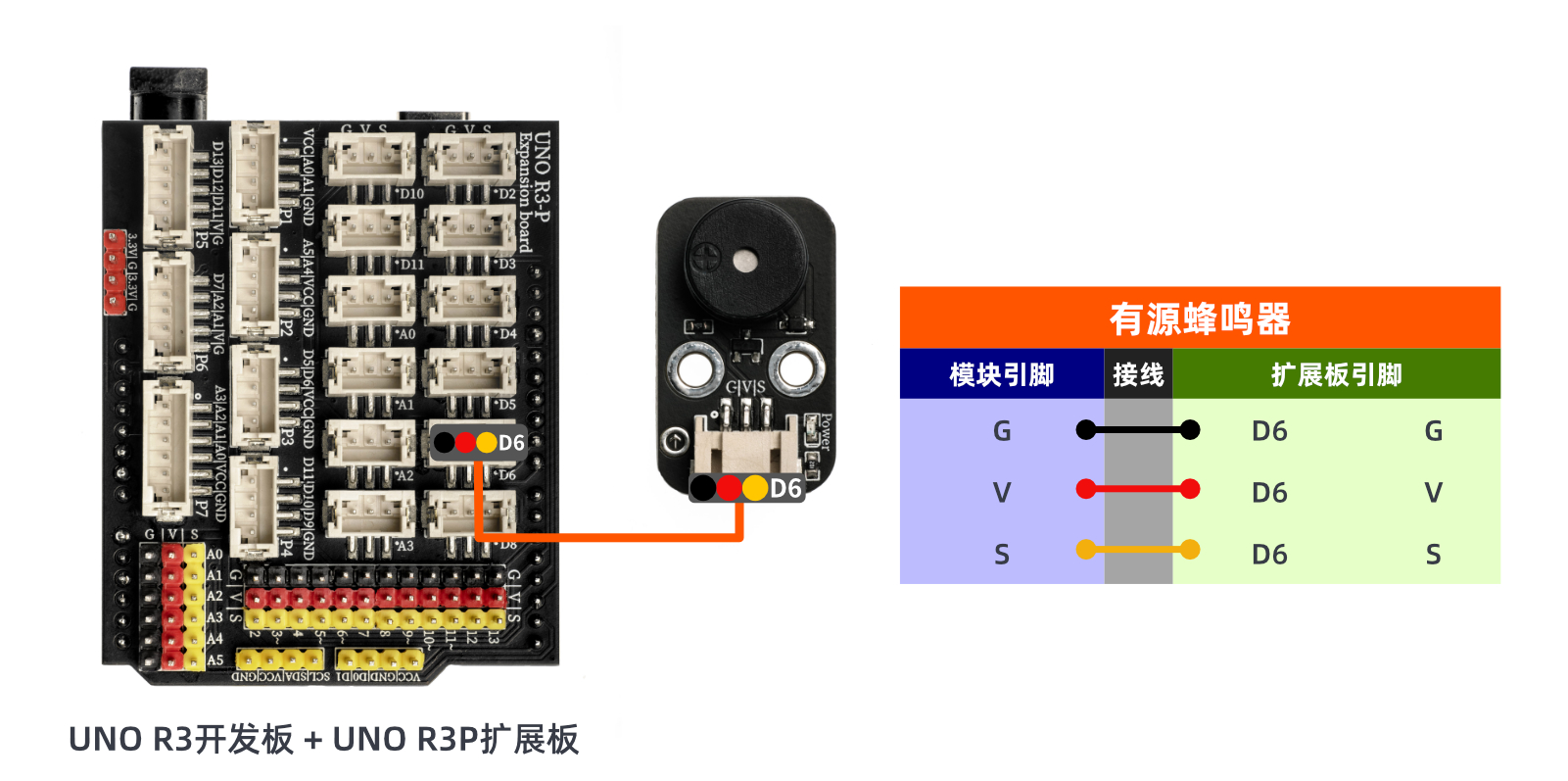

示例程序（UNO开发板）：

int buzzerPin = 6; //定义数字D6引脚为控制蜂鸣器的引脚
void setup(){
  pinMode(buzzerPin, OUTPUT);//设置数字D6口模式，OUTPUT为输出
}


void loop(){

  my_3duan();//蜂鸣器频率快响三次
  delay(500);//设置延迟时间，500ms
  my_3chang();//蜂鸣器频率慢响三次
  delay(500);//设置延迟时间，500ms
  my_3duan();//蜂鸣器频率快响三次
  delay(500);//设置延迟时间，500ms

}
void my_3duan() {
  //蜂鸣器频率快响三次函数
  for (int i = 1; i <= 3; i = i + (1)) {
    digitalWrite(buzzerPin,HIGH);
    delay(200);
    digitalWrite(buzzerPin,LOW);
    delay(200);
  }
}

void my_3chang() {
  //蜂鸣器频率慢响三次函数
  for (int i = 1; i <= 3; i = i + (1)) {
    digitalWrite(buzzerPin, HIGH);
    delay(400);
    digitalWrite(buzzerPin, LOW);
    delay(400);
  }
}

6、ESP32 Python 示例（适用于Mixly IDE /米思齐）

开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传

注意：程序上传时如果提示库文件报错，请先导入库文件！
米思齐（Mixly）IDE ESP32库文件下载及导入教程：点击查看

示例程序（ESP32-Python）：

import music
import time


midi = music.MIDI(2)
while True:
    midi.pitch_time(440, 1000)
    time.sleep_ms(100)
    midi.pitch_time(880, 3000)
    time.sleep_ms(100)
