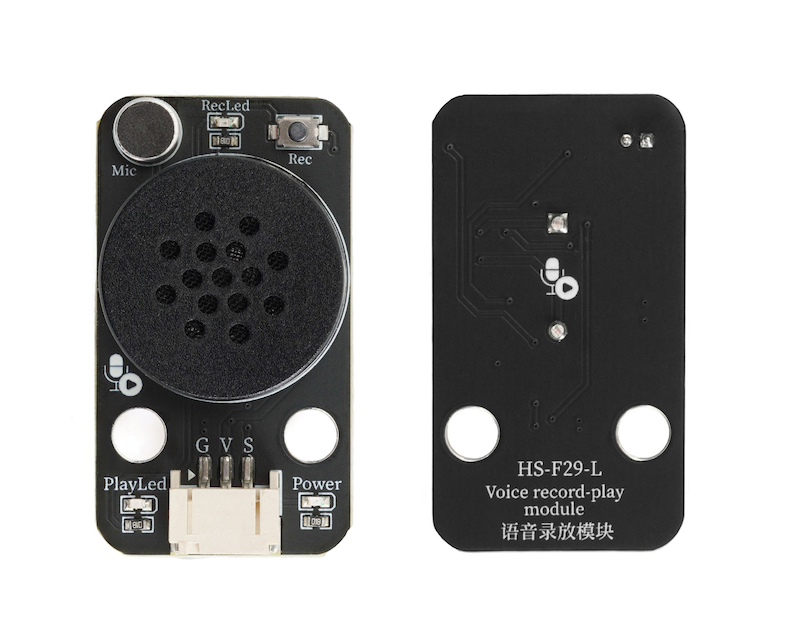

HS-F29-L 语音录放模块

1、介绍

语音录放模块是一种集成了语音信号采集、存储与播放功能的电子模块，模块上具备按键，便于开始录结束录音。板载麦克风，可以直接录音。凭借其强大的语音处理能力，在智能设备、安防系统、教育产品等领域广泛应用。

2、原理图

3、模块参数

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：积木固定

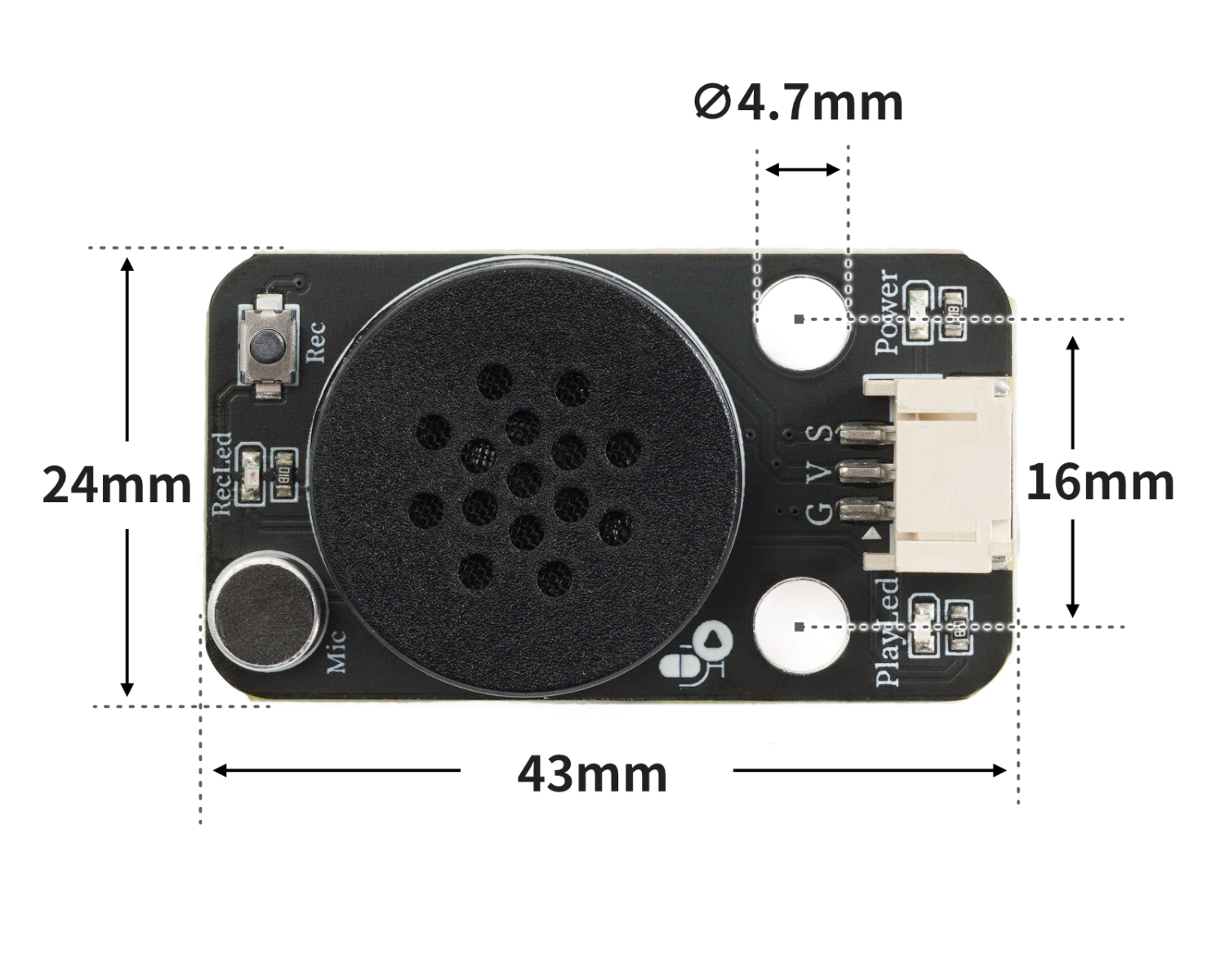

4、电路板尺寸

5、Arduino IDE示例程序

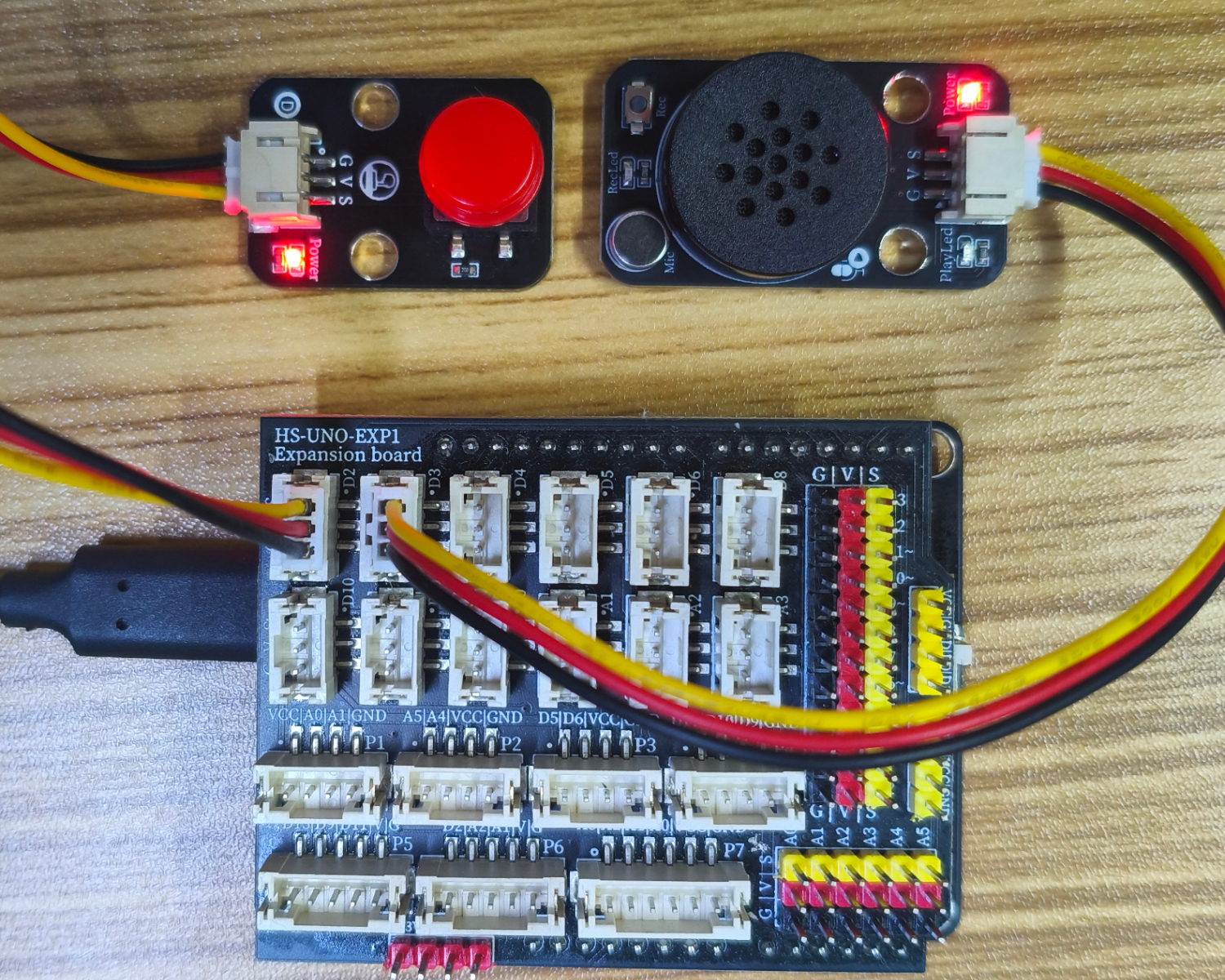

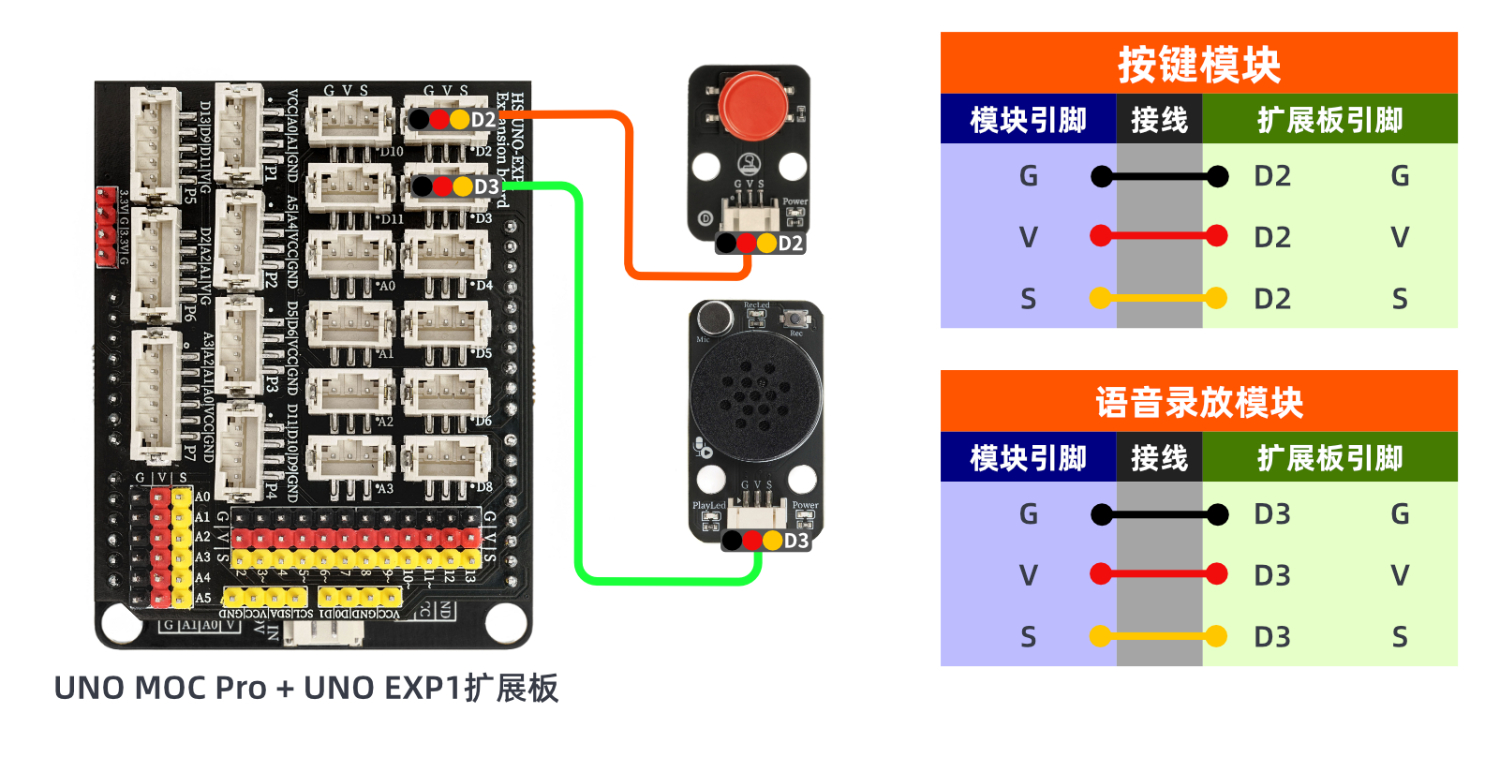

Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：

void setup(){
  pinMode(2, INPUT);
  pinMode(3, OUTPUT);
}

void loop(){
  if (digitalRead(2) == LOW) {
    digitalWrite(3,HIGH);

  } else {
    digitalWrite(3,LOW);

  }

}

ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：

import machine


pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
    if pin4.value() == 0:
        pin12.value(0)
    else:
        pin12.value(1)
